Opis

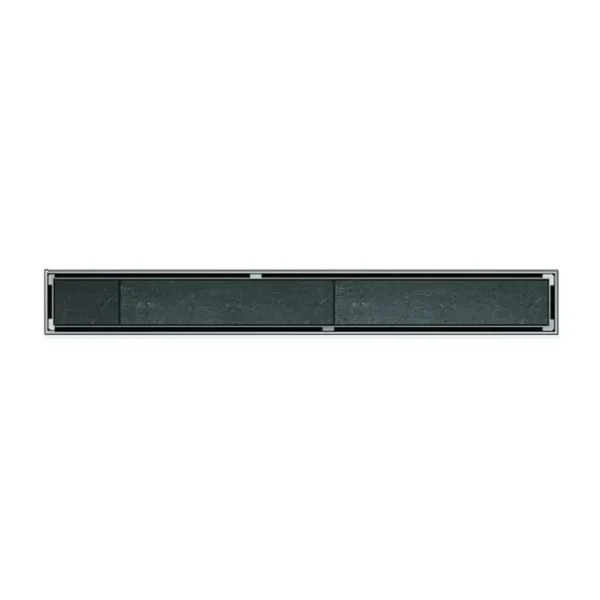

ACO ShowerDrain C Tile rešetka za tuš kanalicu 118,5 cm 90108887

Rešetka sa mogućnošću umetanja podne pločice

ACO ShowerDrain C Tile 90108887 je dekorativna rešetka namenjena za kompatibilna tela linijskih tuš kanalica iz serije ShowerDrain C. Tile konstrukcija ima udubljenu površinu u koju se postavlja odgovarajuće isečen komad podne pločice.

Nakon postavljanja pločice vidljive ostaju metalne ivice rešetke i odvodni prorezi kroz koje voda ulazi u kanal. Takvo rešenje omogućava vizuelno povezivanje linijskog odvoda sa završnom podnom oblogom tuš prostora.

Artikal obuhvata samo Tile rešetku. Odgovarajuće ShowerDrain C telo kanalice nominalne dužine 1185 mm, sifon, pločica i montažni materijal kupuju se posebno.

ACO ShowerDrain C serija

ACO ShowerDrain C predstavlja modularni sistem linijskih odvoda za tuš prostore izvedene u nivou poda. Telo kanalice kombinuje se sa rešetkom odgovarajuće serije i nominalne dužine.

Prilikom izbora rešetke potrebno je proveriti:

• seriju tela kanalice
• nominalnu dužinu kanala
• širinu prihvata
• konstrukciju oslonaca
• visinu rešetke
• debljinu završne pločice
• debljinu lepka
• mogućnost uklanjanja rešetke
• kompatibilnost kompletnog sistema

ACO 90108887 namenjena je za kompatibilna ShowerDrain C tela kanalica nominalne dužine 1185 mm.

Šifra artikla 90108887

Ovaj opis odnosi se na ACO ShowerDrain C Tile rešetku za tuš kanalicu, šifra artikla 90108887.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain C
• Dizajn: Tile
• Šifra artikla: 90108887
• Dužina: 1185 mm
• Dužina: 118,5 cm
• Širina: približno 64 mm
• Materijal: nerđajući čelik
• Završna obrada: brušena
• Klasa opterećenja: K3
• EAN: 4002626877598

Šifra proizvoda u nazivu, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi se bez tačaka.

Tile dizajn

Tile rešetka ima udubljeni centralni deo namenjen za postavljanje isečene keramičke ili druge odgovarajuće podne obloge.

Karakteristike Tile dizajna:

• mogućnost umetanja podne pločice
• diskretno uklapanje sa podnom oblogom
• vidljive metalne ivice
• odvodnjavanje kroz bočne proreze
• prekrivanje unutrašnjosti kanala
• uklonjiva konstrukcija
• pristup sifonu radi održavanja
• kompatibilnost sa ShowerDrain C sistemom

Pločica koja se postavlja u rešetku treba da bude precizno isečena i pravilno zalepljena odgovarajućim lepkom.

Dužina rešetke 1185 mm

Dužina rešetke iznosi 1185 mm, odnosno 118,5 cm. Namenjena je za kompatibilno ACO ShowerDrain C telo kanalice iste nominalne dužine.

Pre kupovine potrebno je proveriti:

• nominalnu dužinu tela kanalice
• šifru postojećeg tela
• unutrašnju širinu prihvata
• način oslanjanja rešetke
• završnu visinu poda
• debljinu pločice
• debljinu lepka
• tehničku kompatibilnost sistema

Nominalna dužina rešetke ne predstavlja ukupnu spoljnu dužinu tela kanalice sa hidroizolacionom prirubnicom.

Dimenzije rešetke

ACO ShowerDrain C Tile rešetka ima nominalne dimenzije približno 1185 × 64 mm. Dimenzije su prilagođene unutrašnjem prihvatu kompatibilnih ShowerDrain C tela kanalica.

Ukupna širina tela kanalice veća je od širine rešetke zbog konstrukcije kanala i horizontalne ili vertikalne hidroizolacione prirubnice.

Pre postavljanja treba proveriti:

• odgovarajuću dužinu rešetke
• širinu unutrašnjeg prihvata
• stabilno naleganje na oslonce
• prostor za bočne odvodne proreze
• mogućnost ponovnog uklanjanja
• položaj u odnosu na završnu podnu oblogu

Nerđajući čelik 1.4301

Rešetka je izrađena od nerđajućeg čelika kvaliteta 1.4301, koji odgovara oznaci AISI 304. Materijal je prilagođen redovnom kontaktu sa vodom i korišćenju u kupatilskim prostorima.

Karakteristike nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• jednostavno održavanje
• dugotrajna upotreba
• precizno oblikovane ivice
• kompatibilnost sa kupatilskim uslovima
• mogućnost uklanjanja površinskih naslaga

Redovno čišćenje sprečava nakupljanje kamenca, sapunice i drugih nečistoća.

Brušena završna obrada

Vidljivi metalni delovi Tile rešetke imaju brušenu završnu obradu. Nakon postavljanja pločice metalne ivice formiraju okvir oko završne podne obloge.

Brušena površina može se kombinovati sa:

• hromiranim slavinama
• profilima tuš kabina
• usponskim tuševima
• tuš ružama
• tuš ručicama
• kupatilskom galanterijom
• drugim elementima od nerđajućeg čelika

Za čišćenje treba koristiti meku krpu i blaga sredstva pogodna za nerđajući čelik.

Umetanje pločice u rešetku

Centralni deo Tile rešetke namenjen je za umetanje isečene podne pločice. Pločica treba da prati završnu oblogu tuš prostora kako bi se odvod vizuelno uklopio sa ostatkom poda.

Prilikom pripreme pločice potrebno je proveriti:

• unutrašnje dimenzije rešetke
• potrebnu dužinu i širinu umetka
• debljinu pločice
• debljinu sloja lepka
• ukupnu završnu visinu
• preciznost sečenja
• položaj fugni
• stabilnost zalepljene pločice
• mogućnost podizanja kompletne rešetke

Pločica i lepak nisu deo isporuke.

Završna visina umetnute pločice

Gornja površina umetnute pločice treba da bude pravilno usklađena sa metalnim ivicama rešetke i okolnom podnom oblogom.

Ako je pločica postavljena previsoko, može doći do:

• nepravilnog oticanja vode
• zadržavanja vode uz ivice
• otežanog uklanjanja rešetke
• neujednačenog izgleda poda
• povećanog opterećenja na pločicu

Ako je pločica postavljena prenisko, u udubljenju se može zadržavati veća količina vode i nečistoća.

Odvodnjavanje kroz bočne proreze

Tile rešetka nema klasične perforirane otvore na centralnoj površini. Voda se odvodi kroz uzdužne proreze koji se formiraju između ivica rešetke i tela kanalice.

Na efikasnost odvodnjavanja utiču:

• čistoća bočnih proreza
• pravilan položaj rešetke
• kapacitet tela kanalice
• čistoća sifona
• pad poda prema kanalici
• pad kanalizacione cevi
• protok tuš sistema
• redovno održavanje

Kosa, sapunica i kamenac mogu se nakupljati uz ivice i smanjiti slobodan prostor za prolazak vode.

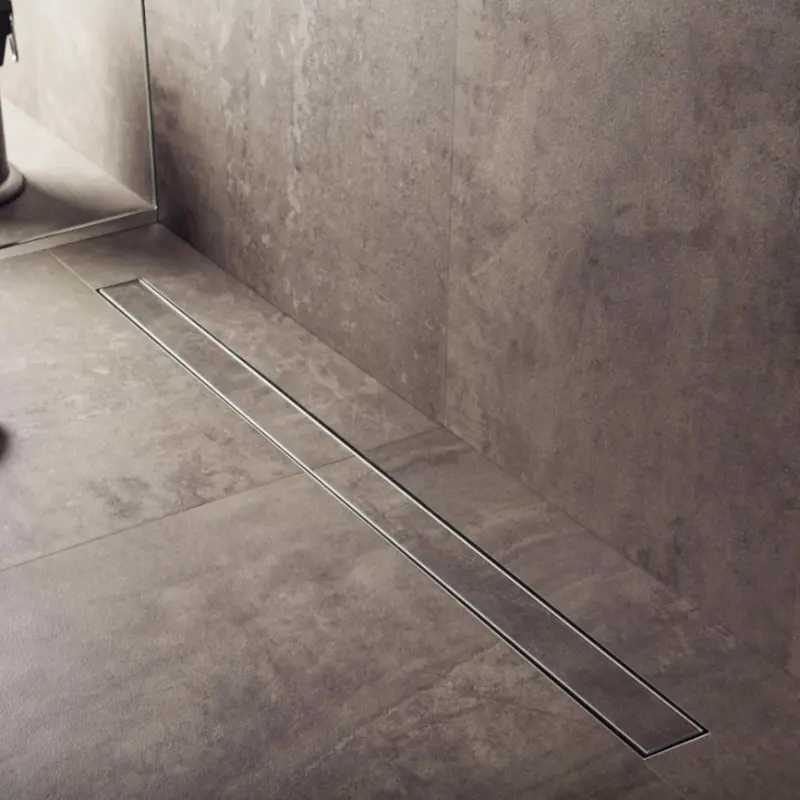

Vizuelno uklapanje sa podnim pločicama

Tile rešetka omogućava da se isti tip pločice koji je postavljen na podu tuš prostora umetne u centralni deo rešetke.

Takva konstrukcija doprinosi:

• kontinuitetu podne obloge
• diskretnijem izgledu odvoda
• vizuelnom smanjenju metalne površine
• uklapanju sa pločicama velikog formata
• uklapanju sa pločicama u imitaciji kamena
• ravnim linijama tuš prostora
• povezivanju odvoda sa šemom fugovanja

Metalni okvir i bočni odvodni prorezi ostaju vidljivi i dostupni za čišćenje.

Kompatibilnost sa ACO ShowerDrain C telima

Rešetka je namenjena za kompatibilna ACO ShowerDrain C tela kanalica nominalne dužine 1185 mm.

Kompatibilna tela mogu obuhvatati:

• ACO ShowerDrain C telo kanalice 1185 mm H93, šifra 90108806
• ACO ShowerDrain C telo kanalice 1185 mm H74, šifra 90108827
• druga kompatibilna ShowerDrain C tela nominalne dužine 1185 mm

Pre kupovine treba proveriti šifru i tehničku konstrukciju tela kanalice.

Telo kanalice nije uključeno

ACO 90108887 predstavlja samo Tile rešetku sa prostorom za umetanje pločice.

Artikal ne obuhvata:

• telo linijske tuš kanalice
• sifonski sklop
• priključak DN50
• horizontalnu prirubnicu
• vertikalnu prirubnicu
• nožice za nivelisanje
• mrežicu za kosu
• hidroizolacionu traku
• hidroizolacionu masu
• podnu pločicu
• lepak za pločicu
• fug masu
• kanalizacionu cev
• montažni materijal

Odgovarajuće telo kanalice i svi prateći elementi biraju se i kupuju posebno.

Uklonjiva konstrukcija

Kompletna Tile rešetka sa zalepljenom pločicom može se ukloniti sa tela kanalice radi pristupa unutrašnjosti kanala i sifonu.

Uklanjanje rešetke omogućava:

• čišćenje bočnih proreza
• uklanjanje kose i nečistoća
• ispiranje unutrašnjosti kanala
• pristup sifonskom ulošku
• proveru prohodnosti odvoda
• pristup dostupnom delu odvodne cevi
• redovno održavanje sistema

Rešetka ne sme biti trajno povezana sa okolnim pločicama fug masom ili sanitarnim silikonom.

Klasa opterećenja K3

ACO ShowerDrain C Tile rešetka pripada klasi opterećenja K3 i namenjena je za površine izložene pešačkom opterećenju u kupatilskim i tuš prostorima.

Može se koristiti u prostorima kao što su:

• privatna kupatila
• hotelska kupatila
• apartmani
• tuš kabine
• svlačionice
• sanitarni prostori

Rešetka mora pravilno da naleže na predviđene oslonce, a umetnuta pločica mora biti čvrsto zalepljena na njenu podlogu.

Postavljanje Tile rešetke

Pre postavljanja potrebno je proveriti da li je telo kanalice pravilno ugrađeno, nivelisano i očišćeno.

Postupak pripreme i postavljanja obuhvata:

• proveru serije i dužine tela kanalice
• merenje unutrašnjeg prostora za pločicu
• precizno sečenje pločice
• čišćenje podloge rešetke
• nanošenje odgovarajućeg lepka
• postavljanje pločice u rešetku
• usklađivanje završne visine
• čekanje da lepak očvrsne
• čišćenje unutrašnjeg prihvata kanalice
• postavljanje rešetke na oslonce
• proveru stabilnosti
• proveru slobodnih bočnih proreza
• testiranje odvodnjavanja

Kompletna rešetka mora ostati uklonjiva radi održavanja sifona i unutrašnjosti kanalice.

Čišćenje i održavanje

Tile rešetku treba redovno čistiti kako bi bočni odvodni prorezi ostali slobodni.

Preporučeni postupak:

• pažljivo ukloniti rešetku
• odstraniti kosu i krupnije nečistoće
• očistiti proreze uz ivice
• isprati metalne delove mlakom vodom
• očistiti umetnutu pločicu
• prebrisati površinu mekom krpom
• očistiti unutrašnjost kanalice
• proveriti i očistiti sifon
• osušiti vidljive metalne delove
• vratiti rešetku na oslonce

Za čišćenje se preporučuju:

• meka krpa
• nežan sunđer
• meka četka
• mlaka voda
• pH neutralna sredstva
• sredstva pogodna za nerđajući čelik i ugrađenu pločicu

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• oštre metalne predmete
• jake kiseline
• agresivna sredstva sa hlorom
• koncentrovane rastvarače
• grube četke

Uklanjanje kamenca

Kamenac se može nakupljati na metalnim ivicama i u bočnim prorezima. Za uklanjanje treba koristiti sredstva pogodna za nerđajući čelik i vrstu pločice koja je ugrađena u rešetku.

Nakon čišćenja površinu treba:

• isprati čistom vodom
• prebrisati mekom krpom
• osušiti metalne delove
• proveriti slobodan prolaz vode
• ukloniti ostatke sredstva za čišćenje
• vratiti rešetku u pravilan položaj

Pre korišćenja sredstva treba proveriti njegovu kompatibilnost sa fugom, pločicom i metalnom površinom.

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C Tile rešetku
• dužinu rešetke 1185 mm
• širinu rešetke približno 64 mm
• podlogu za umetanje pločice
• konstrukciju od nerđajućeg čelika
• brušenu završnu obradu
• uklonjivu konstrukciju
• šifru artikla 90108887

Artikal ne obuhvata:

• telo tuš kanalice
• sifonski sklop
• priključak DN50
• podnu pločicu
• lepak za pločicu
• fug masu
• nožice za nivelisanje
• mrežicu za kosu
• hidroizolacione elemente
• kanalizacionu cev
• montažni materijal
