Cersanit Apollo zidni pisoar sa gornjim dovodom vode beli (K11-0025)

Opis

Zidni pisoar sa gornjim dovodom iz kolekcije Apollo

Cersanit Apollo K11-0025 je zidni pisoar namenjen za montažu na vertikalnu zidnu površinu. Keramičko telo ostaje podignuto od poda, što omogućava jednostavnije održavanje podne površine i precizno određivanje visine ugradnje.

Model pripada kolekciji Apollo i izrađen je od sjajne bele keramike. Kompaktna širina od 34 cm omogućava pojedinačnu montažu ili postavljanje više pisoara u nizu, uz odgovarajući osovinski razmak i pregrade između korisničkih mesta.

Gornji dovod vode

Dovodni otvor nalazi se na gornjoj strani keramičkog tela. Pisoar se povezuje sa spoljnim ventilom za ispiranje i odgovarajućom dovodnom cevi koja se postavlja iznad proizvoda.

Gornji dovod omogućava povezivanje sa:

• mehaničkim ventilom za pisoar
• vremenski zatvarajućim ventilom
• zidnim fluksometrom
• elektronskim senzorskim ventilom
• baterijskim sistemom ispiranja
• sistemom sa mrežnim napajanjem

Položaj vodovodnog priključka mora biti usklađen sa centralnom osom pisoara kako bi ventil i dovodna cev bili pravilno poravnati sa keramičkim otvorom.

Spoljni ventil za ispiranje

Cersanit uz ovaj model navodi spoljni ventil za pisoar kao odgovarajući povezani proizvod. Ventil se postavlja na vidljivom delu zida iznad keramičkog tela i upravlja protokom vode tokom ispiranja.

Spoljni ventil omogućava:

• jednostavan pristup radi servisiranja
• ručno ili automatsko aktiviranje
• podešavanje trajanja ispiranja
• kontrolu protoka vode
• povezivanje sa gornjim dovodom
• zamenu bez skidanja keramičkog pisoara

Ventil za ispiranje nije naveden kao deo osnovne isporuke keramičkog proizvoda.

Klasična ispirna ivica

Pisoar ima klasičnu ispirnu ivicu sa keramičkim rubom. Voda iz gornjeg dovoda ulazi u ispirni kanal i raspoređuje se po unutrašnjoj površini prema odvodnoj zoni.

Ispirna ivica omogućava:

• ravnomernije raspoređivanje vode
• usmeravanje vode prema odvodu
• kontrolisano pranje unutrašnje površine
• povezivanje sa spoljnim ventilom
• smanjeno prskanje pri pravilno podešenom protoku

Za održavanje ravnomernog ispiranja potrebno je periodično uklanjati mineralne naslage iz kanala i izlaznih otvora.

Sjajna sanitarna keramika

Cersanit Apollo izrađen je od visokokvalitetne sjajne keramike. Glazirana površina prilagođena je redovnom kontaktu sa vodom i sredstvima namenjenim održavanju sanitarne opreme.

Sanitarna keramika omogućava:

• glatku završnu površinu
• jednostavno redovno čišćenje
• vizuelnu kontrolu čistoće
• stabilnost keramičkog tela
• zidnu montažu
• kombinovanje sa drugom belom sanitarijom
• primenu u privatnim i javnim prostorima

Bela boja

Pisoar se isporučuje u beloj boji sa sjajnom završnom površinom. Cersanit navodi usklađenost nijanse bele sa drugim keramičkim proizvodima iz svog programa.

Bela keramika može se kombinovati sa:

• belim WC šoljama
• belim lavaboima
• hromiranim ventilima
• inox sanitarnom opremom
• sivim zidnim pločicama
• antracit podnim pločicama
• pločicama sa efektom cementa
• keramičkim pregradama za pisoare

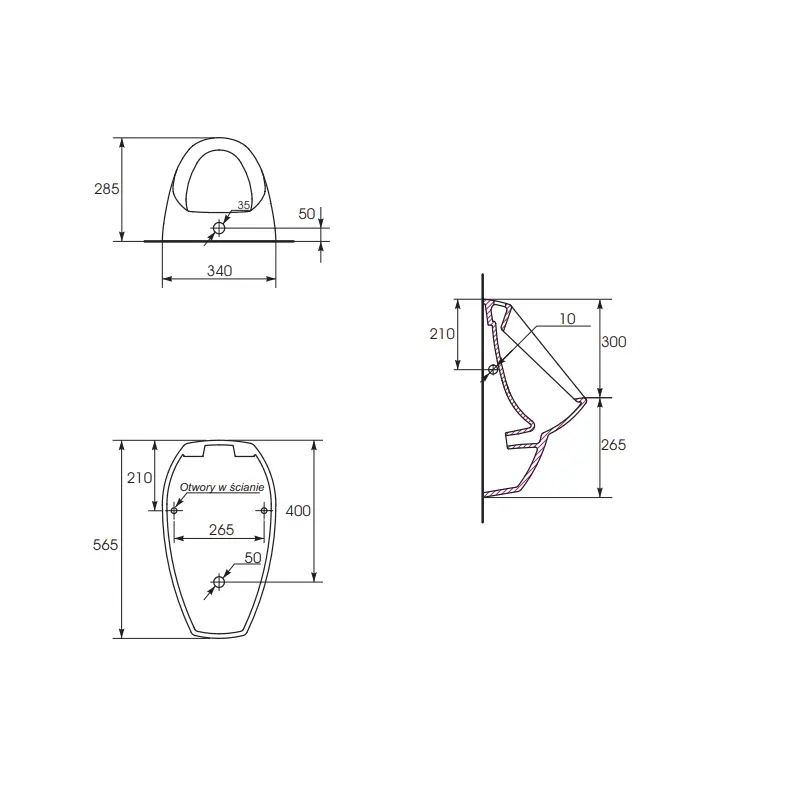

Dimenzije 34 × 28,5 × 56,5 cm

Osnovne dimenzije proizvoda iznose:

• Širina: 34 cm
• Dubina: 28,5 cm
• Visina: 56,5 cm

Dimenzije treba uzeti u obzir prilikom planiranja:

• visine montaže
• položaja gornjeg dovoda
• položaja odvodnog priključka
• osovinskog razmaka između pisoara
• položaja bočnih pregrada
• slobodnog prostora ispred proizvoda
• pristupa ventilu radi servisiranja
• rasporeda zidnih pločica

Širina 34 cm

Širina keramičkog tela iznosi 34 cm. Ova dimenzija omogućava montažu u sanitarnim prostorijama različitih veličina i postavljanje više proizvoda u pravilno organizovan niz.

Kod ugradnje više pisoara potrebno je dodatno predvideti:

• odgovarajući osovinski razmak
• prostor za korisnika
• širinu pregrada
• položaj dovodnih priključaka
• položaj odvoda
• servisni pristup
• prostor za održavanje

Širina keramičkog tela ne predstavlja ukupnu potrebnu širinu jednog korisničkog mesta.

Dubina 28,5 cm

Pisoar izlazi približno 28,5 cm od završne površine zida. Kompaktna dubina smanjuje zauzeće prostora i olakšava organizovanje prolaza u sanitarnim prostorijama.

Prilikom planiranja treba proveriti:

• udaljenost od suprotnog zida
• slobodan prostor ispred pisoara
• položaj vrata
• dubinu pregrada
• pristup bočnim površinama
• položaj podnog slivnika
• mogućnost redovnog čišćenja

Visina 56,5 cm

Ukupna visina keramičkog tela iznosi 56,5 cm. Konačna visina ugradnje određuje se prema korisničkoj grupi, vrsti objekta i položaju instalacionih priključaka.

Prilikom određivanja visine montaže potrebno je uzeti u obzir:

• završni nivo poda
• visinu prednje korisničke ivice
• položaj gornjeg dovoda
• položaj odvodnog priključka
• visinu ventila za ispiranje
• primenu za odrasle ili decu
• zahteve pristupačnosti
• poravnanje sa susednim pisoarima

Neto masa 10 kg

Neto masa keramičkog pisoara iznosi 10 kg. Ovaj podatak važan je za izbor sistema pričvršćivanja, proveru nosivosti zida, skladištenje i transport proizvoda.

Noseća konstrukcija mora da primi:

• masu keramičkog tela
• masu priključnih elemenata
• opterećenja tokom montaže
• opterećenja nastala korišćenjem
• kratkotrajna dinamička opterećenja

Bruto masa 14,4 kg

Deklarisana bruto masa proizvoda sa fabričkim pakovanjem iznosi 14,4 kg. Ovaj podatak koristi se pri organizovanju transporta, skladištenja i manipulacije proizvodom.

Proizvod treba zaštititi od:

• prevrtanja
• udara
• nepravilnog slaganja
• velikog tačkastog pritiska
• oštećenja glazirane površine
• kvašenja kartonske ambalaže

Montažni vijci uključeni

Uz Cersanit Apollo pisoar isporučuju se montažni vijci koji omogućavaju stabilno pričvršćivanje keramičkog tela za pripremljenu zidnu konstrukciju.

Pre montaže potrebno je proveriti:

• vrstu zida
• nosivost podloge
• položaj montažnih tačaka
• položaj instalacionih cevi
• debljinu završne zidne obloge
• pravilno horizontalno nivelisanje
• ravnomerno zatezanje vijaka

Pričvrsni pribor mora odgovarati vrsti i nosivosti zida na kojem se proizvod montira.

Zidna montaža

Keramičko telo montira se na vertikalnu zidnu površinu. Zidna konstrukcija ostavlja pod slobodnim i omogućava jednostavnije održavanje prostora ispod pisoara.

Zidna montaža doprinosi:

• lakšem pranju poda
• preciznom određivanju visine
• urednom položaju odvoda
• postavljanju više pisoara u nizu
• kombinovanju sa pregradama
• smanjenom zauzeću prostora

Montaža na masivni zid

Kod montaže na betonski zid, punu opeku ili drugi noseći materijal potrebno je pravilno odabrati tiplove i pričvrsne elemente.

Pre bušenja zida treba proveriti:

• položaj vodovodnih cevi
• položaj kanalizacije
• položaj električnih instalacija
• nosivost zidnog materijala
• završnu debljinu pločica
• horizontalno poravnanje
• montažnu visinu

Keramičko telo ne treba prekomerno zatezati jer se time može izazvati naprezanje i oštećenje keramike.

Montaža na laki pregradni zid

Kod gips-kartonskih i drugih lakih zidova potrebno je predvideti odgovarajuće noseće ojačanje ili ugradni element za pisoar.

Noseća konstrukcija omogućava:

• stabilno pričvršćivanje
• pravilno pozicioniranje dovoda
• precizno pozicioniranje odvoda
• podešavanje visine
• prihvatanje mase proizvoda
• servisni pristup instalacijama

Pisoar se ne pričvršćuje samo za završnu gips-kartonsku ploču bez odgovarajućeg ojačanja.

Odvod pisoara

Keramičko telo povezuje se sa kanalizacionom instalacijom preko odgovarajućeg sifona i odvodnog priključka.

Odvodni sistem treba da omogući:

• potpuno oticanje vode
• formiranje vodenog zatvarača
• sprečavanje povratka neprijatnih mirisa
• nepropusno povezivanje
• pristup radi održavanja
• kompatibilnost sa položajem kanalizacione cevi

Pre završetka zidne obloge potrebno je proveriti položaj centra odvoda prema tehničkom crtežu.

Izbor sifona

Sifon se bira prema položaju odvoda i dimenzijama priključka na keramičkom telu.

Sifon služi za:

• povezivanje pisoara sa kanalizacijom
• zadržavanje vodenog čepa
• sprečavanje povratka mirisa
• pravilno odvođenje otpadne vode
• pristup odvodnom sistemu radi čišćenja

Sifon nije naveden kao deo osnovne isporuke pisoara i poručuje se zasebno.

Odgovarajuća rešetka za pisoar

Cersanit za Apollo pisoare navodi odgovarajuću rešetku za pisoar sa prečnikom od 100 mm, šifra K97-123. Rešetka se postavlja u odvodnu zonu i predstavlja dodatni element koji se poručuje prema potrebama instalacije.

Rešetka služi za:

• prekrivanje odvodnog otvora
• zadržavanje većih nečistoća
• uredniji izgled unutrašnjosti
• jednostavno uklanjanje radi čišćenja
• zaštitu pristupa sifonskoj zoni

Mehaničko ispiranje

Mehanički ventil aktivira se pritiskom na taster ili ručicu.

Takav sistem omogućava:

• jednostavno ručno aktiviranje
• rad bez električnog napajanja
• direktnu kontrolu ispiranja
• jednostavan pristup ventilu
• zamenu ventila bez skidanja keramike

Količinu vode i trajanje ispiranja treba podesiti prema radnom pritisku i kvalitetu ispiranja unutrašnje površine.

Elektronsko ispiranje

Pisoar se može povezati sa kompatibilnim elektronskim ventilom za beskontaktno ispiranje.

Elektronski sistem može omogućiti:

• automatsku registraciju korisnika
• beskontaktno aktiviranje
• podešavanje trajanja ispiranja
• kontrolisanu potrošnju vode
• baterijsko ili mrežno napajanje
• primenu u frekventnim sanitarnim prostorima

Izabrani elektronski ventil mora biti prilagođen gornjem dovodu vode.

Ugradnja više pisoara u nizu

Širina od 34 cm omogućava planiranje više Apollo pisoara u nizu.

Kod formiranja niza potrebno je uskladiti:

• jednaku visinu svih proizvoda
• osovinski razmak
• položaj gornjih dovoda
• položaj odvodnih priključaka
• visinu ventila
• položaj pregrada
• raspored zidnih pločica
• servisni pristup
• slobodan prostor za korisnike

Svi priključci treba da budu izvedeni prema zajedničkim kotama kako bi završeni niz bio pravilno poravnat.

Primena

Cersanit Apollo K11-0025 može se koristiti u:

• privatnim kupatilima
• poslovnim zgradama
• javnim toaletima
• hotelima
• restoranima i kafićima
• prodajnim objektima
• školama i fakultetima
• sportskim objektima
• administrativnim ustanovama
• proizvodnim objektima
• sanitarnim prostorijama za zaposlene
• servisnim i magacinskim prostorima

Sistem za ispiranje treba prilagoditi intenzitetu korišćenja i tehničkim uslovima objekta.

Osnovni postupak ugradnje

Ugradnja obuhvata:

1. proveru šifre proizvoda K11-0025
2. pregled keramičkog tela pre montaže
3. određivanje završnog nivoa poda
4. obeležavanje centralne ose pisoara
5. određivanje visine korisničke ivice
6. pripremu gornjeg dovoda vode
7. pripremu kanalizacionog odvoda
8. proveru nosivosti zida
9. obeležavanje montažnih tačaka
10. postavljanje pričvrsnih elemenata
11. ugradnju sifona i odvodnog priključka
12. montažu keramičkog pisoara
13. postavljanje spoljnog ventila
14. povezivanje dovodne cevi
15. proveru stabilnosti
16. probno ispiranje
17. proveru nepropusnosti
18. završno čišćenje

Provera nepropusnosti

Nakon montaže potrebno je proveriti:

• spoj ventila sa vodovodnom instalacijom
• spoj gornje dovodne cevi
• spoj dovoda sa keramičkim telom
• spoj pisoara i sifona
• spoj sifona i kanalizacije
• ravnomernost ispiranja
• potpuno oticanje vode
• stabilnost zidnog pričvršćenja
• odsustvo curenja

Svako curenje treba otkloniti pre puštanja proizvoda u redovnu upotrebu.

Čišćenje sanitarne keramike

Za redovno održavanje koristi se meka krpa, neabrazivni sunđer ili meka četka i sredstvo namenjeno sanitarnoj keramici.

Potrebno je čistiti:

• unutrašnju površinu pisoara
• ispirnu ivicu
• zonu gornjeg dovoda
• odvodnu rešetku
• prednju površinu
• bočne površine
• spoj keramike i zida
• prostor ispod proizvoda

Nakon nanošenja sredstva površinu treba isprati čistom vodom.

Održavanje ispirne ivice

Ispirnu ivicu treba periodično proveravati zbog mogućeg taloženja mineralnih naslaga.

Na kvalitet ispiranja utiču:

• tvrdoća vode
• radni pritisak
• protok ventila
• trajanje ispiranja
• čistoća dovodne cevi
• stanje ispirnih otvora
• učestalost održavanja

Naslage u ispirnom kanalu mogu izazvati neujednačeno raspoređivanje vode.

Sprečavanje stvaranja naslaga

Redovno ispiranje i čišćenje smanjuju stvaranje urinskog i mineralnog kamenca.

Na taloženje naslaga utiču:

• broj korisnika
• tvrdoća vode
• količina vode po ispiranju
• učestalost aktiviranja
• stanje sifona
• čistoća ispirne ivice
• intervali održavanja
• duži period nekorišćenja

Sredstva za uklanjanje kamenca moraju biti namenjena sanitarnoj keramici i kompatibilna sa priključnim zaptivkama.

Garancija na keramiku 10 godina

Cersanit za keramički proizvod navodi garanciju u trajanju od 10 godina. Uslovi garancije primenjuju se prema garantnoj dokumentaciji proizvođača i pravilnoj montaži i upotrebi proizvoda.

Sadržaj isporuke

Sadržaj isporuke obuhvata:

• Cersanit Apollo keramički pisoar
• keramičko telo u beloj boji
• gornji otvor za dovod vode
• klasičnu ispirnu ivicu
• montažni komplet
• montažne vijke

Za kompletiranje instalacije dodatno su potrebni:

• spoljni ventil za ispiranje
• dovodna cev
• odgovarajući sifon
• odvodni priključak
• rešetka za pisoar prema odabranoj konfiguraciji
• vodovodni i kanalizacioni instalacioni materijal
