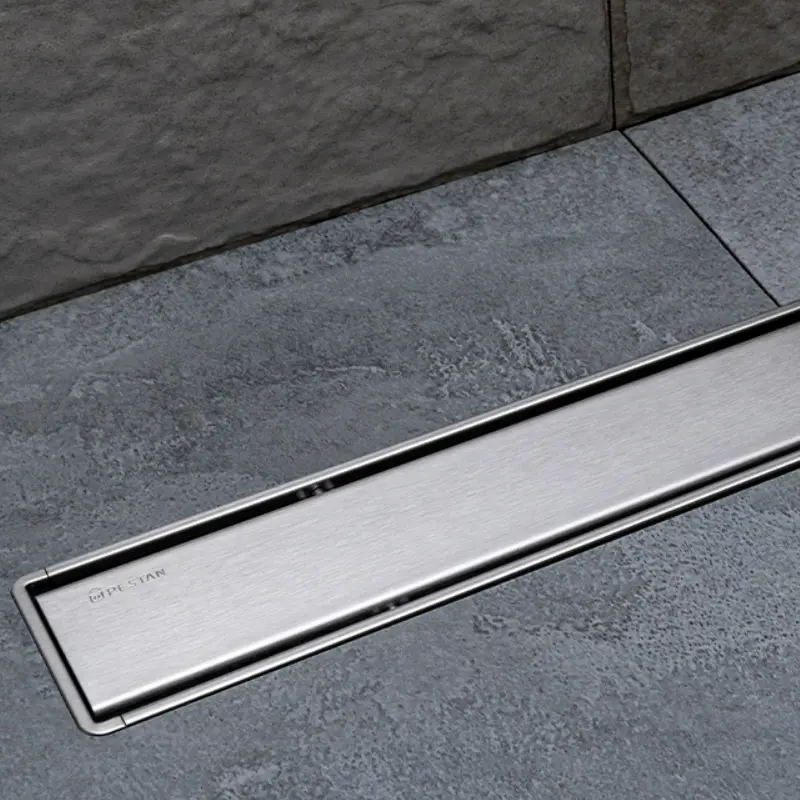

Peštan Confluo Primo Compact Line 2u1 tuš kanalica 85 cm 13702512

Kompletna tuš kanalica 85 cm sa dvostranom rešetkom

Peštan Confluo Primo Compact Line 13702512 je kompletna tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Kanalica se ugrađuje u podnu konstrukciju, dok se završna rešetka postavlja u ravni sa podnom oblogom.

Model ima nominalnu dužinu od 850 mm, odnosno 85 cm. Ova dimenzija pogodna je za prostranije tuš zone, walk-in tuševe i kupatila u kojima se kanalica postavlja duž većeg dela zida.

Osnovna karakteristika ovog modela je dvostrana završna rešetka. Jedna strana ima vidljivu površinu od nerđajućeg čelika, dok je druga oblikovana kao nosač za postavljanje podne pločice. Korisnik prilikom montaže bira koja će strana ostati vidljiva.

Šifra artikla 13702512

Ovaj opis odnosi se na Peštan Confluo Primo Compact Line tuš kanalicu nominalne dužine 850 mm.

Osnovni podaci:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Line
• Šifra artikla: 13702512
• Nominalna dužina: 850 mm
• Tip završne rešetke: dvostrana
• Završna obrada: nerđajući čelik ili podna pločica
• Odvodni priključak: DN 50
• Maksimalni protok: do 48 l/min

Šifra 13702512 označava Confluo Primo Compact Line model dužine 850 mm. U istoj seriji dostupne su i kraće varijante od 450, 550, 650 i 750 mm.

Nominalna dužina 850 mm

Nominalna dužina vidljivog dela kanalice iznosi 850 mm, odnosno 85 cm. Ukupna dužina sa prirubnicom iznosi približno 900 mm, dok širina sa prirubnicom iznosi približno 136 mm.

Pre pripreme prostora za montažu potrebno je proveriti:

• ukupnu širinu tuš prostora
• spoljne dimenzije kanalice
• položaj kanalizacione cevi
• udaljenost kanalice od zida
• raspored podnih pločica
• položaj fuga
• pad poda prema odvodu
• završnu visinu podne obloge
• prostor potreban za sifonsku bazu

Nominalna mera od 85 cm ne predstavlja ukupnu spoljnu dužinu proizvoda sa prirubnicom. Otvor i položaj kanalice treba pripremiti prema tehničkom crtežu i stvarnim dimenzijama proizvoda.

Dvostrana rešetka 2u1

Završna rešetka može se koristiti na dva načina:

• sa vidljivom metalnom površinom
• kao nosač za postavljanje podne pločice

Okretanjem završnog elementa bira se izgled kanalice koji više odgovara dizajnu kupatila. Metalna strana naglašava odvod kao vidljiv element, dok strana za pločicu omogućava diskretnije uklapanje sa podnom oblogom.

Dvostrana konstrukcija omogućava:

• izbor završnog izgleda prilikom montaže
• uklapanje sa različitim kolekcijama pločica
• vidljivu površinu od nerđajućeg čelika
• diskretno odvodnjavanje sa umetnutom pločicom
• naknadni pristup unutrašnjosti kanalice
• uklanjanje završnog elementa radi čišćenja

Izabrana strana mora biti pravilno postavljena i nivelisana u odnosu na završni nivo poda.

Strana za oblaganje pločicom

Kada se završni element okrene na stranu predviđenu za oblaganje, u njegovu unutrašnjost postavlja se isečeni komad podne pločice.

Prilikom oblaganja potrebno je voditi računa o:

• unutrašnjim dimenzijama nosača
• debljini pločice
• debljini lepka
• ukupnoj visini završnog elementa
• pravilnom sečenju keramike
• položaju šare i fuga
• otvorima kroz koje voda ulazi u kanalicu
• mogućnosti uklanjanja rešetke

Pločica ne sme da prelazi preko odvodnih proreza niti da onemogući vađenje završnog elementa radi održavanja.

Strana od nerđajućeg čelika

Druga strana završnog elementa ima vidljivu metalnu površinu od nerđajućeg čelika. Može se uskladiti sa hromiranim i inox elementima kupatilske opreme.

Metalna strana može se kombinovati sa:

• hromiranim slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• završnim lajsnama
• drugim detaljima od nerđajućeg čelika

Završnu površinu treba redovno čistiti kako bi se uklonili tragovi vode, sapunica i naslage kamenca.

Nerđajući čelik AISI 304

Rešetka i završni okvir izrađeni su od nerđajućeg čelika AISI 304, dok je telo kanalice izrađeno od ABS plastike. Sifonska baza, reducir, rešetka za nečistoće i drugi unutrašnji elementi izrađeni su od polipropilena.

Nerđajući čelik omogućava:

• otpornost na vlagu
• stabilnu konstrukciju
• higijensku završnu površinu
• jednostavno čišćenje
• uklanjanje naslaga
• primenu u mokrim prostorima
• uklapanje sa metalnom opremom
• dugotrajnu upotrebu uz pravilno održavanje

Za čišćenje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo.

Telo kanalice od ABS plastike

Telo i nosač završnog elementa izrađeni su od ABS plastike. Ovaj materijal omogućava precizno oblikovanje kanalice i smanjuje ukupnu masu proizvoda.

ABS konstrukcija doprinosi:

• kompaktnoj visini proizvoda
• stabilnom nosaču završne rešetke
• otpornosti na vlagu
• preciznom povezivanju komponenti
• jednostavnijem pozicioniranju
• uklanjanju unutrašnjih delova
• lakšem održavanju

Telo kanalice mora biti pravilno oslonjeno, nivelisano i učvršćeno pre izvođenja košuljice.

Minimalna visina košuljice 52 mm

Minimalna potrebna visina košuljice iznosi približno 52 mm. Podesiva konstrukcija omogućava raspon visine košuljice približno od 52 do 80 mm, dok ukupna visina montaže može iznositi približno od 66 do 105 mm.

Prilikom proračuna poda potrebno je uračunati:

• noseću podlogu
• položaj kanalizacione cevi
• sifonsku bazu
• telo kanalice
• nivelacione nogice
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• potreban pad poda

Minimalna visina proizvoda ne predstavlja ukupnu visinu svih slojeva završene podne konstrukcije.

Niska konstrukcija za renoviranje

Niska ugradna visina omogućava lakše planiranje tuša u nivou poda tokom renoviranja postojećih kupatila.

Pre izbora kanalice potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• mogućnost izvođenja potrebnog pada
• raspoloživu dubinu košuljice
• završni nivo ostatka kupatila
• položaj vrata
• prostor za sifonsku bazu
• mogućnost priključenja cevi DN 50
• prostor za hidroizolacioni sloj

Kanalica sa niskom konstrukcijom ne može nadoknaditi previsoko postavljenu odvodnu cev ili nedovoljan pad kanalizacione instalacije.

Horizontalni priključak DN 50

Peštan Confluo Primo Compact Line ima bočni, odnosno horizontalni odvodni priključak prečnika DN 50.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• protok vode kroz sistem

Pre izvođenja košuljice i hidroizolacije preporučuje se testiranje svih spojeva vodom.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 l/s.

Konačan kapacitet ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Vodeni, suvi ili kombinovani zatvarač

Kanalica može funkcionisati sa vodenim, suvim ili kombinovanim sistemom zaštite od neprijatnih mirisa, u zavisnosti od ugrađenih unutrašnjih elemenata.

Vodeni zatvarač koristi vodeni stub za blokiranje kanalizacionih mirisa. Suvi zatvarač predstavlja dodatni mehanički element koji zatvara odvod kada nema protoka vode.

Kombinovana zaštita pogodna je za:

• tuševe koji se koriste svakodnevno
• gostinska kupatila
• apartmane
• vikendice
• prostorije koje se koriste povremeno
• objekte u kojima voda iz sifona može ispariti

Sve uklonjive komponente moraju se nakon čišćenja pravilno vratiti u predviđeni položaj.

Samočisteća sifonska baza

Sifonska baza oblikovana je tako da usmerava protok vode prema kanalizacionom priključku i smanjuje zadržavanje nečistoća.

Samočisteća konstrukcija doprinosi:

• pravilnom usmeravanju vode
• ispiranju unutrašnjih površina
• smanjenom zadržavanju naslaga
• lakšem održavanju
• kompaktnoj visini
• nesmetanom odvođenju vode

Samočisteća funkcija ne uklanja potrebu za periodičnim ručnim čišćenjem rešetke za dlake i dostupnih sifonskih elemenata.

Rotacija sifonske baze za 360°

Sifonska baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog priključka prema položaju kanalizacione cevi.

Rotirajuća konstrukcija olakšava:

• prilagođavanje pravcu odvoda
• povezivanje sa postojećom instalacijom
• smanjenje broja dodatnih kolena
• postavljanje kanalice uz zid
• postavljanje unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon određivanja položaja potrebno je proveriti stabilnost baze i nepropusnost spoja.

Nivelacione nogice

Kanalica se isporučuje sa osloncima za podešavanje visine i nagiba. Kod modela dužine 850 mm koristi se više oslonaca kako bi se telo ravnomerno stabilizovalo duž cele kanalice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju
• poprečni položaj
• visinu budućih pločica
• stabilnost svih nogica
• položaj kanalice u odnosu na zid
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo rešetke

Nakon podešavanja telo treba učvrstiti kako tokom izrade košuljice ne bi došlo do pomeranja.

Rešetka za dlake

U kompletu se nalazi uklonjiva rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje pomaže u očuvanju protoka i smanjuje mogućnost začepljenja odvodne cevi.

Ugradnja uz zid

Kanalica dužine 85 cm može se postaviti neposredno uz zid tuš prostora. Kod takve montaže pod se najčešće izvodi sa padom u jednom pravcu prema kanalici.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podnih pločica
• položaj fuga
• pad poda
• pristup završnoj rešetki

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar tuš površine. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema odvodnoj liniji sa jedne ili više strana.

Prilikom planiranja treba uskladiti:

• položaj kanalice
• raspored pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi održavanja

Dvostrani završni element mora ostati uklonjiv nakon završetka svih građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kanalica nominalne dužine 85 cm može se kombinovati sa različitim formatima i dezenima podnih pločica.

Kod korišćenja strane za oblaganje potrebno je uskladiti:

• format i debljinu pločice
• unutrašnje dimenzije nosača
• debljinu lepka
• pravac šare
• položaj fuga
• završni nivo umetka
• odvodne proreze
• mogućnost uklanjanja rešetke

Kod korišćenja metalne strane potrebno je pravilno oblikovati završni spoj između pločica i okvira kanalice.

Čišćenje metalne strane

Metalnu površinu treba redovno čistiti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Preporučeni postupak:

• ukloniti završni element
• isprati ga mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti element

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva na bazi hlora.

Čišćenje strane obložene pločicom

Kada je završni element obložen pločicom, čisti se na isti način kao okolna podna keramika, uz dodatnu pažnju prema metalnim ivicama i odvodnim prorezima.

Potrebno je:

• ukloniti ostatke sapunice
• očistiti fuge
• očistiti bočne proreze
• izbeći agresivna sredstva na metalnim delovima
• povremeno izvaditi ceo element
• očistiti donju stranu nosača
• očistiti unutrašnjost kanalice
• proveriti protok vode

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Line tuš kanalicu
• telo kanalice nominalne dužine 850 mm
• dvostranu završnu rešetku 2u1
• metalnu stranu od nerđajućeg čelika
• stranu za oblaganje pločicom
• okvir i nosač završnog elementa
• sifonsku bazu
• horizontalni priključak DN 50
• reducir sa zaptivnom gumom
• rešetku za dlake
• suvi zatvarač, u zavisnosti od pakovanja
• nivelacione nogice
• alat za uklanjanje rešetke
• montažne elemente
• uputstvo za montažu

Dostupni podaci o kompletu navode kanalicu, S sifon, reducir sa zaptivkom, rešetku za nečistoće, suvi zatvarač, dvostrani završni element, alat za podizanje rešetke i montažne elemente.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal

Kompletna tuš kanalica

Peštan Confluo Primo Compact Line 13702512 isporučuje se kao kompletna tuš kanalica sa telom, dvostranom završnom rešetkom i sifonskim elementima.

Za završno povezivanje i montažu dodatno su potrebni:

• kanalizaciona cev
• odgovarajući hidroizolacioni sistem
• košuljica
• podne pločice
• lepak za pločice
• fug masa
• odgovarajući zaptivni materijal
