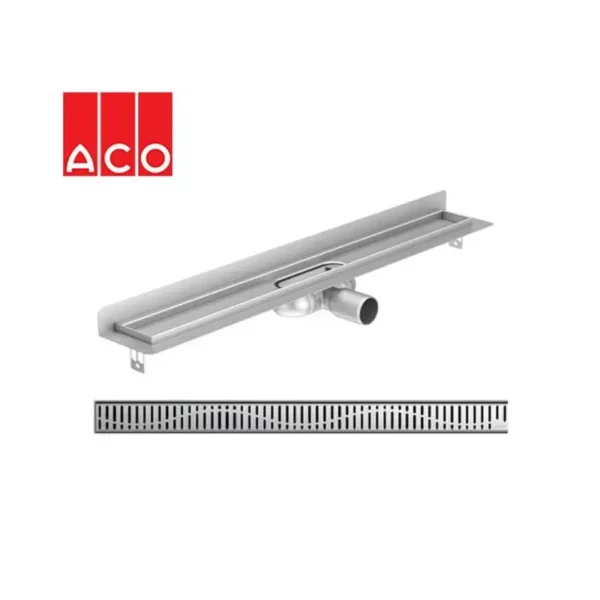

ACO ShowerDrain C tuš kanalica 68,5 cm sa Wave rešetkom 90108843

Linijska kanalica za tuš prostor

ACO ShowerDrain C 90108843 je linijska tuš kanalica dužine 685 mm, namenjena za odvodnjavanje tuš prostora izvedenih u nivou poda. Konstrukcija sa vertikalnom flanšnom omogućava postavljanje kanalice neposredno uz zid i pravilno povezivanje sa hidroizolacionim sistemom.

Montaža uz zid omogućava formiranje pada podnih pločica u jednom pravcu. Voda se usmerava prema kanalici, prolazi kroz dekorativnu Wave rešetku i odvodi preko demontažnog sifona i horizontalnog priključka DN50.

Dužina kanala od 68,5 cm pogodna je za manje i srednje tuš zone. Pre montaže potrebno je proveriti ukupne konstrukcione dimenzije kanalice, raspoloživu dubinu poda i tačan položaj kanalizacione cevi.

Serija ACO ShowerDrain C

ACO ShowerDrain C je serija linijskih tuš kanalica namenjenih za formiranje tuš prostora bez klasične tuš kade. Kanalice omogućavaju izvođenje ravne i jednostavno prohodne tuš zone sa završnom oblogom od podnih pločica.

Glavne karakteristike serije:

• telo od nerđajućeg čelika
• dekorativna rešetka od nerđajućeg čelika
• horizontalni odvod DN50
• integrisani pad unutar kanala
• demontažni sifon
• pristup odvodu sa gornje strane
• nožice za nivelisanje
• mogućnost montaže neposredno uz zid
• integrisana flanšna za hidroizolaciju
• jednostavan pristup radi čišćenja
• jednodelno rešenje spremno za ugradnju

Šifra artikla 90108843

Ovaj opis odnosi se isključivo na ACO ShowerDrain C tuš kanalicu sa vertikalnom flanšnom i Wave rešetkom, šifra artikla 90108843.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain C
• Šifra artikla: 90108843
• Dužina kanala: 685 mm
• Dužina u centimetrima: 68,5 cm
• Dizajn rešetke: Wave
• Priključak: DN50
• Ugradna visina: 74 mm
• Vrsta flanšne: vertikalna

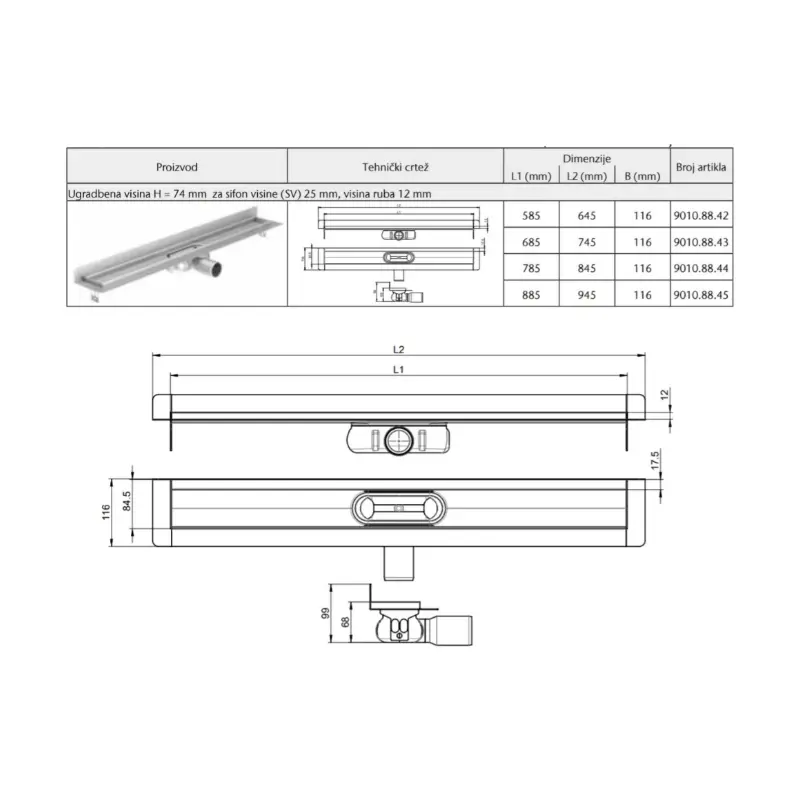

Dužina kanalice 685 mm

Dužina kanala iznosi 685 mm, odnosno 68,5 cm. Ova dimenzija omogućava formiranje linijskog odvoda u manjim i srednje velikim tuš prostorima, uz postavljanje kanalice uz zadnji ili bočni zid.

Pre kupovine i montaže treba proveriti:

• završnu širinu tuš prostora
• ukupnu konstrukcionu dužinu proizvoda
• položaj kanalizacione cevi
• raspoloživu dubinu poda
• debljinu estriha
• debljinu hidroizolacije
• debljinu lepka i pločica
• položaj staklenog paravana
• smer pada poda
• završnu visinu podne obloge

Nominalna dužina kanala nije nužno jednaka ukupnoj konstrukcionoj meri kanalice. Prostor treba pripremiti prema tehničkom crtežu proizvoda.

Vertikalna flanšna za montažu uz zid

Kanalica ima vertikalnu flanšnu visine 12 mm, namenjenu za montažu neposredno uz zid. Flanšna predstavlja podignutu zadnju ivicu koja olakšava povezivanje kanalice sa hidroizolacijom zida i poda.

Vertikalna flanšna doprinosi:

• postavljanju kanalice uz zid
• povezivanju sa hidroizolacionim sistemom
• zaštiti spoja između zida i kanalice
• smanjenju broja kritičnih spojeva
• formiranju pada poda u jednom pravcu
• pravilnom završetku zidnih pločica
• urednijem izgledu tuš prostora

Hidroizolacija mora biti pravilno povezana sa flanšnom pre postavljanja završnih zidnih i podnih obloga.

Wave dekorativna rešetka

Kanalica se isporučuje sa Wave dekorativnom rešetkom sa talasastim otvorima. Rešetka je izrađena od nerđajućeg čelika i ima površinu svilenkastog sjaja.

Wave rešetka omogućava prolazak vode u telo kanalice i prekriva sifon i unutrašnjost odvodnog sistema.

Karakteristike Wave rešetke:

• talasasti dizajn otvora
• izrada od nerđajućeg čelika
• završna obrada svilenkastog sjaja
• mogućnost jednostavnog vađenja
• pristup kanalici radi čišćenja
• uklapanje sa hromiranim slavinama
• uklapanje sa profilima tuš kabine
• jednostavno svakodnevno održavanje
• diskretan izgled u tuš prostoru

Rešetku treba redovno uklanjati radi čišćenja kanala, sifona i nakupljenih nečistoća.

Kanalica od nerđajućeg čelika

Telo kanalice i Wave rešetka izrađeni su od nerđajućeg čelika. Materijal je prilagođen dugotrajnoj upotrebi u vlažnim prostorima i redovnom kontaktu sa vodom.

Prednosti nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• jednostavno čišćenje
• savremen izgled
• uklapanje sa metalnim kupatilskim elementima
• dugotrajna upotreba
• mogućnost uklanjanja površinskih naslaga

Kanalica ima završnu obradu pikopasivizacijom, koja doprinosi zaštiti površine od korozije.

Širina kanala 70 mm

Širina kanala iznosi 70 mm. Kanal prihvata vodu sa površine tuš prostora i preko integrisanog pada usmerava je prema centralnom odvodu.

Prilikom postavljanja pločica treba obezbediti:

• pravilan završetak uz ivice kanalice
• ravnomerne spojeve
• pad pločica prema kanalu
• dovoljno prostora za vađenje rešetke
• pravilno zaptivanje spoja sa podom
• stabilan oslonac kanalice
• pravilno povezivanje sa hidroizolacijom

Ugradna visina 74 mm

Ugradna visina kanalice iznosi 74 mm za sifon sa vodenim zatvaračem visine 25 mm. Pre ugradnje potrebno je proveriti da li podna konstrukcija obezbeđuje dovoljno prostora za telo kanalice, sifon i horizontalni priključak.

Prilikom planiranja treba uzeti u obzir:

• dubinu podne konstrukcije
• debljinu estriha
• položaj kanalizacione cevi
• potreban pad odvodne instalacije
• debljinu hidroizolacije
• debljinu lepka
• debljinu podnih pločica
• završnu visinu poda
• raspoloživi prostor za povezivanje odvoda

Kod renoviranja kupatila posebno treba proveriti raspoloživu dubinu poda pre početka radova.

Horizontalni priključak DN50

ACO ShowerDrain C 90108843 ima horizontalni priključak DN50 postavljen na sredini tela kanalice. Centralni položaj izliva treba uskladiti sa položajem kanalizacione instalacije pre izrade estriha.

Pre povezivanja treba proveriti:

• položaj centralnog izliva
• prečnik kanalizacione cevi
• pravac povezivanja
• raspoloživu ugradnu visinu
• potreban pad cevi
• stabilnost priključka
• mogućnost provere nepropusnosti
• pristup odvodnom spoju

Spoj kanalice i kanalizacione cevi treba testirati pre zatvaranja podne konstrukcije.

Demontažni sifon

Kanalica se isporučuje sa demontažnim sifonom za zaštitu od neprijatnih mirisa. Visina vodenog zatvarača iznosi 25 mm.

Sifonski uložak može se izvaditi sa gornje strane nakon uklanjanja Wave rešetke. Time se olakšava uklanjanje kose, sapunice i drugih nečistoća.

Demontažni sifon omogućava:

• pristup sa gornje strane
• jednostavnije čišćenje
• uklanjanje kose i nečistoća
• ispiranje sifonskog dela
• kontrolu protoka
• pristup odvodnoj cevi
• proveru vodenog zatvarača
• lakše redovno održavanje

Kod tuš prostora koji se retko koriste vodeni zatvarač može da se isuši. Kompatibilni ACO EasyStop DN50 suvi sifonski umetak kupuje se posebno.

Protok vode

Deklarisani protok na ulazu u tuš iznosi 0,4 l/s, dok protok pri montaži kanalice uz zid iznosi do 0,6 l/s.

Kapacitet odvoda treba uskladiti sa protokom odabranog tuš sistema, naročito kod velikih nadglavnih tuš ruža i sistema sa više izlaza vode.

Na stvarni protok utiču:

• pad kanalizacione cevi
• dužina odvodne instalacije
• čistoća sifona
• pravilna montaža
• količina nečistoća u kanalici
• protok tuš sistema
• korišćenje mrežice za kosu
• korišćenje suvog sifonskog umetka
• pravilno nivelisanje kanalice

Integrisani pad kanala

Telo kanalice ima integrisani pad koji usmerava vodu prema centralnom odvodu. Ovakva konstrukcija smanjuje zadržavanje vode unutar kanala i olakšava pravilno odvodnjavanje.

Za pravilnu funkciju potrebno je:

• precizno nivelisati kanalicu
• obezbediti pad poda prema kanalu
• pravilno povezati odvod DN50
• testirati protok pre završetka radova
• redovno čistiti telo kanala
• pravilno postaviti Wave rešetku
• proveravati prohodnost sifona

Integrisani pad kanalice ne zamenjuje potrebu za pravilnim padom podnih pločica prema odvodu.

Nožice za nivelisanje

Kanalica se isporučuje sa nožicama za nivelisanje. One omogućavaju podešavanje položaja kanalice pre izrade estriha i završnog pričvršćivanja.

Nožice služe za:

• podešavanje ugradne visine
• stabilizaciju kanalice
• precizno nivelisanje
• usklađivanje sa završnom visinom pločica
• održavanje položaja tokom građevinskih radova

Kanalica mora biti stabilna i pravilno pričvršćena pre izrade estriha i povezivanja sa hidroizolacijom.

Mrežica za kosu nije uključena

Mrežica za kosu nije deo osnovnog artikla i kupuje se posebno. Njena funkcija je zadržavanje kose i krupnijih nečistoća pre ulaska u sifon.

Korišćenje mrežice doprinosi:

• jednostavnijem čišćenju
• smanjenju količine kose u sifonu
• održavanju protoka
• lakšem pristupu nečistoćama
• smanjenju rizika od začepljenja

Mrežicu treba redovno vaditi i čistiti jer nakupljene nečistoće mogu smanjiti protok vode.

EasyStop suvi sifon nije uključen

ACO EasyStop DN50 suvi sifonski umetak nije uključen u osnovni artikal. Namenjen je za dodatnu zaštitu od neprijatnih mirisa kada se vodeni zatvarač u sifonu isuši.

EasyStop može biti koristan u:

• gostinskim kupatilima
• apartmanima
• vikendicama
• sezonskim objektima
• kupatilima koja se retko koriste
• tuš zonama sa podnim grejanjem

Ugradnja suvog sifonskog umetka može uticati na protok, pa treba proveriti kapacitet kompletnog odvodnog sistema.

Montaža kanalice

Montažu ACO ShowerDrain C kanalice treba planirati pre izrade estriha i postavljanja pločica. Položaj kanalice, kanalizacione cevi i završna visina poda moraju biti unapred definisani.

Osnovni koraci montaže:

• provera dimenzija tuš prostora
• određivanje položaja kanalice
• priprema kanalizacione cevi DN50
• podešavanje nožica
• nivelisanje kanalice
• povezivanje odvoda
• provera stabilnosti
• testiranje protoka
• provera nepropusnosti
• povezivanje flanšne sa hidroizolacijom
• izrada estriha sa padom prema kanalici
• postavljanje podnih i zidnih pločica
• završno zaptivanje spojeva
• postavljanje Wave rešetke

Montažu treba poveriti stručno osposobljenom instalateru.

Hidroizolacija tuš prostora

Pravilno izvedena hidroizolacija predstavlja jedan od najvažnijih elemenata montaže tuš kanalice. Vertikalna flanšna mora biti pravilno povezana sa hidroizolacijom zida i poda.

Posebnu pažnju treba posvetiti:

• spoju kanalice i poda
• spoju vertikalne flanšne i zida
• unutrašnjim uglovima
• prelazima između različitih materijala
• prodorima instalacija
• završetku hidroizolacije ispod pločica
• preklapanju zaptivnih traka
• zaštiti kritičnih spojeva

Hidroizolacioni materijali i zaptivne trake nisu deo osnovnog artikla i obezbeđuju se posebno.

Provera funkcije i nepropusnosti

Pre završnog zatvaranja podne konstrukcije potrebno je proveriti funkciju i nepropusnost kompletnog odvodnog sistema.

Prilikom provere treba kontrolisati:

• spoj kanalice i odvodne cevi
• spoj sifona
• brzinu oticanja vode
• eventualno zadržavanje vode
• stabilnost kanalice
• pravilnu nivelaciju
• funkcionisanje vodenog zatvarača
• nepropusnost svih spojeva
• položaj Wave rešetke
• pad poda prema kanalici

Završne radove treba nastaviti tek nakon potvrde da sistem pravilno odvodi vodu i da nema curenja.

Čišćenje i održavanje

Wave rešetku, telo kanalice i sifon treba redovno čistiti kako bi se održali izgled i funkcionalnost odvodnog sistema.

Preporučeni postupak:

• ukloniti Wave rešetku
• ukloniti kosu i krupnije nečistoće
• izvaditi demontažni sifon
• isprati sifonski deo
• očistiti unutrašnjost kanalice
• isprati čistom vodom
• proveriti protok
• vratiti sifon u pravilan položaj
• ponovo postaviti rešetku

Za čišćenje se preporučuju:

• meka krpa
• nežan sunđer
• blaga sredstva za nerđajući čelik
• čista mlaka voda

Ne preporučuju se:

• metalni sunđeri
• abrazivni praškovi
• agresivne kiseline
• sredstva sa hlorom
• jaki rastvarači
• oštri metalni predmeti

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C tuš kanalicu dužine 685 mm
• vertikalnu flanšnu
• Wave rešetku
• demontažni sifon
• horizontalni priključak DN50
• nožice za nivelisanje
• šifru artikla 90108843

Artikal ne obuhvata:

• mrežicu za kosu
• EasyStop suvi sifonski umetak
• hidroizolacionu traku
• zaptivni materijal
• kanalizacionu cev
• lepak za pločice
• podne i zidne pločice
• stakleni paravan
• tuš kabinu
