GEBERIT Duofix montažni element za umivaonik 112 cm (111.436.00.1)

Opis

GEBERIT Duofix montažni element za umivaonik 112 cm

GEBERIT Duofix montažni element za umivaonik visine 112 cm, sa šifrom 111.436.00.1, predstavlja instalacionu konstrukciju namenjenu ugradnji odgovarajućeg zidnog umivaonika sa stojećom armaturom. Element se postavlja unutar predzidne ili suvomontažne konstrukcije i služi kao noseća osnova za sanitarnu keramiku, dovodne priključke i odvod. Nakon završetka radova okvir ostaje sakriven iza zidne obloge, dok su u kupatilu vidljivi umivaonik, armatura i završni priključni elementi.

Ovaj model pripada programu GEBERIT Duofix i namenjen je različitim načinima izvođenja instalacionih zidova. Može se koristiti u metalnim ili drvenim konstrukcijama, predzidima delimične ili pune visine i odgovarajućim Duofix sistemskim zidovima. Pre izbora proizvoda treba proveriti dimenzije umivaonika, razmak njegovih pričvrsnih otvora, položaj odvoda i vrstu armature. Činjenica da je element namenjen umivaonicima ne znači da bez provere odgovara svakoj sanitarnoj keramici.

Samonoseći čelični okvir

Osnovu elementa čini samonoseći čelični okvir sa zaštitnom završnom obradom. Njegova funkcija je da opterećenje zidnog umivaonika prenese na pod i instalacionu konstrukciju, umesto da se masa keramike oslanja samo na završne zidne ploče. Okvir mora biti pravilno poravnat, oslonjen i pričvršćen pre povezivanja vodovodnih i odvodnih cevi.

Tokom grube montaže proverava se da li se element pomera, uvija ili menja položaj pod umerenom silom. Svako pomeranje može se kasnije preneti na umivaonik, priključke i završnu zidnu oblogu. Rupe na okviru omogućavaju povezivanje sa odgovarajućom drvenom ili metalnom konstrukcijom, dok se način pričvršćivanja bira prema vrsti zida i sistemskom rešenju.

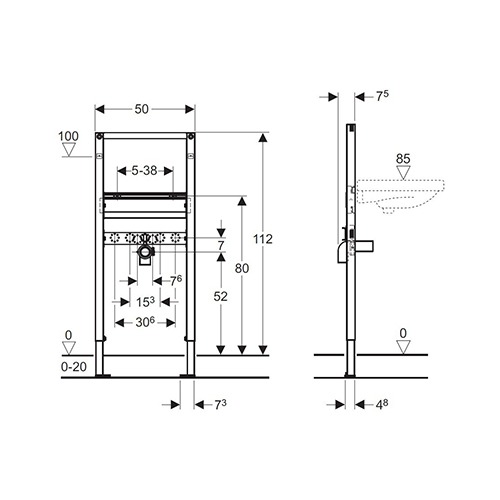

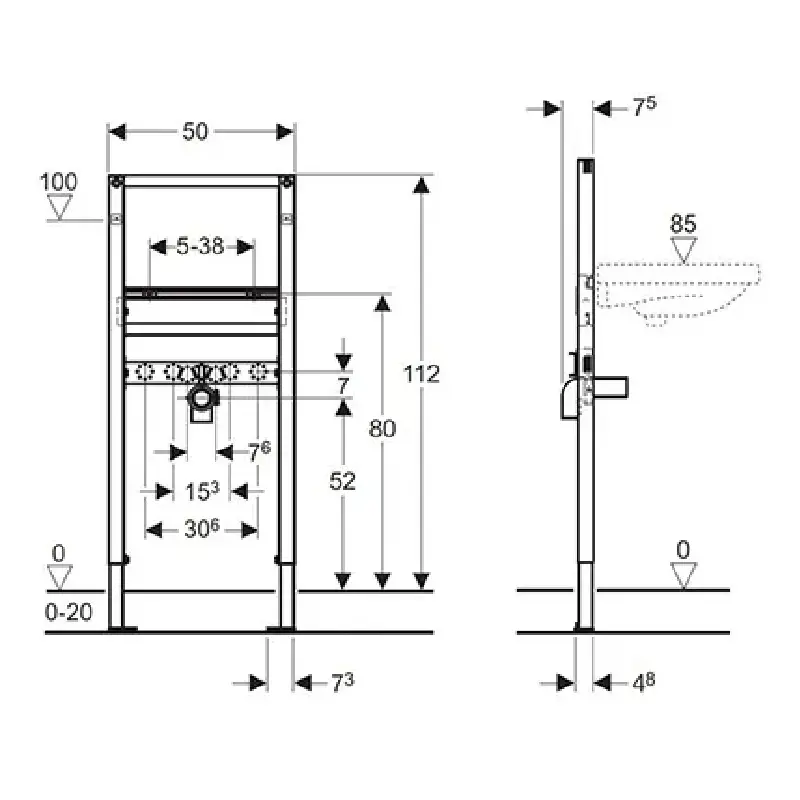

Dimenzije i položaj elementa

Element ima približnu širinu od 50 cm, visinu 112 cm i dubinu oko 7,5 cm. Ove mere pomažu pri planiranju ukupne dubine predzida, rasporeda profila i položaja umivaonika. Konačna dubina završenog zida biće veća kada se dodaju cevi, zidne ploče, hidroizolacija, lepak i keramičke pločice ili druga završna obloga.

Visina od 112 cm predstavlja visinu instalacionog okvira, a ne obaveznu visinu gornje ivice umivaonika. Položaj keramike određuje se prema završnom podu i tehničkom crtežu izabranog modela. Ako pod još nije završen, potrebno je uračunati košuljicu, hidroizolaciju, lepak i podne pločice kako umivaonik ne bi završio previsoko ili prenisko.

Podesive potporne noge

Potporne noge su podesive u rasponu približno od 0 do 20 cm, što omogućava nivelisanje elementa i prilagođavanje konstrukciji poda. Nakon podešavanja moraju se pravilno fiksirati kako tokom postavljanja cevi, oblaganja zida i montaže keramike ne bi došlo do promene visine ili nagiba.

Okretne ploče stopa omogućavaju uklapanje u profile UW 50 i UW 75, kao i u odgovarajuće GEBERIT Duofix sistemske šine. Podloga na koju se element oslanja mora biti čvrsta i ravna. Element ne treba postavljati na sloj koji se može slegnuti ili promeniti položaj nakon završetka radova.

Podesivi razmak kačenja umivaonika

Razmak pričvršćenja umivaonika može se prilagođavati približno od 5 do 38 cm. To omogućava kombinovanje sa različitim zidnim umivaonicima, pod uslovom da ostale mere i priključci odgovaraju. Tačan razmak treba preuzeti iz tehničkog crteža sanitarne keramike, a ne određivati približnim merenjem fotografije ili izložbenog primerka.

Navojne šipke postavljaju se simetrično u odnosu na osu elementa i moraju biti paralelne. Njihova isturenost određuje se prema ukupnoj debljini završnog zida, eventualnoj zvučno izolacionoj podlozi i konstrukciji keramike. Tokom završne montaže matice se zatežu postepeno i ravnomerno kako ne bi došlo do naprezanja umivaonika.

Priprema za stojeću armaturu

Model je namenjen umivaoniku sa stojećom armaturom, odnosno slavinom koja se postavlja na umivaonik ili odgovarajuću horizontalnu površinu. Dovod hladne i tople vode priprema se unutar predzida, dok se priključna creva armature nakon montaže povezuju sa zidnim priključcima.

Traverza za priključke može se podešavati po visini i dubini. Time se priključna mesta mogu uskladiti sa položajem umivaonika, slobodnim prostorom ispod posude i debljinom završnog zida. Priključci treba da ostanu dostupni u meri potrebnoj za povezivanje i kasniju proveru, a cevi ne smeju biti savijene ili napregnute.

Priključna kolena i zvučna izolacija

Predviđena su dva priključna kolena Rp 1/2″ / R 1/2″ za dovod hladne i tople vode. Njihov položaj treba podesiti pre zatvaranja zida, uz proveru horizontalnog poravnanja i dubine u odnosu na buduću završnu površinu. Zvučno izolovane osnove smanjuju direktan prenos vibracija sa priključaka na čelični okvir i zidnu konstrukciju.

Zvučna izolacija ne uklanja zvuk protoka vode kroz armaturu, ali pomaže da priključni delovi ne budu u neposrednom tvrdom kontaktu sa okvirom. Sve spojeve treba ispitati dok su još vidljivi. Zid se ne zatvara dok se ne potvrdi da nema curenja i da su priključci stabilni.

Ispitivanje pod pritiskom

Zaštitni čepovi omogućavaju jednokratno ispitivanje dovodnih priključaka hladnom vodom do pritiska koji je naveden za tu namenu. Ispitivanje treba izvršiti prema pravilima korišćenog cevnog sistema i projekta instalacije. Deklarisana mogućnost ispitivanja ne znači da instalacija tokom svakodnevnog rada treba da bude izložena maksimalnoj ispitnoj vrednosti.

Tokom probe pregledaju se svi dostupni spojevi. Ako se pojave kapljice ili pad pritiska, uzrok treba ukloniti pre postavljanja zidnih ploča. Zaptivanje problema spolja, nakon završetka zida, nije odgovarajuća zamena za pravilno izveden spoj unutar konstrukcije.

Odvodno priključno koleno

Odvod se priprema pomoću priključnog kolena od PE-HD materijala prečnika približno 50 mm i odgovarajuće zaptivke za povezivanje sa odvodom umivaonika. Učvršćenje kolena može se podešavati po visini, što olakšava usklađivanje sa položajem odvoda na odabranoj keramici.

Kanalizaciona cev mora imati odgovarajući pad i položaj koji ne opterećuje zaptivni spoj. Odvodno koleno ne treba koristiti za ispravljanje većih grešaka u položaju elementa. Pre zatvaranja zida korisno je proveriti mere prema tehničkom crtežu umivaonika i sprovesti probu nepropusnosti.

Montaža u suvoj gradnji

Element se postavlja na projektovanu osu umivaonika i poravnava libelom ili laserskim nivelisanim linijama. Prvo se učvršćuju okvir i potporne noge, a zatim se podešavaju priključci, odvod i navojne šipke. Cevi ne treba koristiti za povlačenje ili ispravljanje položaja okvira.

Pre oblaganja zida ponovo se proveravaju visina umivaonika, rastojanje pričvršćenja, položaj odvoda i priključaka vode. Korisno je fotografisati instalaciju i sačuvati mere skrivenih cevi. Ovi podaci mogu pomoći prilikom kasnije montaže ogledala, ormarića, rasvete ili druge opreme.

Oblaganje i hidroizolacija

Okvir se oblaže odgovarajućim građevinskim pločama prema pravilima korišćenog sistema. Ploče treba pričvrstiti uz lice elementa, bez praznina koje bi mogle izazvati pomeranje završne površine. Otvori za navojne šipke, dovod i odvod izvode se precizno.

U zonama izloženim vodi postavlja se odgovarajuća hidroizolacija. Prodori cevi i pričvršćenja obrađuju se manžetnama ili drugim delovima izabranog hidroizolacionog sistema. Završni zid mora biti ravan kako bi umivaonik ravnomerno nalegao i kako se opterećenje ne bi prenosilo samo na pojedine tačke keramike.

Završna montaža i održavanje

Nakon završetka zida postavljaju se umivaonik, armatura, priključna creva i odvodni sklop. Pre konačnog zatezanja proverava se horizontalni položaj keramike. Zatim se pušta voda i kontrolišu dovodni spojevi, armatura, sifon i odvod.

Sam okvir nakon zatvaranja zida ne zahteva redovno održavanje, ali dostupni priključci, sifon i armatura moraju se povremeno pregledati. Pojava vlage, klimanja umivaonika ili sporog oticanja zahteva proveru. GEBERIT Duofix montažni element 111.436.00.1 predstavlja organizovanu osnovu za ugradnju zidnog umivaonika sa stojećom armaturom, pri čemu konačan rezultat zavisi od pravilnog projektovanja, precizne montaže i provere svih priključaka pre zatvaranja zida.
