Opis

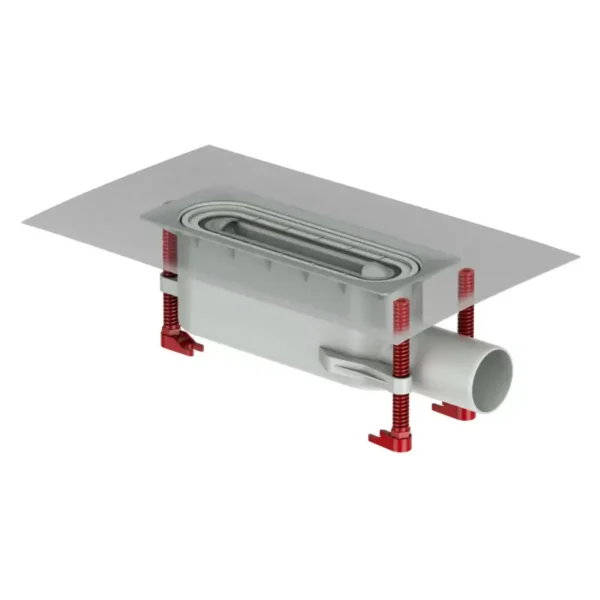

ACO ShowerDrain S+ podni slivnik DN 50 sa sifonom 50 mm 90105120

Podni slivnik za ACO ShowerDrain S+ profil

ACO ShowerDrain S+ 90105120 je podni slivnik namenjen za povezivanje sa odgovarajućim profilom za tuš kanalicu iz serije ShowerDrain S+. Predstavlja donji deo dvodelnog modularnog sistema za linijsko odvodnjavanje tuš prostora izvedenih u nivou poda.

Slivnik se ugrađuje u podnu konstrukciju pre postavljanja završnog profila. Na njega se nakon izvođenja košuljice, hidroizolacije i završne podne obloge postavlja odgovarajući ACO ShowerDrain S+ profil sa Stripes ili Plate rešetkom.

Artikal 90105120 ne obuhvata profil za tuš kanalicu ni rešetku. Ovi elementi biraju se u odgovarajućoj dužini i kupuju posebno.

ACO ShowerDrain S+ modularni sistem

ACO ShowerDrain S+ predstavlja dvodelni sistem koji se sastoji od:

• podnog slivnika sa sifonom
• profila za tuš kanalicu sa rešetkom

Odvojena konstrukcija olakšava izvođenje radova jer se podni slivnik postavlja tokom pripreme podne konstrukcije, dok se završni profil može postaviti nakon izvođenja košuljice i hidroizolacije.

Modularni sistem omogućava izbor:

• dužine profila za tuš kanalicu
• dizajna rešetke
• završne obrade profila
• položaja kanalice u tuš prostoru
• visine vodenog zatvarača
• potrebne ugradne visine

Slivnik 90105120 kombinuje se sa ShowerDrain S+ profilima različitih dužina, uključujući varijante sa Stripes i Plate rešetkama.

Šifra artikla 90105120

Ovaj opis odnosi se na ACO ShowerDrain S+ podni slivnik sa horizontalnim priključkom DN 50 i sifonom sa vodenim zatvaračem visine 50 mm.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain S+
• Šifra artikla: 90105120
• EAN: 4002626898197
• Tip: podni slivnik za profil tuš kanalice
• Odvodni priključak: DN 50
• Nagib priključka: 1,5°
• Visina vodenog zatvarača: 50 mm
• Ugradna visina: 90–180 mm
• Profil za tuš kanalicu: kupuje se posebno

Šifra proizvoda u nazivima, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi se bez tačaka.

Horizontalni odvodni priključak DN 50

ACO ShowerDrain S+ podni slivnik ima horizontalni odvodni priključak nominalnog prečnika DN 50. Priključak je namenjen za povezivanje sa odgovarajućim kanalizacionim cevima i standardnim sistemima sa utičnim spojevima.

Pre postavljanja slivnika potrebno je proveriti:

• prečnik postojeće odvodne cevi
• položaj kanalizacione instalacije
• pravac odvođenja vode
• raspoloživu ugradnu visinu
• potreban pad odvodne cevi
• pristupačnost spoja
• položaj tuš kanalice
• završni nivo poda

Priključak mora biti pravilno povezan i proveren pre zatvaranja podne konstrukcije.

Nagib priključka od 1,5°

Horizontalni odvodni priključak izveden je sa nagibom od 1,5°. Ovakva konstrukcija pomaže u pravilnom povezivanju sa kanalizacionom cevi i odvođenju vode iz tela slivnika.

Nagib fabričkog priključka ne zamenjuje potreban pad kanalizacione cevi. Odvodna instalacija mora biti izvedena prema projektu i važećim pravilima struke kako bi se sprečilo zadržavanje vode i stvaranje naslaga u cevima.

Ugradna visina od 90 do 180 mm

ACO ShowerDrain S+ 90105120 omogućava podešavanje ugradne visine u rasponu od 90 do 180 mm. Podešavanje se obavlja pomoću plastičnih nosača koji se mogu skratiti prema potrebnoj visini podne konstrukcije.

Raspon ugradne visine potrebno je uskladiti sa:

• visinom noseće podloge
• debljinom termoizolacije
• debljinom zvučne izolacije
• visinom košuljice
• hidroizolacionim sistemom
• debljinom lepka
• debljinom podnih pločica
• visinom izabranog ShowerDrain S+ profila

Pre konačne montaže treba izračunati sve slojeve poda kako bi profil za tuš kanalicu bio pravilno poravnat sa završnom podnom oblogom.

Podešavanje visine bez posebnog alata

Visina podnog slivnika podešava se pomoću skratljivih plastičnih nosača. Takvo rešenje omogućava nivelisanje tela slivnika prema planiranoj visini poda bez složenih dodatnih elemenata.

Tokom postavljanja potrebno je proveriti:

• horizontalni položaj tela slivnika
• pravilan položaj u odnosu na zid
• pravac kanalizacionog priključka
• visinu buduće košuljice
• položaj završnog profila
• stabilnost svih nosača

Slivnik mora biti stabilno postavljen pre izvođenja košuljice kako tokom građevinskih radova ne bi došlo do pomeranja.

Sifon sa vodenim zatvaračem visine 50 mm

Podni slivnik opremljen je sifonom sa vodenim zatvaračem visine 50 mm. Vodeni zatvarač sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Visina vodenog zatvarača od 50 mm odgovara zahtevima standarda DIN EN 1253-1. Za pravilan rad sifona potrebno je da u njemu uvek postoji dovoljna količina vode.

Kod tuš prostora koji se duže ne koriste može doći do isparavanja vode iz sifona. U tom slučaju potrebno je povremeno pustiti vodu kako bi se vodeni zatvarač ponovo formirao.

Dvodelni uklonjivi sifon

Sifon je izrađen kao dvodelna uklonjiva komponenta. Nakon skidanja profila i rešetke može se izvaditi iz tela slivnika, čime se omogućava pristup unutrašnjosti i odvodnoj cevi.

Uklonjiva konstrukcija omogućava:

• čišćenje sifona
• uklanjanje kose i naslaga
• ispiranje unutrašnjih delova
• pristup odvodnoj cevi
• proveru prolaznosti sistema
• jednostavnije održavanje
• vraćanje sifona bez trajnog rastavljanja instalacije

Nakon čišćenja oba dela sifona moraju biti pravilno vraćena u predviđeni položaj.

Odvodni kapacitet sa Stripes rešetkom

Kada se slivnik 90105120 kombinuje sa ACO ShowerDrain S+ profilom sa Stripes rešetkom, kapacitet odvoda može iznositi:

• Pri nadvišenju vode od 10 mm: do 0,7 l/s
• Pri nadvišenju vode od 20 mm: do 0,8 l/s

Maksimalni kapacitet od 0,8 l/s odgovara količini do približno 48 litara u minuti.

Konačan protok zavisi od:

• izabranog dizajna rešetke
• dužine profila
• pada poda
• čistoće mrežice za kosu
• čistoće sifona
• prečnika i pada odvodne cevi
• pravilne montaže
• visine vode iznad rešetke

Kapacitet sa Plate rešetkom

Kod kombinovanja podnog slivnika sa profilom koji ima Plate rešetku kapacitet može biti manji nego kod Stripes dizajna, jer voda prolazi kroz uzdužne proreze uz ivice zatvorene rešetke.

Zbog toga pri izboru profila treba uskladiti:

• količinu vode koju proizvodi tuš sistem
• protok tuš ručice
• protok tuš ruže
• broj izlaza koji mogu raditi istovremeno
• dizajn rešetke
• kapacitet podnog slivnika
• pad poda prema kanalici

Posebnu pažnju treba obratiti kod velikih tuš ruža i sistema sa više istovremenih potrošača vode.

Fabrički postavljena hidroizolaciona manžetna

ACO ShowerDrain S+ podni slivnik isporučuje se sa fabrički postavljenom hidroizolacionom manžetnom. Namenjena je za sigurno povezivanje slivnika sa hidroizolacionim sistemom kupatila.

Manžetna ima preklop od 60 mm i omogućava povezivanje sa odgovarajućom kompozitnom hidroizolacijom.

Fabrički postavljena manžetna doprinosi:

• sigurnijem spoju između slivnika i hidroizolacije
• smanjenom riziku od nepravilnog pozicioniranja
• ujednačenom preklopu
• jednostavnijem izvođenju hidroizolacije
• zaštiti podne konstrukcije od prodora vode

Hidroizolaciju treba izvesti prema uputstvu proizvođača izabranog hidroizolacionog sistema.

Klasa izloženosti vodi W3-I

Hidroizolacioni spoj podnog slivnika ispunjava zahteve klase izloženosti vodi W3-I prema standardu DIN 18534.

W3-I predstavlja visoku klasu opterećenja vodom i odnosi se na površine koje su često ili dugotrajno izložene vodi.

Pravilna hidroizolacija mora obuhvatiti:

• fabrički postavljenu manžetnu
• površinu oko slivnika
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• kritične spojeve u mokroj zoni

Pre postavljanja pločica preporučuje se kontrola kontinuiteta i nepropusnosti hidroizolacije.

Sekundarno odvodnjavanje

Podni slivnik ima sekundarno odvodnjavanje. Njegova funkcija je prihvat i odvođenje vlage koja može dospeti ispod završne podne obloge.

Sekundarno odvodnjavanje doprinosi:

• uklanjanju vode iz sloja ispod pločica
• smanjenom zadržavanju vlage
• zaštiti okolne podne konstrukcije
• pravilnom funkcionisanju kompletnog sistema
• dugotrajnijem radu tuš kanalice

Sekundarni odvod ne zamenjuje pravilno izvedenu hidroizolaciju.

Montaža uz zid ili unutar tuš površine

ACO ShowerDrain S+ podni slivnik može se postaviti u centralnom položaju unutar tuš površine ili neposredno uz zid.

Kod ugradnje uz zid potrebno je proveriti:

• razmak tela slivnika od zida
• položaj završnog profila
• spoj hidroizolacije zida i poda
• debljinu zidnih pločica
• uklanjanje nepotrebne ivice zaštitnog poklopca
• pravilan pad poda prema kanalici

Kod centralne ugradnje potrebno je pravilno formirati pad sa jedne ili više strana prema odvodnom profilu.

Zaštitni poklopac za vreme građevinskih radova

U sadržaj isporuke uključen je zaštitni građevinski poklopac. Postavlja se preko slivnika tokom izvođenja košuljice i drugih građevinskih radova.

Zaštitni poklopac sprečava ulazak:

• cementnog maltera
• lepka
• prašine
• komadića građevinskog materijala
• ostataka hidroizolacije
• drugih nečistoća

Poklopac ima površinu koja olakšava formiranje košuljice oko slivnika. Kod zidne ugradnje nepotrebna ivica može se ukloniti prema uputstvu proizvođača.

Zvučna zaštita

ACO ShowerDrain S+ podni slivnik ispunjava zahteve zvučne zaštite prema standardima DIN 4109 i VDI 4100.

U sadržaj isporuke uključen je element zvučne zaštite koji pomaže u smanjenju prenosa vibracija sa slivnika na podnu konstrukciju.

Na konačnu zvučnu zaštitu utiču:

• pravilno postavljanje slivnika
• korišćenje priloženih elemenata
• konstrukcija poda
• zvučna izolacija košuljice
• način povezivanja odvodne cevi
• sprečavanje nastanka krutih zvučnih mostova
• kvalitet izvođenja radova

Klasa proizvoda A

ACO ShowerDrain S+ podni slivnik pripada klasi proizvoda A prema standardu DIN EN 1253-1. Namenjen je za korišćenje u prostorima sa pešačkim opterećenjem, kao što su kupatila i tuš zone.

Može se koristiti u:

• privatnim kupatilima
• hotelskim kupatilima
• apartmanima
• spa centrima
• sanitarnim prostorima
• svlačionicama
• tuš prostorima u nivou poda

Konačna nosivost kompletnog sistema zavisi i od pravilnog oslanjanja profila i rešetke.

Čišćenje i održavanje

ACO ShowerDrain S+ sistem konstruisan je tako da se unutrašnje komponente mogu ukloniti i očistiti.

Preporučeni postupak održavanja:

• ukloniti rešetku sa profila
• izvaditi mrežicu za kosu
• ukloniti profil kada je to potrebno
• izvaditi oba dela sifona
• ukloniti kosu i naslage
• isprati sifon mlakom vodom
• očistiti unutrašnjost slivnika
• proveriti prolaz odvodne cevi
• pravilno vratiti oba dela sifona
• vratiti profil, mrežicu i rešetku
• pustiti vodu i proveriti odvodnjavanje

Za čišćenje plastičnih delova ne treba koristiti agresivna hemijska sredstva koja mogu oštetiti zaptivke ili površinu komponenti.

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain S+ podni slivnik
• horizontalni priključak DN 50
• dvodelni uklonjivi sifon
• vodeni zatvarač visine 50 mm
• fabrički postavljenu hidroizolacionu manžetnu
• montažni set
• element zvučne zaštite
• skratljive plastične nosače
• zaštitni građevinski poklopac
• sekundarno odvodnjavanje
• šifru artikla 90105120

Artikal ne obuhvata:

• ACO ShowerDrain S+ profil za tuš kanalicu
• Stripes rešetku
• Plate rešetku
• mrežicu za kosu koja pripada profilu
• kanalizacionu cev
• podne pločice
• lepak za pločice
• hidroizolacioni premaz
• fug masu
• ostali montažni materijal

Profil za tuš kanalicu kupuje se posebno

ACO ShowerDrain S+ 90105120 predstavlja samo podni slivnik sa sifonom. Za formiranje kompletnog linijskog odvoda potrebno je posebno izabrati odgovarajući ShowerDrain S+ profil.

Profil se bira prema:

• potrebnoj dužini
• širini tuš prostora
• rasporedu pločica
• dizajnu rešetke
• boji završne obrade
• položaju kanalice
• kapacitetu odvoda
• izgledu tuš prostora

Sa ovim slivnikom mogu se kombinovati odgovarajući ShowerDrain S+ profili sa Stripes ili Plate rešetkom.
