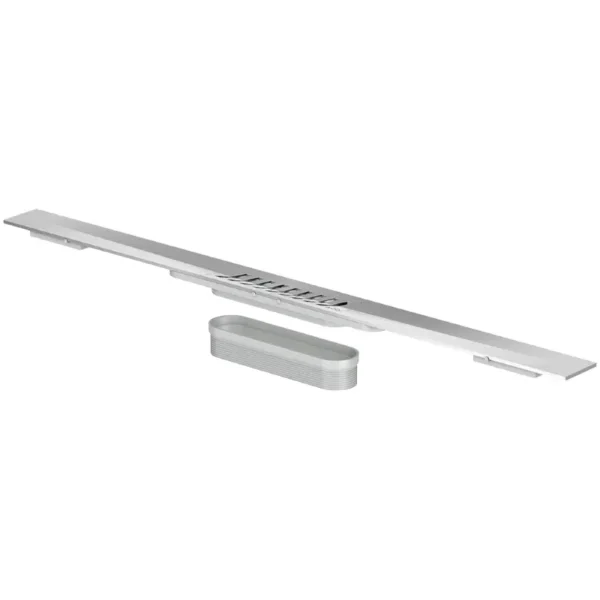

ACO ShowerDrain S+ profil za tuš kanalicu sa Stripes rešetkom 120 cm 90105104

Profil za tuš kanalicu sa Stripes rešetkom

ACO ShowerDrain S+ 90105104 je profil za tuš kanalicu sa Stripes rešetkom, namenjen za formiranje linijskog odvoda u tuš prostorima bez klasične tuš kade. Postavlja se u nivou završne podne obloge i povezuje sa odgovarajućim ACO ShowerDrain S+ podnim slivnikom, koji se bira prema raspoloživoj ugradnoj visini i kupuje posebno.

U sadržaj isporuke uključena je Stripes rešetka sa pravilno raspoređenim uzdužnim otvorima. Rešetka omogućava prihvat vode sa površine poda i pristup unutrašnjosti profila radi čišćenja i održavanja.

Profil je izrađen od nerđajućeg čelika AISI 304 sa elektropoliranom površinom. Širina od 55 mm omogućava formiranje diskretne odvodne linije koja se uklapa sa različitim formatima i dezenima podnih pločica.

ACO ShowerDrain S+ sistem

ACO ShowerDrain S+ predstavlja modularni sistem linijskog odvodnjavanja koji se sastoji od dva osnovna dela:

• profila za tuš kanalicu sa odgovarajućom rešetkom
• zasebnog S+ podnog slivnika sa sifonom

Profil 90105104 predstavlja gornji, vidljivi deo sistema. Odgovarajući podni slivnik bira se prema raspoloživoj ugradnoj visini, potrebnom kapacitetu odvoda i visini vodenog zatvarača.

Modularna konstrukcija omogućava odvojen izbor:

• dužine profila
• dizajna rešetke
• visine podnog slivnika
• visine vodenog zatvarača
• kapaciteta odvoda
• završne visine podne obloge

Podni slivnik nije sastavni deo artikla 90105104 i mora se naručiti posebno.

Šifra artikla 90105104

Ovaj opis odnosi se na ACO ShowerDrain S+ profil za tuš kanalicu sa Stripes rešetkom, šifra artikla 90105104.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain S+
• Dizajn rešetke: Stripes
• Šifra artikla: 90105104
• Dužina: 1200 mm
• Širina: 55 mm
• Visina profila: 12 mm
• Materijal: nerđajući čelik AISI 304
• Površina: elektropolirana
• Podni slivnik sa sifonom: kupuje se posebno

Šifra proizvoda u nazivu, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi se bez tačaka.

Dužina profila 1200 mm

Ukupna fabrička dužina profila iznosi 1200 mm, odnosno 120 cm. Namenjen je za veće tuš prostore i instalacije kod kojih je potrebna duža linija prihvata vode.

Dužinu profila potrebno je uskladiti sa:

• širinom tuš prostora
• položajem zidova
• rasporedom podnih pločica
• položajem fuga
• položajem S+ podnog slivnika
• padom poda prema odvodu
• završnom visinom podne obloge
• hidroizolacionim sistemom
• mogućnošću pristupa radi održavanja

Navedena dimenzija odnosi se na dužinu profila, dok dimenzije zasebnog podnog slivnika zavise od izabrane varijante.

Mogućnost skraćivanja do 80 mm

ACO ShowerDrain S+ profil može se na mestu ugradnje skratiti do 80 mm. Profil fabričke dužine 1200 mm tako se može prilagoditi potrebnoj meri do približno 1120 mm.

Mogućnost skraćivanja olakšava prilagođavanje:

• stvarnoj širini tuš zone
• odstupanjima u građevinskim merama
• rasporedu podnih pločica
• položaju fuga
• završnoj obradi uz zid
• projektovanom položaju odvoda

Skraćivanje treba izvršiti odgovarajućim alatom za obradu nerđajućeg čelika. Isečena ivica mora biti ravna i pravilno obrađena, bez oštrih ili neravnih delova. ACO za ovaj profil navodi maksimalno skraćivanje od 80 mm na mestu ugradnje.

Dimenzije 1200 × 55 × 12 mm

Osnovne dimenzije ACO ShowerDrain S+ profila 90105104 iznose:

• Dužina: 1200 mm
• Širina: 55 mm
• Visina profila: 12 mm

Uska širina od 55 mm omogućava formiranje diskretne odvodne linije, dok konstrukcija profila omogućava prilagođavanje različitim završnim visinama poda.

Pre ugradnje potrebno je proveriti zbirnu visinu:

• noseće podloge
• košuljice
• hidroizolacije
• lepka za pločice
• podne pločice
• produžnog elementa
• profila
• S+ podnog slivnika

Dimenzije 1200 × 55 × 12 mm odnose se na Stripes varijantu sa šifrom 90105104.

Stripes rešetka

Profil se isporučuje sa Stripes dizajnerskom rešetkom. Rešetka ima pravilno raspoređene uzdužne otvore kroz koje voda ulazi u unutrašnjost profila i dalje se usmerava prema podnom slivniku.

Karakteristike Stripes rešetke:

• uzdužno oblikovani odvodni otvori
• ravnomeran raspored otvora
• površina od nerđajućeg čelika
• elektropolirana završna obrada
• uklonjiva konstrukcija
• pristup mrežici za kosu
• pristup unutrašnjosti profila
• Tip & Flip sistem uklanjanja
• uklanjanje bez dodatnog alata

Stripes rešetka uključena je u sadržaj isporuke i nije je potrebno kupovati posebno.

Nerđajući čelik AISI 304

ACO ShowerDrain S+ profil i Stripes rešetka izrađeni su od nerđajućeg čelika kvaliteta AISI 304.

Karakteristike materijala:

• otpornost na vlagu
• pogodnost za upotrebu u tuš prostoru
• čvrsta i stabilna konstrukcija
• higijenska površina
• jednostavno održavanje
• dugotrajna upotreba
• precizno oblikovani elementi
• mogućnost uklanjanja površinskih naslaga

Redovno održavanje sprečava nakupljanje kamenca, sapunice i drugih nečistoća na vidljivim i unutrašnjim površinama profila.

Elektropolirana površina

Površina profila i Stripes rešetke je elektropolirana. Ovim postupkom dobija se glatka i ujednačena metalna završna obrada koja olakšava održavanje.

Elektropolirana površina doprinosi:

• glatkoj metalnoj površini
• ujednačenom izgledu
• lakšem uklanjanju nečistoća
• smanjenom zadržavanju naslaga
• jednostavnijem brisanju
• dugotrajnom izgledu vidljivih delova

Profil se može kombinovati sa hromiranim slavinama, profilima tuš kabina, usponskim tuševima, tuš ružama, tuš ručicama i kupatilskom galanterijom.

Integrisani uzdužni i poprečni pad

ACO ShowerDrain S+ profil ima fabrički izveden uzdužni i poprečni pad koji usmerava vodu prema mestu povezivanja sa S+ podnim slivnikom.

Integrisani pad doprinosi:

• usmeravanju vode prema slivniku
• smanjenom zadržavanju vode
• ispiranju unutrašnjosti profila
• jednostavnijem čišćenju
• pravilnom funkcionisanju sistema
• smanjenom nakupljanju nečistoća

Integrisani pad profila ne zamenjuje potreban pad podne obloge. Podne pločice moraju biti pravilno postavljene sa padom prema odvodnoj liniji.

Širina profila 55 mm

Vidljiva širina ACO ShowerDrain S+ profila iznosi 55 mm. Uska konstrukcija omogućava da veći deo površine tuš prostora ostane prekriven podnim pločicama.

Profil širine 55 mm može se uklopiti sa:

• pločicama velikog formata
• pločicama u imitaciji kamena
• jednobojnim podnim pločicama
• mozaikom
• pločicama sa naglašenim fugama
• zidnim položajem odvoda
• profilom postavljenim unutar tuš površine

Pri postavljanju pločica potrebno je ostaviti odgovarajući završni spoj uz metalnu ivicu profila.

Prilagođavanje visini podne obloge

Profil se može prilagoditi različitim visinama završne podne obloge. ACO navodi mogućnost ugradnje uz pločice visine manje od 10 mm bez dodatnog skraćivanja, dok se za više podne obloge koristi produžni element koji je uključen u isporuku.

Prilikom određivanja visine potrebno je uzeti u obzir:

• debljinu podne pločice
• debljinu lepka
• visinu hidroizolacije
• nivo košuljice
• položaj profila
• visinu S+ podnog slivnika
• završni nivo poda

Profil mora biti postavljen tako da njegova gornja ivica bude pravilno usklađena sa završnom površinom pločica.

Produžni element u kompletu

Uz profil se isporučuje produžni element namenjen za prilagođavanje završnoj podnoj oblozi visine od 15 do 35 mm, mereno od gornje ivice košuljice.

Produžni element može biti potreban kod:

• debljih keramičkih pločica
• ploča od prirodnog kamena
• većeg sloja lepka
• viših podnih obloga
• posebnih konstrukcija poda

Pre ugradnje potrebno je precizno izmeriti ukupnu visinu pločice i lepka.

Tip & Flip sistem uklanjanja rešetke

ACO Tip & Flip sistem omogućava uklanjanje Stripes rešetke bez korišćenja posebnog alata. Pritiskom na odgovarajući deo rešetke njena suprotna strana se podiže, nakon čega se rešetka može izvaditi.

Uklanjanje rešetke omogućava:

• pristup mrežici za kosu
• čišćenje unutrašnjosti profila
• uklanjanje sapunice i naslaga
• ispiranje odvodne zone
• proveru prolaza prema slivniku
• redovno održavanje sistema

Rešetka ne treba da bude zalepljena, fugovana ili blokirana sanitarnim silikonom. Stripes rešetka, mrežica za kosu i produžni element nalaze se u sadržaju isporuke.

Mrežica za kosu

U sadržaj isporuke uključena je mrežica za kosu. Njena funkcija je da zadrži kosu i krupnije nečistoće pre nego što dospeju u S+ podni slivnik i kanalizacionu cev.

Mrežicu treba redovno:

• izvaditi iz profila
• očistiti od kose
• isprati mlakom vodom
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje mrežice pomaže u održavanju nesmetanog protoka vode.

Klasa opterećenja K3

ACO ShowerDrain S+ profil pripada klasi opterećenja K3 prema standardu DIN EN 1253-1. Namenjen je za pešačko opterećenje u kupatilskim i tuš prostorima.

Može se koristiti u:

• privatnim kupatilima
• hotelskim kupatilima
• apartmanima
• spa prostorima
• svlačionicama
• sanitarnim prostorima

Profil i rešetka moraju biti pravilno postavljeni i oslonjeni kako bi se opterećenje ravnomerno prenelo na podnu konstrukciju.

Odvodni kapacitet sa S+ slivnikom od 50 mm

Kada se Stripes profil kombinuje sa odgovarajućim ACO ShowerDrain S+ podnim slivnikom sa vodenim zatvaračem visine 50 mm, kapacitet odvoda može iznositi:

• Pri nadvišenju vode od 20 mm: do 0,8 l/s
• Pri nadvišenju vode od 10 mm: do 0,7 l/s

Konačan protok zavisi od pravilne ugradnje, pada poda, odvodne cevi, čistoće sistema i izabrane varijante slivnika.

Odvodni kapacitet sa S+ slivnikom od 30 mm

Kada se Stripes profil kombinuje sa nižim ACO ShowerDrain S+ podnim slivnikom sa vodenim zatvaračem visine 30 mm, kapacitet odvoda može iznositi:

• Pri nadvišenju vode od 20 mm: do 0,6 l/s
• Pri nadvišenju vode od 10 mm: do 0,4 l/s

Niži podni slivnik namenjen je situacijama u kojima je raspoloživa ugradna visina ograničena. Navedeni kapaciteti odnose se na kompletan sistem sa Stripes profilom i odgovarajućim podnim slivnikom.

S+ podni slivnik i sifon nisu uključeni

ACO 90105104 obuhvata profil za tuš kanalicu sa Stripes rešetkom i pratećim elementima, ali ne obuhvata donji S+ podni slivnik sa sifonom.

Posebno se kupuju:

• ACO ShowerDrain S+ podni slivnik
• sifonski sklop
• priključak na kanalizacionu instalaciju
• odvodne cevi
• hidroizolacioni materijal
• podne pločice
• lepak za pločice
• fug masa
• ostali montažni materijal

S+ podni slivnik treba odabrati prema raspoloživoj ugradnoj visini, potrebnom vodenom zatvaraču i zahtevanom kapacitetu odvoda.

Zvučna zaštita

ACO ShowerDrain S+ sistem usklađen je sa zahtevima zvučne zaštite prema standardima DIN 4109 i VDI 4100. Konačne performanse zavise od pravilne ugradnje kompletnog sistema i konstrukcije poda.

Za smanjenje prenosa buke potrebno je:

• pratiti tehničko uputstvo proizvođača
• pravilno pozicionirati podni slivnik
• izbeći krute zvučne mostove
• koristiti predviđene montažne elemente
• pravilno izvesti košuljicu
• uskladiti sistem sa zahtevima objekta

Ugradnja uz zid

ACO ShowerDrain S+ profil može se postaviti uz zid tuš prostora. Kod zidne ugradnje pad poda se najčešće izvodi u jednom pravcu, prema odvodnom profilu.

Pri zidnoj ugradnji potrebno je proveriti:

• spoj zida i poda
• pravilno izvedenu hidroizolaciju
• položaj zidnih pločica
• razmak profila od zida
• završni spoj uz profil
• mogućnost uklanjanja rešetke
• pravilan pad poda

Posebnu pažnju treba posvetiti hidroizolaciji ugla između poda i zida.

Ugradnja unutar tuš površine

Profil se može postaviti i unutar površine tuš prostora. U tom slučaju pod se oblikuje tako da voda sa odgovarajućih strana otiče prema odvodnoj liniji.

Potrebno je pravilno uskladiti:

• položaj profila
• pad podnih pločica
• raspored fuga
• položaj S+ podnog slivnika
• visinu košuljice
• hidroizolacioni sistem
• završnu obradu poda

Profil mora ostati dostupan za redovno čišćenje i uklanjanje Stripes rešetke.

Hidroizolacija tuš prostora

ACO ShowerDrain S+ profil mora biti pravilno povezan sa hidroizolacionim sistemom kupatila.

Hidroizolacija treba da obuhvati:

• pripremljenu i stabilnu podlogu
• odgovarajući hidroizolacioni premaz
• zaptivne trake u uglovima
• pravilno zaptivanje oko podnog slivnika
• povezivanje svih prodora
• kontrolu nepropusnosti
• zaštitu pre postavljanja pločica

Ugradnju treba izvesti prema tehničkom uputstvu proizvođača i pravilima za izvođenje mokrih prostora.

Čišćenje i održavanje

Redovno čišćenje omogućava nesmetan protok vode i očuvanje elektropolirane površine profila i Stripes rešetke.

Preporučeni postupak:

• ukloniti Stripes rešetku pomoću Tip & Flip sistema
• izvaditi mrežicu za kosu
• ukloniti kosu i krupnije nečistoće
• isprati mrežicu mlakom vodom
• očistiti unutrašnjost profila
• očistiti otvore na rešetki
• proveriti prolaz prema podnom slivniku
• isprati površine čistom vodom
• osušiti vidljive metalne delove
• vratiti mrežicu i rešetku

Za čišćenje se preporučuju:

• meka krpa
• nežan sunđer
• meka četka
• mlaka voda
• blago pH neutralno sredstvo
• sredstvo pogodno za nerđajući čelik

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• oštre metalne predmete
• agresivna sredstva sa hlorom
• jake kiseline
• koncentrovane rastvarače
• grube četke

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain S+ profil dužine 1200 mm
• Stripes dizajnersku rešetku
• mrežicu za kosu
• produžni element
• integrisani uzdužni i poprečni pad
• elektropoliranu završnu obradu
• Tip & Flip sistem uklanjanja rešetke
• šifru artikla 90105104

Artikal ne obuhvata:

• ACO ShowerDrain S+ podni slivnik
• sifonski sklop
• kanalizacionu cev
• hidroizolacioni materijal
• podne pločice
• lepak za pločice
• fug masu
• ostali montažni materijal
