Opis

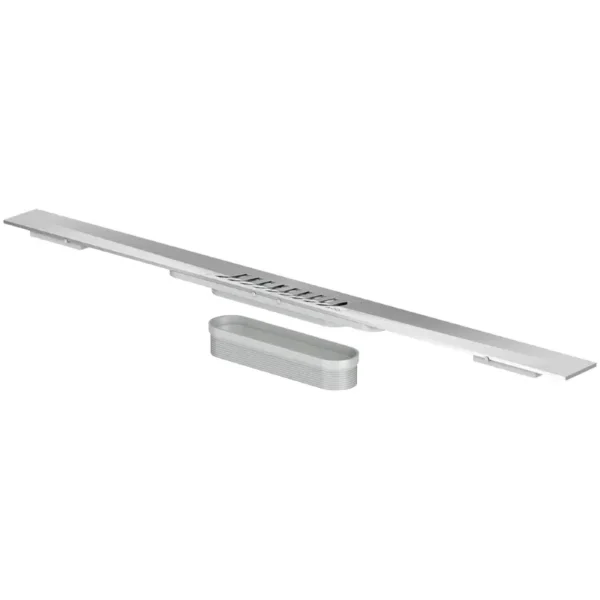

ACO ShowerDrain S+ profil za tuš kanalicu sa Stripes rešetkom 80 cm 90105101

Profil za tuš kanalicu sa Stripes rešetkom

ACO ShowerDrain S+ 90105101 je profil za tuš kanalicu sa Stripes rešetkom, namenjen za formiranje linijskog odvoda u tuš prostorima izvedenim bez klasične tuš kade. Postavlja se u nivou završne podne obloge i povezuje sa odgovarajućim ACO ShowerDrain S+ podnim slivnikom.

Profil predstavlja gornji, vidljivi deo modularnog odvodnog sistema. U kompletu se nalazi Stripes rešetka sa uzdužnim otvorima kroz koje voda ulazi u unutrašnjost profila i dalje se usmerava prema zasebnom podnom slivniku.

Dužina od 800 mm pogodna je za tuš prostore manjih i standardnih dimenzija. Profil se može postaviti uz zid ili unutar tuš površine, u zavisnosti od rasporeda pločica, položaja odvoda i projektovanog pada poda.

ACO ShowerDrain S+ modularni sistem

ACO ShowerDrain S+ sistem sastoji se od dva osnovna dela:

• profila za tuš kanalicu sa odgovarajućom rešetkom
• zasebnog S+ podnog slivnika sa sifonom

Modularna konstrukcija omogućava da se profil odgovarajuće dužine kombinuje sa podnim slivnikom koji odgovara raspoloživoj ugradnoj visini i potrebnom kapacitetu odvoda.

Profil 90105101 ne predstavlja kompletan odvodni sistem bez odgovarajućeg S+ podnog slivnika. Podni slivnik sa sifonom potrebno je izabrati i kupiti posebno.

Šifra artikla 90105101

Ovaj opis odnosi se na ACO ShowerDrain S+ profil za tuš kanalicu sa Stripes rešetkom, šifra artikla 90105101.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain S+
• Dizajn rešetke: Stripes
• Šifra artikla: 90105101
• Dužina: 800 mm
• Dužina: 80 cm
• Širina: 55 mm
• Materijal: nerđajući čelik AISI 304
• Površina: elektropolirana
• EAN: 4002626898159
• Podni slivnik: kupuje se posebno

Šifra proizvoda u nazivu, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi se bez tačaka.

Dužina profila 800 mm

Fabrička dužina profila iznosi 800 mm, odnosno 80 cm. Profil je potrebno uskladiti sa dimenzijama tuš prostora, rasporedom pločica i položajem podnog slivnika.

Prilikom izbora dužine treba proveriti:

• širinu tuš prostora
• udaljenost između zidova
• položaj profila
• raspored podnih pločica
• položaj fuga
• pad poda prema odvodu
• položaj S+ podnog slivnika
• završnu visinu podne obloge
• mogućnost uklanjanja rešetke

Dužina od 80 cm predstavlja nominalnu fabričku dužinu profila, dok se zasebni podni slivnik bira prema konstrukciji poda.

Mogućnost skraćivanja do 80 mm

Profil se može skratiti na mestu ugradnje ukupno do 80 mm. Na taj način fabrička dužina od 800 mm može se prilagoditi potrebnoj meri do približno 720 mm.

Mogućnost skraćivanja olakšava prilagođavanje:

• stvarnim građevinskim merama
• širini tuš prostora
• rasporedu podnih pločica
• položaju fuga
• završnoj obradi uz zid
• manjim odstupanjima tokom gradnje

Skraćivanje treba obaviti odgovarajućim alatom za obradu nerđajućeg čelika. Nakon sečenja ivice moraju biti ravne, očišćene i obrađene tako da ne ostanu oštri delovi.

Dimenzije profila

Osnovne dimenzije ACO ShowerDrain S+ profila 90105101 iznose:

• Dužina: 800 mm
• Širina: 55 mm
• Visina: približno 12 mm

Širina od 55 mm formira usku i diskretnu odvodnu liniju koja se uklapa sa različitim formatima podnih pločica.

Pre montaže potrebno je proveriti ukupnu visinu svih slojeva poda:

• noseće podloge
• košuljice
• hidroizolacije
• lepka za pločice
• podne pločice
• produžnog elementa
• profila
• podnog slivnika

Stripes rešetka

Profil se isporučuje sa Stripes dizajnerskom rešetkom. Rešetka ima uzdužne otvore raspoređene duž površine, kroz koje voda prolazi u unutrašnjost profila.

Karakteristike Stripes rešetke:

• uzdužno oblikovani odvodni otvori
• ravnomeran raspored otvora
• konstrukcija od nerđajućeg čelika
• elektropolirana površina
• uklonjiva konstrukcija
• pristup mrežici za kosu
• pristup unutrašnjosti profila
• uklanjanje bez posebnog alata

Stripes rešetka uključena je u sadržaj isporuke i nije je potrebno kupovati posebno.

Nerđajući čelik AISI 304

Profil i Stripes rešetka izrađeni su od nerđajućeg čelika kvaliteta AISI 304. Materijal je prilagođen redovnom kontaktu sa vodom i korišćenju u kupatilskim i tuš prostorima.

Karakteristike nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• jednostavno održavanje
• dugotrajna upotreba
• mogućnost uklanjanja naslaga
• uklapanje sa hromiranom kupatilskom opremom
• pogodnost za tuš prostore u nivou poda

Redovno održavanje površine sprečava nakupljanje kamenca, sapunice i drugih nečistoća.

Elektropolirana završna obrada

Površina profila i Stripes rešetke je elektropolirana. Ovakva obrada daje metalu glatku i ujednačenu površinu i olakšava redovno čišćenje.

Elektropolirana površina doprinosi:

• jednostavnijem uklanjanju nečistoća
• smanjenom zadržavanju naslaga
• ujednačenom metalnom izgledu
• lakšem brisanju
• održavanju higijene
• uklapanju sa drugom metalnom opremom

Za čišćenje treba koristiti meku krpu, nežan sunđer i blago sredstvo pogodno za nerđajući čelik.

Integrisani uzdužni i poprečni pad

Profil ima fabrički izveden uzdužni i poprečni pad. Konstrukcija usmerava vodu prema mestu povezivanja sa S+ podnim slivnikom i doprinosi smanjenom zadržavanju vode unutar profila.

Integrisani pad doprinosi:

• usmeravanju vode prema slivniku
• smanjenom zadržavanju vode
• lakšem ispiranju profila
• jednostavnijem čišćenju
• smanjenom nakupljanju nečistoća
• pravilnom radu kompletnog sistema

Pad unutar profila ne zamenjuje potreban pad poda. Podne pločice moraju biti pravilno postavljene sa padom prema odvodnom profilu.

Prilagođavanje visini podne obloge

Profil se može prilagoditi različitim visinama završne podne obloge. Za više pločice ili druge deblje završne materijale koristi se produžni element koji je uključen u sadržaj isporuke.

Produžni element omogućava prilagođavanje podnoj oblozi visine od približno 15 do 35 mm, mereno od gornje ivice košuljice.

Prilikom podešavanja potrebno je uzeti u obzir:

• debljinu pločice
• debljinu lepka
• nivo košuljice
• položaj hidroizolacije
• visinu profila
• visinu podnog slivnika
• završni nivo poda

Profil mora biti postavljen tako da njegova gornja površina bude pravilno usklađena sa završnim nivoom pločica.

Produžni element u kompletu

Produžni element namenjen je za prilagođavanje profila debljim završnim podnim oblogama.

Može se koristiti kod:

• debljih keramičkih pločica
• ploča od prirodnog kamena
• većeg sloja lepka
• viših podnih obloga
• posebnih konstrukcija poda

Pre postavljanja potrebno je precizno izmeriti ukupnu visinu pločice i lepka kako bi profil bio pravilno nivelisan.

Tip & Flip uklanjanje rešetke

Stripes rešetka može se ukloniti bez upotrebe posebnog alata. Pritiskom na predviđeni deo rešetke njena druga strana se podiže, nakon čega se rešetka može izvaditi.

Uklanjanje rešetke omogućava:

• pristup mrežici za kosu
• čišćenje unutrašnjosti profila
• uklanjanje sapunice i naslaga
• ispiranje odvodne zone
• proveru prolaza prema podnom slivniku
• redovno održavanje sistema

Rešetka ne treba da bude zalepljena, fugovana ili blokirana sanitarnim silikonom.

Mrežica za kosu

U sadržaj isporuke uključena je mrežica za kosu koja zadržava kosu i krupnije nečistoće pre nego što dospeju u podni slivnik i kanalizacionu instalaciju.

Mrežicu treba redovno:

• izvaditi iz profila
• očistiti od kose
• isprati mlakom vodom
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje mrežice doprinosi nesmetanom protoku vode i smanjuje mogućnost začepljenja odvoda.

Klasa opterećenja K3

ACO ShowerDrain S+ profil namenjen je za pešačko opterećenje u kupatilskim i tuš prostorima, u klasi opterećenja K3 prema standardu DIN EN 1253-1.

Može se koristiti u:

• privatnim kupatilima
• hotelskim kupatilima
• apartmanima
• spa prostorima
• svlačionicama
• sanitarnim prostorima

Profil i rešetka moraju biti pravilno postavljeni i oslonjeni kako bi se opterećenje ravnomerno prenelo na podnu konstrukciju.

Odvodni kapacitet sa slivnikom od 50 mm

Kada se Stripes profil kombinuje sa odgovarajućim S+ podnim slivnikom sa vodenim zatvaračem visine 50 mm, kapacitet odvoda može iznositi:

• Pri nadvišenju vode od 20 mm: do 0,8 l/s
• Pri nadvišenju vode od 10 mm: do 0,7 l/s

Konačan kapacitet zavisi od izabranog podnog slivnika, pada poda, odvodne cevi, pravilne ugradnje i redovnog održavanja.

Odvodni kapacitet sa slivnikom od 30 mm

Kada se profil kombinuje sa nižim S+ podnim slivnikom sa vodenim zatvaračem visine 30 mm, kapacitet odvoda može iznositi:

• Pri nadvišenju vode od 20 mm: do 0,6 l/s
• Pri nadvišenju vode od 10 mm: do 0,4 l/s

Niža varijanta podnog slivnika može se koristiti kada je raspoloživa ugradna visina ograničena.

S+ podni slivnik i sifon nisu uključeni

ACO 90105101 obuhvata profil za tuš kanalicu sa Stripes rešetkom i pratećim elementima, ali ne obuhvata podni slivnik sa sifonom.

Posebno se kupuju:

• ACO ShowerDrain S+ podni slivnik
• sifonski sklop
• priključak na kanalizacionu instalaciju
• odvodna cev
• hidroizolacioni materijal
• podne pločice
• lepak za pločice
• fug masa
• ostali montažni materijal

Podni slivnik treba izabrati prema raspoloživoj ugradnoj visini, potrebnom kapacitetu odvoda i visini vodenog zatvarača.

Ugradnja uz zid

Profil se može postaviti uz zid tuš prostora. Kod zidne ugradnje pod se najčešće izvodi sa padom u jednom pravcu, prema odvodnom profilu.

Pri zidnoj ugradnji potrebno je obratiti pažnju na:

• spoj zida i poda
• položaj hidroizolacije
• razmak profila od zida
• završnu obradu pločica
• pravilan pad poda
• mogućnost uklanjanja rešetke
• pristup radi čišćenja

Posebnu pažnju treba posvetiti zaptivanju spoja zida i poda.

Ugradnja unutar tuš površine

Profil se može postaviti i unutar površine tuš prostora. U tom slučaju potrebno je formirati odgovarajući pad poda prema odvodnoj liniji sa jedne ili više strana.

Potrebno je pravilno uskladiti:

• položaj profila
• pad podnih pločica
• raspored fuga
• položaj S+ podnog slivnika
• visinu košuljice
• hidroizolacioni sistem
• završnu obradu poda

Profil mora ostati dostupan za redovno čišćenje i uklanjanje Stripes rešetke.

Hidroizolacija tuš prostora

Profil i zasebni podni slivnik moraju biti pravilno povezani sa hidroizolacionim sistemom kupatila.

Hidroizolacija treba da obuhvati:

• stabilnu i pripremljenu podlogu
• hidroizolacioni premaz
• zaptivne trake u uglovima
• pravilno zaptivanje oko slivnika
• zaptivanje svih prodora
• kontrolu nepropusnosti
• zaštitu hidroizolacije pre postavljanja pločica

Ugradnju treba izvršiti prema tehničkom uputstvu proizvođača i pravilima za izvođenje mokrih prostora.

Čišćenje i održavanje

Redovno čišćenje omogućava nesmetan protok vode i očuvanje elektropolirane površine profila i Stripes rešetke.

Preporučeni postupak:

• ukloniti Stripes rešetku
• izvaditi mrežicu za kosu
• ukloniti kosu i krupnije nečistoće
• isprati mrežicu mlakom vodom
• očistiti unutrašnjost profila
• očistiti otvore na rešetki
• proveriti prolaz prema podnom slivniku
• isprati površine čistom vodom
• osušiti vidljive metalne delove
• vratiti mrežicu i rešetku

Za čišćenje se preporučuju:

• meka krpa
• nežan sunđer
• meka četka
• mlaka voda
• blago pH neutralno sredstvo
• sredstvo pogodno za nerđajući čelik

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• oštre metalne predmete
• agresivna sredstva sa hlorom
• jake kiseline
• koncentrovane rastvarače
• grube četke

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain S+ profil dužine 800 mm
• Stripes dizajnersku rešetku
• mrežicu za kosu
• produžni element
• integrisani uzdužni i poprečni pad
• elektropoliranu završnu obradu
• mogućnost uklanjanja rešetke bez alata
• šifru artikla 90105101

Artikal ne obuhvata:

• ACO ShowerDrain S+ podni slivnik
• sifonski sklop
• kanalizacionu cev
• hidroizolacioni materijal
• podne pločice
• lepak za pločice
• fug masu
• ostali montažni materijal
