Opis proizvoda

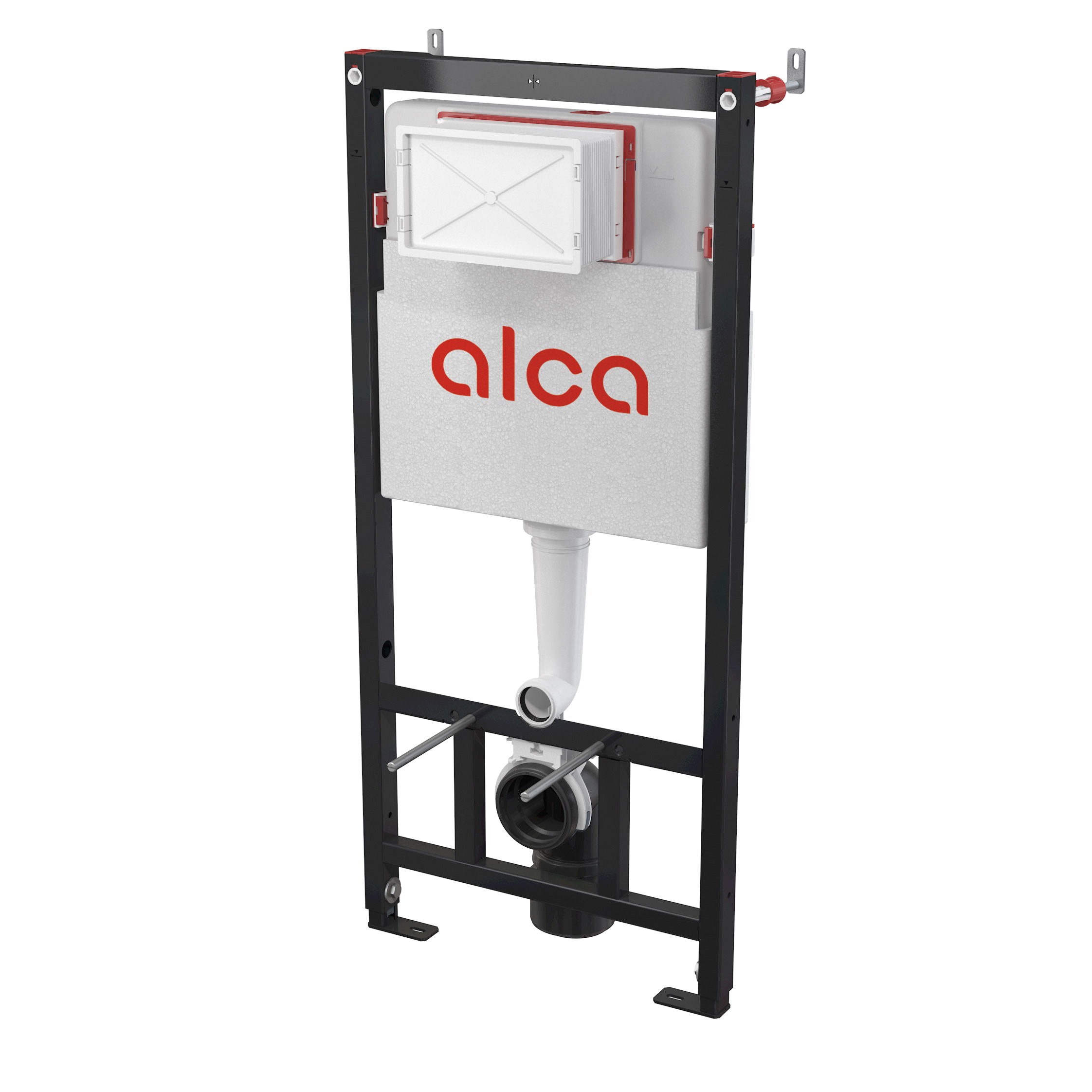

ALCA PLAST Basic ugradni vodokotlić AM101/1120 predstavlja kompletan predzidni instalacioni sistem za odgovarajuću konzolnu WC šolju i suvu gradnju. Model pripada Basic liniji i proizvođač ga vodi pod oznakom AM101/1120 Sádromodul. Konstrukcija objedinjuje samonoseći metalni okvir, ugradni rezervoar, ventile, priključne elemente i nosače potrebne za pripremu WC instalacije iza završne zidne obloge. Nakon završetka kupatila okvir i rezervoar ostaju skriveni, dok su vidljivi samo konzolna WC šolja i izabrana ALCA aktivaciona tipka.

Namena za suvu gradnju

AM101/1120 projektovan je za suvu odnosno gips-kartonsku gradnju. Može da se montira ispred nosećeg zida ili u odgovarajuću suvomontažnu konstrukciju. Samonoseći okvir preuzima opterećenje WC šolje i prenosi ga na pravilno pripremljenu konstrukciju i pod.

To omogućava da se moderan konzolni WC koristi i tamo gde završni zid nije masivna zidana konstrukcija.

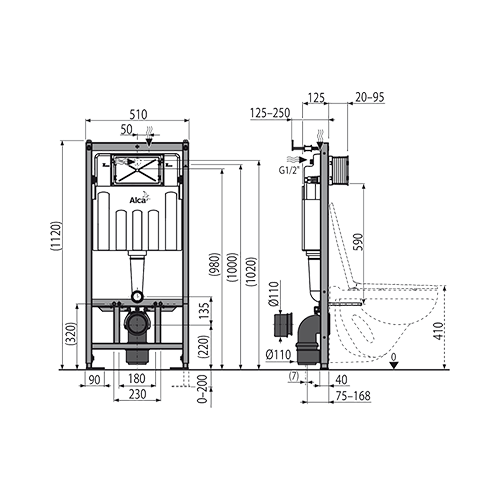

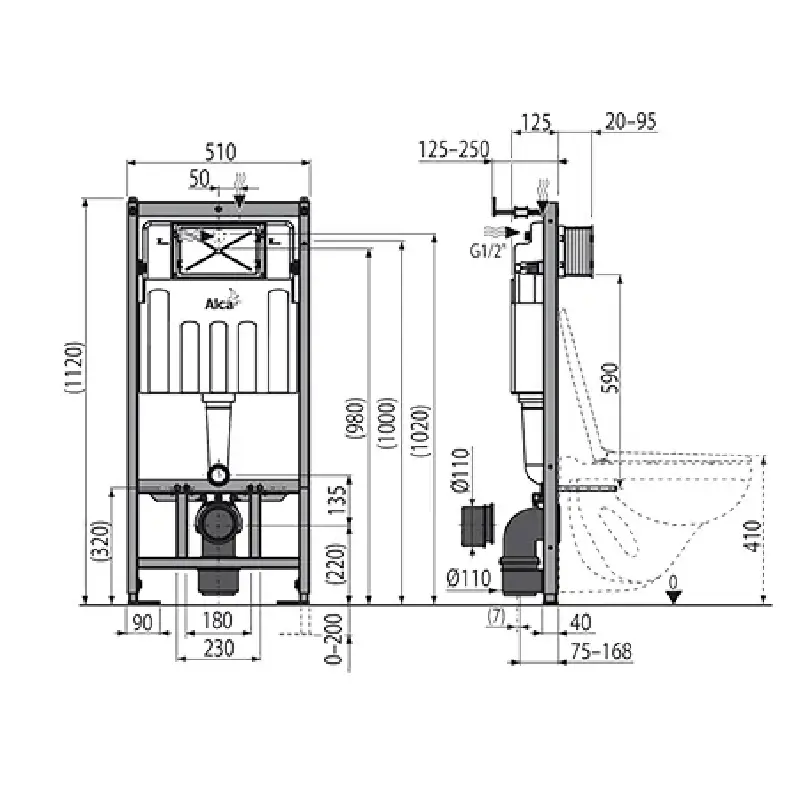

Dimenzije

Potvrđene dimenzije proizvoda iznose približno 1130x145x520 mm, odnosno 113×14,5×52 cm. Ove mere predstavljaju fizički format modula i važne su za planiranje predzida, naročito u manjim kupatilima.

Zvanična instalaciona dubina osnovnog sistema iznosi približno 125 mm, uz dodatna podešavanja nosača i priključne zone prema konkretnoj montaži.

Ugradna visina 112 cm

Oznaka 1120 u nazivu modela odnosi se na konstrukcijsku visinu sistema od približno 1120 mm. To je standardna visina velikog broja predzidnih WC modula i omogućava klasičnu prednju poziciju aktivacione tipke.

Konačna visina WC šolje ne određuje se samo ovom merom, već položajem nosača, završnim podom i konkretnom sanitarnom keramikom.

Samonoseći metalni okvir

Okvir je izrađen od praškasto zaštićenog metala. Konstrukcija služi kao noseća osnova za konzolnu WC šolju i omogućava stabilno pričvršćivanje unutar suvomontažnog sistema.

Metalni ram ostaje potpuno skriven iza završne obloge, pa njegova osnovna uloga nije dekorativna već konstrukcijska.

Test opterećenja 400 kg

Proizvođač navodi test opterećenja do 400 kg. Ovaj podatak odnosi se na testiranu noseću konstrukciju sistema kada je pravilno montirana prema uputstvu.

Ne treba ga tumačiti kao dozvolu za nepravilno pričvršćivanje ili oslanjanje modula samo na završnu gips-kartonsku ploču.

Podesive noge 0–20 cm

Noge modula mogu da se podešavaju u rasponu 0–200 mm. To omogućava usklađivanje sa različitim nivoima poda, košuljice i završne keramike.

Visinska podešavanja treba izvršiti prema koti gotovog poda, a ne samo prema sirovoj betonskoj ploči.

Razmak pričvršćenja WC šolje

AM101/1120 podržava konzolne WC šolje sa razmakom pričvrsnih tačaka od 180 ili 230 mm. To pokriva veliki broj standardnih zidnih WC keramika.

Pre zatvaranja predzida ipak je preporučljivo proveriti tehnički crtež konkretne šolje kako bi visina i svi priključci bili pravilno postavljeni.

Zapremina vodokotlića 9 l

Zvanična zapremina rezervoara iznosi 9 litara. Sistem koristi podesivo dvokoličinsko ispiranje, pa kompletna količina vode u rezervoaru ne mora biti ispuštena pri svakom aktiviranju.

Dodatno je predviđena higijenska rezerva od 3 litra.

Malo ispiranje

Mala količina ispiranja može da se podešava u rasponu približno 2,5–3,5 litara. Fabričko podešavanje iznosi 3 litra.

Mogućnost podešavanja omogućava usklađivanje potrošnje vode sa konkretnom WC šoljom i zahtevima instalacije.

Veliko ispiranje

Velika količina vode podesiva je u rasponu od 6 do 9 litara, dok je fabrička vrednost 6 litara. Nije potrebno automatski koristiti maksimalnu zapreminu ako konkretna keramika pravilno funkcioniše sa manjom podešenom količinom.

Pravilno podešavanje doprinosi racionalnijoj potrošnji vode.

Dvokoličinsko upravljanje

Vodokotlić je predviđen za dve količine ispiranja. Korisnik putem odgovarajuće dvokoličinske ALCA tipke bira malo ili veliko ispiranje.

Aktivaciona tipka predstavlja zaseban vidljivi element i može se izabrati prema dizajnu kupatila.

Kompatibilnost sa ALCA tipkama

Zvanični proizvođač navodi kompatibilnost modula sa svim ALCA aktivacionim tipkama predviđenim za ovaj sistem. To omogućava veliki izbor boja, materijala i dizajna bez promene osnovnog vodokotlića.

Tipka se ipak najčešće nabavlja zasebno osim ako konkretan prodajni paket izričito navodi da je uključena.

Priključak vode G1/2″

Vodokotlić ima priključak vode G1/2″. Dovod se može organizovati kroz predviđene montažne otvore, a proizvođač navodi mogućnost dovoda sa više strana konstrukcije.

U sistem je uključen odgovarajući ugaoni ventil za kontrolu dovoda vode.

Radni pritisak

Zvanični funkcionalni opseg pritiska iznosi približno 0,05–1,6 MPa, dok proizvođač kao preporučeni opseg navodi 0,3–0,5 MPa.

Pravilni uslovi dovoda doprinose stabilnom i tihom radu plovka i normalnom vremenu punjenja rezervoara.

Zaštita od kondenzacije

Rezervoar koristi polistirensku izolacionu konstrukciju koja doprinosi sprečavanju kondenzacije na njegovoj spoljašnjoj površini. Istovremeno izolacioni sloj pomaže u smanjenju prenosa vibracija iz vodokotlića prema građevinskoj konstrukciji.

Ovo je posebno korisno kada je modul ugrađen u lagani predzid.

Jednodelni rezervoar

Proizvođač navodi da je rezervoar izrađen kao jedna celina, što doprinosi pouzdanosti vodonepropusne konstrukcije. Manji broj konstrukcijskih spojeva na samom telu rezervoara smanjuje broj potencijalnih mesta propuštanja.

Podesivi nosač odvoda

Nosač priključnog odvodnog kolena može da se podešava kroz više položaja, što olakšava precizno centriranje kanalizacionog priključka prema WC šolji.

Odvod treba podesiti pre zatvaranja zida i bez trajnog mehaničkog naprezanja.

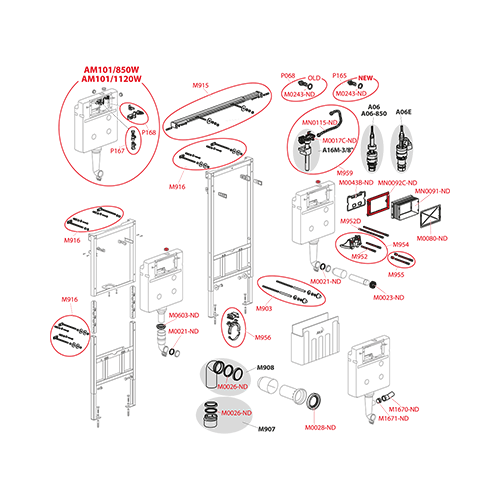

Sadržaj sistema

Zvanični Alcadrain navodi vodokotlić sa plovnim i odvodnim ventilom, samonoseći okvir, priključak vode sa ugaonim ventilom, set za pričvršćivanje, M12 elemente za WC šolju, odvodno koleno HT 90/90 od PE-HD, redukciju 90/110, odgovarajuće zaptivke, zaštitne čepove i servisne elemente.

U sadržaju se navodi i set za ubacivanje WC tableta, što predstavlja dodatnu praktičnu funkciju aktuelne konfiguracije proizvoda.

Priključno koleno 90/90

U kompletu je predviđeno odvodno koleno HT 90/90 od PE-HD materijala. Ono omogućava povezivanje WC keramike sa odvodnom instalacijom u predzidu.

Dodatna redukcija 90/110 omogućava prilagođavanje odgovarajućoj kanalizacionoj cevi.

Servis bez alata

Alcadrain navodi mogućnost održavanja osnovnih funkcionalnih komponenti bez korišćenja alata. Pristup se ostvaruje kroz otvor iza aktivacione tipke.

To omogućava servis plovnog i odvodnog ventila bez otvaranja završnog zida.

Priprema za senzorsko upravljanje

Proizvođač potvrđuje da je sistem pogodan i za ugradnju odgovarajućeg daljinskog ili senzorskog upravljanja. Ova mogućnost daje dodatnu fleksibilnost kada se ne želi standardna mehanička aktivaciona tipka.

Dodatna elektronika i odgovarajući pribor biraju se zasebno prema konkretnom projektu.

Standardi

Za model AM101/1120 proizvođač navodi standarde EN 14124 i EN 14055. To su relevantne norme za funkcionalne komponente i vodokotliće.

U webshop sadržaju ovaj podatak može biti koristan profesionalnim kupcima i izvođačima.

Provera pre kupovine

Pre poručivanja treba potvrditi šifru AM101/1120, raspoloživi prostor od približno 113×52 cm, potrebnu instalacionu dubinu, položaj kanalizacije i model konzolne WC šolje sa razmakom pričvršćenja 180 ili 230 mm. Takođe treba odlučiti koja ALCA aktivaciona tipka će biti korišćena.

ALCA PLAST Basic AM101/1120 predstavlja kompletno i fleksibilno rešenje za konzolnu WC šolju u suvoj gradnji. Samonoseći okvir testiran na 400 kg, podesive noge, rezervoar od 9 litara, podešavanje malog i velikog ispiranja i široka kompatibilnost sa ALCA tipkama čine ga sistemskim rešenjem pogodnim za novu gradnju i renoviranje modernih kupatila.
