Alca APZ10BLACK tuš kanalica 85 cm sa crnom rešetkom APZ10BLACK-850M

Kompletna crna tuš kanalica 850 mm

Alca APZ10BLACK-850M je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične izdignute tuš kade. Ugrađuje se u podnu konstrukciju, dok perforirana mat crna rešetka ostaje poravnata sa završnim nivoom podnih pločica.

Nominalna dužina kanalice iznosi 850 mm, odnosno 85 cm. Ova dimenzija odgovara standardnim i većim tuš zonama, walk-in tuševima i kabinama u kojima je potrebna duža odvodna linija, ali nema prostora za kanalicu dužine 95 cm.

Fabrička oznaka proizvoda je APZ10BLACK-850M, a zvanični EAN kod 8595580570781. APZ10BLACK serija dostupna je u dužinama od 550, 650, 750, 850 i 950 mm.

APZ10BLACK serija u mat crnoj boji

APZ10BLACK je plastična linijska tuš kanalica sa rubom i perforiranom rešetkom u mat crnoj završnoj obradi. Namenjena je za tuševe izvedene u ravni sa podom i može se postaviti neposredno uz zid ili unutar otvorene tuš zone.

Mat crna završna obrada omogućava uklapanje kanalice sa drugim crnim elementima u kupatilu, kao što su:

• mat crne slavine
• crni usponski tuševi
• crne tuš ruže
• crne tuš ručice
• crni profili tuš kabine
• crna kupatilska galanterija
• crni završni profili
• tamne ili kontrastne podne pločice

Ponavljanje iste završne obrade na kanalici, slavinama i profilima tuš kabine omogućava ujednačeno oblikovanje tuš prostora.

Perforirana rešetka Simple 10

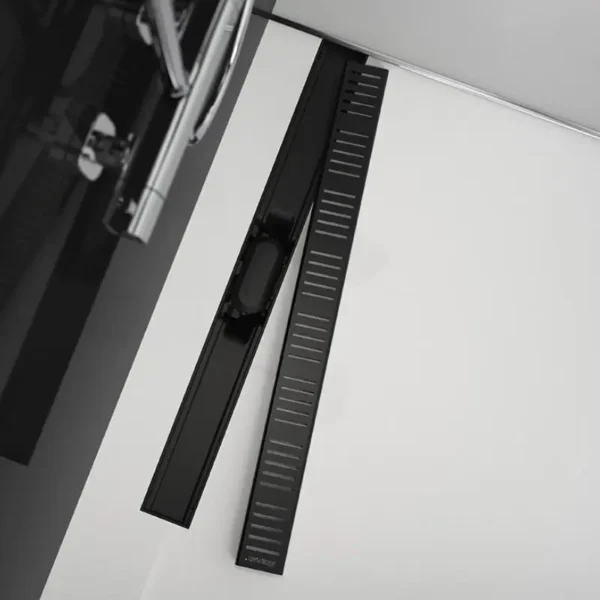

Alca APZ10BLACK-850M isporučuje se sa perforiranom rešetkom Simple 10, izrađenom od nerđajućeg čelika sa mat crnom površinskom obradom. Rešetka se isporučuje sa zaštitnom folijom koja je štiti tokom transporta, montaže i izvođenja završnih građevinskih radova.

Perforirani otvori omogućavaju prihvat vode duž odvodne linije, dok uklonjiva konstrukcija obezbeđuje pristup sifonu i unutrašnjosti kanalice radi čišćenja.

Zaštitnu foliju treba ukloniti tek nakon završetka:

• izvođenja košuljice
• hidroizolacionih radova
• postavljanja pločica
• fugovanja
• silikoniranja
• završnog čišćenja kupatila

Na taj način smanjuje se mogućnost grebanja ili oštećenja crne završne površine.

Dužina kanalice 85 cm

Nominalna dužina modela APZ10BLACK-850M iznosi 850 mm, odnosno 85 cm. Ova dimenzija odgovara većem broju standardnih tuš prostora i omogućava formiranje široke odvodne linije uz zid.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• stvarnu širinu tuš prostora
• ukupne spoljne mere kanalice
• položaj zida
• položaj staklene pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• raspoloživu dubinu poda
• završnu visinu keramike
• potreban pad poda
• pristup sifonu radi čišćenja

Oznaka 850 mm predstavlja nominalnu dužinu proizvoda. Građevinski otvor treba pripremiti prema tehničkom crtežu i stvarnim dimenzijama kanalice.

Crno telo kanalice

Telo APZ10BLACK kanalice izrađeno je od izdržljive plastike prilagođene ugradnji u vlažnu podnu konstrukciju. Crna boja tela usklađena je sa završnom mat crnom rešetkom, pa vidljivi delovi sistema nakon ugradnje formiraju jedinstvenu celinu.

Konstrukcija plastičnog tela doprinosi:

• otpornosti na vlagu
• maloj masi proizvoda
• stabilnoj geometriji kanalice
• preciznom oblikovanju odvodnog kanala
• lakšem pozicioniranju
• jednostavnom pristupu sifonu
• povezivanju sa hidroizolacionim sistemom

Kanalica mora biti pravilno nivelisana, potpuno oslonjena i stabilno pričvršćena pre izvođenja košuljice.

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Alca APZ10BLACK kanalice iznosi 62 mm. Ova vrednost predstavlja minimalnu potrebnu dubinu za smeštaj tela kanalice i sifonskog sklopa, a ne ukupnu debljinu svih završenih podnih slojeva.

Prilikom planiranja potrebno je uračunati:

• položaj odvodne cevi Ø40 mm
• potreban pad kanalizacione instalacije
• visinu sifonskog dela
• podešavanje montažnih nožica
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• pad poda prema kanalici

Minimalna ugradna visina ne može nadoknaditi previsoko postavljenu kanalizacionu cev ili nedovoljan pad odvodne instalacije.

Ukupna instalaciona visina 75–110 mm

Ukupna instalaciona visina kanalice podešava se u rasponu od 75 do 110 mm. U kompletu se nalaze četiri visinski podesive montažne nožice koje omogućavaju precizno nivelisanje i usklađivanje završne visine rešetke sa podnim pločicama.

Podesive nožice omogućavaju:

• nivelisanje kanalice
• uzdužno poravnanje
• podešavanje završne visine
• usklađivanje sa košuljicom
• stabilizaciju pre betoniranja
• poravnanje rešetke sa keramikom

Nakon određivanja položaja kanalicu treba stabilno pričvrstiti priloženim montažnim elementima.

Horizontalni odvod Ø40 mm

Alca APZ10BLACK-850M ima horizontalni odvodni priključak prečnika 40 mm. Priključak je namenjen povezivanju sa kanalizacionom instalacijom koja prolazi kroz podnu konstrukciju.

Pre zatvaranja poda potrebno je proveriti:

• prečnik priključne cevi
• pravac kanalizacione instalacije
• dovoljan pad cevi
• pravilno naleganje spojeva
• stanje zaptivnih elemenata
• stabilnost kanalice
• nepropusnost priključka
• brzinu odvodnjavanja

Kompletan sistem treba ispitati vodom pre izvođenja košuljice, hidroizolacije i završne keramike.

Protok ulazne rešetke 28 l/min

Deklarisani protok ulazne rešetke iznosi 28 litara u minuti.

Stvarni odvodni kapacitet ugrađenog sistema zavisi od:

• pravilne montaže
• pada poda prema kanalici
• pada kanalizacione cevi
• čistoće perforirane rešetke
• čistoće sifona
• količine dlaka i sapunice
• protoka ugrađene tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok i uporediti ga sa deklarisanim kapacitetom kanalice.

Kombinovani SMART sifon

Alca APZ10BLACK-850M isporučuje se sa kombinovanim SMART sifonom. Sistem kombinuje klasični vodeni zatvarač i dodatno mehaničko zatvaranje, čime pruža zaštitu od neprijatnih mirisa i nakon isparavanja vode iz sifona.

Tokom redovnog korišćenja voda u sifonu formira fizičku barijeru između kanalizacije i prostora kupatila. Kada se tuš duže ne koristi i voda delimično ili potpuno ispari, mehanički deo nastavlja da zatvara odvodni prolaz.

SMART sifon naročito je koristan u:

• gostinskim kupatilima
• vikendicama
• apartmanima
• sezonskim objektima
• rezervnim kupatilima
• prostorijama sa podnim grejanjem

Vodeni zatvarač visine 29 mm

Visina vodenog zatvarača iznosi 29 mm, dok je otpornost sifona na pritisak deklarisana na 640 Pa.

Vodeni zatvarač sprečava neposredan prolazak kanalizacionog vazduha prema kupatilu. Nakon isparavanja vode dodatnu zaštitu pruža mehanički deo SMART sifona.

Redovno čišćenje je važno jer dlake, sapunica i druge naslage mogu uticati na protok i pravilno funkcionisanje unutrašnjih elemenata sifona.

Mehaničko čišćenje do odvodne cevi

Nakon uklanjanja perforirane rešetke i sifonskih komponenti omogućen je pristup odvodnom putu radi uklanjanja dlaka, sapunice i drugih nečistoća.

Redovno održavanje obuhvata:

• uklanjanje mat crne rešetke
• vađenje dostupnih sifonskih elemenata
• uklanjanje dlaka i naslaga
• ispiranje unutrašnjih komponenti
• čišćenje tela kanalice
• proveru prolaza prema odvodnoj cevi
• vraćanje svih delova
• proveru protoka puštanjem vode

Redovno održavanje doprinosi očuvanju deklarisanog protoka i smanjuje mogućnost zadržavanja vode u tuš prostoru.

Klasa opterećenja K3

Alca APZ10BLACK-850M pripada klasi opterećenja K3 i predviđena je za maksimalno opterećenje do 300 kg, uz pravilnu montažu i potpuno oslanjanje tela kanalice.

Kanalica se može koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• tuš zonama bez visokog praga
• pristupačnim kupatilima

Nosivost kompletnog ugrađenog sistema zavisi i od kvaliteta košuljice, stabilnosti podne keramike i pravilnog oslanjanja tela kanalice.

Ugradnja uz zid

Alca APZ10BLACK-850M može se postaviti neposredno uz zid tuš prostora. Kod ovog načina ugradnje pod se najčešće izvodi sa jednosmernim padom prema odvodnoj liniji.

Ugradnja uz zid omogućava:

• jednostavnije formiranje pada poda
• korišćenje većih formata pločica
• manji broj dijagonalnih rezova
• postavljanje odvoda van centralne zone stajanja
• uklapanje sa staklenom pregradom
• uredniji raspored fuga

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Kanalica se može postaviti i unutar otvorene tuš zone. U tom slučaju pad poda formira se prema kanalici sa jedne ili više strana.

Potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• završnu visinu rešetke
• položaj staklene pregrade
• pristup sifonu radi održavanja

Rešetka mora ostati uklonjiva nakon završetka svih građevinskih i keramičarskih radova.

Povezivanje sa hidroizolacijom

U sadržaju isporuke nalazi se samolepljiva hidroizolaciona traka namenjena povezivanju kanalice sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko kompletnog tela kanalice
• spoj kanalice i košuljice
• celu površinu tuš zone
• spoj poda i zida
• unutrašnje uglove
• prodore instalacija
• površinu ispod podne keramike
• spojeve uz tuš pregradu

Priložena traka ne zamenjuje kompletan hidroizolacioni sistem mokre zone.

Pogodna za tuš bez visokog praga

APZ10BLACK je namenjena za odvodnjavanje tuševa izvedenih u ravni sa podom i može se ugraditi u otvorenom prostoru ili neposredno uz zid tuš zone.

Kod projektovanja tuša bez visokog praga potrebno je obezbediti:

• dovoljan pad poda
• protivkliznu podnu oblogu
• pravilno postavljenu kanalicu
• neprekidnu hidroizolaciju
• stabilnu završnu rešetku
• dovoljan odvodni kapacitet
• pristup sifonu radi čišćenja

Održavanje mat crne rešetke

Za redovno čišćenje mat crne rešetke preporučuju se:

• mlaka voda
• meka krpa
• mikrofiber krpa
• blago pH neutralno sredstvo
• ispiranje čistom vodom
• sušenje nakon čišćenja

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• agresivne kiseline
• sredstva sa visokim sadržajem hlora
• oštre metalne predmete

Abrazivni alati i agresivna sredstva mogu oštetiti mat crnu završnu obradu i ostaviti vidljive tragove.

Sadržaj isporuke

Artikal obuhvata:

• Alca APZ10BLACK linijsku tuš kanalicu
• telo kanalice nominalne dužine 850 mm
• perforiranu mat crnu inox rešetku Simple 10
• zaštitnu foliju na rešetki
• kombinovani SMART sifon
• četiri visinski podesive nožice
• osam montažnih vijaka
• osam tipli
• osam vijaka za pričvršćivanje podesivih nožica
• samolepljivu hidroizolacionu traku

Zvanična specifikacija potvrđuje da su perforirana Simple 10 rešetka, SMART sifon, četiri podesive nožice, hidroizolaciona traka i montažni elementi uključeni u komplet.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
