Opis

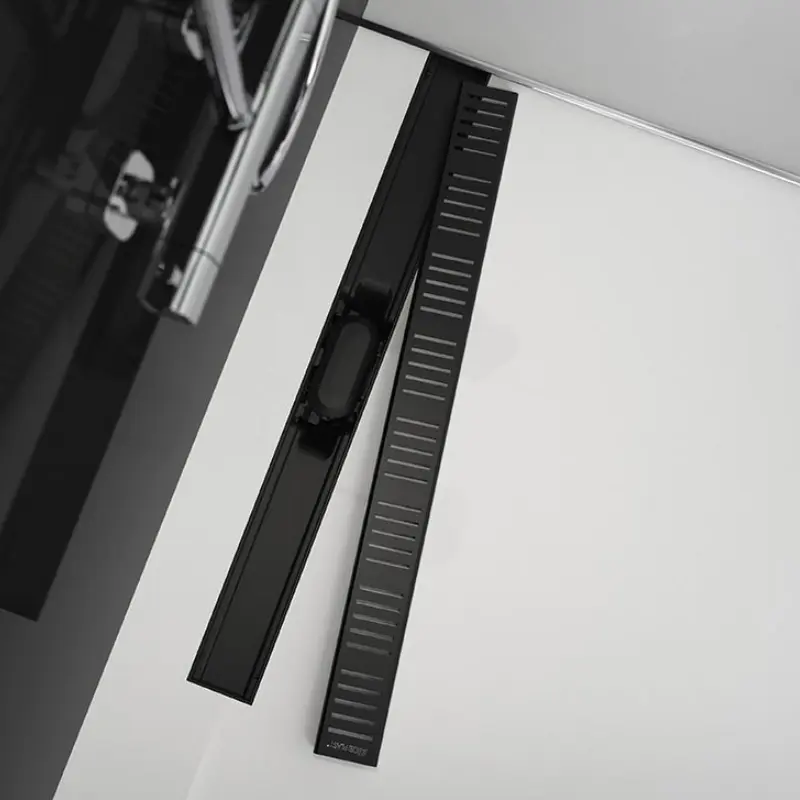

Alca APZ10BLACK tuš kanalica 95 cm sa crnom rešetkom APZ10BLACK-950M

Linijska tuš kanalica 950 mm

Alca APZ10BLACK-950M je kompletna linijska kanalica namenjena za prihvat i odvođenje vode iz tuš prostora izvedenih bez klasične izdignute tuš kade. Postavlja se u podnu konstrukciju, dok mat crna perforirana rešetka ostaje poravnata sa završnom površinom podnih pločica.

Nominalna dužina kanalice iznosi 950 mm, odnosno 95 cm. Ova dimenzija odgovara većim tuš zonama, walk-in tuševima i prostorima u kojima je potrebna duga odvodna linija uz zid ili unutar površine tuša.

Fabrička šifra proizvoda je APZ10BLACK-950M, a EAN kod 8595580570798.

APZ10BLACK serija u mat crnoj završnoj obradi

APZ10BLACK predstavlja crnu varijantu Alca plastične linijske kanalice sa rubom i perforiranom rešetkom. Telo kanalice i vidljivi završni elementi izvedeni su u crnoj boji, što omogućava usklađivanje sa ostalom kupatilskom opremom u mat crnoj završnoj obradi.

Kanalica se može kombinovati sa:

• mat crnim slavinama
• crnim usponskim tuševima
• crnim tuš ružama
• crnim tuš ručicama
• profilima tuš kabine u crnoj boji
• crnom kupatilskom galanterijom
• tamnim podnim pločicama
• kontrastnim svetlim pločicama

Crna završna obrada posebno dolazi do izražaja u kupatilima sa jasno definisanim metalnim detaljima i ponavljanjem iste boje na više elemenata.

Perforirana rešetka Simple 10

Alca APZ10BLACK-950M isporučuje se sa perforiranom rešetkom Simple 10, izrađenom od nerđajućeg čelika sa mat crnom završnom obradom. Rešetka ima zaštitnu foliju koja je štiti tokom transporta, montaže i izvođenja završnih radova.

Perforacije omogućavaju prihvat vode duž odvodne linije, dok uklonjiva konstrukcija omogućava pristup sifonu i unutrašnjosti kanalice radi čišćenja.

Zaštitnu foliju treba ukloniti tek nakon završetka:

• građevinskih radova
• izvođenja košuljice
• hidroizolacije
• postavljanja pločica
• fugovanja
• završnog čišćenja prostora

Crno telo od polipropilena

Telo kanalice izrađeno je od polipropilena ispunjenog talkom. Materijal je otporan na mehanička, hemijska i termička opterećenja, kao i na mraz i uobičajene hemijske uticaje u sanitarnim odvodnim sistemima.

Ovakva konstrukcija doprinosi:

• otpornosti na vlagu
• stabilnosti tela kanalice
• preciznom oblikovanju odvodnog kanala
• otpornosti na uobičajene otpadne vode
• jednostavnijem pozicioniranju
• lakšem održavanju
• pouzdanom povezivanju sa hidroizolacijom

Telo kanalice mora biti potpuno oslonjeno, nivelisano i stabilno pričvršćeno pre izvođenja košuljice.

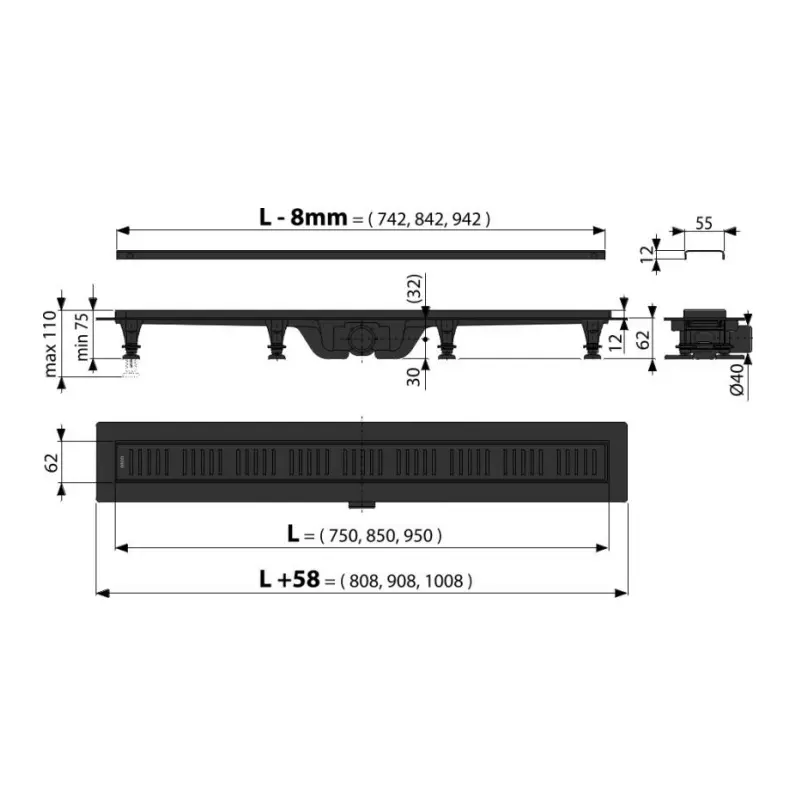

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Alca APZ10BLACK kanalice iznosi 62 mm. Ova vrednost označava minimalnu potrebnu dubinu za postavljanje tela i sifonskog dela kanalice, a ne ukupnu debljinu kompletne završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj kanalizacione cevi
• potreban pad odvodne instalacije
• visinu sifonskog dela
• podešavanje nožica
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• pad poda prema kanalici

Minimalna ugradna visina ne može nadoknaditi previsoko postavljenu kanalizacionu cev ili nedovoljan pad odvodne instalacije.

Ukupna instalaciona visina 75–110 mm

Ukupna instalaciona visina kanalice podešava se od 75 do 110 mm. Četiri podesive plastične nožice imaju raspon podešavanja od 0 do 35 mm i omogućavaju precizno određivanje završnog nivoa.

Podesive nožice omogućavaju:

• nivelisanje kanalice
• uzdužno poravnanje
• podešavanje završne visine
• usklađivanje sa košuljicom
• stabilizaciju pre betoniranja
• poravnanje rešetke sa pločicama

Nakon podešavanja kanalicu treba pričvrstiti priloženim montažnim materijalom.

Horizontalni odvod Ø40 mm

Alca APZ10BLACK-950M ima horizontalni odvodni priključak prečnika 40 mm. Priključak je namenjen povezivanju sa kanalizacionom instalacijom koja se vodi kroz podnu konstrukciju.

Pre zatvaranja poda potrebno je proveriti:

• prečnik priključne cevi
• pravac kanalizacione instalacije
• dovoljan pad cevi
• pravilno naleganje spojeva
• stanje zaptivki
• stabilnost tela kanalice
• nepropusnost priključka
• brzinu odvodnjavanja

Sistem treba ispitati vodom pre izvođenja košuljice, hidroizolacije i završne keramike.

Protok ulazne rešetke 28 l/min

Deklarisani protok ulazne rešetke iznosi 28 litara u minuti.

Stvarni odvodni kapacitet ugrađenog sistema zavisi od:

• pravilnog pada poda
• pada kanalizacione cevi
• pravilne montaže
• čistoće perforirane rešetke
• čistoće sifona
• količine dlaka i sapunice
• protoka ugrađene tuš opreme
• redovnog održavanja

Kod velike tuš ruže ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok i uporediti ga sa kapacitetom kanalice.

Kombinovani SMART sifon

Alca APZ10BLACK-950M isporučuje se sa kombinovanim SMART sifonom. Sifon kombinuje vodeni zatvarač i dodatno mehaničko zatvaranje, čime pruža zaštitu od neprijatnih mirisa i nakon isparavanja vode.

Tokom redovnog korišćenja voda u sifonu formira fizičku barijeru između kanalizacije i prostora kupatila. Kada se tuš duže ne koristi i voda delimično ili potpuno ispari, mehanički deo nastavlja da zatvara odvodni prolaz.

SMART sifon naročito je koristan u:

• gostinskim kupatilima
• vikendicama
• apartmanima
• sezonskim objektima
• rezervnim kupatilima
• prostorima sa podnim grejanjem

Vodeni zatvarač visine 29 mm

Visina vodenog zatvarača iznosi 29 mm, dok je otpornost sifona na pritisak deklarisana na 640 Pa.

Vodeni zatvarač sprečava neposredan prolazak kanalizacionog vazduha prema kupatilu. Nakon isparavanja vode dodatnu zaštitu pruža mehanički deo SMART sifona.

Redovno čišćenje je važno jer dlake, sapunica i druge naslage mogu uticati na protok i slobodno kretanje sifonskih komponenti.

Mehaničko čišćenje do odvodne cevi

Konstrukcija kanalice omogućava mehaničko čišćenje sifona sve do odvodne cevi. Nakon uklanjanja rešetke i unutrašnjih elemenata može se pristupiti odvodnom putu radi uklanjanja naslaga i nečistoća.

Redovno održavanje obuhvata:

• uklanjanje perforirane rešetke
• vađenje sifonskih komponenti
• uklanjanje dlaka i sapunice
• ispiranje unutrašnjih delova
• čišćenje tela kanalice
• proveru prolaza prema cevi
• vraćanje svih komponenti
• proveru protoka puštanjem vode

Klasa opterećenja K3

Alca APZ10BLACK-950M pripada klasi opterećenja K3 i predviđena je za maksimalno opterećenje do 300 kg, uz pravilnu montažu i potpuno oslanjanje tela kanalice.

Može se koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• tuš zonama bez visokog praga
• pristupačnim kupatilima

Nosivost kompletnog sistema zavisi i od kvaliteta košuljice, stabilnosti keramike i pravilnog oslanjanja kanalice.

Ugradnja uz zid ili unutar tuš prostora

Alca APZ10BLACK namenjena je za postavljanje neposredno uz zid ili unutar otvorenog tuš prostora. Pogodna je i za tuš zone kojima pristupaju korisnici invalidskih kolica.

Kod postavljanja uz zid pod se najčešće izvodi sa jednosmernim padom prema kanalici. Kod ugradnje unutar tuš zone pad može biti izveden sa jedne ili više strana.

Potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• završnu visinu rešetke
• položaj staklene pregrade
• pristup sifonu radi održavanja

Povezivanje sa hidroizolacijom

Konstrukcija APZ10BLACK kanalice omogućava sigurno povezivanje sa građevinskim hidroizolacionim sistemom. U kompletu se nalazi samolepljiva hidroizolaciona traka.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• kompletnu površinu tuš zone
• spoj poda i zida
• unutrašnje uglove
• prodore instalacija
• površinu ispod pločica
• spojeve uz staklenu pregradu

Priložena traka ne zamenjuje kompletan hidroizolacioni sistem kupatila.

Održavanje mat crne rešetke

Za čišćenje mat crne rešetke preporučuju se:

• mlaka voda
• meka krpa
• mikrofiber krpa
• blago pH neutralno sredstvo
• ispiranje čistom vodom
• sušenje nakon čišćenja

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• jaka kisela sredstva
• sredstva sa visokim sadržajem hlora
• oštre metalne predmete

Agresivna sredstva i abrazivni alati mogu oštetiti mat crnu završnu obradu.

Standard EN 1253

Alca APZ10BLACK izrađena je prema standardu EN 1253 za podne odvode i slivnike u zgradama.

Pravilan rad kompletnog sistema zavisi od:

• stručne montaže
• pravilnog pada poda
• dovoljnog pada kanalizacione cevi
• nepropusne hidroizolacije
• stabilnog oslanjanja kanalice
• redovnog čišćenja
• pravilnog vraćanja sifonskih elemenata

Sadržaj isporuke

Artikal obuhvata:

• Alca APZ10BLACK linijsku tuš kanalicu
• telo kanalice nominalne dužine 950 mm
• perforiranu mat crnu inox rešetku Simple 10
• zaštitnu foliju na rešetki
• kombinovani SMART sifon
• četiri visinski podesive nožice
• osam vijaka Ø4,2 × 38 mm
• osam tipli Ø8 mm
• osam vijaka 4,2 × 9,5 mm za pričvršćivanje nožica
• samolepljivu hidroizolacionu traku

Zvanična specifikacija potvrđuje da su rešetka, SMART sifon, četiri podesive nožice, hidroizolaciona traka i montažni elementi uključeni u komplet.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
