Opis

Peštan Confluo Primo Compact Line tuš kanalica 65 cm crna mat 13702524

Confluo Primo Compact Line tuš kanalica

Peštan Confluo Primo Compact Line 13702524 je kompletna linijska tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok crna mat rešetka ostaje vidljiva i predstavlja završni deo odvodnog sistema.

Model pripada Confluo Primo Compact Line seriji i ima nominalnu dužinu od 650 mm, odnosno 65 cm. Kompaktne dimenzije pogodne su za manje i standardne tuš prostore, dok niska konstrukcija omogućava primenu u novim kupatilima i tokom renoviranja.

Crna mat završna obrada omogućava usklađivanje kanalice sa crnim slavinama, profilima tuš kabine, usponskim tuševima, tuš ružama, tuš ručicama i drugom kupatilskom opremom.

Šifra artikla 13702524

Ovaj opis odnosi se na Peštan Confluo Primo Compact Line tuš kanalicu sa crnom mat završnom rešetkom.

Osnovni podaci:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Line
• Šifra artikla: 13702524
• Nominalna dužina: 650 mm
• Boja: crna
• Površina: mat
• Minimalna ugradna visina: 52 mm
• Odvodni priključak: Ø50 mm
• Maksimalni protok: do 48 l/min

Šifra 13702524 označava Confluo Primo Compact Line kanalicu nominalne dužine 650 mm sa crnom mat završnom obradom.

Nominalna dužina 650 mm

Nominalna dužina kanalice iznosi 650 mm, odnosno 65 cm. Ova dimenzija pogodna je za manje i standardne tuš prostore, kao i za postavljanje uz zid ili unutar površine za tuširanje.

Pre ugradnje potrebno je uskladiti kanalicu sa:

• širinom tuš prostora
• položajem zidova
• rasporedom podnih pločica
• položajem fuga
• pravcem kanalizacione cevi
• završnim nivoom poda
• padom pločica prema kanalici
• hidroizolacionim sistemom
• raspoloživom ugradnom visinom

Nominalna dužina odnosi se na osnovnu veličinu proizvoda. Prilikom pripreme otvora treba proveriti kompletne tehničke dimenzije tela sa bočnim ivicama i odvodnim priključkom.

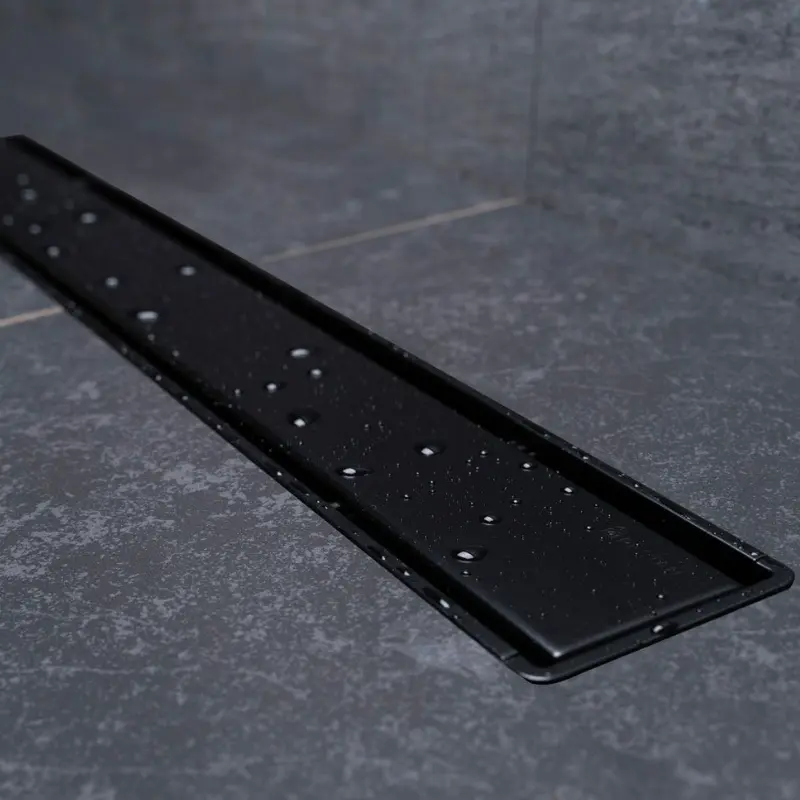

Crna mat rešetka

Tuš kanalica isporučuje se sa završnom rešetkom u crnoj mat boji. Rešetka ostaje vidljiva nakon ugradnje i formira linearan detalj u podu tuš prostora.

Crna mat rešetka može se kombinovati sa:

• crnim slavinama za tuš
• crnim usponskim tuševima
• crnim tuš ružama
• crnim tuš ručicama
• crnim profilima tuš kabine
• crnom kupatilskom galanterijom
• svetlim podnim pločicama
• tamnim pločicama u imitaciji kamena
• pločicama u imitaciji betona
• pločicama velikog formata

Na crnoj površini mogu biti vidljiviji tragovi kamenca i osušene vode. Zbog toga se preporučuje redovno ispiranje i brisanje mekom krpom.

Rešetka od nerđajućeg čelika AISI 304

Završna rešetka izrađena je od nerđajućeg čelika AISI 304 sa crnom mat završnom obradom. Nerđajući čelik pruža stabilnu osnovu za vidljivi deo kanalice i prilagođen je redovnom kontaktu sa vodom.

Karakteristike materijala:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• jednostavno održavanje
• mogućnost uklanjanja radi čišćenja
• primena u kupatilskim prostorima
• uklapanje sa metalnom kupatilskom opremom
• dugotrajna upotreba uz pravilno održavanje

Za čišćenje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo.

Telo kanalice od ABS plastike

Telo i nosač rešetke izrađeni su od čvrste ABS plastike, dok je sifonska baza izrađena od polipropilena. Kombinacija polimernih materijala omogućava kompaktnu konstrukciju i nisku ugradnu visinu.

Polimerna konstrukcija omogućava:

• manju ukupnu masu proizvoda
• precizno oblikovane komponente
• nisku konstrukciju
• jednostavnije pozicioniranje
• otpornost na vlagu
• uklonjive unutrašnje elemente
• jednostavnije održavanje

Telo kanalice mora biti pravilno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 52 mm

Peštan Confluo Compact Line karakteriše minimalna ugradna visina od 52 mm. Ova konstrukcija omogućava postavljanje u kupatilima u kojima nema dovoljno prostora za standardne, dublje tuš kanalice.

Prilikom određivanja konačne visine treba uzeti u obzir:

• noseću podlogu
• položaj kanalizacione cevi
• visinu tela kanalice
• nivelacione elemente
• debljinu košuljice
• hidroizolaciju
• debljinu lepka
• debljinu podnih pločica
• potreban pad poda

Minimalna ugradna visina proizvoda ne predstavlja ukupnu visinu kompletne podne konstrukcije.

Horizontalni odvodni priključak Ø50 mm

Tuš kanalica ima horizontalni odvodni priključak prečnika Ø50 mm. Priključak se povezuje sa odgovarajućom kanalizacionom cevi i mora biti postavljen sa potrebnim padom prema glavnom odvodu.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodnog priključka
• pad kanalizacione cevi
• nepropusnost svih spojeva
• stabilnost tela kanalice
• konačnu visinu rešetke
• protok vode kroz sistem
• mogućnost pristupa unutrašnjim komponentama

Odvodna cev ne treba da bude postavljena pod naprezanjem koje bi moglo da pomeri ili deformiše telo kanalice.

Maksimalni protok do 48 l/min

Peštan za Confluo Compact Line navodi maksimalni protok do 48 litara u minuti, odnosno približno 0,8 l/s.

Konačan kapacitet kompletnog sistema zavisi od:

• pravilne ugradnje kanalice
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće rešetke za dlake
• čistoće sifonske baze
• protoka tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Vodeni zatvarač visine 25 mm

Sifonska baza formira vodeni zatvarač visine 25 mm. Njegova funkcija je da spreči prodor neprijatnih mirisa iz kanalizacione instalacije u kupatilo.

Niži vodeni zatvarač omogućava kompaktnu konstrukciju kanalice. Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti, pa je potrebno povremeno pustiti vodu kroz kanalicu.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonske baze
• dovoljne količine vode
• redovnog korišćenja
• čistoće unutrašnjih delova
• pravilnog položaja kanalice
• nepropusnosti spojeva

Samočisteća S baza

Confluo Primo Compact Line koristi samočisteću S bazu oblikovanu tako da usmerava protok vode i doprinosi ispiranju unutrašnjih površina.

Samočisteća konstrukcija doprinosi:

• boljem usmeravanju vode
• smanjenom zadržavanju nečistoća
• lakšem ispiranju sifonske baze
• jednostavnijem održavanju
• nesmetanom protoku prema odvodnoj cevi
• kompaktnoj ugradnoj visini

Samočisteća funkcija ne uklanja potrebu za periodičnim vađenjem i ručnim čišćenjem dostupnih komponenti.

Rotacija baze za 360°

Sifonska baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog priključka prema položaju kanalizacione cevi.

Rotirajuća baza olakšava:

• povezivanje sa postojećom instalacijom
• prilagođavanje pravcu kanalizacione cevi
• smanjenje broja dodatnih kolena
• postavljanje kanalice uz zid
• postavljanje unutar tuš površine
• prilagođavanje uslovima na gradilištu

Nakon podešavanja potrebno je proveriti stabilnost baze i nepropusnost spoja.

Rešetka za dlake

U kompletu se nalazi rešetka za dlake namenjena zadržavanju kose i krupnijih nečistoća pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• očistiti od kose
• isprati mlakom vodom
• ukloniti naslage sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje pomaže u očuvanju protoka i smanjuje mogućnost začepljenja odvodnog sistema.

Nivelacione nogice

Nivelacione nogice omogućavaju podešavanje položaja i visine kanalice pre izvođenja košuljice.

Tokom postavljanja potrebno je proveriti:

• uzdužnu nivelaciju
• poprečni položaj kanalice
• visinu budućih pločica
• položaj u odnosu na zid
• stabilnost svih nogica
• pravac odvodnog priključka
• pad poda prema rešetki
• završni nivo crne maske

Nakon nivelisanja kanalicu treba stabilizovati tako da se ne pomera tokom izvođenja građevinskih radova.

Ugradnja uz zid

Peštan Confluo Primo Compact Line kanalica može se postaviti uz zid tuš prostora. Kod ovakve ugradnje pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Pri ugradnji uz zid treba uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• završnu obradu podnih pločica
• položaj fuga
• pravilan pad poda
• pristup rešetki radi čišćenja

Posebnu pažnju treba posvetiti hidroizolaciji ugla između zida i poda.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba postaviti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pad poda
• položaj odvodne cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi čišćenja

Završna rešetka mora ostati uklonjiva nakon završetka keramičarskih radova.

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda. Hidroizolacija sprečava prodor vode u košuljicu i okolnu građevinsku konstrukciju.

Potrebno je pravilno obraditi:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja pločica potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kanalica dužine 65 cm može se kombinovati sa različitim formatima i dezenima podnih pločica.

Prilikom planiranja poda treba uzeti u obzir:

• nominalnu dužinu kanalice
• stvarne spoljne mere tela
• širinu vidljive crne rešetke
• položaj fuga
• pad pločica prema odvodu
• završni spoj uz kanalicu
• boju i dezen pločica
• mogućnost uklanjanja rešetke
• pristup unutrašnjosti radi čišćenja

Pločice, lepak, fug masa i sanitarni silikon ne smeju da blokiraju uklanjanje završne rešetke.

Čišćenje crne mat rešetke

Crnu mat rešetku treba redovno čistiti kako bi se uklonili tragovi vode, sapunica, kamenac i ostaci kozmetičkih proizvoda.

Preporučeni postupak:

• ukloniti završnu rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati površinu mekom krpom
• očistiti donju stranu rešetke
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti rešetku

Redovno sušenje smanjuje pojavu belih tragova kamenca na crnoj mat površini.

Održavanje unutrašnjih komponenti

Pored čišćenja završne rešetke potrebno je održavati rešetku za dlake, telo kanalice i sifonsku bazu.

Preporučeni postupak:

• ukloniti crnu mat rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i krupnije nečistoće
• isprati rešetku za dlake
• očistiti unutrašnjost tela
• ukloniti naslage iz sifonske baze
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Ne treba koristiti agresivna sredstva koja mogu oštetiti crnu završnu obradu, plastične komponente ili zaptivne elemente.

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Line tuš kanalicu
• nominalnu dužinu od 650 mm
• crnu mat završnu rešetku
• nosač završne rešetke
• rešetku za dlake
• nisku samočisteću S bazu
• horizontalni priključak Ø50 mm
• elemente za podešavanje visine
• nivelacione nogice
• komponente potrebne za sastavljanje
• šifru artikla 13702524

Artikal ne obuhvata:

• kanalizacionu cev
• hidroizolacioni premaz
• zaptivne trake
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal

Kompletna tuš kanalica

Peštan Confluo Primo Compact Line 13702524 isporučuje se kao kompletna tuš kanalica sa telom, završnom rešetkom i sifonskom bazom. Osnovne funkcionalne komponente nalaze se u kompletu, dok su za završno povezivanje i ugradnju dodatno potrebni kanalizaciona cev, hidroizolacioni sistem i keramičarski materijal.
