Alca APZ19 Simple tuš kanalica sa dvostranom rešetkom 55 cm (APZ19-550)

Opis

Alca APZ19 Simple tuš kanalica sa dvostranom rešetkom 550 mm APZ19-550

Alca APZ19 Simple tuš kanalica 55 cm

Alcadrain APZ19 Simple je plastična linijska tuš kanalica namenjena odvodu vode iz podnih tuševa. Model APZ19-550 predstavlja verziju nominalne dužine 550 mm i isporučuje se kao komplet sa dvostranom rešetkom, kombinovanim sifonom, hidroizolacionom trakom i podesivim nogicama.

Kanalica je namenjena unutrašnjoj upotrebi i može se postaviti u prostoru tuš zone ili neposredno uz zid. Konstrukcija omogućava izvedbu tuš prostora bez klasične tuš kade, sa odvodom integrisanim u završnu podnu površinu.

Nominalna dužina 550 mm

Šifra APZ19-550 označava varijantu APZ19 Simple kanalice nominalne dužine 550 mm. Alcadrain APZ19 Simple serija dostupna je u više dužina, a model 550 predstavlja najkraću varijantu navedenu u zvaničnoj tabeli proizvoda.

Fabrička šifra proizvoda je:

APZ19-550

EAN oznaka je:

8595580583149.

Dvostrana rešetka DOUBLE

Jedna od osnovnih karakteristika APZ19 Simple kanalice je dvostrana rešetka koja je uključena u pakovanje. Rešetka omogućava dve završne izvedbe površine.

Može se koristiti kao:

• puna rešetka
• rešetka za oblaganje keramičkim pločicama

Na taj način isti element omogućava dve različite završne konfiguracije bez potrebe za kupovinom zasebne rešetke.

Rešetka za oblaganje keramikom

Druga strana rešetke predviđena je za ugradnju završne obloge.

Alcadrain navodi mogućnost ugradnje:

• keramičkih pločica
• vodootpornog drveta

Maksimalna dozvoljena debljina završnog materijala iznosi 8 mm.

Puna rešetka

Okretanjem dvostrane rešetke može se koristiti njena puna površina.

Zvanični Alcadrain katalog za APZ19 Simple navodi kombinaciju:

nerđajući čelik mat / rešetka za keramičke pločice.

Rešetka je fabrički deo kompleta APZ19-550.

Materijal kanalice

Telo kanalice izrađeno je od polipropilena ispunjenog talkom. Alcadrain navodi da je ovaj materijal otporan na:

• mehanička oštećenja
• hemijska opterećenja
• termička opterećenja
• mraz

Plastično telo predstavlja osnovnu nosivu i odvodnu konstrukciju kanalice.

Protok 24 l/min

Deklarisani protok ulazne rešetke iznosi 24 litra u minuti.

Ovaj podatak predstavlja kapacitet odvoda koji Alcadrain navodi za APZ19 Simple seriju.

Odvod Ø40 mm

Izlaz za povezivanje kanalice sa odvodnom instalacijom ima prečnik:

Ø40 mm.

Odvod je integrisan u telo kanalice i povezuje se sa kanalizacionom instalacijom odgovarajućeg prečnika.

SMART kombinovani sifon

U kompletu se nalazi SMART kombinovani sifon za mirise. Konstrukcija kombinuje vodeni i mehanički način zaštite od povratka neprijatnih mirisa iz kanalizacije.

Alcadrain navodi da kombinovani sifon obezbeđuje zaštitu od neprijatnih mirisa čak i nakon što voda u odvodu presuši.

Vodeni stub 25 mm

Visina vodenog stuba sifona iznosi:

25 mm.

Vodeni stub čini deo kombinovanog sistema zatvaranja neprijatnih mirisa.

Mehanička zaštita od neprijatnih mirisa

Pored vodenog stuba, SMART sifon poseduje i mehaničku funkciju zatvaranja.

Kombinovana konstrukcija omogućava da sifon zadrži funkciju zaštite od mirisa i kada u njemu nema dovoljne količine vode.

Sifon koji se može mehanički čistiti

Alcadrain navodi mehanički čisteći sifon do odvodne cevi.

Konstrukcija omogućava pristup odvodnom delu kanalice kroz gornji otvor nakon uklanjanja rešetke.

Ukupna instalaciona visina 75–110 mm

Ukupna visina instalacije APZ19 Simple kanalice iznosi:

75–110 mm.

Raspon instalacione visine povezan je sa podesivim nogicama kanalice i omogućava nivelaciju tokom ugradnje.

Minimalna debljina betona 62 mm

Minimalna debljina betonskog sloja koju Alcadrain navodi za APZ19 Simple iznosi:

62 mm.

Ovaj podatak predstavlja važnu konstrukcionu meru pri planiranju nivoa poda i pozicije kanalice.

Podesive nogice 0–35 mm

APZ19-550 isporučuje se sa dve plastične sidrene nogice podesive po visini.

Raspon podešavanja iznosi:

0–35 mm.

Podesive nogice služe za:

• nivelaciju kanalice
• podešavanje potrebne visine
• stabilizaciju kanalice tokom ugradnje

Dve nogice u kompletu

U pakovanju se nalaze 2 komada nogica podesivih po visini.

One predstavljaju fabrički deo kompleta APZ19 Simple.

Veza sa hidroizolacijom

Konstrukcija kanalice omogućava povezivanje sa sistemom građevinske hidroizolacije. Alcadrain posebno navodi sigurnu vezu kanalice sa hidroizolacionim sistemom.

U kompletu se nalazi i samolepljiva hidroizolaciona traka.

Samolepljiva hidroizolaciona traka

Hidroizolaciona traka predstavlja deo standardnog sadržaja pakovanja APZ19-550.

Njena namena je povezivanje područja oko kanalice sa hidroizolacionim slojem poda i okolne konstrukcije.

Ugradnja u prostoru ili uz zid

Alcadrain APZ19 Simple može se ugrađivati:

• na otvorenom delu tuš prostora
• neposredno uz zid prostora za tuširanje

Ova karakteristika omogućava različito pozicioniranje linijskog odvoda u zavisnosti od geometrije tuš zone.

Primena u podnim tuševima

Proizvod je namenjen za drenažu podnih tuševa.

Kanalica prihvata vodu sa završne podne površine i odvodi je kroz integrisani sifon i priključak Ø40 mm.

Program bez prepreka

Alcadrain za APZ19 Simple navodi primenu koja omogućava pristup invalidskim kolicima.

Kanalica je zato deo Alcadrain kategorije proizvoda označenih za program bez prepreka.

Unutrašnja upotreba

APZ19 Simple je namenjena za:

unutrašnju upotrebu.

Primarna namena proizvoda je odvod vode iz tuš prostora u kupatilima i drugim unutrašnjim sanitarnim prostorima.

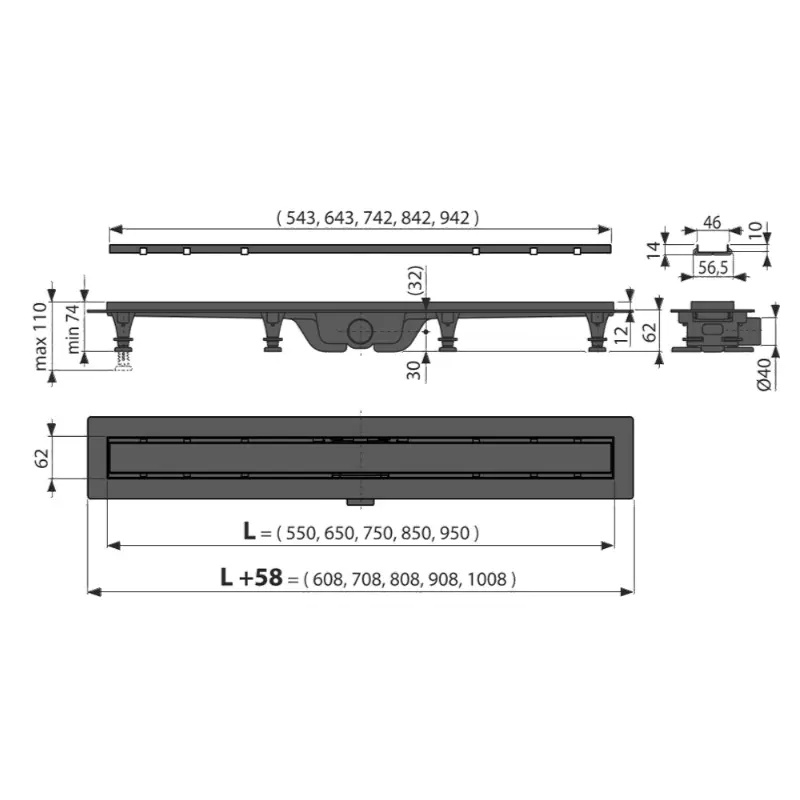

Dimenzije proizvoda

Alcadrain u logističkim podacima za APZ19-550 navodi dimenzije pojedinačnog proizvoda:

670 × 75 × 155 mm.

Ove dimenzije predstavljaju ukupne logističke dimenzije kompletnog proizvoda, dok oznaka 550 mm predstavlja nominalnu dimenziju modela kanalice.

Težina 1,357 kg

Težina jednog kompleta APZ19-550 iznosi:

1,357 kg.

Masa se odnosi na pojedinačni proizvod prema zvaničnim Alcadrain logističkim podacima.

Otpornost materijala

Polipropilensko telo ispunjeno talkom konstruisano je za otpornost na mehanička, hemijska i termička opterećenja. Alcadrain dodatno navodi otpornost korišćene plastike na mraz i hemikalije.

Rešetka uključena u pakovanje

Kod APZ19-550 nije potrebna zasebna nabavka osnovne rešetke, jer je dvostrana rešetka uključena u standardno pakovanje.

Rešetka omogućava izbor između pune površine i površine za oblaganje.

Set za fiksiranje

U pakovanju se nalazi fabrički set za fiksiranje koji sadrži:

• vijak Ø4,2 × 38 mm – 4 komada
• tipla Ø8 mm – 4 komada

Set služi za pričvršćivanje kanalice tokom ugradnje.

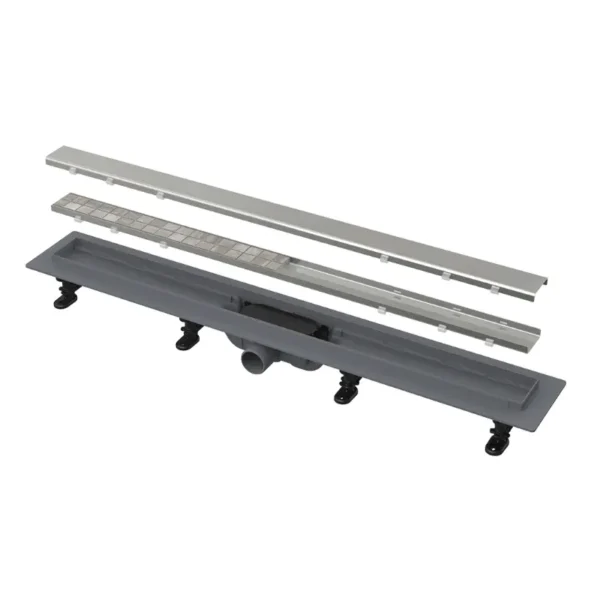

Sadržaj isporuke

Alcadrain APZ19-550 Simple isporučuje se sa sledećim elementima:

• linijska tuš kanalica
• dvostrana rešetka – puna ili za ugradnju pločica
• set za fiksiranje
• 4 vijka Ø4,2 × 38 mm
• 4 tiple Ø8 mm
• samolepljiva hidroizolaciona traka
• SMART kombinovani sifon za mirise
• 2 podesive nogice
