Opis

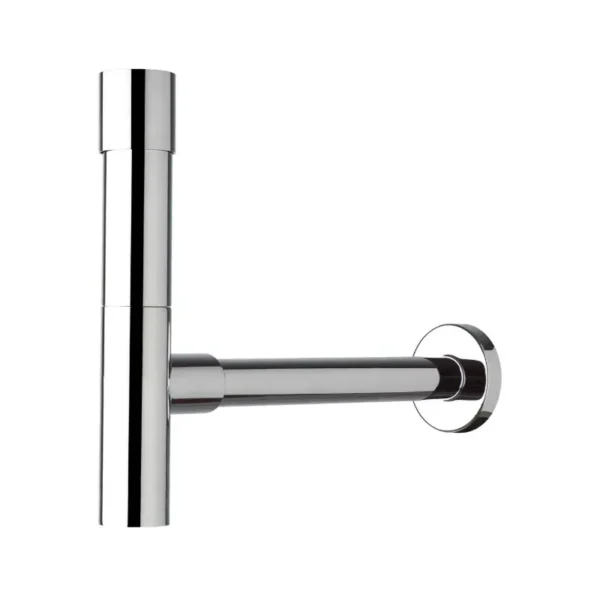

OMP TEA Totem dekorativni sifon za lavabo G 1¼″ × Ø32 mm hromirani mesing 700.135.5.K

Dekorativni mesingani sifon za lavabo

OMP TEA Totem 700.135.5.K je donji sifonski sklop namenjen povezivanju odvodnog ventila lavaboa sa kanalizacionim priključkom u zidu. Proizvođač ga opisuje kao dekorativni sifon od hromiranog mesinga i svrstava u kategoriju dizajnerskih sifona.

Osnovne funkcije proizvoda su:

• prihvat vode iz gornjeg odvodnog ventila
• odvođenje vode prema zidnom kanalizacionom priključku
• formiranje vodenog zatvarača
• smanjenje prolaska neprijatnih mirisa
• povezivanje priključka G 1¼″ sa odvodom Ø32 mm
• omogućavanje prilagođavanja položaju zidnog odvoda
• dekorativno završavanje vidljive instalacije

Model predstavlja donji deo odvodnog sistema. Gornji odvodni ili Klik-Klak ventil koji se ugrađuje u otvor lavaboa nije deo navedenih tehničkih karakteristika i bira se zasebno.

OMP TEA Totem serija

Zvanični naziv modela je Totem. Reč je o dekorativnom sifonu namenjenom instalacijama kod kojih odvodni sklop ostaje vidljiv ispod lavaboa.

Totem konstrukcija može se koristiti:

• ispod zidnog lavaboa
• ispod nadgradnog lavaboa na otvorenoj ploči
• uz lavabo montiran na metalnu konzolu
• ispod ugradnog ili podgradnog lavaboa
• unutar kupatilskog ormarića
• kod zamene postojećeg dekorativnog sifona
• kod instalacija sa vidljivim hromiranim elementima

Pre izbora treba proveriti priključak gornjeg ventila, položaj zidnog odvoda i raspoloživ prostor ispod lavaboa.

Konstrukcija od hromiranog mesinga

OMP TEA model 700.135.5.K izrađen je od hromiranog mesinga. Proizvođač ga označava kao chrome plated brass design trap, odnosno dekorativni sifon od hromiranog mesinga.

Mesingana konstrukcija omogućava:

• čvrsto sifonsko telo
• stabilne priključne elemente
• precizno izrađene navoje
• pouzdano naleganje zaptivki
• kvalitetnu hromiranu završnu obradu
• primenu kod otvorenih instalacija
• stabilnost tokom svakodnevne upotrebe

Prilikom montaže hromirane delove treba zaštititi od direktnog kontakta sa nezaštićenim metalnim alatom.

Sjajna hromirana završna obrada

Vidljivi delovi sifona imaju sjajnu hromiranu završnu obradu. Takva površina omogućava vizuelno usklađivanje sa slavinama, odvodnim ventilima i kupatilskom galanterijom u hromu.

Može se kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranim Klik-Klak ventilom
• standardnim odvodnim ventilom u hromu
• belim sjajnim lavaboom
• belim mat lavaboom
• crnim ili sivim lavaboom
• galanterijom u sjajnom hromu
• ogledalom sa metalnim detaljima

Kod vidljive montaže preporučljivo je da sifon, slavina i gornji odvodni ventil imaju međusobno usklađenu završnu obradu.

Ulazni priključak G 1¼″

Gornji ulaz sifona ima standardni priključak G 1¼″, odnosno 5/4″. Namenjen je povezivanju sa kompatibilnim odvodnim ventilom za lavabo.

Sifon se može povezati sa odgovarajućim:

• Klik-Klak ventilom G 1¼″
• standardnim odvodnim ventilom
• ventilom sa upravljačkom polugom
• slobodnoprotočnim ventilom
• ventilom za lavabo sa prelivom
• ventilom za lavabo bez preliva

Pre montaže treba proveriti:

• dimenziju donjeg priključka ventila
• dužinu navojnog dela
• debljinu lavaboa i eventualne radne ploče
• raspoloživu visinu ispod lavaboa
• pravilno naleganje zaptivki
• vertikalno poravnanje sifonskog sklopa

Ulazna cev visine 165 mm

OMP TEA za model 700.135.5.K navodi ulaznu cev visine 165 mm sa priključkom G 1¼″.

Ovu meru treba uzeti u obzir kod:

• zidnog lavaboa
• nadgradnog lavaboa
• ugradnog lavaboa
• podgradnog lavaboa
• lavaboa na otvorenoj konzoli
• lavaboa postavljenog na ormarić
• zamene postojećeg sifona
• renoviranja odvodne instalacije

Pre ugradnje treba izmeriti prostor od donjeg dela odvodnog ventila do planiranog položaja sifonskog tela.

Izlazni priključak Ø32 mm

Horizontalna izlazna cev ima prečnik Ø32 mm i namenjena je povezivanju sa odgovarajućom kanalizacionom cevi ili redukcionim zaptivnim elementom u zidu.

Pre povezivanja treba proveriti:

• prečnik kanalizacionog priključka
• potrebu za redukcionom gumom
• dubinu ulaska cevi u zid
• visinu ose zidnog odvoda
• stanje zaptivnog elementa
• horizontalno poravnanje
• položaj dekorativne rozete

Izlaznu cev treba postaviti ravno i bez bočnog naprezanja priključnih elemenata.

Izlazna cev dužine 300 mm

Model se isporučuje sa horizontalnom izlaznom cevi dužine 300 mm. Ova dužina omogućava prilagođavanje različitim rastojanjima između ose odvoda lavaboa i kanalizacionog priključka u zidu.

Pri planiranju instalacije treba uzeti u obzir:

• dubinu lavaboa
• položaj odvodnog otvora
• udaljenost lavaboa od zida
• dubinu radne ploče
• položaj zidnog odvoda
• dubinu ulaska cevi u kanalizaciju
• završni položaj rozete
• eventualnu potrebu za skraćivanjem cevi

Kada je skraćivanje potrebno, rez treba izvesti ravno, a završnu ivicu očistiti kako ne bi oštetila zaptivku.

Mesingana zidna rozeta Ø80 mm

U sklop proizvoda uključena je dekorativna zidna rozeta od mesinga prečnika Ø80 mm. Rozeta prekriva spoj horizontalne cevi sa kanalizacionim otvorom u zidu.

Rozeta treba da:

• bude centrirana oko izlazne cevi
• ravnomerno nalegne na završenu zidnu površinu
• pokrije ivice kanalizacionog otvora
• ostane paralelna sa zidom
• bude postavljena nakon završetka keramičarskih radova
• ne ometa pravilno umetanje cevi u priključak

Rozeta ima dekorativnu funkciju i ne zamenjuje odgovarajući zaptivni element kanalizacione instalacije.

Vodeni zatvarač visine 50 mm

Visina vodenog zatvarača kod modela 700.135.5.K iznosi 50 mm. Voda koja nakon korišćenja ostaje unutar sifonskog tela formira prepreku između kupatilskog prostora i kanalizacione instalacije.

Vodeni zatvarač doprinosi:

• smanjenju prolaska neprijatnih mirisa
• odvajanju kanalizacionog vazduha od prostorije
• sprečavanju direktnog prolaska vazduha kroz odvod
• pravilnom radu odvodnog sistema
• higijenskoj funkciji lavaboa

Ako se lavabo duže vreme ne koristi, voda iz sifona može postepeno ispariti. Puštanjem manje količine vode vodeni zatvarač se ponovo formira.

Deklarisani protok 43 l/min

OMP TEA za model Totem 700.135.5.K navodi deklarisani protok od 43 litra u minuti.

Deklarisani protok ostvaruje se kada su:

• odvodni ventil i sifon pravilno povezani
• gornji ventil potpuno otvoren
• unutrašnjost sifona prohodna
• izlazna cev Ø32 mm čista
• zaptivke pravilno postavljene
• kanalizaciona instalacija odgovarajućeg kapaciteta
• cevi postavljene bez pregiba i suženja

Stvarni protok kompletnog odvoda može zavisiti od konstrukcije lavaboa, odvodnog ventila, položaja cevi i stanja kanalizacione instalacije.

Usklađenost sa standardom EN 274

Proizvod je usklađen sa evropskim standardom EN 274, koji se odnosi na odvodne armature za sanitarne uređaje.

Standard obuhvata zahteve povezane sa:

• konstrukcijom sifona
• priključnim merama
• funkcijom vodenog zatvarača
• zaptivanjem
• protokom vode
• ponašanjem proizvoda tokom upotrebe

Primena kod zidnog lavaboa

OMP TEA Totem 700.135.5.K može se montirati ispod zidnog lavaboa bez zatvorenog kupatilskog ormarića.

Pre montaže treba proveriti:

• osu odvodnog otvora lavaboa
• visinu zidnog kanalizacionog priključka
• udaljenost lavaboa od zida
• raspoloživ prostor za cev visine 165 mm
• položaj ugaonih ventila
• pristup sifonskom telu
• kompatibilnost gornjeg ventila
• mogućnost pravilnog postavljanja rozete

Kod otvorene montaže posebno je važno precizno centriranje zidnog odvoda.

Primena kod nadgradnog lavaboa

Model se može koristiti uz nadgradni lavabo postavljen na otvorenu radnu ploču ili konzolu.

Treba proveriti:

• visinu keramičke posude
• debljinu radne ploče
• dužinu odvodnog ventila
• raspoloživu visinu ispod ploče
• udaljenost odvodnog otvora od zida
• dužinu izlazne cevi
• položaj zidnog odvoda
• pristup spojevima radi održavanja

Gornji odvodni ventil mora imati dovoljnu dužinu za konkretnu keramiku i način montaže.

Primena kod ugradnog i podgradnog lavaboa

Sifon se može koristiti i uz kompatibilan ugradni ili podgradni lavabo.

Pre ugradnje treba proveriti:

• dubinu posude lavaboa
• položaj odvodnog otvora
• debljinu radne ploče
• raspoloživu visinu ispod lavaboa
• položaj fioka ili polica
• visinu zidnog kanalizacionog priključka
• horizontalno rastojanje do zida
• mogućnost pristupa radi održavanja

Primena unutar kupatilskog ormarića

Model se može montirati i unutar kupatilskog ormarića kada unutrašnji raspored omogućava pravilan smeštaj sifonskog tela.

Treba proveriti:

• položaj gornje fioke
• dubinu ormarića
• raspored polica
• raspoloživu visinu
• položaj horizontalne cevi Ø32 mm
• pristup sifonu radi čišćenja
• mogućnost demontaže
• položaj zidnog odvoda

Kod ormarića sa dubokim fiokama može biti potreban prostorno štedljivi sifon drugačije konstrukcije.

Povezivanje sa Klik-Klak ventilom

OMP TEA Totem 700.135.5.K može se povezati sa kompatibilnim Klik-Klak ventilom koji ima donji priključak G 1¼″.

Kompletan odvod tada obuhvata:

• Klik-Klak ventil ugrađen u lavabo
• priključak G 1¼″
• ulaznu cev visine 165 mm
• Totem sifonsko telo
• horizontalnu cev dužine 300 mm
• izlaz Ø32 mm
• zidnu rozetu Ø80 mm
• kanalizacioni priključak u zidu

Klik-Klak ventil služi za otvaranje i zatvaranje odvoda, dok sifon odvodi vodu i formira vodeni zatvarač.

Kompatibilnost sa prelivom

Donji sifon sam po sebi ne određuje da li se koristi uz lavabo sa prelivom ili bez njega. Kompatibilnost zavisi od gornjeg odvodnog ventila.

Za lavabo sa prelivom treba koristiti ventil koji:

• ima bočne otvore za prihvat vode iz prelivnog kanala
• odgovara debljini sanitarne keramike
• pravilno naleže u odvodni otvor
• ima donji priključak G 1¼″
• omogućava slobodan protok prema sifonu

Za lavabo bez preliva treba izabrati odvodni ventil namenjen takvoj konstrukciji.

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru priključnih dimenzija
• ugradnju gornjeg odvodnog ventila
• povezivanje ulazne cevi G 1¼″
• postavljanje sifonskog tela
• montažu horizontalne cevi Ø32 mm
• prilagođavanje dužine cevi
• povezivanje sa zidnim odvodom
• postavljanje rozete Ø80 mm
• ravnomerno zatezanje spojeva
• puštanje vode
• proveru protoka i nepropusnosti

Sve navojne spojeve prvo treba pravilno započeti rukom. Hromirane površine treba zaštititi prilikom upotrebe alata.

Provera nepropusnosti

Nakon završene montaže treba proveriti:

• spoj gornjeg odvodnog ventila i ulazne cevi
• priključak G 1¼″
• spojeve sifonskog tela
• spoj sa horizontalnom cevi Ø32 mm
• priključak prema kanalizaciji
• položaj svih zaptivnih prstenova
• protok pri potpuno otvorenom ventilu

Kontrolu treba obaviti pri kontinuiranom protoku i nakon pražnjenja napunjenog lavaboa.

Održavanje sifona

Tokom korišćenja u sifonu se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• mineralne naslage
• sitne nečistoće

Kada voda sporije otiče, potrebno je proveriti gornji ventil i dostupne delove sifona.

Pre rastavljanja treba:

• zatvoriti slavinu
• postaviti posudu ispod sifona
• pažljivo otpustiti spojne elemente
• sačuvati zaptivke
• ukloniti naslage i nečistoće
• isprati unutrašnjost
• pravilno vratiti zaptivne elemente
• ponovo sastaviti sklop
• pustiti vodu i proveriti spojeve

Čišćenje hromirane površine

Za redovno održavanje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Prilikom zatezanja priključaka alat treba zaštititi mekom tkaninom kako se hromirana površina ne bi ogrebala.

Sadržaj isporuke

Prema zvaničnoj specifikaciji, proizvod obuhvata:

• OMP TEA Totem sifon 700.135.5.K
• ulaznu cev visine 165 mm
• priključak G 1¼″
• dekorativno sifonsko telo od hromiranog mesinga
• izlaznu cev dužine 300 mm i prečnika Ø32 mm
• mesinganu zidnu rozetu Ø80 mm
• spojne i zaptivne elemente prema fabričkom pakovanju.

U isporuku nisu navedeni kao uključeni:

• gornji odvodni ventil
• Klik-Klak ventil
• lavabo
• slavina
• kupatilski ormarić
• kanalizacioni priključak u zidu
• dodatne redukcije
• alat za montažu
