Opis

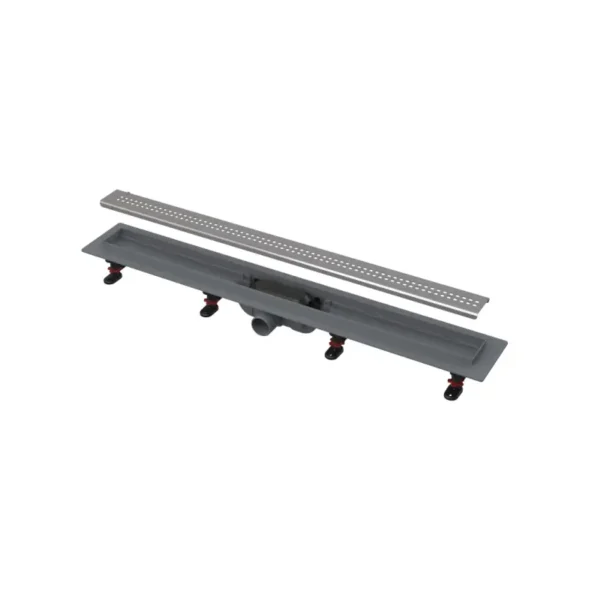

Alca APZ9 Simple tuš kanalica 55 cm sa inox rešetkom APZ9-550

Kompletna tuš kanalica 550 mm

Alca APZ9-550 je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične izdignute tuš kade. Postavlja se unutar podne konstrukcije, dok perforirana rešetka od nerđajućeg čelika ostaje poravnata sa završnim nivoom podnih pločica.

Nominalna dužina kanalice iznosi 550 mm, odnosno 55 cm. Kompaktna dimenzija odgovara manjim tuš zonama, tuš nišama i kupatilima u kojima nije moguće postaviti dužu linijsku kanalicu.

Fabrička oznaka ovog artikla je APZ9-550M, dok se na sajtu koristi šifra APZ9-550. Zvanična specifikacija proizvođača potvrđuje fabričku oznaku i EAN kod 8595580538965.

Alca APZ9 Simple serija

APZ9 Simple pripada Alca programu plastičnih linijskih tuš kanalica sa rubom za perforiranu rešetku. Namenjena je za ugradnju u otvorenom delu tuš prostora ili neposredno uz zid.

Sistem obuhvata:

• plastično telo kanalice
• perforiranu rešetku Simple 9
• kombinovani SMART sifon
• četiri visinski podesive nožice
• samolepljivu hidroizolacionu traku
• pribor za pričvršćivanje
• metalnu kuku za demontažu rešetke

APZ9 Simple serija proizvodi se u dužinama 550, 650, 750, 850 i 950 mm.

Dužina kanalice 55 cm

Nominalna dužina modela APZ9-550 iznosi 550 mm, odnosno 55 cm.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• širinu tuš prostora
• spoljne dimenzije tela kanalice
• položaj zida
• položaj staklene pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• raspoloživu dubinu poda
• završnu visinu keramike
• potreban pad poda
• pristup sifonu radi čišćenja

Nominalna dužina od 55 cm ne mora biti jednaka ukupnoj spoljašnjoj montažnoj meri kompletnog tela. Otvor u podnoj konstrukciji treba pripremiti prema tehničkom crtežu i stvarnim dimenzijama proizvoda.

Perforirana inox rešetka Simple 9

Alca APZ9-550 isporučuje se sa perforiranom rešetkom Simple 9 od nerđajućeg čelika. Rešetka ima matiranu završnu obradu i zaštitnu foliju koja je štiti tokom transporta, ugradnje i izvođenja završnih radova.

Perforacije omogućavaju ulazak vode u telo kanalice duž cele odvodne linije. Mat inox površina može se uskladiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• završnim profilima za pločice

Zaštitnu foliju treba ukloniti tek nakon završetka građevinskih, hidroizolacionih i keramičarskih radova.

Telo kanalice od izdržljive plastike

Telo APZ9 Simple kanalice izrađeno je od izdržljive plastike otporne na mraz i hemijske uticaje koji se mogu javiti u sanitarnim odvodnim sistemima.

Plastična konstrukcija doprinosi:

• otpornosti na vlagu
• stabilnosti tela kanalice
• maloj masi proizvoda
• preciznom oblikovanju odvodnog kanala
• jednostavnijem pozicioniranju
• pristupu unutrašnjim delovima
• jednostavnom održavanju

Telo kanalice mora biti ravnomerno oslonjeno, nivelisano i pravilno učvršćeno pre izvođenja košuljice.

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Alca APZ9 kanalice iznosi 62 mm. Ova mera predstavlja minimalnu potrebnu debljinu betonske ili podne konstrukcije za smeštaj osnovnog tela i sifonskog sklopa.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj odvodne cevi Ø40 mm
• potreban pad kanalizacione instalacije
• visinu sifona
• podešavanje nožica
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podne keramike
• pad poda prema kanalici

Minimalna ugradna visina od 62 mm ne predstavlja ukupnu visinu svih završnih slojeva poda.

Ukupna instalaciona visina 75–110 mm

Ukupna instalaciona visina Alca APZ9 kanalice podešava se u rasponu od 75 do 110 mm. Podešavanje se vrši pomoću četiri visinski podesive montažne nožice.

Podesive nožice omogućavaju:

• precizno nivelisanje kanalice
• podešavanje završne visine
• usklađivanje sa košuljicom
• poravnanje sa podnim pločicama
• stabilizaciju pre betoniranja
• korekciju uzdužnog položaja

Nakon nivelisanja nožice treba pravilno pričvrstiti priloženim montažnim priborom.

Horizontalni odvod Ø40 mm

Alca APZ9-550 ima horizontalni odvodni priključak prečnika 40 mm. Odvod se povezuje sa kanalizacionom instalacijom koja se vodi kroz podnu konstrukciju.

Pre zatvaranja poda potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvoda
• dovoljan pad cevi
• pravilno naleganje spojeva
• stanje zaptivki
• stabilnost kanalice
• nepropusnost sistema
• brzinu odvodnjavanja

Kompletan sistem treba ispitati vodom pre izvođenja košuljice, hidroizolacije i završne keramike.

Maksimalni protok 28 l/min

Deklarisani protok ulazne rešetke iznosi 28 litara u minuti.

Stvarni protok ugrađenog sistema zavisi od:

• pravilne montaže
• pada poda prema kanalici
• pada kanalizacione cevi
• čistoće perforirane rešetke
• čistoće sifona
• količine dlaka i naslaga
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Kombinovani SMART sifon

Alca APZ9-550 isporučuje se sa kombinovanim SMART sifonom. Sistem koristi vodeni zatvarač i dodatno mehaničko zatvaranje radi zaštite od neprijatnih mirisa iz kanalizacije.

Tokom redovnog korišćenja voda u sifonu formira fizičku barijeru između kanalizacije i kupatila. Kada se tuš duže ne koristi i voda delimično ili potpuno ispari, mehanički deo sifona nastavlja da zatvara odvodni prolaz.

SMART sifon je naročito koristan u:

• gostinskim kupatilima
• vikendicama
• apartmanima
• sezonskim objektima
• rezervnim kupatilima
• prostorima sa podnim grejanjem

Vodeni zatvarač visine 29 mm

Visina vodenog zatvarača iznosi 29 mm. Voda unutar sifona formira fizičku barijeru između prostora kupatila i kanalizacione instalacije.

Kada voda ispari, mehanički deo SMART sifona pruža dodatnu zaštitu od neprijatnih mirisa. Otpornost sifona na pritisak iznosi 640 Pa.

Mehaničko čišćenje sifona

Nakon uklanjanja perforirane rešetke omogućava se pristup sifonu i unutrašnjosti kanalice radi čišćenja.

Redovno održavanje obuhvata:

• uklanjanje inox rešetke
• vađenje SMART sifona
• uklanjanje dlaka i nečistoća
• ispiranje sifonskih elemenata
• čišćenje tela kanalice
• proveru prolaza prema odvodnoj cevi
• vraćanje svih komponenti
• proveru protoka vodom

Metalna kuka za uklanjanje rešetke uključena je u sadržaj isporuke.

Klasa opterećenja K3

Alca APZ9-550 pripada klasi opterećenja K3 i predviđena je za maksimalno opterećenje do 300 kg, uz pravilnu montažu i potpuno oslanjanje tela kanalice.

Kanalica se može koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• tuš zonama bez visokog praga
• pristupačnim kupatilima

Nosivost kompletnog sistema zavisi i od kvaliteta košuljice, pravilnog oslanjanja i stabilnosti završne keramike.

Ugradnja uz zid

Kanalica se može postaviti neposredno uz zid tuš prostora. Kod ovog načina ugradnje pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Ugradnja uz zid omogućava:

• jednostavnije formiranje pada poda
• korišćenje većih formata pločica
• manji broj dijagonalnih rezova
• postavljanje odvoda van centralne zone stajanja
• usklađivanje sa staklenom pregradom
• uredan raspored fuga

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Alca APZ9-550 može se postaviti i unutar otvorene tuš zone. U tom slučaju pad poda formira se prema kanalici sa jedne ili više strana.

Potrebno je uskladiti:

• položaj kanalice
• raspored pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• završnu visinu rešetke
• položaj staklene pregrade
• pristup sifonu radi održavanja

Rešetka mora ostati uklonjiva nakon završetka svih radova.

Samolepljiva hidroizolaciona traka

U kompletu se nalazi samolepljiva hidroizolaciona traka namenjena povezivanju kanalice sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• celu površinu tuš zone
• spoj poda i zida
• unutrašnje uglove
• prodore instalacija
• površinu ispod keramike
• spojeve uz staklenu pregradu

Priložena traka ne zamenjuje kompletan hidroizolacioni sistem mokre zone.

Pogodna za pristupačna kupatila

Alca navodi da je APZ9 Simple pogodna za tuš prostore kojima pristupaju korisnici invalidskih kolica.

Kod projektovanja pristupačne tuš zone potrebno je obezbediti:

• pod bez visokog praga
• protivkliznu podnu oblogu
• dovoljan prostor za kretanje
• ravnomeran pad poda
• dostupnu tuš opremu
• stabilnu završnu rešetku
• usklađenost sa projektnim zahtevima

Održavanje inox rešetke

Za redovno čišćenje mat inox rešetke preporučuju se:

• mlaka voda
• meka krpa
• mikrofiber krpa
• blago pH neutralno sredstvo
• redovno ispiranje
• sušenje nakon čišćenja

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• agresivne kiseline
• sredstva sa visokim sadržajem hlora
• oštre metalne predmete

Redovno čišćenje omogućava slobodan prolaz vode kroz perforacije i doprinosi očuvanju završne površine.

Sadržaj isporuke

Artikal obuhvata:

• Alca APZ9 Simple tuš kanalicu
• telo kanalice nominalne dužine 550 mm
• perforiranu mat inox rešetku Simple 9
• zaštitnu foliju na rešetki
• kombinovani SMART sifon
• četiri visinski podesive nožice
• montažni pribor za pričvršćivanje
• samolepljivu hidroizolacionu traku
• metalnu kuku za demontažu rešetke

Zvanična specifikacija APZ9 Simple serije potvrđuje sadržaj kompleta, uključujući perforiranu rešetku, SMART sifon, četiri podesive nožice, hidroizolacionu traku i montažni pribor.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
