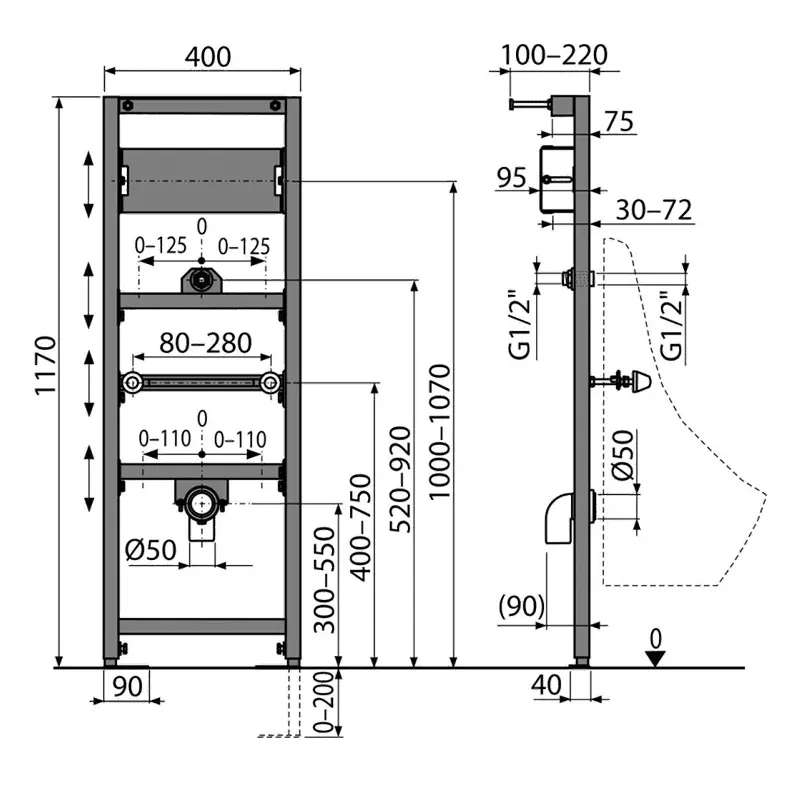

ALCA PLAST montažni element za pisoar i senzor, šifra A107S/1200, predstavlja instalacioni element namenjen ugradnji odgovarajućeg zidnog pisoara i pripremi sistema za automatsko odnosno senzorsko upravljanje ispiranjem. ITIM ovaj proizvod vodi kao montažni element za pisoar sa šifrom A107S/1200, dok zvanični ALCADRAIN katalog staru šifru A107S/1200 definiše kao montažni okvir za pisoar i senzor. Proizvodnja ove konkretne šifre je završena, pa se artikal danas prvenstveno može pojavljivati kao postojeća zaliha ili kao deo ranije izvedenih instalacija.

Namena montažnog elementa

Osnovna funkcija montažnog elementa jeste da formira stabilnu noseću konstrukciju iza završne zidne obloge. Zidni pisoar ne oslanja se direktno na gips-kartonsku ploču ili završne pločice, već se njegovo opterećenje preko pričvrsnih elemenata prenosi na metalni okvir i dalje na građevinsku konstrukciju. Na taj način moguće je izvesti urednu predzidnu instalaciju u kojoj su dovod vode, odvod i elementi upravljanja skriveni iza zida.

Ova šifra je posebno namenjena konfiguraciji sa senzorskim upravljanjem. To znači da montažni element nije samo običan nosač keramike. Konstrukcija je projektovana tako da omogući pripremu i pozicioniranje komponenti potrebnih za automatsko ispiranje odgovarajućeg pisoara. Tačna završna elektronika i način napajanja zavise od kompatibilnog senzorskog sistema koji se koristi uz instalaciju.

Priprema za senzorsko ispiranje

Oznaka „S“ u okviru ove istorijske serije vezana je za verziju namenjenu senzorskom upravljanju. Zvanični ALCADRAIN proizvod A107S/1200 vodi kao montažni okvir za pisoar i senzor, što je važna razlika u odnosu na klasičan element za pisoar sa mehaničkim odnosno tlačnim ispiračem. Kod senzorske konfiguracije unapred se planira pozicija držača senzora i potrebne instalacione komponente.

Elektronski sistem za ispiranje ne treba pretpostaviti kao sastavni deo samog metalnog okvira ako za konkretnu prodajnu šifru nije potvrđen u sadržaju pakovanja. Montažni element predstavlja osnovu i pripremu sistema, dok se završna senzorska oprema bira prema kompatibilnom ALCA rešenju.

Metalna noseća konstrukcija

ALCA montažni elementi ove porodice koriste samonoseću metalnu konstrukciju namenjenu ugradnji ispred nosećeg zida ili u odgovarajuću suvomontažnu konstrukciju. Metalni okvir preuzima opterećenje sanitarne keramike, dok završna zidna obloga ima prvenstveno završnu i estetsku ulogu.

Prilikom montaže posebno je važno pravilno pričvrstiti okvir za pod i predviđene oslonce. Nije dovoljno da element samo stoji između profila. Konačna stabilnost pisoara zavisi od kvalitetnog prenosa opterećenja na konstrukciju.

Podešavanje položaja pisoara

Montažni elementi za pisoare projektovani su tako da omogućavaju prilagođavanje položaja pričvrsnih i instalacionih tačaka prema konkretnoj sanitarnoj keramici. Različiti pisoari mogu imati drugačiji razmak pričvršćenja, drugačiju visinu dovoda vode i drugačiji položaj odvoda.

Zbog toga pre zatvaranja predzida treba imati tehnički crtež pisoara koji će se montirati. Nije preporučljivo prvo završiti zid, a tek zatim birati keramiku, jer se položaj dovoda, odvoda i nosača mora uskladiti unapred.

Dovod vode

Senzorski sistem za pisoar zahteva pravilno pripremljen dovod vode. Montažni element služi da odgovarajući priključak bude stabilno postavljen na projektovanoj poziciji. Tačna konfiguracija priključka zavisi od senzorskog sistema i keramike koja se kombinuje sa okvirom.

Pre završetka zida potrebno je izvršiti probu instalacije pod pritiskom. Eventualno curenje treba ukloniti dok su svi priključci otvoreni i dostupni. Nakon oblaganja zida pristup pojedinim spojevima može biti znatno teži.

Odvod pisoara

Odvodni priključak takođe mora biti usklađen sa izabranim pisoarom. Kod zidnih pisoara položaj izlaza keramike i tip sifona mogu da se razlikuju. Montažni element organizuje potrebnu instalacionu zonu, ali se konačna kompatibilnost proverava prema tehničkom crtežu svih komponenti.

Odvod mora imati pravilan pad i dovoljno prostora za povezivanje bez naprezanja. Posle završetka montaže potrebno je proveriti nepropusnost pre nego što se konstrukcija trajno zatvori.

Montaža u suvoj gradnji

Ovakav element je namenjen predzidnim i odgovarajućim suvomontažnim konstrukcijama. Okvir se postavlja u projektovani položaj, nivelise i čvrsto pričvršćuje. Nakon instaliranja dovoda, odvoda i pripreme za senzor, konstrukcija se zatvara odgovarajućim pločama i završnom oblogom.

Pri oblaganju treba sačuvati predviđene otvore za sanitarne priključke i završne elemente senzorskog sistema. Otvori ne treba da budu veći nego što zahteva tehnička dokumentacija, jer preveliko uklanjanje obloge može smanjiti stabilnost i otežati urednu završnu obradu.

Razlika u odnosu na A107/1120

A107S/1200 ne treba mešati sa A107/1120. Aktuelni A107/1120 namenjen je zidnom pisoaru i tlačnom ispiraču, dok „S“ varijante pripadaju grupi pripremljenoj za senzorsko ispiranje. To je funkcionalno važnija razlika od same nominalne visine oznake proizvoda.

Ako projekat predviđa klasičan mehanički ispirač, treba koristiti montažni element namenjen tom sistemu. Ako je predviđeno automatsko ispiranje, potrebna je odgovarajuća senzorska konfiguracija.

Odnos prema aktuelnom A107S/1120

Zvanični ALCADRAIN danas kao aktuelnu senzorsku varijantu prikazuje A107S/1120. Taj model ima univerzalni nosač senzora, podesive noge i priključne zone. Ipak, njegove konkretne dimenzije i detalji sadržaja pakovanja ne treba automatski prepisivati starom A107S/1200 proizvodu.

Kada se A107S/1200 kupuje kao rezervni ili zamenski artikal za postojeći projekat, treba koristiti dokumentaciju koja pripada baš toj šifri. Ako se planira nova instalacija, praktičnije je proveriti aktuelni proizvodni program i trenutno dostupne senzorske sisteme.

Servis i pristup elektronici

Senzorski sistem mora biti projektovan tako da njegove servisne komponente ostanu dostupne prema uputstvu proizvođača. Elektronika, ventil i senzorski elementi mogu zahtevati proveru ili zamenu tokom životnog veka sistema.

Zbog toga nije dovoljno samo pravilno pričvrstiti pisoar. Veoma je važno da se prilikom zatvaranja zida ne blokira predviđeni servisni pristup kompatibilnom sistemu upravljanja.

Provera pre kupovine

Pre kupovine treba proveriti tačnu šifru A107S/1200, model pisoara, tip senzorskog upravljanja, način napajanja i potrebne dodatne komponente. Posebno treba imati u vidu da zvanični proizvođač navodi da je proizvodnja ove konkretne šifre završena.

To ne znači da proizvod ne može da bude potpuno odgovarajući za postojeću instalaciju. Naprotiv, kada se servisira sistem koji je originalno projektovan sa A107S/1200, upravo ista šifra može biti najvažniji kriterijum. Kod nove instalacije treba proveriti aktuelnu zamensku odnosno naslednu konfiguraciju.

Uklapanje u kompletan sistem

Montažni element ima smisla samo kao deo kompletnog sistema: metalni okvir, zidni pisoar, dovod vode, odvod, sifon, senzor, upravljački ventil i odgovarajuće napajanje moraju biti međusobno kompatibilni. Nije preporučljivo birati svaki element nezavisno samo prema približnim merama.

ALCA PLAST A107S/1200 zato predstavlja specifičan stariji montažni element za zidni pisoar sa pripremom za senzorsko upravljanje. Njegova najvažnija svojstva su noseća funkcija, organizovanje instalacionih priključaka i priprema za automatsko ispiranje, dok se konkretna kompatibilnost završnih komponenti proverava prema dokumentaciji sistema i tačnoj šifri proizvoda.
