TECE Profil vodokotlić ugradni 82 cm (9300301)

Opis

Dizajn i uklapanje u prostor

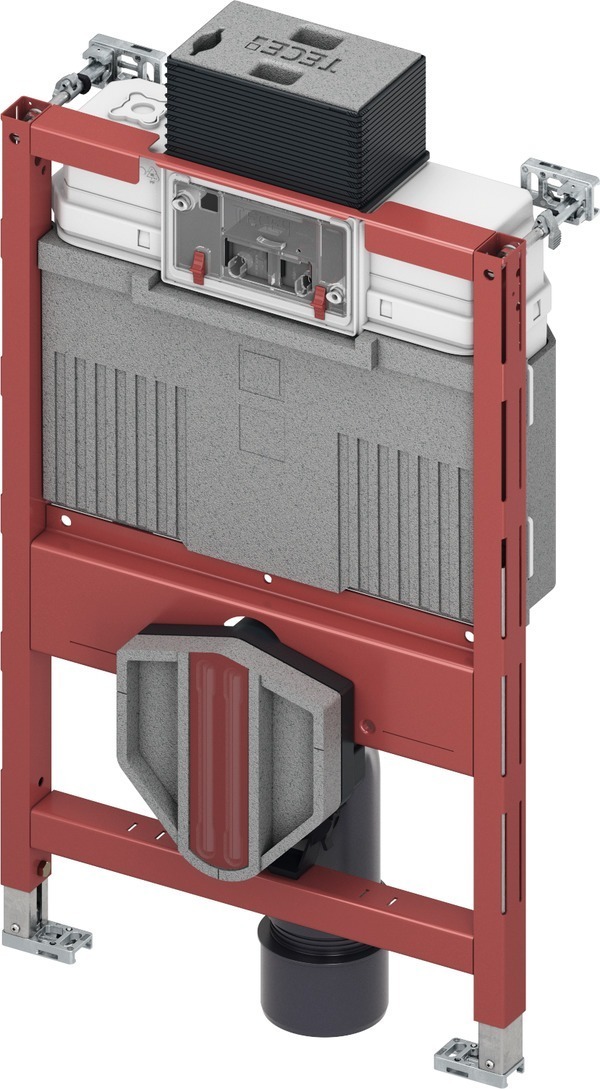

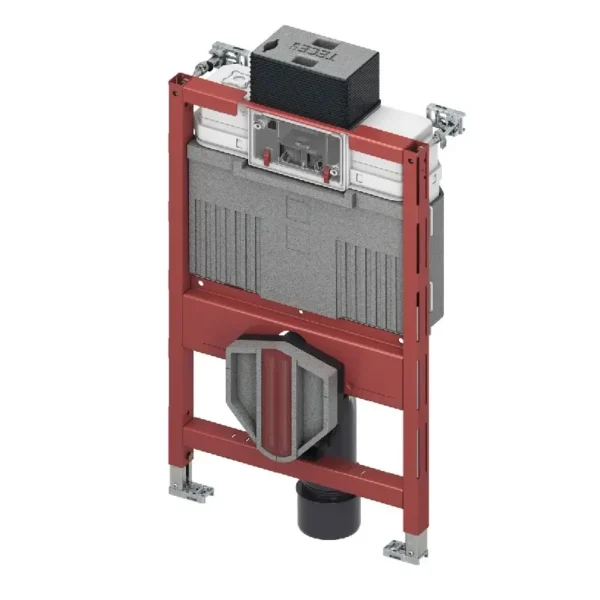

TECE Profil vodokotlić ugradni 82 cm 9300301 predstavlja WC modul sa Uni vodokotlićem, namenjen ugradnji zidne, odnosno konzolne WC šolje. Modul objedinjuje noseći okvir, vodokotlić i odgovarajuće instalacione priključke, dok se nakon završetka radova najveći deo sistema nalazi iza zidne obloge. U prostoru ostaju vidljivi izabrana WC šolja i kompatibilna TECE tipka za aktiviranje ispiranja.

Ugradna visina od 82 cm čini ovaj modul posebno pogodnim za instalacione situacije u kojima standardni viši modul ne odgovara raspoloživom prostoru. Može se koristiti ispod prozora, u nižim predzidnim konstrukcijama ili drugim zonama u kojima je visina instalacionog zida ograničena. Ipak, pre izbora treba proveriti da li položaj tipke, priključaka i WC keramike odgovara planiranom rasporedu kupatila.

Pošto vodokotlić i noseći okvir ostaju skriveni, modul se ne bira prema boji ili dekorativnoj završnoj obradi. Konačni izgled WC zone određuju sanitarna keramika, tipka za ispiranje, pločice i završna obrada zida. TECE Profil modul pruža tehničku osnovu za uredno organizovanje instalacije, bez vidljivog klasičnog vodokotlića.

TECE Profil modul sa Uni vodokotlićem

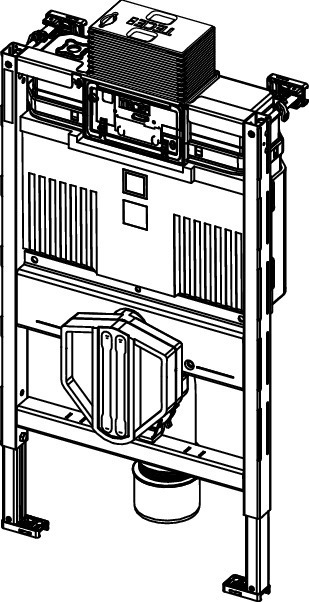

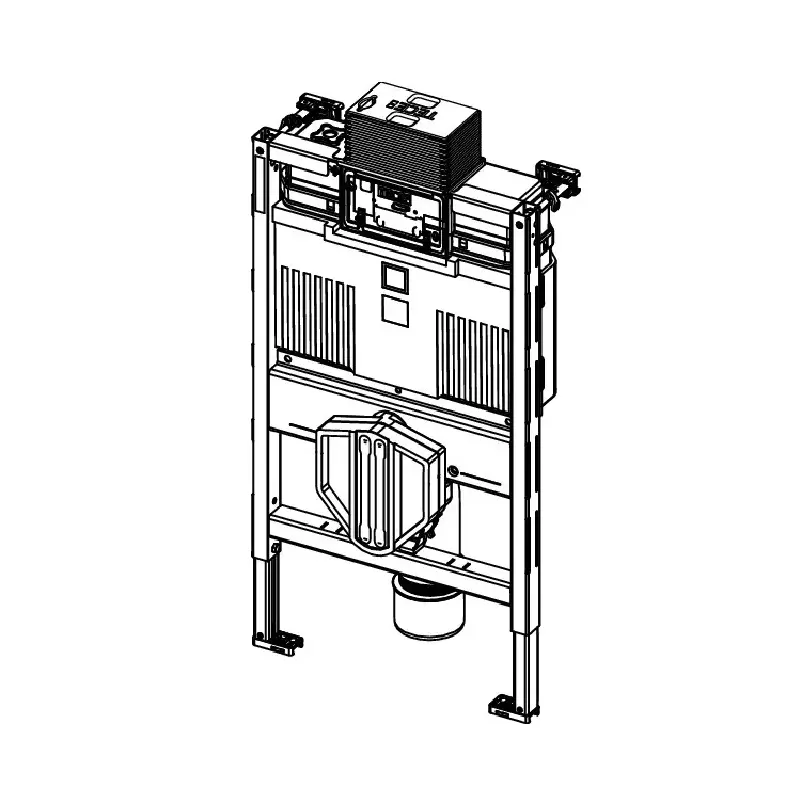

Proizvod pripada seriji TECE Profil i u zvaničnoj dokumentaciji definisan je kao WC modul sa Uni vodokotlićem. Namenjen je pričvršćivanju u konstrukciju izrađenu od TECE Profil cevi, ali se može koristiti i kao predzidni ili ugaoni modul kada su ispunjeni odgovarajući tehnički uslovi.

Noseći okvir modula je samonoseći i zaštićen praškastim premazom. Konstrukcija služi za prihvat vodokotlića, odvodnog priključka i zidne WC šolje. Modul poseduje pričvrsne elemente M12 za montažu odgovarajuće keramike. Položaj pričvrsnih tačaka i priključaka treba proveriti prema tehničkom crtežu izabrane WC šolje.

Pre zatvaranja konstrukcije modul mora biti precizno nivelisan i stabilno pričvršćen. Nepravilan položaj može uticati na visinu keramike, poravnanje tipke, pravac odvodnog priključka i završnu obradu zida. Sve mere treba određivati u odnosu na budući završni nivo poda, a ne samo u odnosu na grubu građevinsku podlogu.

Ugradna visina od 82 cm

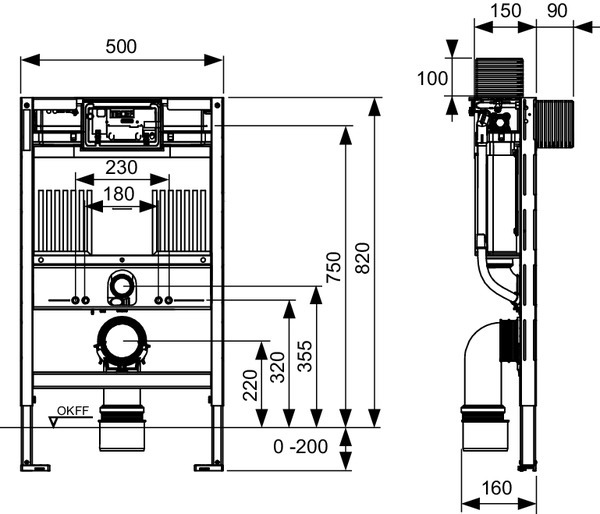

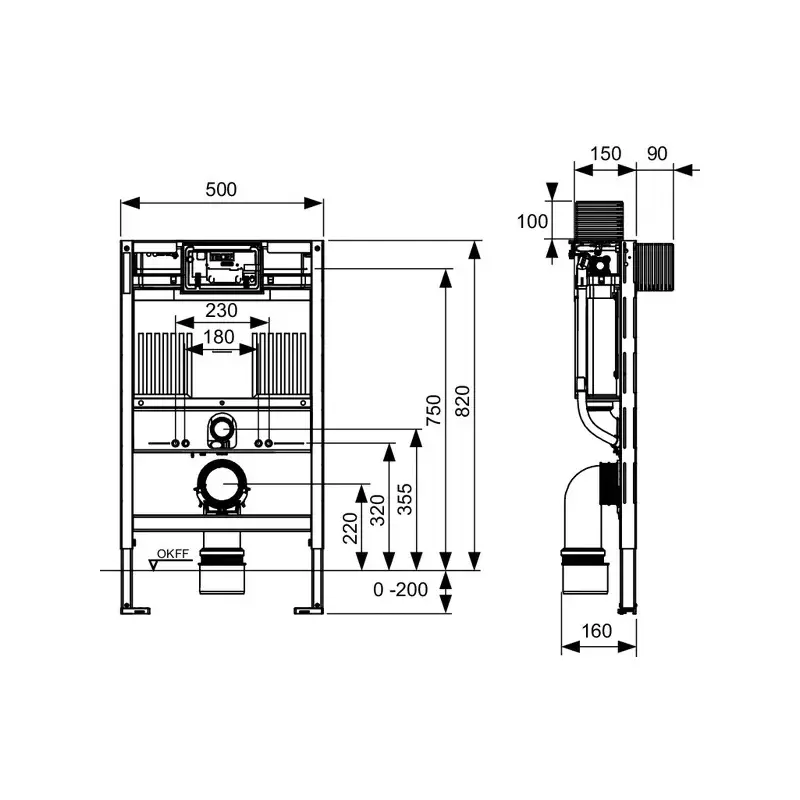

Potvrđena ugradna visina TECE Profil modula iznosi 820 mm, odnosno 82 cm. Niža konstrukcija omogućava primenu u prostorima sa ograničenom visinom predzida. Ovaj format može biti koristan kada se iznad modula nalazi prozor, polica, radna površina ili drugi element koji onemogućava ugradnju modula visine 112 cm.

Ugradna visina od 82 cm ne predstavlja visinu sedenja niti ukupnu visinu završnog zida. Konačan položaj WC šolje zavisi od podešavanja modula, završnog nivoa poda i položaja pričvrsnih šipki. Zbog toga se visina keramike mora planirati zasebno, prema potrebama korisnika i tehničkim mogućnostima instalacije.

Kod ovog modula aktiviranje ispiranja može biti izvedeno sa prednje ili gornje strane. Izbor položaja tipke zavisi od načina oblaganja modula, dubine predzida i rasporeda elemenata u prostoru. Kada je modul postavljen ispod police ili radne ploče, gornje aktiviranje mora ostati dostupno i pravilno uklopljeno u završnu površinu.

Uni vodokotlić zapremine 10 litara

U okviru modula nalazi se TECE Uni vodokotlić sa ukupnom zapreminom rezervoara od 10 litara. Vodokotlić je fabrički potpuno predmontiran i zaptiven, što olakšava pripremu instalacije i smanjuje broj radova koji se obavljaju unutar rezervoara tokom osnovne montaže.

Rezervoar je izrađen od plastike otporne na udarce i ispitan je prema standardu EN 14055. Vodokotlić je zaštićen od kondenzacije, što je značajno jer se nalazi iza završne zidne obloge i tokom rada je ispunjen hladnom vodom.

Priključak za dovod vode nalazi se sa bočne strane i izveden je sa spoljašnjim navojem R 1/2″. Zvanična dokumentacija navodi kompatibilnost sa odgovarajućim brzim adapterima. Položaj bočnog priključka treba uzeti u obzir prilikom planiranja dovodne cevi i prostora potrebnog za montažu i kasnije servisiranje.

Podešavanje količine ispiranja

TECE Uni vodokotlić fabrički je podešen na veliku količinu ispiranja od 6 litara. Velika količina može se podesiti na 4,5, 7,5 ili 9 litara, u zavisnosti od izabrane WC šolje, načina izvođenja kanalizacije i drugih tehničkih uslova instalacije.

Kod dvokoličinskog sistema mala količina ispiranja iznosi 3 litra. Potvrđena je i mogućnost opcionog podešavanja na 4/2 litra. Najmanja moguća količina ne treba automatski da se koristi u svakom sistemu, jer efikasnost ispiranja zavisi od konstrukcije keramike i odvodnog puta.

Preostala voda u rezervoaru može da se upotrebi za neposredno dodatno ispiranje. Ova funkcija omogućava ponavljanje ciklusa bez čekanja da se vodokotlić potpuno napuni. Nakon podešavanja potrebno je izvršiti nekoliko probnih ispiranja i proveriti da li izabrane količine odgovaraju konkretnoj WC šolji.

Jednostruko i dvokoličinsko ispiranje

TECE Profil vodokotlić podržava jednostruko i dvokoličinsko ispiranje. Konačna funkcija zavisi od izabrane kompatibilne TECE tipke i podešavanja unutrašnjeg mehanizma. Tipka za ispiranje nije potvrđena kao sastavni deo ovog proizvoda i bira se zasebno.

Kod dvokoličinskog sistema korisnik bira između male i velike količine vode. Kod jednostrukog sistema aktivira se jedna podešena količina. Pre kupovine tipke treba proveriti da li odgovara Uni vodokotliću, položaju aktiviranja i planiranom načinu završne montaže.

Servisni otvor istovremeno predstavlja zonu u kojoj se montira tipka. Tokom izrade zida mora ostati pravilno oblikovan, čist i pristupačan. Kroz ovaj otvor se nakon završetka radova pristupa ulivnom i ispusnom mehanizmu bez rušenja zidne obloge.

Aktiviranje sa prednje ili gornje strane

Jedna od važnih karakteristika modula visine 82 cm jeste mogućnost postavljanja aktivacijske tipke sa prednje ili gornje strane. Prednje aktiviranje odgovara klasičnom položaju tipke na vertikalnoj površini zida, dok se kod gornjeg aktiviranja tipka postavlja na horizontalnoj završnoj površini iznad vodokotlića.

Izbor treba napraviti pre zatvaranja konstrukcije, jer utiče na obradu servisnog otvora, raspored završne obloge i položaj tipke. Naknadna promena može zahtevati prepravljanje konstrukcije ili obloge. Potrebno je proveriti i da li je izabrana tipka predviđena za odgovarajući položaj aktiviranja.

Kod gornje montaže posebno treba voditi računa da tipka ostane dostupna i da iznad nje nema fiksnih elemenata koji bi otežali korišćenje ili servisiranje. Prednja montaža zahteva dovoljno slobodnog prostora na vertikalnoj strani predzida.

Tihi hidraulični ulivni ventil

TECE Uni vodokotlić poseduje tihi hidraulični ulivni ventil. Njegova funkcija je kontrolisano ponovno punjenje rezervoara nakon završenog ispiranja. Pravilan rad ulivnog ventila doprinosi stabilnom nivou vode i pouzdanom zatvaranju dovoda kada se dostigne podešena količina.

Ukupan nivo zvuka ne zavisi samo od ulivnog ventila. Na njega utiču pričvršćivanje modula, konstrukcija predzida, položaj dovodnih i odvodnih cevi, sanitarna keramika i način izvođenja završne obloge. Zbog toga je za dobar rezultat potrebna pravilna montaža kompletnog sistema.

Pre zatvaranja zida treba napuniti vodokotlić i proveriti rad ventila. Potrebno je utvrditi da li se rezervoar pravilno puni, da li dovod prestaje kada je dostignut potreban nivo i da li na spojevima postoji curenje.

Odvodni priključak DN 90

Modul poseduje odvodno koleno za WC DN 90 i prelazni adapter DN 90/100. Ovi elementi omogućavaju povezivanje zidne WC šolje sa odgovarajućom kanalizacionom instalacijom. Položaj odvodnog kolena mora biti usklađen sa osom keramike i pravcem kanalizacionog voda.

Odvodni spoj ne sme biti postavljen pod nepravilnim uglom ili mehaničkim naprezanjem. Pre zatvaranja predzida potrebno je proveriti naleganje i stabilnost svih priključnih elemenata. Eventualne nepravilnosti znatno je lakše ukloniti dok je konstrukcija otvorena.

Za završno povezivanje zidne WC šolje koristi se odgovarajuća priključna garnitura DN 90. Priključne cevi se pripremaju prema stvarnoj udaljenosti između završene površine zida i sanitarne keramike. Nepravilno skraćene cevi mogu izazvati loše naleganje ili otežati postavljanje WC šolje.

Montaža u TECE Profil konstrukciju

TECE Profil modul može da se pričvrsti za profilne cevi sistema TECE Profil. Sistem omogućava formiranje prilagodljive noseće konstrukcije od horizontalnih i vertikalnih profila, u koju se zatim integriše WC modul. Za povezivanje i pričvršćivanje koriste se odgovarajući originalni sistemski elementi.

Pre montaže treba odrediti tačnu širinu i visinu konstrukcije, položaj kanalizacije, dovoda vode i završnog zida. Modul mora biti postavljen stabilno i poravnat u svim pravcima. Nakon pričvršćivanja proveravaju se navojne šipke, priključak za ispiranje i odvodno koleno.

Proizvod se može koristiti i kao predzidni ili ugaoni modul uz odgovarajuće elemente za pričvršćivanje. Izbor načina montaže zavisi od raspoloživog prostora i građevinske podloge. Potrebne pričvršćivače treba odabrati prema tehničkom rešenju, bez pretpostavljanja univerzalne kompatibilnosti.

Mogućnost povišene visine sedenja

Zvanični podaci navode mogućnost podešavanja povišenog pričvršćenja keramike za visinu sedenja od 48 cm. Ova mogućnost može biti značajna u prostorima u kojima je potrebna viša pozicija WC šolje, uključujući odgovarajuća pristupačna sanitarna rešenja.

Konačna visina ipak zavisi od konkretnog modela keramike, završnog poda i položaja pričvrsnih elemenata. Zbog toga se ne može odrediti samo na osnovu visine modula. Pre montaže treba proveriti tehnički crtež WC šolje i izračunati konačnu visinu gornje površine keramike.

U objektima sa posebnim zahtevima treba proveriti i važeće projektne smernice. Sama mogućnost podešavanja na 48 cm ne znači automatski da kompletna WC zona ispunjava sve zahteve pristupačnosti, jer na to utiču i bočni prostor, rukohvati, pristup i drugi elementi.

Održavanje i servisni pristup

Nakon završene ugradnje vodokotlić i okvir ostaju iza zidne obloge. Unutrašnjim komponentama pristupa se kroz servisni otvor koji zatvara tipka za ispiranje. Pravilno izveden otvor omogućava servis bez rušenja pločica ili demontaže predzidne konstrukcije.

Ako se pojave stalno proticanje vode, sporo punjenje ili nepravilno aktiviranje, potrebno je proveriti ulivni ventil, ispusni mehanizam i elemente koji povezuju tipku sa vodokotlićem. Servisiranje treba obavljati prema tehničkim smernicama proizvođača.

TECE Profil vodokotlić ugradni 82 cm 9300301 predstavlja niski WC modul sa Uni vodokotlićem, namenjen zidnim WC šoljama i instalacijama u kojima je važna smanjena ugradna visina. Rezervoar od 10 litara, podesive količine ispiranja, aktiviranje sa prednje ili gornje strane, bočni priključak R 1/2″ i odvod DN 90 omogućavaju prilagođavanje različitim instalacionim situacijama, uz obavezno precizno planiranje i stručnu montažu.
