Opis

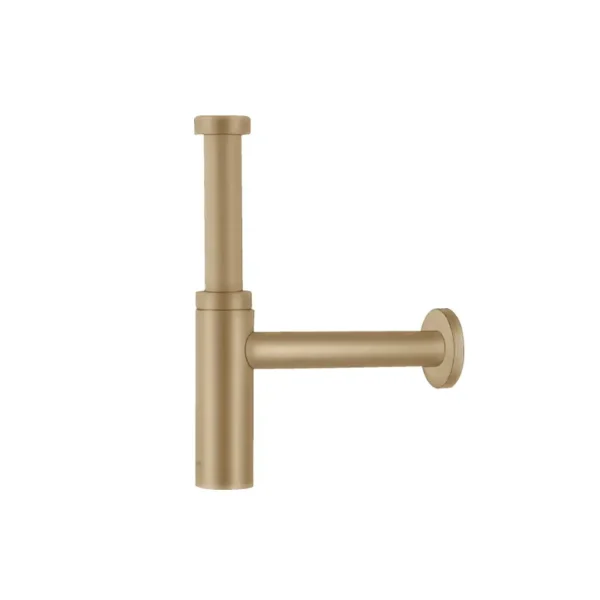

Hansgrohe Flowstar S dekorativni sifon za lavabo brušena bronza 52105140

Dekorativni sifon za vidljivu montažu

Hansgrohe Flowstar S 52105140 je sifon za lavabo projektovan za instalacije kod kojih odvodni sklop ostaje vidljiv ispod sanitarne keramike. Cilindrično telo, pravilne linije i završna obrada u brušenoj bronzi omogućavaju njegovo uklapanje sa slavinama, odvodnim ventilima i kupatilskom galanterijom u odgovarajućem metalnom tonu.

Sifon se postavlja između odvodnog ventila lavaboa i kanalizacionog priključka u zidu. Njegove osnovne funkcije su:

• prihvat vode iz odvodnog ventila
• odvođenje vode prema kanalizacionoj instalaciji
• formiranje vodenog zatvarača
• smanjenje prolaska neprijatnih mirisa
• povezivanje odvoda lavaboa sa zidnim priključkom
• dekorativno završavanje vidljive instalacije

Hansgrohe Flowstar S je posebno pogodan za zidne i nadgradne lavaboe bez zatvorenog ormarića, kao i za otvorene konzolne kompozicije.

Završna obrada Brushed Bronze

Model 52105140 izveden je u Hansgrohe završnoj obradi Brushed Bronze, odnosno brušena bronza. Površina ima topao bronzani ton i diskretnu brušenu teksturu, bez izraženog visokog sjaja.

Može se kombinovati sa:

• Hansgrohe slavinama u brušenoj bronzi
• odvodnim ventilom u Brushed Bronze obradi
• belim sjajnim lavaboom
• belim mat lavaboom
• crnim ili sivim lavaboom
• radnim pločama u dekoru kamena
• mermernim površinama
• kupatilskim nameštajem u dekoru drveta
• ogledalima sa bronzanim detaljima
• galanterijom u toplim metalnim tonovima

Kod vidljive montaže preporučljivo je uskladiti sifon, slavinu i odvodni ventil iz iste ili vizuelno kompatibilne završne obrade.

Mesingana konstrukcija

Telo sifona izrađeno je od mesinga. Ovaj materijal omogućava stabilnu konstrukciju, precizno izrađene navojne spojeve i kvalitetnu dekorativnu površinsku obradu.

Mesingana izvedba doprinosi:

• mehaničkoj stabilnosti
• pouzdanom povezivanju sa odvodnim ventilom
• čvrstom spoju sa zidnom cevi
• stabilnosti prilikom podešavanja
• dugotrajnoj primeni u kupatilskim uslovima
• urednom izgledu vidljive instalacije

Prilikom montaže treba zaštititi površinu od direktnog kontakta sa metalnim alatom kako ne bi došlo do grebanja završnog sloja.

Ulazni priključak G 1¼″

Hansgrohe Flowstar S ima ulazni priključak G 1¼″, namenjen povezivanju sa kompatibilnim odvodnim ventilom za lavabo.

Može se povezati sa:

• Klik-Klak ventilom G 1¼″
• standardnim odvodnim ventilom
• slobodnoprotočnim ventilom
• ventilom za lavabo sa prelivom
• ventilom za lavabo bez preliva, kada je odgovarajući za konkretnu keramiku

Pre montaže treba proveriti:

• dimenziju navoja odvodnog ventila
• dužinu njegovog donjeg dela
• raspoloživu visinu ispod lavaboa
• položaj sifona u odnosu na zid
• kompatibilnost zaptivnih elemenata

Odvodni ventil nije deo samog sifona, osim kada prodajno pakovanje izričito navodi drugačije.

Izlazni priključak DN32

Izlazni priključak sifona je DN32, što omogućava povezivanje sa odgovarajućom zidnom odvodnom instalacijom ili prelaznim elementom.

Pre završne montaže treba proveriti:

• prečnik zidne kanalizacione cevi
• potrebu za redukcionom gumom
• dubinu ulaska zidne cevi
• položaj priključka u odnosu na osu lavaboa
• visinu zidnog odvoda
• raspoloživo horizontalno rastojanje
• položaj rozete

Spoj treba izvesti bez bočnog naprezanja kako se zaptivke ne bi pomerile i izazvale curenje.

Raspon podešavanja 60–165 mm

Vertikalni položaj sifona može se podešavati u rasponu od 60 do 165 mm. Ovaj raspon omogućava prilagođavanje različitim visinama odvodnog ventila i zidnog priključka.

Podešavanje je značajno kod:

• zidnih lavaboa različite dubine
• nadgradnih lavaboa na radnoj ploči
• podgradnih lavaboa
• lavaboa postavljenih na otvorenoj konzoli
• renoviranja postojećih instalacija
• zamene ranije ugrađenog sifona

Pre montaže treba proveriti da li se stvarna visinska razlika nalazi unutar deklarisanog raspona.

Maksimalno rastojanje do zida 330 mm

Maksimalno rastojanje do zida iznosi 330 mm. Ovaj podatak odnosi se na horizontalni domet zidne cevi i važan je pri određivanju položaja kanalizacionog priključka.

Pri planiranju instalacije treba uzeti u obzir:

• dubinu lavaboa
• položaj odvodnog otvora
• udaljenost lavaboa od zida
• debljinu radne ploče
• centralnu osu zidnog priključka
• mogućnost skraćivanja cevi
• položaj dekorativne rozete

Zidni priključak treba postaviti tako da cev nakon montaže ostane pravolinijska i bez naprezanja.

Vodeni zatvarač visine 75 mm

Flowstar S ima vodeni zatvarač visine 75 mm. Zadržana voda u sifonskom telu formira prepreku između kupatila i kanalizacione instalacije.

Vodeni zatvarač doprinosi:

• smanjenju prolaska neprijatnih mirisa
• odvajanju vazduha iz kanalizacije od prostorije
• pravilnom radu odvodnog sistema
• higijenskoj funkciji lavaboa

Ako se lavabo duže vreme ne koristi, voda u sifonu može ispariti. Puštanjem manje količine vode zatvarač se ponovo formira.

Kontrola prema standardu DIN EN 274-3

Hansgrohe navodi da je Flowstar S kontrolisan od treće strane u skladu sa standardom DIN EN 274-3.

Ovaj podatak odnosi se na tehničke zahteve za odvodne armature i sifone koji se koriste sa sanitarnim uređajima.

Vertikalna cev dužine 140 mm

U sadržaj isporuke ulazi vertikalna cev dužine 140 mm. Ona povezuje odvodni ventil lavaboa sa cilindričnim telom sifona.

Pre montaže treba proveriti:

• dužinu odvodnog ventila
• raspoloživu visinu ispod lavaboa
• potrebu za podešavanjem
• pravilno naleganje cevi u sifonsko telo
• stanje zaptivnih elemenata
• vertikalno poravnanje sklopa

Cev ne treba skraćivati ili obrađivati bez provere Hansgrohe montažnog uputstva.

Zidna cev i rozeta Ø 72 mm

Paket sadrži zidnu cev i dekorativnu rozetu prečnika 72 mm. Rozeta pokriva spoj odvodne cevi i zida, čime se dobija uredan završni izgled instalacije.

Rozeta treba da:

• ravnomerno nalegne na zid
• pokrije ivicu kanalizacionog otvora
• bude centrirana u odnosu na cev
• ostane u istoj završnoj obradi kao sifon
• ne bude postavljena pod uglom

Površina zida oko priključka treba da bude završena pre konačne montaže rozete.

Primena kod zidnog lavaboa

Flowstar S može se koristiti ispod zidnog lavaboa kada nema zatvorenog ormarića i instalacija ostaje vidljiva.

Pre montaže treba proveriti:

• centralnu osu odvodnog otvora
• visinu zidnog priključka
• horizontalno rastojanje do zida
• položaj ugaonih ventila
• raspoloživu visinu za sifon
• pristup radi čišćenja
• kompatibilnost sa odvodnim ventilom
• poravnanje svih elemenata

Kod vidljive montaže posebno je važno da zidni priključak bude precizno postavljen.

Primena kod nadgradnog lavaboa

Sifon se može koristiti i uz nadgradni lavabo postavljen na otvorenu radnu ploču ili konzolu.

Kod ovakve instalacije treba uzeti u obzir:

• visinu radne ploče
• visinu i dubinu lavaboa
• debljinu radne površine
• dužinu odvodnog ventila
• raspoloživu visinu za sifon
• položaj zidnog odvoda
• maksimalno rastojanje do zida
• pristup spojevima

Kod lavaboa postavljenih na ploču treba proveriti da li je odvodni ventil dovoljno dugačak za konkretnu keramiku i način montaže.

Povezivanje sa Klik-Klak ventilom

Flowstar S se može kombinovati sa kompatibilnim Klik-Klak ventilom sa priključkom G 1¼″.

Kompletan odvodni sklop tada čine:

• Klik-Klak ventil u lavabou
• vertikalna cev
• Hansgrohe Flowstar S sifon
• zidna cev DN32
• dekorativna rozeta
• priključak prema kanalizaciji

Klik-Klak ventil omogućava otvaranje i zatvaranje odvoda, dok sifon formira vodeni zatvarač i odvodi vodu prema zidu.

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru priključnih dimenzija
• ugradnju odvodnog ventila
• postavljanje vertikalne cevi
• podešavanje visine sifona
• poravnanje cilindričnog tela
• povezivanje zidne cevi
• postavljanje rozete
• ravnomerno zatezanje spojeva
• puštanje vode
• proveru nepropusnosti

Montažu treba izvesti prema Hansgrohe uputstvu, uz pažljivo postavljanje svih zaptivnih elemenata.

Provera nepropusnosti

Nakon montaže treba proveriti:

• spoj odvodnog ventila i vertikalne cevi
• spoj cevi i sifonskog tela
• donji deo sifonske boce
• spoj horizontalne zidne cevi
• priključak DN32
• položaj zaptivki
• poravnanje svih navojnih spojeva

Kontrolu treba izvršiti pri kontinuiranom protoku, kao i nakon ispuštanja veće količine vode iz lavaboa.

Čišćenje sifonskog tela

Tokom korišćenja u sifonu se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički proizvodi
• kamenac
• sitne nečistoće

Kod sifona sa bocom donji deo omogućava pristup unutrašnjosti radi održavanja.

Pre otvaranja treba:

• zatvoriti slavinu
• postaviti posudu ispod sifona
• pažljivo odvrnuti donji deo
• sačuvati zaptivku
• ukloniti nečistoće
• isprati unutrašnjost
• pravilno vratiti zaptivku
• ponovo sastaviti sifon
• proveriti nepropusnost

Iz sifona će prilikom otvaranja isteći voda koja formira vodeni zatvarač.

Održavanje brušene bronze

Za redovno čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Sredstvo za čišćenje preporučljivo je naneti na krpu, a ne direktno na proizvod.

Sadržaj isporuke

Hansgrohe za Flowstar S navodi sledeći sadržaj:

• vertikalna cev dužine 140 mm
• zidna cev
• rozeta prečnika 72 mm
• sifonsko telo Flowstar S.

U isporuku nisu navedeni kao uključeni:

• odvodni ventil
• Klik-Klak ventil
• lavabo
• slavina
• kanalizaciona cev u zidu
• dodatne redukcije
• alat za montažu
