Alca montažni ram za rukohvate za osobe sa invaliditetom 112 cm (A106/1120)
18.100,00 RSD
- Proizvođač: Alcadrain (ALCA)
- Model: A106/1120
- Šifra proizvoda: A106/1120
- EAN: 8595580552718
- Tip proizvoda: ugradni montažni ram za rukohvate za osobe sa invaliditetom
- Materijal konstrukcije: metal sa praškastim premazom
- Materijal montažne ploče: vodootporna lepljena šperploča
- Visina: 1126 mm
- Širina: 340 mm
- Dubina: 78 mm
- Dimenzije (V × Š × D): 1126 × 340 × 78 mm
- Visina ugradnje: 1120 mm
- Podešavanje nogara: 0–200 mm
- Test opterećenja: 200 kg
- Način ugradnje: ispred nosećeg zida ili u gips-kartonsku konstrukciju
- Montažna ploča: prilagođena pričvršćivanju potpornih rukohvata
- Težina: 11,1351 kg
- Dimenzije pakovanja: 1126 × 340 × 78 mm
- Standardi: EN ISO 10535, ČSN 73 2030
- Oprema u kompletu: samonoseći metalni ram, montažna ploča od vodootporne šperploče, 4 vijka Ø8 × 60 mm i 4 tipla Ø12 mm
- Namena: ugradnja potpornih i sigurnosnih rukohvata u kupatilima prilagođenim osobama sa invaliditetom
Dostava je dostupna na teritoriji cele Srbije. Za područje Beograda preko iznosa od 15000 rsd proizvode isporučujemo lično, bez ikakvih troškova, dok se za dostavu van Beograda obračunava cena u skladu sa tarifnikom kurirske službe.
Povezani proizvodi
Opis
Alca A106/1120 – montažni ram za rukohvate za osobe sa invaliditetom
Alca A106/1120 – ugradna konstrukcija za sigurnosne rukohvate
Alca A106/1120 predstavlja specijalizovani ugradni metalni ram za montažu rukohvata u pristupačnim sanitarnim prostorima.
Kod kupatila namenjenih osobama sa invaliditetom i smanjenom pokretljivošću, pomoćni rukohvati moraju biti pravilno pričvršćeni na odgovarajuću noseću konstrukciju.
U suvomontažnim zidovima nije dovoljno pričvrstiti rukohvat samo za gips-kartonsku ploču ili keramičku završnu oblogu.
Zbog toga je potrebno unapred predvideti odgovarajuće ojačanje.
Alca A106/1120 omogućava postavljanje metalnog rama sa odgovarajućom montažnom pločom na projektovanu poziciju.
Kada se konstrukcija pravilno ugradi i zatvori zidnom oblogom, na predviđenom mestu može se pričvrstiti kompatibilan rukohvat.
Metalni ram sa praškastom zaštitnom obradom
Osnovu proizvoda predstavlja metalni samonosivi ram sa zaštitnim praškastim premazom.
Ram se sastoji od vertikalnih profila povezanih odgovarajućim konstrukcionim elementima.
Metalna konstrukcija služi za prihvatanje opterećenja koja nastaju pri korišćenju pravilno montiranog rukohvata.
Zaštitni premaz namenjen je očuvanju metalne površine tokom ugradnje i korišćenja unutar zidne konstrukcije.
Ram se ugrađuje pre postavljanja završnih ploča i keramike.
Konačna stabilnost zavisi od pravilnog povezivanja sa podom i odgovarajućom nosećom konstrukcijom.
Nominalna visina instalacije 1120 mm
Alca A106/1120 ima nominalnu visinu rama od 1120 mm, odnosno 112 cm.
Ova mera odnosi se na instalacionu konstrukciju, a ne na obaveznu visinu postavljanja rukohvata.
Visina rukohvata određuje se prema odgovarajućem projektu i potrebama korisnika.
Montažna ploča nalazi se u gornjem delu rama i omogućava pričvršćivanje na predviđenoj poziciji.
Položaj rama potrebno je uskladiti sa visinom gotovog poda.
Širina rama 340 mm

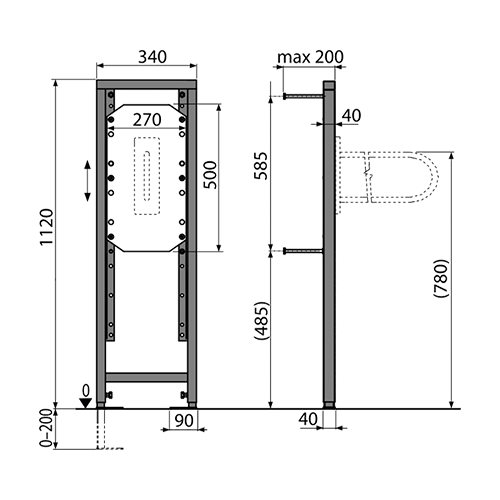

Prema fabričkom tehničkom crtežu, spoljašnja širina rama iznosi 340 mm.
Ova dimenzija značajna je prilikom planiranja mesta za instalaciju u predzidnoj konstrukciji.
Širina od 34 cm omogućava ugradnju u odgovarajuću zonu suvomontažnog zida.
Pri planiranju je potrebno obezbediti dovoljno prostora za metalnu konstrukciju, zidne pričvršćivače i završne obloge.
Raspoloživ prostor treba proveriti pre početka građevinskih radova.
Montažna ploča od vodootporno lepljene šperploče
Jedna od najvažnijih komponenti modela A106/1120 jeste montažna ploča izrađena od vodootporno lepljene šperploče.
Ploča je pričvršćena unutar metalnog rama i služi kao površina za montažu odgovarajućeg rukohvata.
Na fabričkom crtežu prikazane su mere od približno:
- Širina ploče: 270 mm
- Visina ploče: 500 mm
Vodootporno lepljena šperploča namenjena je primeni unutar odgovarajuće zidne konstrukcije.
Oznaka vodootpornog lepljenja odnosi se na svojstva materijala ploče i ne znači da je predviđena za stalno direktno izlaganje vodi bez odgovarajuće zaštite.
Za završenu instalaciju potrebno je izvesti propisanu zidnu oblogu i hidroizolaciju kada je ona potrebna.
Montažna površina za različite rukohvate
Montažna ploča služi za povezivanje kompatibilnog rukohvata sa nosećom konstrukcijom.
Rukohvat se postavlja nakon završetka odgovarajućih zidarskih i suvomontažnih radova.
Pri izboru proizvoda potrebno je proveriti:
- Oblik rukohvata: fiksni ili preklopni
- Dimenzije montažne ploče rukohvata: prema njegovoj tehničkoj dokumentaciji
- Raspored montažnih otvora: prema proizvođaču rukohvata
- Vrsta pričvršćivača: odgovarajuća za predviđenu montažnu podlogu
- Položaj rukohvata: prema projektu pristupačnog toaleta
Montažni ram A106/1120 ne garantuje univerzalnu kompatibilnost sa svim rukohvatima.
Konačni izbor potrebno je uskladiti sa zahtevima konkretnog proizvoda.
Ispitano opterećenje 200 kg
Proizvođač za Alca A106/1120 navodi ispitano opterećenje od 200 kg.
Ovaj podatak potvrđen je u zvaničnom tehničkom listu.
Ispitano opterećenje predstavlja karakteristiku montažne konstrukcije u uslovima predviđenog fabričkog ispitivanja.
Prilikom korišćenja rukohvata opterećenje se prenosi preko njegovih pričvrsnih elemenata na montažnu ploču i metalni ram.
Zbog toga je za bezbednost važna pravilna izvedba celog sistema.
Ispitano opterećenje od 200 kg ne znači da svaki rukohvat montiran na ovaj element automatski ima dozvoljenu nosivost od 200 kg.
Potrebno je proveriti i nosivost izabranog rukohvata, način pričvršćivanja i kvalitet građevinske konstrukcije.
Teleskopske noge sa podešavanjem 0–200 mm
Alca A106/1120 poseduje podesive teleskopske noge.
Fabrički opseg podešavanja iznosi 0–200 mm.
Ova funkcija omogućava prilagođavanje položaja rama različitim nivoima završnog poda.
Prilikom postavljanja potrebno je pravilno odrediti referentnu visinu gotove podne površine.
Noge se podešavaju pre konačnog pričvršćivanja rama.
Nakon nivelacije potrebno je proveriti stabilnost i pravilno oslanjanje konstrukcije.
Montaža ispred nosećeg zida
A106/1120 može se postaviti ispred odgovarajućeg nosećeg zida.
U tom slučaju ram se pozicionira na projektovanu udaljenost od zidne površine.
Zatim se pričvršćuje odgovarajućim montažnim elementima.
Prema fabričkom tehničkom crtežu, predviđen je dohvat zidnog pričvršćivanja do 200 mm u prikazanoj konfiguraciji.
Prilikom montaže potrebno je proveriti materijal zida i odgovarajuću nosivost pričvrsnih elemenata.
Nakon postavljanja, metalna konstrukcija zatvara se odgovarajućom predzidnom oblogom.
Ugradnja u gips-kartonske konstrukcije
Proizvod je predviđen i za montažu u konstrukcije od gips-kartonskih ploča.
Ovakav način ugradnje često se koristi u poslovnim objektima, hotelima, zdravstvenim ustanovama i savremenim kupatilima.
Ram se postavlja na projektovano mesto unutar odgovarajuće potkonstrukcije.
Zatim se povezuje sa nosećim elementima, u skladu sa uputstvom proizvođača.
Po završetku radova konstrukcija se zatvara gips-kartonskim pločama i predviđenom završnom oblogom.
Rukohvat se ne pričvršćuje samo za gips-kartonsku ploču, već u odgovarajuću noseću zonu pripremljenu ugradnjom rama.
Pričvršćivanje rama na pod i zid
Stabilnost montažne konstrukcije zavisi od pravilnog pričvršćivanja za građevinske elemente.
Fabrički montažni postupak predviđa nivelaciju rama, pričvršćivanje nogu i povezivanje odgovarajućih zidnih montažnih elemenata.
Za pripremu otvora i raspored pričvršćivanja potrebno je koristiti fabričko uputstvo.
U kompletu se nalaze odgovarajući vijci i tiplovi.
Za nestandardne građevinske podloge potrebno je proveriti pogodnost pričvrsnih elemenata i po potrebi koristiti drugačije namensko rešenje.
Montažni set u kompletu
Alca A106/1120 isporučuje se sa setom za pričvršćivanje.
Prema zvaničnom obimu isporuke, set uključuje:
- Vijci: Ø8 × 60 mm, 4 komada
- Tiplovi: Ø12 mm, 4 komada
Uz pričvršćivače isporučuju se samonosivi metalni ram i montažna ploča od vodootporno lepljene šperploče.
Priloženi montažni pribor namenjen je pričvršćivanju konstrukcije prema fabričkom uputstvu.
Sam rukohvat nije uključen u pakovanje.
Fiksni i preklopni rukohvati
Montažni ram može se razmatrati za ugradnju odgovarajućih fiksnih ili preklopnih rukohvata.
Fiksni rukohvati postavljaju se na zid i ostaju u stalnom položaju.
Preklopni rukohvati omogućavaju podizanje kada korisniku nije potrebna površina za pridržavanje.
Za oba tipa važna je odgovarajuća noseća podloga.
Kod preklopnih rukohvata dodatno je potrebno proveriti sile koje nastaju zbog konzolne konstrukcije i raspored montažnih otvora.
Izbor i položaj rukohvata moraju biti usklađeni sa fabrički dozvoljenim načinom pričvršćivanja.
Primena uz WC šolje za osobe sa invaliditetom
Alca A106/1120 može se koristiti pri pripremi noseće konstrukcije za rukohvat pored WC šolje.
U pristupačnim toaletima rukohvati pružaju dodatnu podršku prilikom sedenja i ustajanja.
Kod korisnika invalidskih kolica važna je i mogućnost pravilnog bočnog prilaza WC šolji.
Zbog toga položaj rukohvata treba uskladiti sa oblikom WC šolje, visinom sedišta i slobodnim prostorom u kupatilu.
Montažni ram ugrađuje se u odgovarajući deo zida, a njegova ploča omogućava pričvršćivanje rukohvata na projektovanoj poziciji.
Razlika između Alca A106/1120 i AM101/1300H
Alca A106/1120 predstavlja zaseban montažni ram za pričvršćivanje rukohvata.
Ne sadrži vodokotlić niti konstrukciju namenjenu direktnoj montaži konzolne WC šolje.
Alca AM101/1300H predstavlja ugradni vodokotlić sa proširenim metalnim ramom, namenjen pričvršćivanju konzolne WC šolje i odgovarajućih rukohvata.
Razlika je u funkciji i konstrukciji proizvoda.
A106/1120 koristi se kada je potrebna posebna noseća zona za rukohvat.
AM101/1300H koristi se kada se projektuje odgovarajući kombinovani sistem WC vodokotlića, konzolne WC šolje i montaže rukohvata.
Primena u bolnicama i rehabilitacionim centrima
U sanitarnim prostorima bolnica i rehabilitacionih centara često je potrebno obezbediti dodatne zidne rukohvate.
Alca A106/1120 omogućava da se noseća konstrukcija predvidi pre zatvaranja zida.
Ovakav način pripreme posebno je značajan kada su zidovi izvedeni kao suvomontažne pregrade.
Prilikom projektovanja potrebno je uzeti u obzir položaj sanitarnih elemenata i opterećenja koja će rukohvati prenositi na konstrukciju.
Primena u domovima za stare
Montažni ram može se koristiti i u kupatilima domova za stare.
U takvim objektima rukohvati predstavljaju važan deo pomoćne sanitarne opreme.
Njihova pravilna pozicija omogućava korisniku dodatni oslonac pri korišćenju toaleta.
Alca A106/1120 služi za pripremu odgovarajuće konstrukcije unutar zida.
Konačan položaj rukohvata određuje se prema potrebama korisnika i projektu.
Primena u hotelima i poslovnim objektima
Model se može koristiti u pristupačnim sanitarnim prostorima hotela, restorana, poslovnih zgrada i tržnih centara.
Kod ovih objekata često se koriste metalne potkonstrukcije i gips-kartonski zidovi.
A106/1120 omogućava unapred planiranu pripremu nosećeg mesta za rukohvat.
Nakon završetka zidnih radova ram ostaje sakriven iza obloge.
Vidljiv je samo odgovarajući rukohvat i njegovi montažni elementi.
Priprema montaže pre postavljanja keramike
Pre postavljanja keramičkih pločica potrebno je odrediti tačnu poziciju montažne ploče.
Ona mora biti usklađena sa rasporedom otvora na budućem rukohvatu.
Zatim se ram pravilno pozicionira, nivelira i pričvršćuje.
Nakon završetka montaže preporučuje se dokumentovanje položaja ploče kako bi se naknadno bušenje izvršilo na odgovarajućem mestu.
Zidne obloge i hidroizolaciju potrebno je izvesti prema zahtevima konkretnog sanitarnog prostora.
Dimenzije i težina Alca A106/1120
Prema aktuelnoj fabričkoj dokumentaciji, razlikuju se montažne i logističke dimenzije.
Nominalne montažne mere:
- Visina rama: 1120 mm
- Širina rama: 340 mm
- Dubina metalnog profila prema crtežu: 40 mm
- Dimenzije montažne ploče: približno 270 × 500 mm
- Podešavanje nogu: 0–200 mm
Logistički podaci:
- Dimenzije jednog proizvoda: 1126 × 340 × 78 mm
- Dimenzije pakovanja: 1126 × 340 × 78 mm
- Težina proizvoda: 11,1351 kg
- Težina pakovanja: 11,1351 kg
- Količina u pakovanju: 1 komad
- Količina na paleti: 30 komada
Za WooCommerce polje težine koristi se 11,1351 kg, prema aktuelnoj fabričkoj specifikaciji.
Razlika između starog i aktuelnog fabričkog kataloga
U ranijoj dokumentaciji Alcaplast iz 2017. godine za model A106/1120 navedene su drugačije logističke vrednosti:
- Ranija težina: 11,2151 kg
- Ranije dimenzije: 1195 × 410 × 82 mm
Aktuelni Alcadrain katalog navodi:
- Aktuelna težina: 11,1351 kg
- Aktuelne dimenzije: 1126 × 340 × 78 mm
Za nove unose proizvoda potrebno je koristiti aktuelnu specifikaciju, osim ako se prodaje konkretan proizvod iz starije serije sa drugačijom deklaracijom.
Ove razlike odnose se na fabrički objavljene logističke podatke.
Ispitivanje i norme
U zvaničnom tehničkom listu proizvođač navodi:
- Ispitano opterećenje: 200 kg
- Navedene norme: EN ISO 10535 i 73 2030
Navedene informacije predstavljaju podatke iz fabričke dokumentacije.
Za projektovanje i izvođenje pristupačnih sanitarnih prostora u Srbiji potrebno je primeniti odgovarajuće domaće propise i tehničke zahteve.
Pravilna montaža i kompatibilnost rukohvata moraju se proveriti nezavisno od samog podatka o ispitanom opterećenju.
Rezervni i montažni delovi
Proizvođač u okviru dokumentacije navodi odgovarajuće komponente:
- Alca M916-ND: set za pričvršćivanje
- Alca M971-ND: set za zidno pričvršćivanje montažnih ramova
Ovi proizvodi predstavljaju odgovarajuće rezervne ili montažne komponente.
Pri poručivanju potrebno je proveriti punu fabričku oznaku i namenu dela.
Održavanje i kontrola montažne konstrukcije
Nakon pravilnog postavljanja, metalni ram ostaje unutar zida.
Zbog toga je posebno važno izvršiti kontrolu stabilnosti pre zatvaranja konstrukcije.
Potrebno je proveriti položaj rama, stanje pričvršćivača, oslanjanje nogu i pravilno postavljanje montažne ploče.
Kasnije je potrebno redovno proveravati sam vidljivi rukohvat i njegovo pričvršćivanje.
Ako dođe do pomeranja rukohvata ili oštećenja zida, potrebno je obaviti stručnu proveru celokupne instalacije.
Sadržaj pakovanja Alca A106/1120
Prema zvaničnoj dokumentaciji proizvođača, komplet sadrži:
- Samonosivi montažni ram: 1 komad
- Montažna ploča: vodootporno lepljena šperploča
- Set pričvršćivača: uključen
- Vijci Ø8 × 60 mm: 4 komada
- Tiplovi Ø12 mm: 4 komada
Rukohvat nije uključen.
WC šolja nije uključena.
Ugradni vodokotlić nije uključen.
Gips-kartonske ploče i završna keramička obloga nisu uključene.
Alca – proizvođač sanitarnih instalacionih sistema
Alca, odnosno Alcadrain, proizvođač je sanitarnih instalacionih sistema, montažnih ramova, ugradnih vodokotlića, aktivacionih tipki, odvoda, sifona i druge opreme.
U profesionalnom programu nalazi se i oprema za pristupačne sanitarne prostore.
Alca A106/1120 predstavlja specijalizovani ugradni ram za pričvršćivanje rukohvata za osobe sa invaliditetom.
Njegove glavne karakteristike su metalni ram visine 1120 mm, širina 340 mm, montažna ploča od vodootporno lepljene šperploče, teleskopske noge podesive 0–200 mm i fabrički ispitano opterećenje od 200 kg.
Dodatne informacije
| Težina | 11,13 kg |
|---|---|
| Dimenzije | 7,8 × 34 × 112,6 cm |
| Brend | |
| Materijal | Metal |
| Namena | Za rukohvate |
| Način ugradnje | Suva ugradnja |
| Garancija | 2 godine |
| Zemlja porekla | Češka |
