Opis

Opis proizvoda

ALCA PLAST montažni element za pisoar, šifra A107/1120, predstavlja samonoseći metalni okvir namenjen ugradnji odgovarajućeg zidnog pisoara i tlačnog ispirača. ITIM polje „Šifra“ potvrđuje A107/1120, a zvanični ALCADRAIN katalog daje detaljnu specifikaciju istog modela. Element se može postaviti ispred nosećeg zida ili u dovoljno čvrstu gips-kartonsku konstrukciju i omogućava precizno podešavanje pričvršćenja pisoara, dovoda vode i odvoda.

Namena za zidni pisoar

A107/1120 namenjen je konzolnom odnosno zidnom pisoaru. Sanitarna keramika se nakon završetka zida pričvršćuje na navojne tačke koje su povezane sa metalnim okvirom, pa opterećenje ne preuzima sama završna zidna obloga.

To omogućava uredan izgled sanitarnog prostora jer instalacione komponente ostaju skrivene iza zida. Vidljivi ostaju pisoar i odabrani ispirač odnosno završni upravljački element.

Namena za tlačni ispirač

Zvanični proizvođač navodi primenu za montažu tlačnog ispirača. A107/1120 je predviđen za povezivanje sa odgovarajućim ALCA sistemom tlačnog ispiranja.

Ovo ga razlikuje od A107S varijanti koje su namenjene senzorskom sistemu. Pre kupovine treba prvo odrediti način upravljanja ispiranjem, jer izbor montažnog elementa zavisi od te odluke.

Nosivost 150 kg

ALCADRAIN za okvir navodi test opterećenja od 150 kg. Ovaj podatak potvrđuje nosivu sposobnost konstrukcije kada je okvir pravilno postavljen i pričvršćen.

Nosivost ne treba tumačiti nezavisno od kvaliteta montaže. Element mora biti pričvršćen prema proizvođačkom uputstvu, a suvomontažna konstrukcija mora biti dovoljno čvrsta.

Dimenzije

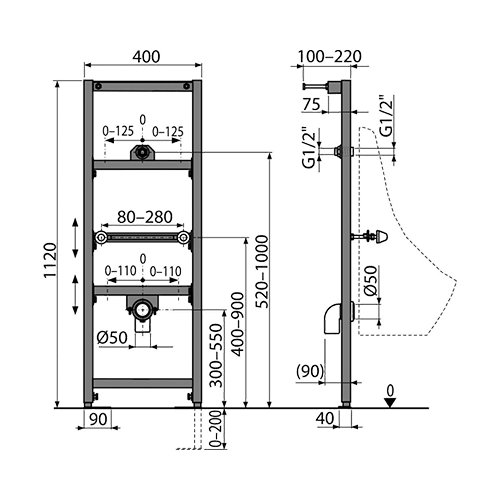

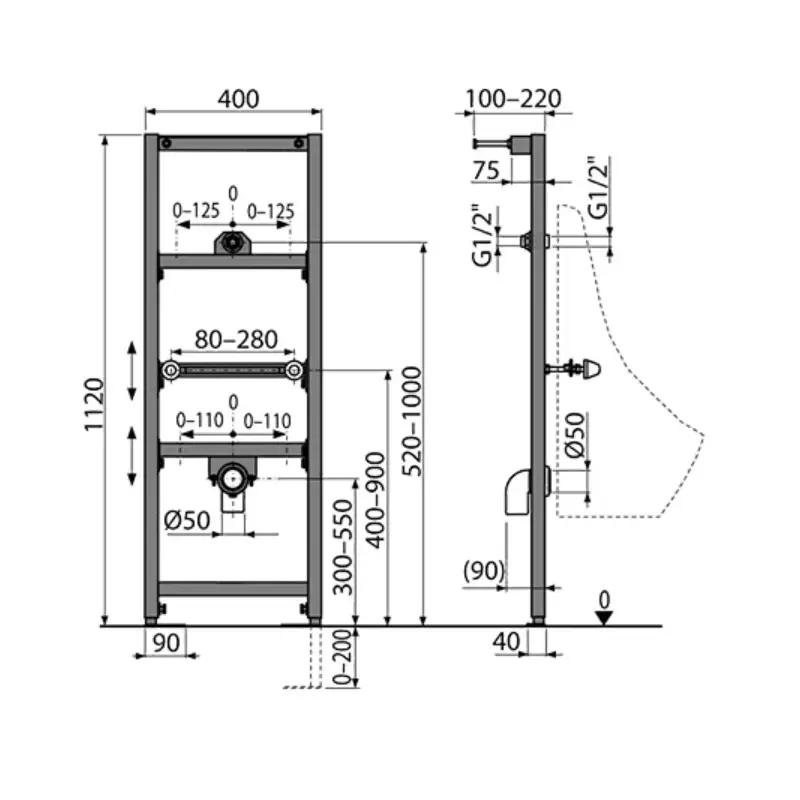

Zvanične dimenzije A107/1120 iznose 1125×515×75 mm, odnosno približno 112,5×51,5×7,5 cm. Te mere predstavljaju gabarit pojedinačnog metalnog elementa.

Za precizno projektovanje važnije su detaljne kote na tehničkom crtežu, jer položaj sanitarne keramike, vode i odvoda može da se podešava unutar konstrukcije.

Podesive noge

Okvir koristi podesive noge sa rasponom 0–200 mm. To omogućava prilagođavanje visine elementa prema građevinskoj situaciji i završnoj koti poda.

Visinu treba odrediti pre zatvaranja zida, uz uračunatu debljinu budućih podnih slojeva. Pogrešna referentna kota može dovesti do toga da pisoar na kraju bude postavljen previsoko ili prenisko.

Podesivi razmak pričvršćenja

Razmak pričvršćenja pisoara može se podešavati od 85 do 265 mm, odnosno od 8,5 do 26,5 cm. Ovaj širok raspon omogućava prilagođavanje različitim kompatibilnim modelima zidnih pisoara.

Ipak, izbor keramike treba potvrditi tehničkim crtežom. Razmak vijaka nije jedini kriterijum: položaj dovoda vode i odvoda takođe mora odgovarati.

Podešavanje dovoda vode

Priključak vode može se podešavati u rasponu 0–125 mm od centralne ose. To omogućava da se tlačni ispirač i ulaz u pisoar pravilno poravnaju sa izabranom keramikom.

Pre zatvaranja zida dovod treba proveriti pod pritiskom kako bi se isključilo eventualno curenje.

Podešavanje odvoda

Odvod može da se pomeri 0–110 mm od centralne ose. Ova mogućnost je važna jer različiti pisoari imaju različit položaj izlaza.

Odvodno koleno sa zaptivkom nalazi se u standardnom sadržaju seta. Položaj se podešava prema tehničkom crtežu keramike i mora omogućiti pravilno povezivanje bez naprezanja.

Praškasto farbani metal

Konstrukcija je izrađena od praškasto farbanog metala. Okvir nakon završetka instalacije ostaje iza zida, ali zaštitni površinski sloj je važan tokom transporta, montaže i dugotrajnog boravka u instalacionoj konstrukciji.

Sadržaj seta

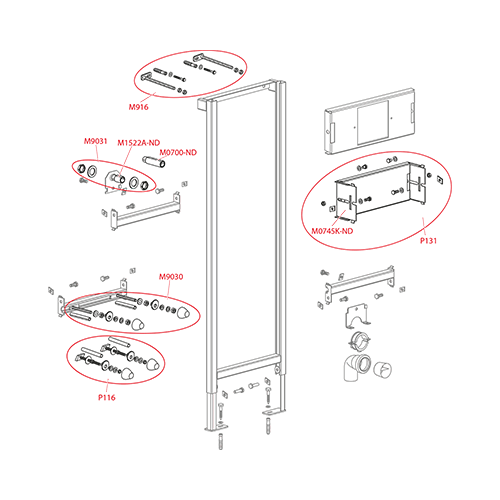

Zvanični paket uključuje samonoseći okvir, pričvrsni materijal, M10 vijke za pričvršćivanje pisoara, završne poklopce, priključne elemente vode i odvodno koleno sa zaptivkom.

Sam pisoar i završni tlačni ispirač nisu deo ovog montažnog elementa i biraju se zasebno.

Montaža u predzidu

Okvir se postavlja ispred nosećeg zida ili u odgovarajuću suvomontažnu konstrukciju. Nakon nivelisanja i pričvršćivanja podešavaju se nosači keramike, dovod i odvod.

Sve instalacione tačke treba testirati pre oblaganja. Tek nakon potvrde da su položaj i nepropusnost ispravni konstrukcija se zatvara.

Priprema završne obloge

Pri postavljanju gips-kartonskih ploča i keramike treba precizno ostaviti otvore za priključke i pričvrsne vijke. Preveliki otvori mogu otežati završnu montažu, dok premali zahtevaju naknadno sečenje i rizik od oštećenja instalacije.

Montaža pisoara

Nakon završetka zida pisoar se priključuje na dovod i odvod i pričvršćuje na M10 montažne tačke. Zatezanje mora biti ravnomerno i usklađeno sa uputstvom proizvođača keramike.

Posle montaže proverava se stabilnost sanitarije i nepropusnost svih spojeva.

Razlika u odnosu na A107S

A107/1120 je verzija za tlačni ispirač. A107S/1120 i stariji A107S/1200 pripadaju senzorskoj grupi. Zato spolja sličan metalni okvir ne znači da su modeli jednaki.

Ako se planira elektronsko automatsko ispiranje, treba izabrati odgovarajući senzorski element. Ako se koristi kompatibilni tlačni ispirač, A107/1120 je odgovarajuća konstrukcija prema zvaničnom programu.

Servis i održavanje

Sam metalni okvir ne zahteva redovno održavanje nakon zatvaranja zida. Servisiraju se tlačni ispirač, dovod, sifon i drugi dostupni funkcionalni delovi. Pravilno projektovan sistem omogućava intervenciju bez potrebe za otvaranjem čitave konstrukcije.

Provera pre kupovine

Pre poručivanja treba proveriti model pisoara, razmak pričvršćenja, položaj dovoda i odvoda i planirani način ispiranja. Posebno treba potvrditi da se koristi tlačni ispirač, a ne senzorski sistem.

ALCA PLAST A107/1120 predstavlja jasno definisan montažni element sa nosivošću 150 kg, podesivim nogama do 20 cm, širokim rasponom podešavanja pričvršćenja i priključaka i kompletnim osnovnim montažnim priborom za odgovarajuću instalaciju zidnog pisoara.
