ALCA PLAST Simple ugradni vodokotlić (S501.1)

Opis

Opis proizvoda

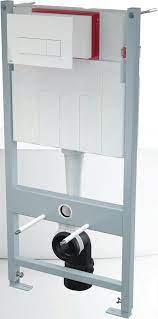

ALCA PLAST Simple ugradni vodokotlić, šifra S501.1, predstavlja kompletan predzidni montažni sistem namenjen ugradnji konzolne WC šolje. Proizvod se na ITIM sajtu vodi kao „ALCA PLAST Vodokotlić Ugradni Simple S501.1“, pa je u prodajnom nazivu zadržana serija Simple odmah iza brenda, u skladu sa pravilom da se prvo navodi brend, zatim serija, a potom tip proizvoda. Za razliku od samog plastičnog rezervoara, S501.1 obuhvata samonoseću konstrukciju koja omogućava pričvršćivanje konzolne WC keramike i skrivanje instalacionih elemenata iza završne zidne obloge.

Simple sistem i namena

Osnovna namena proizvoda je suva odnosno predzidna montaža konzolne WC šolje. Metalni okvir se postavlja u odgovarajuću instalacionu konstrukciju, nivelise i čvrsto vezuje za pod i predviđene tačke oslonca. Nakon izvođenja vodovodnih i kanalizacionih priključaka sistem se zatvara odgovarajućom oblogom, pa u prostoru ostaju vidljivi samo WC šolja i izabrana ALCA aktivaciona tipka.

Takav način montaže omogućava da rezervoar, plovak, odvodni ventil i veći deo kanalizacionog priključka ostanu iza zida. Ipak, servisni delovi nisu trajno nedostupni. Pristup unutrašnjim komponentama omogućen je kroz otvor aktivacione tipke, zbog čega taj otvor mora biti pravilno sačuvan tokom oblaganja konstrukcije.

Samonoseći okvir i nosivost

Dostupni tehnički podaci za S501.1 navode samonoseći metalni okvir nosivosti do 400 kg. Ovaj podatak je posebno značajan kod konzolnih WC šolja, jer se keramika ne oslanja na pod već je pričvršćena na montažni sistem. Nosivost se odnosi na pravilno postavljen i pričvršćen element u skladu sa predviđenim načinom montaže.

Podatak o 400 kg ne treba tumačiti kao preporuku da se sistem izlaže proizvoljnim ekstremnim opterećenjima. Stabilnost zavisi i od pravilnog pričvršćivanja okvira, konstrukcije zida i kvaliteta izvedenih radova. Pre zatvaranja zida potrebno je proveriti vertikalu, horizontalu i sve tačke učvršćenja.

Jednodelni rezervoar

Rezervoar u ovom sistemu izrađen je kao jednodelna celina. Kod ovakve konstrukcije nema dodatnog spoja između dve polovine rezervoara koji bi predstavljao potencijalnu tačku curenja. To je naročito važno kod ugradnog vodokotlića, jer se rezervoar nakon završetka radova nalazi iza zidne obloge.

Pre oblaganja sistema svejedno treba izvršiti probno punjenje i proveriti priključak dovoda vode, plovak, ugaoni ventil i druge spojeve. Jednodelna konstrukcija rezervoara ne znači da ostali priključci ne zahtevaju proveru nepropusnosti.

Zapremina 9 litara i higijenska rezerva

Za S501.1 navodi se ukupna zapremina rezervoara od 9 litara, sa higijenskom rezervom od 3 litra. Rezervna količina vode predstavlja dodatnu zapreminu koja ostaje dostupna u rezervoaru u odnosu na standardno podešenu količinu velikog ispiranja.

Fabričko dvostruko ispiranje podešeno je na 3 i 6 litara. Manja količina namenjena je situacijama kada nije potrebno potpuno ispiranje, dok veća količina obezbeđuje pun ciklus. Sama količina može zavisiti od podešavanja unutrašnjeg mehanizma, ali za ovaj konkretan komplet potvrđena je fabrička konfiguracija 3/6 l.

Dvostruko mehaničko ispiranje

S501.1 je projektovan za dvostruko ispiranje preko kompatibilne ALCA tipke. Aktivaciona tipka ima dve komande koje prenose pritisak na odgovarajući odvodni mehanizam. Korisnik tako bira manji ili veći ciklus ispiranja prema potrebi.

Tipka nije sastavni deo naziva osnovnog artikla S501.1 na ITIM stranici, pa je ne treba automatski opisivati određenom bojom ili modelom ako konkretno pakovanje nije potvrđeno. Sistem je kompatibilan sa odgovarajućim ALCA tipkama, a završni model se bira zasebno ili u okviru prodajnog seta kada je to posebno navedeno.

Ventil za punjenje A150-3/8″

Dostupni tehnički podaci za S501.1 navode ventil za punjenje A150-3/8″. Njegova funkcija je automatsko punjenje rezervoara nakon ispiranja i zatvaranje dotoka kada se dostigne podešeni nivo vode. Priključna mera 3/8″ predstavlja tehnički podatak ventila i ne treba je mešati sa odvodnim priključkom WC šolje.

Tokom servisa važno je razlikovati plovak odnosno ventil za punjenje od odvodnog ventila. Jedan kontroliše ulazak vode u rezervoar, a drugi njeno ispuštanje prema WC šolji.

Izolacija vibracija

Za ovaj sistem navode se dvokomponentni elementi koji pomažu pri izolaciji prenosa vibracija sa vodokotlića na konstrukciju. Funkcija je značajna jer ugradni sistem dolazi u direktan kontakt sa metalnim okvirom i završnom zidnom oblogom.

Takva konstrukcija ipak nije isto što i kompletna zvučna izolacija kupatila. Za dodatno smanjenje prenosa zvuka između konzolne WC šolje i zida može se koristiti zasebna izolaciona ploča, kao što je odgovarajući ALCA dodatak.

Kompatibilnost sa ALCA tipkama

S501.1 je predviđen za korišćenje sa ALCA aktivacionim tipkama koje odgovaraju ovom sistemu. To kupcu omogućava da završni izgled odabere prema boji, obliku i površinskoj obradi tipke. Dostupne su bele, hromirane, mat, crne i druge varijante u zavisnosti od aktuelne ponude.

Kompatibilnost se odnosi na ALCA sistem. Tipke drugih proizvođača ne treba pretpostaviti kao kompatibilne samo zato što imaju slične spoljne dimenzije.

Priprema za senzorsko ili daljinsko ispiranje

Za ovaj sistem dostupni tehnički podaci navode mogućnost primene odgovarajućih rešenja za daljinsko ili senzorsko ispiranje. To ne znači da elektronska oprema dolazi u standardnom paketu S501.1, već da sistem može da bude osnova za odgovarajuće dodatne komponente.

Ako se planira elektronsko aktiviranje, potrebne instalacije treba predvideti pre zatvaranja zida. To uključuje odgovarajuće napajanje ili druge elemente koje zahteva konkretan senzorski sistem.

Montaža

Pre montaže treba proveriti položaj kanalizacionog odvoda, dovoda vode i buduću kotu završenog poda. Okvir se nivelise, pričvršćuje i povezuje sa instalacijama. Posebno je važno da se visina konzolne WC šolje planira u odnosu na završni pod, a ne samo sirovu betonsku površinu.

Nakon povezivanja vodokotlić se puni i testira. Potrebno je proveriti oba režima ispiranja, nepropusnost dovoda i pravilno zatvaranje odvodnog ventila. Tek nakon uspešne kontrole sistem se zatvara oblogom.

Servis i održavanje

Standardni servis unutrašnjih komponenti vrši se kroz otvor tipke. Aktivaciona ploča se uklanja, čime se pristupa plovku i odvodnom ventilu. Zbog toga se za uobičajene intervencije ne ruši završna zidna obloga.

ALCA PLAST Simple S501.1 treba zato posmatrati kao kompletan predzidni sistem za konzolnu WC šolju, sa samonosećim okvirom, jednodelnim rezervoarom, zapreminom 9 l, fabričkim dvostrukim ispiranjem 3/6 l i kompatibilnošću sa odgovarajućim ALCA aktivacionim tipkama. Tačna šifra S501.1 ostaje osnovni kriterijum za identifikaciju proizvoda, dodatne opreme i rezervnih delova.
