Opis

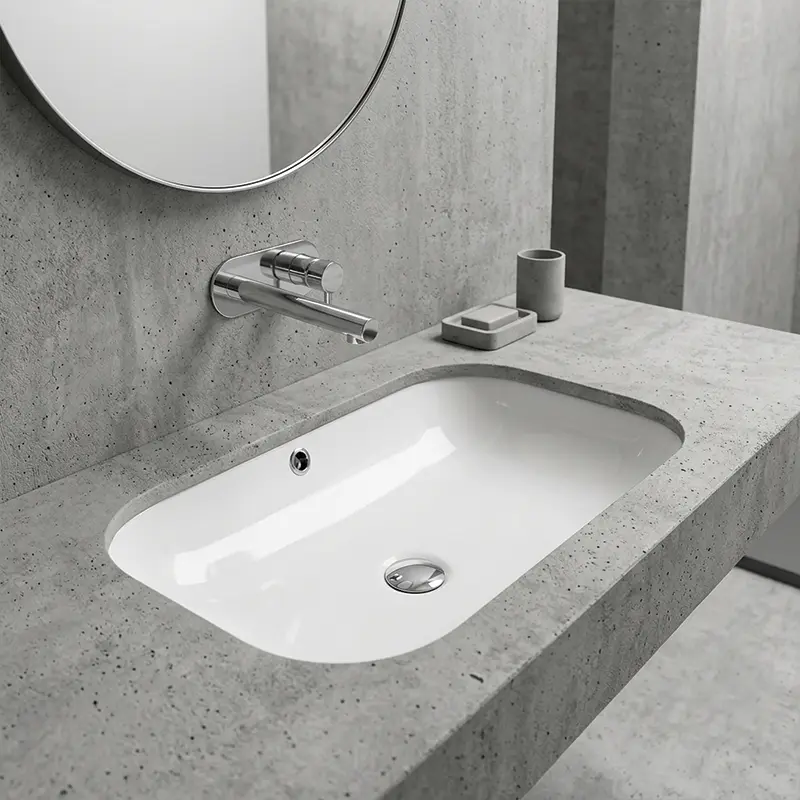

AXA Ciotola podgradni lavabo 66 × 40 cm beli sjaj 1509401

Podgradni lavabo iz kolekcije AXA Ciotola 44

AXA Ciotola 1509401 je keramički lavabo namenjen ugradnji sa donje strane kupatilske radne ploče. Osnovni model nosi fabričku šifru 15094, pripada kolekciji Ciotola 44 i zvanično je označen kao podgradni lavabo dimenzija 66 × 40 cm.

Kod podgradne montaže keramička posuda nalazi se ispod nivoa radne površine. Na ploči ostaje vidljiv precizno isečen otvor koji prati konturu unutrašnje posude, dok spoljašnja keramička ivica ostaje skrivena ispod ploče.

Takva konstrukcija omogućava:

• ravnu radnu površinu oko lavaboa
• jednostavno brisanje vode sa ploče prema posudi
• diskretnu ugradnju keramike
• postavljanje slavine nezavisno od lavaboa
• kombinovanje sa kamenim i kompozitnim pločama
• skrivanje montažnih elemenata ispod radne površine
• uklapanje sa kupatilskim ormarićem veće širine

Formiranje šifre 1509401

Osnovna fabrička šifra proizvoda je:

15094

AXA oznaka 01 predstavlja završnu obradu White glossy, odnosno belu sjajnu keramiku. Oznaka 01 koristi se u AXA paleti keramičkih završnih obrada za belu sjajnu boju.

Puna šifra proizvoda formira se na sledeći način:

15094 + 01 = 1509401

Dimenzije lavaboa

Zvanični tehnički crtež navodi sledeće osnovne mere:

• ukupna širina: 660 mm
• ukupna dubina: 395 mm
• ukupna visina: približno 155 mm
• unutrašnja vertikalna dubina: približno 110 mm
• nominalna dimenzija: 66 × 40 cm
• fabrička oznaka veličine: podgradni lavabo 70 cm.

Iako se proizvod komercijalno navodi kao lavabo dimenzija 66 × 40 cm, tehnički crtež precizira stvarnu spoljašnju dubinu od približno 395 mm. Zbog podgradnog načina ugradnje otvor u radnoj ploči ne izrađuje se prema spoljašnjoj meri lavaboa, već prema odgovarajućem montažnom šablonu i konkretnom proizvodu.

Pre obrade ploče treba proveriti:

• stvarne dimenzije isporučenog lavaboa
• oblik i radijuse unutrašnjeg otvora
• položaj odvoda
• debljinu radne ploče
• položaj slavine
• širinu kupatilskog ormarića
• prostor za sifon
• raspored fioka i polica
• nosivost radne površine
• način mehaničkog pričvršćivanja

Proizvodna tolerancija dimenzija

AXA u tehničkom listu navodi da dimenzije keramičkog proizvoda mogu odstupati približno 0,8% usled habanja kalupa i manjih promena tehničkih karakteristika sirovina.

Zbog toga se otvor u ploči ne sme unapred završno iseći samo na osnovu nominalnih dimenzija. Pre obrade treba:

• izmeriti konkretan lavabo
• proveriti radijuse uglova
• potvrditi položaj odvoda
• probno postaviti keramiku
• proveriti naleganje uz donju stranu ploče
• uskladiti montažne nosače
• tek nakon toga završiti obradu otvora

Pravougaona posuda sa zaobljenim uglovima

Lavabo ima izduženu pravougaonu osnovu sa široko zaobljenim uglovima. Unutrašnja posuda prati istu konturu, sa glatkim prelazima prema donjem delu i centralno postavljenom odvodu.

Ovakav oblik omogućava:

• korišćenje većeg dela širine posude
• ravnomerno oticanje vode
• jednostavan pristup unutrašnjim površinama
• uklapanje sa pravougaonim radnim pločama
• kombinovanje sa širim kupatilskim ormarićima
• jednostavnije čišćenje uglova
• ujednačen izgled otvora na radnoj ploči

Zaobljeni prelazi smanjuju broj oštrih unutrašnjih zona u kojima se mogu zadržavati sapun, voda i kamenac.

Podgradna montaža ispod radne ploče

AXA model 15094 zvanično klasifikuje kao undertop basin, odnosno podgradni lavabo.

Kod ove vrste montaže:

• lavabo se postavlja sa donje strane ploče
• keramička ivica ne prelazi preko gornje površine
• otvor na ploči definiše vidljivu konturu posude
• slavina se montira na ploču ili zid
• sifon se nalazi unutar kupatilskog ormarića
• nosači i zaptivni spoj ostaju skriveni
• voda sa ploče može se obrisati direktno u lavabo

Podgradna montaža zahteva preciznu obradu, kvalitetno zaptivanje i mehaničko pričvršćivanje koje je prilagođeno materijalu radne ploče.

Izbor radne ploče

Podgradni lavabo treba montirati na materijal dovoljno stabilan, čvrst i otporan na vlagu.

Odgovarajući materijali uključuju:

• prirodni kamen
• granit
• mermer
• kvarcni kompozit
• sinterovanu keramiku
• kompaktne ploče pune strukture
• odgovarajuće vodootporne kompozitne materijale

Klasične ploče od iverice nisu odgovarajuće ukoliko isečena ivica može ostati izložena vodi ili ako konstrukcija nije predviđena za podgradno pričvršćivanje.

Radna ploča treba da bude:

• ravna
• stabilna
• dovoljno nosiva
• otporna na vlagu
• precizno obrađena
• kompatibilna sa montažnim nosačima
• dovoljno duboka za lavabo od 395 mm

Precizna izrada otvora u ploči

Kod podgradnog lavaboa otvor u ploči ostaje potpuno vidljiv, zbog čega njegova obrada direktno utiče na završni izgled kompozicije.

Pre isecanja treba:

• koristiti fabrički šablon kada je dostupan
• preneti dimenzije sa konkretnog proizvoda
• odrediti širinu vidljive keramičke ivice
• proveriti radijuse zaobljenih uglova
• odrediti položaj prema prednjoj ivici ploče
• ostaviti prostor za slavinu
• proveriti položaj sifona
• proveriti raspored fioka
• obraditi i zaštititi isečene ivice
• probno spojiti ploču i lavabo

Otvor ne treba izrađivati prema punoj spoljašnjoj meri 660 × 395 mm, jer se ta mera odnosi na kompletno keramičko telo.

Montaža i pričvršćivanje

Lavabo se postavlja ispod radne ploče i pričvršćuje odgovarajućim nosačima, ankerima ili montažnim sistemom prilagođenim materijalu ploče.

Postupak obuhvata:

• proveru ravnosti donje strane ploče
• probno pozicioniranje lavaboa
• označavanje montažnih tačaka
• nanošenje sanitarnog zaptivača
• postavljanje montažnih nosača
• ravnomerno pritezanje
• proveru centriranja otvora
• uklanjanje viška zaptivača
• očvršćavanje spoja
• završnu proveru stabilnosti

Lavabo se ne sme oslanjati isključivo na silikon. Mehanički nosači treba da preuzmu težinu keramike, vode i opterećenje tokom korišćenja.

Zaptivanje spoja keramike i ploče

Spoj između gornje keramičke ivice i donje strane radne ploče mora biti potpuno zatvoren sanitarnim zaptivnim materijalom.

Pravilno zaptivanje sprečava:

• prodor vode između ploče i lavaboa
• stvaranje vlažnih zona
• nastanak naslaga ispod ploče
• pomeranje keramike
• oštećenje kupatilskog ormarića
• odvajanje zaptivnog spoja
• pojavu neprijatnih mirisa

Zaptivač mora biti kompatibilan sa sanitarnom keramikom i materijalom od kojeg je radna ploča izrađena.

Lavabo bez otvora za slavinu

Podgradni lavabo nema fabrički otvor niti keramičku površinu za montažu slavine. Armatura se postavlja nezavisno od keramike.

Moguće varijante su:

• stojeća slavina montirana na radnu ploču
• zidna slavina postavljena iznad lavaboa

Položaj slavine treba odrediti pre izrade radne ploče i pre završetka vodovodnih instalacija.

Slavina montirana na radnu ploču

Kod montaže slavine na ploču potrebno je obezbediti dovoljno prostora između zadnje ivice otvora lavaboa i zida.

Pre izbora slavine treba proveriti:

• visinu izliva
• horizontalni domet izliva
• ugao vodenog mlaza
• položaj aeratora
• udaljenost izliva od posude
• prostor za komandnu ručicu
• prečnik montažnog otvora
• debljinu radne ploče
• pristup pričvrsnoj matici
• dužinu priključnih creva

Vodeni mlaz treba usmeriti prema srednjem delu posude, ali ne direktno u odvodni ventil.

Kombinovanje sa zidnom slavinom

Zidna slavina omogućava da radna ploča ostane bez dodatnog otvora za armaturu.

Pre izvođenja instalacija treba utvrditi:

• završnu visinu radne ploče
• visinu zidnog izliva
• horizontalni domet izliva
• centralnu osu lavaboa
• udaljenost otvora od zida
• debljinu zidne obloge
• položaj ugradnog tela
• ugao vodenog mlaza
• pristup radi servisiranja

Dužina izliva treba da odgovara položaju podgradne posude ispod radne površine.

Centralno postavljen odvod

Zvanični tehnički crtež prikazuje odvodni otvor u centralnoj zoni posude.

Centralni položaj omogućava:

• ravnomeran pad keramičkih površina
• simetrično oticanje vode
• jednostavnije centriranje sifona
• ravnomeran prostor sa obe strane
• pregledan raspored unutar ormarića
• usklađivanje slavine sa sredinom posude

Kod ormarića sa fiokama treba proveriti da odvodni ventil i sifon ne dolaze u kontakt sa unutrašnjim elementima nameštaja.

Preliv

Tehnički crtež prikazuje prelivni otvor na zadnjoj unutrašnjoj strani posude.

Preliv:

• obezbeđuje dodatni put za odvođenje vode
• smanjuje rizik od prepunjavanja posude
• povezuje se sa odgovarajućim odvodnim ventilom
• treba povremeno čistiti
• zahteva kompatibilan odvodni sistem

Prisustvo preliva ne znači da slavinu treba ostavljati otvorenu bez nadzora.

Izbor odvodnog ventila

Za ovaj model treba koristiti odvodni ventil kompatibilan sa lavaboima sa prelivom.

Mogu se koristiti:

• klik-klak ventil sa prelivom
• standardni zatvarajući ventil
• ventil sa belim keramičkim poklopcem
• hromirani ventil
• mat crni ventil
• ventil usklađen sa završnom obradom slavine

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• priključak za preliv
• kompatibilnost sa sifonom
• debljinu keramičkog dela
• kvalitet zaptivki
• mogućnost čišćenja
• završnu obradu poklopca

Odvodni ventil nije uključen uz lavabo.

Izbor sifona

Sifon se nalazi ispod posude, unutar kupatilskog ormarića.

Mogu se koristiti:

• standardni sifon za lavabo
• kompaktni sifon
• sifon za uštedu prostora
• horizontalno pomeren sifon
• cevni sifon
• sifon prilagođen ormariću sa fiokama

Pre izbora treba proveriti:

• priključak odvodnog ventila
• visinu kanalizacionog odvoda
• prečnik zidne cevi
• raspoloživ prostor ispod posude
• položaj fioka
• položaj ugaonih ventila
• mogućnost demontaže
• pristup radi čišćenja

Sifon nije uključen uz proizvod.

Unutrašnja dubina posude

Zvanični crtež navodi unutrašnju vertikalnu dubinu od približno 110 mm, dok ukupna visina keramičkog tela iznosi približno 155 mm.

Ove mere utiču na:

• raspoloživ prostor ispod radne ploče
• položaj sifona
• oblik gornje fioke
• visinu kanalizacionog priključka
• izbor slavine
• ukupnu konstrukciju ormarića
• pristup odvodnim elementima

Pri izradi nameštaja treba uračunati i dodatnu visinu odvodnog ventila i sifona.

Bela sjajna završna obrada 01

Oznaka 01 predstavlja AXA završnu obradu White glossy, odnosno belu sjajnu keramiku.

Puna šifra proizvoda glasi:

15094 + 01 = 1509401

Beli sjajni lavabo može se kombinovati sa:

• hromiranom slavinom
• mat crnom slavinom
• slavinom u brušenom inoxu
• grafitnom armaturom
• bronzanom završnom obradom
• zlatnom završnom obradom

Radna ploča može biti bela, crna, siva, kamena, mermerna, terrazzo ili u dekoru drveta.

Sanitarna keramika

Lavabo je izrađen od sanitarne keramike sa belom sjajnom završnom površinom.

Keramička konstrukcija omogućava:

• čvrstu i stabilnu posudu
• glatku unutrašnju površinu
• zaobljene uglove
• ravnomerne prelaze prema odvodu
• podgradnu montažu
• jednostavno redovno održavanje

Keramiku treba zaštititi od:

• direktnih udara tvrdim predmetima
• prekomernog zatezanja odvodnog ventila
• nepravilno postavljenih nosača
• metalnih sunđera
• abrazivnih praškova
• agresivnih rastvarača

Planiranje kupatilskog ormarića

Ormarić ispod lavaboa mora imati dovoljno prostora za kompletnu keramičku posudu, odvodni ventil i sifon.

Pre izrade treba proveriti:

• širinu lavaboa od 660 mm
• dubinu lavaboa od 395 mm
• visinu keramičkog tela od približno 155 mm
• položaj odvoda
• prostor za sifon
• raspored fioka
• položaj nosećih pregrada
• pristup instalacijama
• nosivost gornje konstrukcije
• otpornost nameštaja na vlagu

Kod ormarića sa fiokama može biti potrebna prilagođena gornja fioka ili prostorno štedljivi sifon.

Planiranje završne visine

Kod podgradnog lavaboa završna visina korišćenja određena je gornjom površinom radne ploče.

Treba uzeti u obzir:

• završnu kotu poda
• visinu kupatilskog ormarića
• debljinu radne ploče
• položaj kanalizacionog odvoda
• visinu sifona
• visinu slavine
• položaj ogledala
• položaj rasvete
• pristup instalacijama

Keramička posuda nalazi se ispod ploče i ne povećava završnu visinu njene gornje površine.

Izbor ogledala

Uz lavabo širine 66 cm mogu se koristiti:

• pravougaono ogledalo širine približno 60–70 cm
• ogledalo preko cele širine kompozicije
• okruglo ogledalo većeg prečnika
• ovalno ogledalo
• ogledalo sa tankim metalnim ramom
• ogledalo sa integrisanom LED rasvetom
• plitki ogledalo-ormarić

Ogledalo se može centrirati prema posudi ili prema ukupnoj širini kupatilskog nameštaja.

Čišćenje bele sjajne keramike

Za redovno održavanje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• neabrazivni sunđer
• blago sredstvo za sanitarnu keramiku
• čista voda za ispiranje
• meka suva krpa

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• direktne udarce tvrdim predmetima

Spoj keramike i radne ploče treba redovno pregledati i čistiti kako bi zaptivni materijal ostao uredan i funkcionalan.

Sadržaj isporuke

Isporuka obuhvata:

• AXA Ciotola beli sjajni podgradni lavabo 1509401

U osnovnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• radna ploča
• kupatilski ormarić
• montažni nosači, osim ako su posebno navedeni u konkretnoj isporuci
• ugaoni ventili
• priključna creva
• zaptivni materijal
• ogledalo
• rasveta
