Opis

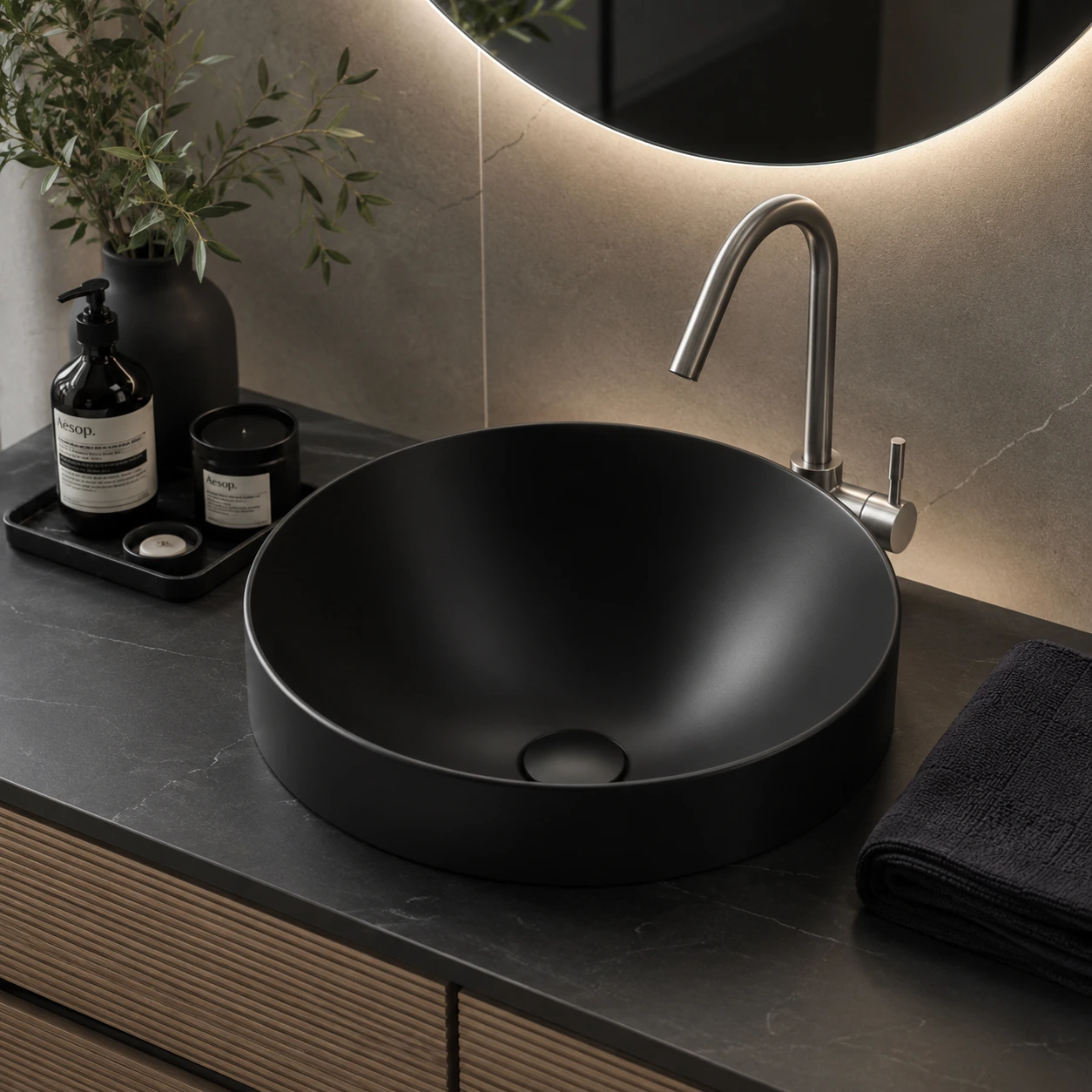

AXA DP ugradni lavabo Ø 40 cm mat crni 8410007

Ugradni lavabo iz kolekcije AXA DP

AXA DP 8410007 je okrugli keramički lavabo namenjen ugradnji u kupatilsku radnu ploču. Donji deo posude prolazi kroz pripremljen kružni otvor, dok iznad ploče ostaje vidljiv zaobljeni gornji profil visine približno 58 mm.

Model pripada kolekciji DP – Divine Proportion, koju je dizajnirao Giancarlo Angelelli. AXA za ovu kolekciju navodi tri ugradna lavaboa prečnika 40 cm, sa različitim visinama gornjeg profila: 58, 94 i 150 mm. Model sa visinom od 58 mm nosi osnovnu šifru 84100.

Mat crna završna obrada označena je šifrom 07, pa se puna oznaka proizvoda formira kao 8410007.

Dimenzije lavaboa

Zvanični tehnički crtež navodi sledeće mere:

• spoljašnji prečnik: 400 mm
• ukupna visina keramike: približno 205 mm
• visina gornjeg dela iznad ploče: približno 58 mm
• dubina donjeg dela posude: približno 195 mm
• preporučeni otvor u radnoj ploči: Ø 380 mm

Oznaka 58 u nazivu proizvoda odnosi se na visinu vidljivog gornjeg profila od 58 mm, a ne na prečnik lavaboa. Spoljašnji prečnik keramike iznosi 400 mm.

Pre obrade radne ploče treba proveriti:

• stvarne dimenzije isporučenog lavaboa
• prečnik donjeg dela keramike
• širinu oslanjajuće ivice
• prečnik potrebnog otvora
• debljinu radne ploče
• položaj centralnog odvoda
• prostor za sifon
• raspored fioka i polica
• nosivost kupatilskog ormarića
• položaj slavine

Okrugla forma prečnika 40 cm

Lavabo ima potpuno kružnu spoljašnju konturu i okruglu unutrašnju posudu. Prečnik od 40 cm omogućava centralno postavljanje na kupatilski ormarić ili širu radnu ploču.

Okrugla forma omogućava:

• simetrično pozicioniranje na ploči
• ravnomeran prostor oko keramike
• kombinovanje sa pravougaonim ormarićima
• uklapanje sa okruglim ili ovalnim ogledalom
• jednostavno centriranje odvoda
• postavljanje slavine iza ili bočno od lavaboa
• korišćenje u kompozicijama sa jednim ili dva lavaboa

Zaobljena forma ublažava ravne linije kupatilskog nameštaja i radne ploče.

Niski vidljivi profil od 58 mm

Jedna od glavnih karakteristika modela 84100 jeste niski gornji profil, koji nakon ugradnje ostaje približno 58 mm iznad radne ploče.

U poređenju sa modelima DP visine 94 i 150 mm, ova varijanta ostavlja manji deo keramike vidljiv iznad površine. To doprinosi:

• nižoj završnoj visini kompozicije
• diskretnijem prelazu između ploče i lavaboa
• manjem vizuelnom izdizanju keramike
• lakšem kombinovanju sa standardnim ormarićima
• urednom kružnom okviru iznad ploče
• naglašavanju radne površine oko lavaboa

Pri planiranju nameštaja ipak treba uzeti u obzir da veći deo posude ulazi u unutrašnjost ormarića.

Ukupna dubina posude

Ukupna visina, odnosno dubina keramičke konstrukcije iznosi približno 205 mm. Donji deo posude spušta se kroz radnu ploču i zauzima prostor unutar kupatilskog ormarića.

Zbog toga treba predvideti prostor za:

• telo keramičke posude
• odvodni ventil
• sifon
• kanalizacionu cev
• ugaone ventile
• priključna creva slavine
• pristup radi čišćenja
• eventualne fioke ili police

Kod ormarića sa fiokama potrebno je unapred proveriti da li su posuda i sifon u koliziji sa njihovim unutrašnjim delovima.

Ugradnja u radnu ploču

AXA DP 8410007 namenjen je ugradnji u prethodno pripremljen kružni otvor. Donji deo keramike prolazi kroz otvor, dok se gornja ivica oslanja na površinu radne ploče.

Ugradna montaža omogućava:

• stabilno oslanjanje lavaboa
• niski vidljivi profil iznad ploče
• skrivanje većeg dela keramike u ormariću
• kombinovanje sa nameštajem izrađenim po meri
• postavljanje slavine na ploču
• centralno ili bočno pozicioniranje lavaboa
• korišćenje različitih materijala radne površine

Radna ploča mora biti ravna, nosiva i otporna na vlagu.

Preporučeni otvor Ø 380 mm

Zvanični tehnički crtež preporučuje kružni otvor u radnoj ploči prečnika 380 mm. Spoljašnji prečnik lavaboa iznosi 400 mm, pa keramička ivica prelazi preko otvora i oslanja se na ploču.

Pre sečenja treba proveriti:

• stvarni spoljašnji prečnik lavaboa
• prečnik donjeg dela keramike
• širinu oslanjajuće ivice
• položaj centralnog odvoda
• debljinu radne ploče
• prostor za zaptivni materijal
• udaljenost od prednje ivice
• udaljenost od zida
• položaj slavine
• raspored nameštaja ispod ploče

Otvor ne treba izrađivati isključivo prema nominalnim merama bez fizičke provere konkretnog proizvoda.

Proizvodna tolerancija dimenzija

AXA navodi da dimenzije keramičkog proizvoda mogu odstupati približno 0,8% zbog habanja kalupa i manjih promena tehničkih karakteristika sirovina.

Zbog proizvodne tolerancije preporučuje se da se pre konačne obrade ploče:

• izmeri konkretan lavabo
• proveri prečnik donjeg dela
• proveri širina oslanjajuće zone
• označi centralna osa odvoda
• proveri ravnost radne ploče
• potvrdi položaj slavine
• ostavi prostor za pravilno zaptivanje

Centralno postavljena unutrašnja posuda

Unutrašnja posuda prati kružnu spoljašnju formu i postepeno se spušta prema centralnom odvodu.

Centralni položaj omogućava:

• ravnomerno oticanje vode
• simetričan izgled
• jednostavno centriranje sifona
• ravnomeran pad unutrašnjih površina
• postavljanje slavine iza sredine posude
• centriranje ogledala prema lavabou
• jednostavnije planiranje instalacija

Domet i ugao izliva slavine treba uskladiti sa dubinom i oblikom posude kako bi se smanjilo prskanje.

Lavabo bez otvora za slavinu

Model nema fabrički otvor ni posebnu keramičku površinu za montažu slavine. Tehnički crtež prikazuje čistu kružnu posudu bez otvora za armaturu.

Slavina se može postaviti:

• na radnu ploču iza lavaboa
• na ploču sa leve strane
• na ploču sa desne strane
• na zid iznad posude

Položaj armature treba definisati pre bušenja radne ploče ili završetka zidnih instalacija.

Stojeća slavina na radnoj ploči

Zbog niskog profila od približno 58 mm lavabo ne zahteva izrazito visoku slavinu kao potpuno nadgradne posude visine 12–15 cm. Ipak, visina i domet izliva moraju biti usklađeni sa keramičkom ivicom i unutrašnjom posudom.

Pre izbora slavine treba proveriti:

• ukupnu visinu armature
• visinu izliva
• horizontalni domet izliva
• ugao vodenog mlaza
• položaj aeratora
• udaljenost slavine od lavaboa
• prostor za komandnu ručicu
• prečnik otvora u radnoj ploči
• debljinu ploče
• dužinu priključnih creva
• pristup pričvrsnoj matici

Izliv treba da usmerava vodu prema centralnoj zoni posude.

Kombinovanje sa zidnom slavinom

Lavabo se može kombinovati i sa zidnom slavinom, čime površina radne ploče ostaje bez otvora za armaturu.

Pre izvođenja instalacija treba odrediti:

• završnu visinu radne ploče
• visinu gornje keramičke ivice
• vertikalni položaj izliva
• horizontalnu dužinu izliva
• centralnu osu lavaboa
• udaljenost lavaboa od zida
• debljinu završne zidne obloge
• položaj ugradnog tela
• pristup servisnim elementima

Izliv treba da završava iznad srednjeg dela posude.

Lavabo bez preliva

Na zvaničnom tehničkom crtežu nije prikazan otvor za preliv, pa se model koristi kao lavabo bez prelivnog kanala.

Kod lavaboa bez preliva potrebno je:

• koristiti odgovarajući odvodni ventil
• ne ostavljati otvorenu slavinu bez nadzora
• održavati glavni odvod prohodnim
• redovno čistiti sifon
• proveravati brzinu oticanja vode
• izbegavati trajno zatvaranje odvoda

Sva voda odvodi se isključivo kroz centralni odvodni otvor.

Izbor odvodnog ventila

Za ovaj model treba koristiti odvodni ventil namenjen lavaboima bez preliva.

Odgovarajuće izvedbe uključuju:

• nezatvarajući odvodni ventil
• slobodnoprotočni ventil
• ventil sa stalno otvorenim poklopcem
• dekorativni ventil za lavabo bez preliva

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• kompatibilnost sa keramikom
• namenu za lavabo bez preliva
• način povezivanja sa sifonom
• način zaptivanja
• završnu obradu vidljivog dela
• mogućnost čišćenja

Odvodni ventil nije uključen uz lavabo.

Izbor sifona

Sifon se bira prema položaju kanalizacionog priključka i konstrukciji kupatilskog nameštaja.

Mogu se koristiti:

• standardni sifon za lavabo
• sifon za uštedu prostora
• horizontalni sifon
• cevni sifon
• kompaktni plastični sifon

Pre izbora treba proveriti:

• priključak odvodnog ventila
• visinu kanalizacionog odvoda
• prečnik zidnog priključka
• dubinu keramičke posude
• raspored fioka i polica
• položaj ugaonih ventila
• pristup radi održavanja
• mogućnost demontaže sifona

Sifon nije uključen uz lavabo.

Izbor radne ploče

Lavabo se može ugraditi u radne ploče od:

• prirodnog kamena
• kvarcnog kompozita
• sinterovane keramike
• kompaktnog laminata
• vodootpornog kompozita
• pravilno zaštićenog MDF-a
• drugih čvrstih kupatilskih materijala

Kod ploča osetljivih na vlagu sve isečene ivice kružnog otvora moraju biti potpuno zaštićene odgovarajućim premazom ili zaptivnim materijalom.

Oko otvora mora ostati dovoljno materijala kako bi ploča zadržala potrebnu čvrstinu.

Pozicioniranje na radnoj ploči

Lavabo se može postaviti:

• centralno na kupatilski ormarić
• pomeren ulevo
• pomeren udesno
• na dužu zajedničku ploču
• u paru sa drugim identičnim lavaboom
• uz bočni prostor za odlaganje

Pre konačnog pozicioniranja treba proveriti:

• položaj slavine
• prostor za komandnu ručicu
• udaljenost od zida
• udaljenost od prednje ivice
• centralnu osu odvoda
• raspored fioka
• prostor za sifon
• položaj ogledala
• mogućnost čišćenja oko keramike

Zaptivanje spoja sa pločom

Kontakt između gornje keramičke ivice i radne ploče treba zaptiti odgovarajućim sanitarnim silikonom.

Pravilno zaptivanje sprečava:

• prodor vode kroz otvor
• oštećenje kupatilskog ormarića
• bubrenje materijala osetljivih na vlagu
• zadržavanje nečistoća
• pomeranje lavaboa
• stvaranje vlažnih zona ispod keramike

Višak silikona treba ukloniti pre očvršćavanja i oblikovati gladak spoj koji se jednostavno održava.

Mat crna završna obrada 07

AXA u kolekciji DP oznakom 07 označava crnu mat keramičku završnu obradu. Osnovna šifra lavaboa je 84100, pa puna šifra mat crne varijante glasi 8410007.

Mat crna keramika može se kombinovati sa slavinama u:

• mat crnoj završnoj obradi
• hromu
• brušenom inoxu
• grafitnoj završnoj obradi
• zlatnoj završnoj obradi
• bronzanoj završnoj obradi

Radna ploča može biti bela, siva, crna, drvena, kamena, mermerna ili u terrazzo dekoru.

Sanitarna keramika

Lavabo je izrađen od sanitarne keramike namenjene svakodnevnom korišćenju u kupatilskim prostorima.

Keramička konstrukcija omogućava:

• stabilnu i čvrstu posudu
• glatku završnu površinu
• jednostavno redovno čišćenje
• otpornost na uobičajenu vlagu
• dugotrajno zadržavanje forme
• kombinovanje sa različitim materijalima ploče

Keramiku treba zaštititi od direktnih udara, velikih lokalnih opterećenja i prekomernog zatezanja odvodnog ventila.

Planiranje kupatilskog ormarića

Pošto se najveći deo posude nalazi ispod radne ploče, ormarić mora imati dovoljno unutrašnjeg prostora za:

• donji deo keramike
• odvodni ventil
• sifon
• kanalizacionu cev
• priključna creva
• ugaone ventile
• pristup radi čišćenja

Pre izrade nameštaja treba proveriti:

• širinu i dubinu radne ploče
• unutrašnju dubinu ormarića
• raspored fioka
• položaj nosećih pregrada
• položaj sifona
• nosivost konstrukcije
• završnu visinu kompozicije

Planiranje završne visine

Završna visina gornje ivice predstavlja zbir:

• visine kupatilskog ormarića
• debljine radne ploče
• vidljivog profila lavaboa od približno 58 mm

Zbog niskog gornjeg profila ovaj model manje povećava završnu visinu u odnosu na ugradne lavaboe DP sa profilom od 94 ili 150 mm.

Pri planiranju treba uzeti u obzir:

• visinu korisnika
• završnu kotu poda
• visinu radne ploče
• položaj slavine
• visinu ogledala
• položaj rasvete
• visinu kanalizacionog odvoda
• prostor potreban za sifon
• raspored fioka

Izbor ogledala

Okrugli lavabo može se kombinovati sa:

• okruglim ogledalom
• ovalnim ogledalom
• pravougaonim ogledalom
• ogledalom sa mat crnim ramom
• ogledalom sa integrisanom LED rasvetom
• ogledalom preko cele širine ormarića

Okruglo ogledalo prati geometriju lavaboa, dok pravougaoni model stvara kontrast sa kružnom formom keramike.

Planiranje rasvete

Rasveta treba ravnomerno da osvetli ogledalo, slavinu i unutrašnju posudu.

Mogu se koristiti:

• ogledalo sa integrisanom LED rasvetom
• linearna svetiljka iznad ogledala
• dve bočne zidne svetiljke
• viseća svetiljka sa strane
• plafonska rasveta uz rasvetu ogledala
• indirektna rasveta iza ogledala

Električne instalacije treba planirati pre završnog oblaganja zida.

Čišćenje i održavanje mat crne keramike

Za redovno čišćenje preporučuju se:

• meka mikrofiber krpa
• neabrazivni sunđer
• mlaka voda
• blago pH-neutralno sredstvo
• suva krpa za završno brisanje

Treba izbegavati:

• metalne sunđere
• abrazivne praškove
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• dugotrajno zadržavanje kamenca

Mat crnu površinu treba osušiti nakon čišćenja kako bi se smanjila vidljivost tragova vode i mineralnih naslaga.

Sadržaj isporuke

Isporuka obuhvata:

• AXA DP mat crni ugradni lavabo 8410007

U standardnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• radna ploča
• kupatilski ormarić
• montažni elementi
• ugaoni ventili
• priključna creva
• sanitarni silikon
• ogledalo
• rasveta
