Opis

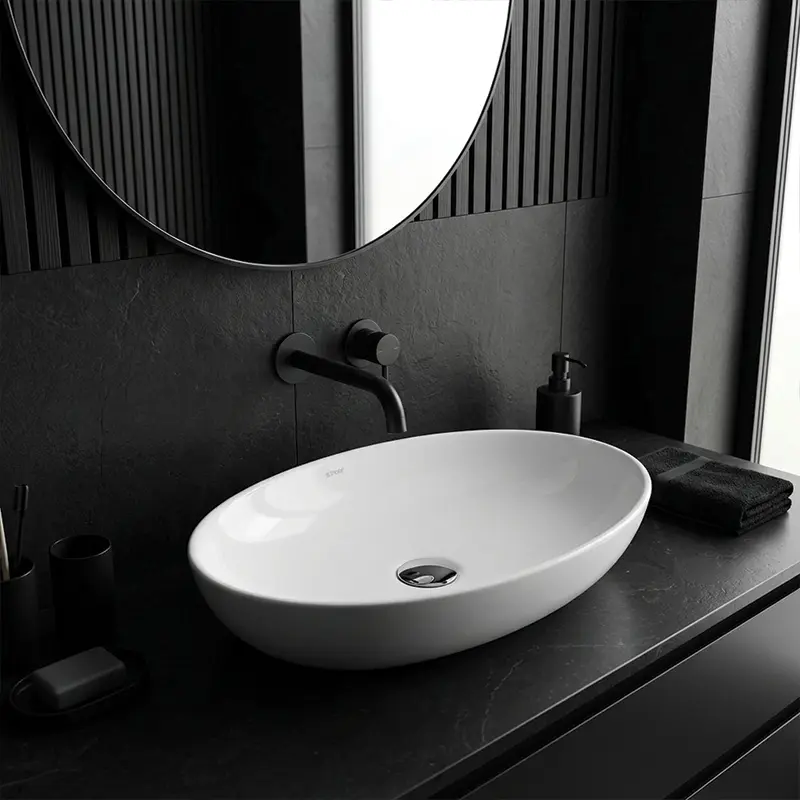

AXA H10 nadgradni i podgradni lavabo 50 × 32 cm beli sjaj 8208101

Ovalni lavabo iz kolekcije AXA H10

AXA H10 8208101 je ovalni keramički lavabo namenjen postavljanju na kupatilsku radnu ploču ili ugradnji ispod nje. AXA ga zvanično označava kao lavabo za nadgradnu i podgradnu montažu, bez površine i fabričkog otvora za slavinu. Osnovna šifra modela je 82081, a nominalne dimenzije iznose 50 × 32 cm.

Izdužena ovalna forma i dubina od 32 cm omogućavaju kombinovanje sa kupatilskim nameštajem različitih širina. Kod nadgradne montaže spoljašnja keramika ostaje vidljiva iznad ploče, dok se kod podgradne montaže postavlja ispod pripremljenog otvora.

Model se može koristiti:

• kao nadgradni lavabo na kupatilskom ormariću
• kao podgradni lavabo ispod radne ploče
• na ploči izrađenoj po meri
• sa stojećom slavinom montiranom na ploču
• sa zidnom slavinom
• u manjim i srednjim kupatilima
• u hotelskim i poslovnim sanitarnim prostorijama

Dimenzije 50 × 32 cm

Ukupne dimenzije lavaboa iznose:

• širina: 500 mm
• dubina: 320 mm
• ukupna visina: približno 100 mm
• visina prednjeg centralnog dela: približno 70 mm
• širina donje oslonjene zone: približno 440 mm
• dubina donjeg dela: približno 260 mm

Zvanični tehnički crtež prikazuje ovalnu osnovu 500 × 320 mm, ukupnu visinu približno 100 mm i niži prednji profil od oko 70 mm. AXA navodi da dimenzije keramičkog proizvoda mogu odstupati približno 0,8% zbog karakteristika sirovina i proizvodnog procesa.

Pre obrade radne ploče treba proveriti:

• stvarne mere isporučenog lavaboa
• širinu i dubinu radne ploče
• položaj odvoda
• izabrani način montaže
• udaljenost lavaboa od zida
• udaljenost od prednje ivice
• prostor potreban za slavinu
• raspored fioka i polica
• nosivost kupatilskog ormarića
• pristup sifonu

Ovalna forma

Lavabo ima izduženu ovalnu formu sa simetrično zaobljenom prednjom i zadnjom stranom. Bočne strane su uže i prelaze u kontinuiranu keramičku ivicu.

Ovalni oblik omogućava:

• postavljanje na pravougaonu radnu ploču
• ostavljanje slobodne površine u uglovima ploče
• kombinovanje sa ovalnim ili okruglim ogledalom
• ublažavanje ravnih linija kupatilskog nameštaja
• centralno pozicioniranje odvoda
• simetrično postavljanje na ormarić
• jednostavan pristup površini oko lavaboa

Dubina od 32 cm smanjuje zauzeće radne ploče u smeru od zida prema korisniku.

Unutrašnja posuda

Unutrašnja posuda prati spoljašnju ovalnu formu i postepeno se spušta prema centralnom odvodu.

Konstrukcija omogućava:

• simetrično oticanje vode
• ravnomeran izgled unutrašnje posude
• centralno povezivanje sa sifonom
• postavljanje slavine iza sredine lavaboa
• bočno postavljanje slavine
• centriranje ogledala prema odvodu

Zbog relativno niskog profila lavaboa potrebno je uskladiti visinu, domet i ugao izliva slavine kako bi se smanjilo prskanje vode.

Nadgradna montaža na radnu ploču

Kod nadgradne montaže lavabo se postavlja na gornju površinu radne ploče, tako da njegova spoljašnja keramička forma ostaje vidljiva.

Ovaj način montaže omogućava:

• isticanje ovalnog oblika lavaboa
• kombinovanje sa nameštajem izrađenim po meri
• postavljanje na ploče različitih širina
• slobodan izbor položaja slavine
• ostavljanje bočne površine za odlaganje
• jednostavno uklapanje sa različitim dekorima ploče

Kroz radnu ploču izrađuje se otvor za odvodni ventil i priključak sifona. Kontakt između keramike i ploče treba pravilno zaptiti sanitarnim silikonom.

Podgradna montaža

AXA tehnička dokumentacija model 82081 označava kao lavabo za nadgradnu i podgradnu montažu. Kod podgradne izvedbe keramička posuda postavlja se ispod radne ploče, a ploča formira vidljivu ivicu otvora.

Podgradna montaža omogućava:

• ravnu i kontinuiranu površinu radne ploče
• jednostavno brisanje vode prema posudi
• skrivanje spoljašnjeg dela keramike
• postavljanje standardne slavine na ploču
• čist spoj između ploče i unutrašnje posude
• kombinovanje sa kamenim i kompozitnim pločama

Otvor mora biti precizno obrađen, dok radna ploča mora biti otporna na vlagu i dovoljno nosiva za podgradnu montažu.

Lavabo bez otvora za slavinu

Model nema fabrički otvor za slavinu ni keramičku površinu namenjenu montaži armature. Zvanični tehnički crtež navodi da je proizvod izveden bez površine i otvora za slavinu.

Slavina se može postaviti:

• na radnu ploču iza lavaboa
• na ploču sa leve strane
• na ploču sa desne strane
• na zid iznad centralnog dela posude

Položaj slavine treba definisati pre bušenja radne ploče ili završetka instalacija u zidu.

Izbor slavine kod nadgradne montaže

Kod nadgradne montaže koristi se stojeća slavina čiji izliv prelazi gornju ivicu lavaboa ili zidna slavina.

Pre izbora stojeće slavine treba proveriti:

• ukupnu visinu armature
• visinu izliva
• horizontalni domet izliva
• ugao vodenog mlaza
• položaj aeratora
• rastojanje slavine od keramičke ivice
• prostor potreban za komandnu ručicu
• prečnik otvora u ploči
• debljinu radne ploče
• dužinu priključnih creva
• pristup pričvrsnoj matici

Izliv treba da usmerava vodu prema centralnoj zoni posude.

Izbor slavine kod podgradne montaže

Kod podgradne montaže gornja ivica keramike nalazi se ispod radne ploče, pa se na ploču može postaviti standardna stojeća slavina odgovarajuće visine i dužine izliva.

Potrebno je proveriti:

• udaljenost otvora za slavinu od ivice posude
• horizontalni domet izliva
• debljinu radne ploče
• položaj komandne ručice
• prostor ispod ploče
• pristup pričvrsnim elementima
• dužinu priključnih creva
• usmerenje mlaza prema sredini lavaboa

Kombinovanje sa zidnom slavinom

Lavabo se može kombinovati sa zidnom slavinom kod oba načina montaže.

Pre izvođenja instalacija treba odrediti:

• završnu visinu radne ploče
• način montaže lavaboa
• visinu izliva
• horizontalnu dužinu izliva
• centralnu osu posude
• udaljenost lavaboa od zida
• debljinu zidne obloge
• položaj ugradnog tela armature

Položaj izliva treba prilagoditi unutrašnjoj formi kako voda ne bi udarala neposredno uz prednju ili zadnju ivicu.

Lavabo bez preliva

Na zvaničnom tehničkom crtežu nije prikazan otvor za preliv, pa se ovaj model koristi kao lavabo bez prelivnog kanala.

Kod lavaboa bez preliva potrebno je:

• koristiti odgovarajući odvodni ventil
• ne ostavljati otvorenu slavinu bez nadzora
• redovno održavati glavni odvod
• povremeno čistiti sifon
• proveravati brzinu oticanja vode
• izbegavati trajno zatvaranje odvoda

Voda se odvodi isključivo kroz centralni odvodni otvor.

Centralno postavljen odvod

Odvod se nalazi u centralnoj osi posude.

Tehnička dokumentacija prikazuje standardni centralni otvor, dok simetričan raspored omogućava jednostavnije povezivanje sa sifonom i centriranje instalacija unutar kupatilskog ormarića.

Centralni položaj doprinosi:

• ravnomernom oticanju
• simetričnom izgledu
• jednostavnijem pozicioniranju sifona
• postavljanju lavaboa u sredinu ormarića
• ravnomernom bočnom prostoru

Izbor odvodnog ventila

Pošto lavabo nema otvor za preliv, treba koristiti odvodni ventil namenjen lavaboima bez preliva.

Mogu se koristiti:

• nezatvarajući odvodni ventil
• slobodnoprotočni ventil
• ventil sa stalno otvorenim poklopcem
• dekorativni ventil za lavabo bez preliva

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• namenu za lavabo bez preliva
• kompatibilnost sa sifonom
• završnu obradu vidljivog dela
• način zaptivanja
• mogućnost čišćenja

Odvodni ventil nije uključen uz proizvod.

Izbor sifona

Sifon se bira prema položaju kanalizacionog odvoda, načinu montaže i konstrukciji kupatilskog ormarića.

Mogu se koristiti:

• standardni sifon za lavabo
• sifon za uštedu prostora
• horizontalni sifon
• cevni sifon
• kompaktni plastični sifon

Kod ormarića sa fiokama praktičan je sifon za uštedu prostora, kako odvodne cevi ne bi ometale njihovo otvaranje.

Pre izbora treba proveriti:

• priključak odvodnog ventila
• visinu kanalizacionog odvoda
• prečnik zidnog priključka
• dubinu ormarića
• raspored fioka
• prostor ispod posude
• pristup radi čišćenja

Sifon nije uključen uz lavabo.

Izbor radne ploče

Lavabo se može kombinovati sa radnim pločama od:

• prirodnog kamena
• kvarcnog kompozita
• sinterovane keramike
• kompaktnog laminata
• vodootpornog kompozita
• čvrstih homogenih površinskih materijala

Kod podgradne montaže preporučuju se materijali otporni na vlagu, čije se vidljive isečene ivice mogu kvalitetno obraditi.

Kod materijala osetljivih na vodu sve otvorene i isečene površine moraju biti potpuno zaštićene.

Izrada otvora u radnoj ploči

Oblik i veličina otvora zavise od izabranog načina montaže.

Kod nadgradne montaže potreban je otvor za:

• odvodni ventil
• priključak sifona
• eventualne pričvrsne elemente

Kod podgradne montaže otvor prati unutrašnju konturu posude i mora biti precizno centriran.

Pre sečenja treba proveriti:

• stvarne dimenzije isporučenog lavaboa
• oblik donjeg dela keramike
• širinu oslanjajuće ivice
• položaj odvoda
• debljinu radne ploče
• prostor za pričvrsne elemente
• udaljenost od prednje ivice
• položaj slavine

Konačne mere ne treba određivati samo prema nominalnoj dimenziji 50 × 32 cm, jer proizvođač navodi moguća odstupanja do približno 0,8%.

Planiranje kupatilskog ormarića

Kupatilski ormarić mora imati dovoljno prostora za:

• keramičku posudu
• odvodni ventil
• sifon
• priključna creva slavine
• ugaone ventile
• pričvrsne elemente
• pristup radi održavanja

Pre izrade nameštaja treba proveriti:

• širinu i dubinu radne ploče
• unutrašnju širinu ormarića
• raspored fioka
• položaj odvoda
• prostor za sifon
• nosivost konstrukcije
• završnu visinu lavaboa

Kod nameštaja po meri treba koristiti stvarne dimenzije konkretnog proizvoda.

Zaptivanje spoja sa pločom

Kod nadgradne montaže spoj između keramike i gornje strane radne ploče treba zaptiti sanitarnim silikonom.

Kod podgradne montaže zaptiva se kontakt između gornje keramičke ivice i donje strane radne ploče.

Pravilno zaptivanje sprečava:

• prodiranje vode ispod keramike
• oštećenje kupatilskog nameštaja
• bubrenje materijala osetljivih na vlagu
• zadržavanje nečistoća
• odvajanje lavaboa od ploče
• stvaranje vlažnih zona oko otvora

Bela sjajna završna obrada 01

Osnovna fabrička šifra ovog modela je 82081, dok dodatak 01 označava belu sjajnu završnu obradu. Puna šifra proizvoda glasi 8208101. AXA na svojim kolekcijskim stranicama koristi oznaku 01 za belu sjajnu keramiku.

Bela keramika može se kombinovati sa slavinama u:

• hromiranoj završnoj obradi
• mat crnoj boji
• brušenom inoxu
• grafitnoj završnoj obradi
• zlatnoj završnoj obradi
• bronzanoj završnoj obradi

Radna ploča može biti bela, siva, crna, drvena, kamena ili u mermernom dekoru.

Sanitarna keramika

Lavabo je izrađen od sanitarne keramike namenjene svakodnevnom korišćenju u kupatilskim prostorima.

Keramička konstrukcija omogućava:

• stabilnu i čvrstu posudu
• glatku sjajnu površinu
• jednostavno redovno čišćenje
• otpornost na uobičajenu vlagu
• dugotrajno zadržavanje bele boje
• kombinovanje sa različitim materijalima ploče

Keramiku treba zaštititi od direktnih udara, velikih lokalnih opterećenja i prekomernog zatezanja odvodnog ventila.

Planiranje završne visine

Kod nadgradne montaže završna visina gornje ivice predstavlja zbir:

• visine kupatilskog ormarića
• debljine radne ploče
• visine lavaboa od približno 100 mm

Kod podgradne montaže završna visina određena je prvenstveno gornjom površinom radne ploče, jer se lavabo nalazi ispod nje.

Pri planiranju treba uzeti u obzir:

• visinu korisnika
• završnu kotu poda
• način montaže
• visinu radne ploče
• položaj slavine
• visinu ogledala
• položaj rasvete
• visinu kanalizacionog odvoda
• prostor potreban za sifon

Kompaktna širina od 50 cm

Širina od 50 cm omogućava postavljanje lavaboa na uže kupatilske ormariće i ploče, uz zadržavanje funkcionalne ovalne posude.

Model se može koristiti u:

• manjim porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• poslovnim sanitarnim prostorijama
• ordinacijama
• salonima
• ugostiteljskim objektima

Dubina od 32 cm

Dubina od 32 cm smanjuje zauzeće prostora prema sredini kupatila i ostavlja više slobodne površine na radnoj ploči.

Ova karakteristika je značajna kada se lavabo nalazi:

• na plićem ormariću
• naspram WC šolje
• pored ulaznih vrata
• u užem kupatilu
• uz tuš kabinu
• u gostinskom toaletu

Kod nadgradne montaže treba ostaviti dovoljno prostora iza lavaboa za slavinu ili koristiti zidnu armaturu.

Izbor ogledala

Ovalni lavabo širine 50 cm može se kombinovati sa:

• ovalnim ogledalom
• okruglim ogledalom
• pravougaonim ogledalom
• ogledalom sa tankim metalnim ramom
• ogledalom sa integrisanom LED rasvetom
• ogledalom preko širine kupatilskog ormarića

Ovalno ogledalo prati formu lavaboa, dok pravougaoni model naglašava linije radne ploče i nameštaja.

Planiranje rasvete

Rasveta treba ravnomerno da osvetli ogledalo, slavinu i unutrašnju posudu.

Mogu se koristiti:

• ogledalo sa integrisanom LED rasvetom
• linearna svetiljka iznad ogledala
• dve bočne zidne svetiljke
• plafonska rasveta uz rasvetu ogledala
• indirektna rasveta iza ogledala

Električne instalacije treba planirati pre završnog oblaganja zida i izvesti prema pravilima za kupatilske zone.

Čišćenje i održavanje

Za redovno čišćenje preporučuju se:

• meka mikrofiber krpa
• neabrazivni sunđer
• mlaka voda
• blago sredstvo za sanitarnu keramiku
• suva krpa za završno brisanje

Treba izbegavati:

• metalne sunđere
• abrazivne praškove
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• udarce tvrdim predmetima

Spoj između lavaboa i radne ploče treba redovno pregledati, posebno kod podgradne montaže.

Sadržaj isporuke

Isporuka obuhvata:

• AXA H10 beli sjajni nadgradni i podgradni lavabo 8208101

U standardnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• montažni elementi
• radna ploča
• kupatilski ormarić
• ugaoni ventili
• priključna creva
• sanitarni silikon
• ogledalo
• rasveta
