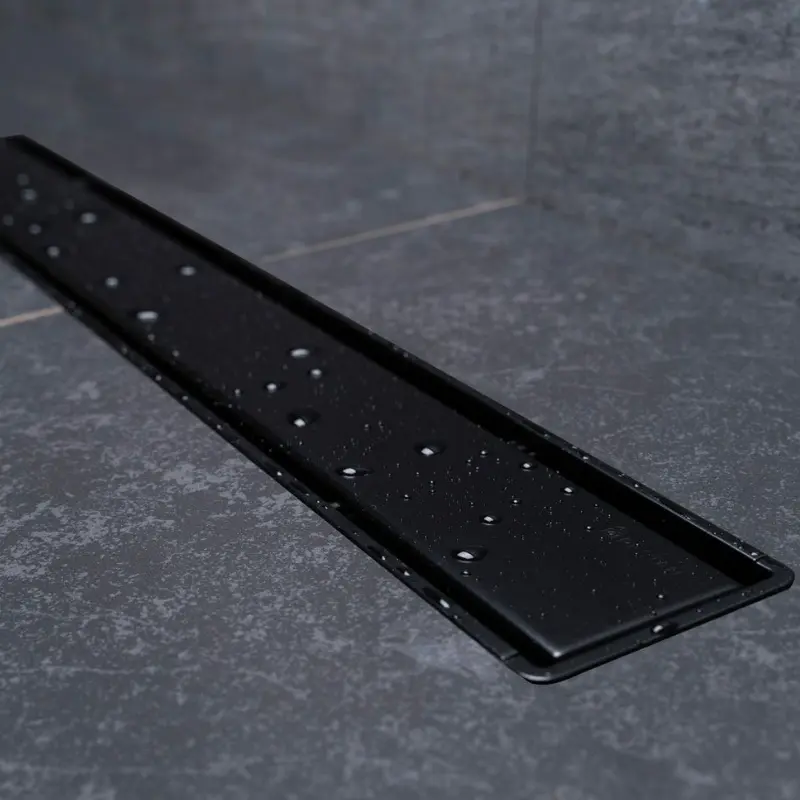

Peštan Confluo Primo Compact Line tuš kanalica 85 cm crna mat 13702526

Confluo Primo Compact Line tuš kanalica 85 cm

Peštan Confluo Primo Compact Line 13702526 je linijska tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora izvedenih u nivou poda. Kanalica se ugrađuje ispod završne podne obloge, dok crna mat rešetka ostaje vidljiva i formira završni deo odvodnog sistema.

Model pripada Confluo Primo Compact Line seriji i ima nominalnu dužinu od 850 mm. Kompaktna konstrukcija sa minimalnom visinom ugradnje od 52 mm pogodna je za renoviranje kupatila, stanove i druge objekte u kojima je raspoloživa visina poda ograničena.

Šifra artikla 13702526

Ovaj opis odnosi se na Peštan Confluo Primo Compact Line tuš kanalicu sa crnom mat rešetkom.

Osnovni podaci:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Line
• Šifra artikla: 13702526
• Nominalna dužina: 850 mm
• Boja rešetke: crna
• Površina rešetke: mat
• Odvodni priključak: Ø50 mm
• Minimalna visina ugradnje: 52 mm
• Maksimalni protok: 48 l/min

Šifra 13702526 označava crnu mat varijantu Confluo Primo Compact Line kanalice nominalne dužine 850 mm.

Nominalna dužina 850 mm

Nominalna dužina kanalice iznosi 850 mm, odnosno 85 cm. Dužina vidljive rešetke iznosi približno 838 mm, dok ukupne spoljne mere mogu biti nešto veće zbog nosača rešetke i konstrukcije tela.

Pre ugradnje potrebno je uskladiti kanalicu sa:

• širinom tuš prostora
• položajem zidova
• rasporedom podnih pločica
• položajem fuga
• pravcem kanalizacione cevi
• završnim nivoom poda
• padom pločica prema kanalici
• hidroizolacionim sistemom

Kod planiranja tuš prostora treba koristiti tehničke dimenzije kompletnog proizvoda, a ne samo nominalnu dužinu rešetke.

Crna mat rešetka

Tuš kanalica isporučuje se sa rešetkom i završnom maskom u crnoj mat boji. Završna obrada omogućava uklapanje kanalice sa crnim slavinama, profilima tuš kabina, usponskim tuševima i drugom kupatilskom opremom iste ili slične boje.

Crna mat površina može se kombinovati sa:

• crnim slavinama za tuš
• crnim tuš ružama
• crnim tuš ručicama
• crnim profilima tuš kabine
• tamnim podnim pločicama
• pločicama u imitaciji kamena
• svetlim pločicama sa kontrastnim detaljima
• kupatilskom galanterijom u crnoj boji

Radi očuvanja površine treba izbegavati abrazivna sredstva i metalne sunđere.

Rešetka od nerđajućeg čelika AISI 304

Rešetka je izrađena od nerđajućeg čelika AISI 304 sa crnom mat završnom obradom. Nerđajući čelik pruža stabilnu osnovu za vidljivi deo kanalice i prilagođen je redovnom kontaktu sa vodom u tuš prostoru.

Karakteristike materijala:

• otpornost na vlagu
• stabilna konstrukcija
• jednostavno redovno održavanje
• higijenska površina
• mogućnost uklanjanja radi čišćenja
• primena u kupatilskim prostorima
• kompatibilnost sa savremenom sanitarnom opremom

Za čišćenje se preporučuju meka krpa, mlaka voda i blago pH neutralno sredstvo.

Telo od ABS plastike

Nosač rešetke izrađen je od ABS plastike, dok su baza i pojedini funkcionalni elementi izrađeni od polipropilena. Polimerni materijali smanjuju ukupnu masu proizvoda i omogućavaju oblikovanje kompaktnog tela sa niskom ugradnom visinom.

Telo kanalice treba pravilno osloniti i nivelisati pre izvođenja košuljice. Nakon povezivanja sa kanalizacionom cevi potrebno je proveriti nepropusnost svih spojeva.

Minimalna ugradna visina 52 mm

Jedna od glavnih karakteristika Confluo Compact Line kanalice je minimalna visina ugradnje od 52 mm. Ova mera odnosi se na najniži položaj konstrukcije i omogućava montažu u podovima sa ograničenom dubinom.

Minimalna visina od 52 mm postiže se zahvaljujući niskoj horizontalnoj S bazi i odvodnom priključku Ø50 mm.

Prilikom određivanja konačne visine potrebno je uzeti u obzir:

• noseću podlogu
• položaj kanalizacione cevi
• visinu kanalice
• nivelacione nogice
• košuljicu
• hidroizolaciju
• lepak za pločice
• debljinu podnih pločica
• završni pad poda

Minimalna visina proizvoda ne predstavlja ukupnu visinu svih slojeva poda.

Horizontalni odvod Ø50 mm

Tuš kanalica ima horizontalni odvodni priključak prečnika Ø50 mm. Priključak se povezuje sa odgovarajućom kanalizacionom cevi i mora biti postavljen sa pravilnim padom prema glavnom odvodu.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodnog priključka
• pad cevi
• nepropusnost spojeva
• stabilnost tela kanalice
• konačnu visinu rešetke
• protok vode kroz sistem
• pristup sifonu radi održavanja

Odvodna cev ne sme biti postavljena pod naprezanjem koje bi moglo da pomeri ili deformiše telo kanalice.

Maksimalni protok 48 l/min

Peštan za Confluo Compact Line navodi maksimalni kapacitet odvoda od 48 litara u minuti. To odgovara protoku od približno 0,8 l/s.

Konačan kapacitet kompletnog sistema zavisi od:

• pravilne ugradnje kanalice
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće rešetke za dlake
• čistoće sifonske baze
• količine vode iz tuš sistema
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza potrebno je proveriti ukupan protok vode svih potrošača koji mogu raditi istovremeno.

Vodeni zatvarač visine 25 mm

S baza formira vodeni zatvarač visine 25 mm. Vodeni zatvarač sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije u tuš prostor.

Kod kupatila koja se duže ne koriste voda iz sifona može postepeno ispariti. U tom slučaju potrebno je pustiti vodu kroz kanalicu kako bi se vodeni zatvarač ponovo formirao.

Visina vodenog zatvarača od 25 mm omogućava nisku konstrukciju kanalice, ali zahteva redovno prisustvo vode u sifonu.

Samočisteća S baza

Confluo Primo Compact Line koristi nisku samočisteću S bazu. Oblik baze usmerava protok vode i doprinosi ispiranju unutrašnjih površina tokom korišćenja tuša.

Samočisteća konstrukcija doprinosi:

• boljem usmeravanju vode
• smanjenom zadržavanju nečistoća
• lakšem ispiranju baze
• jednostavnijem održavanju
• nesmetanom protoku prema odvodnoj cevi
• kompaktnoj visini proizvoda

Samočisteća baza ne uklanja potrebu za periodičnim vađenjem i čišćenjem dostupnih komponenti.

Rotacija baze za 360°

S baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog izlaza prema položaju kanalizacione cevi. Ova mogućnost olakšava montažu kada odvodna instalacija nije postavljena tačno pod pravim uglom u odnosu na kanalicu.

Rotirajuća baza omogućava:

• lakše povezivanje sa odvodnom cevi
• prilagođavanje pravcu instalacije
• smanjenje broja dodatnih kolena
• jednostavnije pozicioniranje kanalice
• prilagođavanje stvarnim uslovima na gradilištu

Nakon podešavanja potrebno je proveriti položaj, stabilnost i nepropusnost spoja.

Rešetka za dlake

U kanalici se nalazi rešetka za dlake namenjena zadržavanju kose i krupnijih nečistoća pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• očistiti od kose
• isprati mlakom vodom
• ukloniti naslage sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje smanjuje mogućnost usporenog odvoda i začepljenja.

Nivelacija i podešavanje visine

Tuš kanalica isporučuje se sa elementima za podešavanje visine i nagiba. Nivelacione nogice omogućavaju stabilno postavljanje proizvoda pre izvođenja košuljice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju kanalice
• poprečni položaj kanalice
• visinu budućih pločica
• položaj u odnosu na zid
• pad poda prema rešetki
• stabilnost svih oslonaca
• položaj odvodnog priključka
• konačni nivo crne maske

Kanalica mora biti čvrsto oslonjena kako tokom izrade košuljice ne bi došlo do pomeranja.

Ugradnja u pod tuš prostora

Peštan Confluo Primo Compact Line namenjen je za ugradnju u pod tuš prostora bez klasične tuš kade. Može se postaviti uz zid ili unutar površine za tuširanje, u zavisnosti od projekta i rasporeda pločica.

Kod ugradnje uz zid pod se najčešće izvodi sa padom u jednom pravcu. Kod postavljanja unutar tuš prostora pad se formira prema kanalici sa odgovarajućih strana.

Potrebno je pravilno uskladiti:

• položaj kanalice
• visinu sifona
• odvodnu cev
• košuljicu
• hidroizolaciju
• pad poda
• raspored pločica
• položaj fuga
• pristup radi čišćenja

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda. Posebnu pažnju treba posvetiti spoju između kanalice, košuljice i završne podne obloge.

Hidroizolacija treba da obuhvati:

• stabilnu i čistu podlogu
• prostor oko tela kanalice
• spoj zida i poda
• uglove tuš prostora
• sve prodore instalacija
• završne spojeve uz kanalicu
• kompletnu površinu ispod pločica
• proveru nepropusnosti pre lepljenja keramike

Sekundarno ili dodatno odvodnjavanje ne može da zameni pravilno izvedenu hidroizolaciju.

Usklađivanje sa podnim pločicama

Kanalica se može kombinovati sa različitim formatima i dezenima podnih pločica.

Prilikom planiranja rasporeda treba uzeti u obzir:

• nominalnu dužinu kanalice
• stvarnu dužinu rešetke
• širinu vidljive maske
• položaj fuga
• pad pločica prema odvodu
• završni spoj uz metalnu ivicu
• kontrast između pločica i crne rešetke
• mogućnost uklanjanja rešetke
• pristup unutrašnjosti kanalice

Pločice, lepak i fug masa ne smeju blokirati uklanjanje rešetke radi čišćenja.

Čišćenje i održavanje

Redovno održavanje potrebno je za očuvanje protoka vode i crne mat završne obrade.

Preporučeni postupak:

• ukloniti gornju rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i krupne nečistoće
• isprati rešetku mlakom vodom
• očistiti unutrašnjost kanalice
• ukloniti naslage iz sifonske baze
• proveriti prolaz odvodne cevi
• isprati sistem čistom vodom
• obrisati crnu rešetku mekom krpom
• pravilno vratiti sve komponente

Za čišćenje se preporučuju:

• mlaka voda
• meka krpa
• mikrofiber krpa
• nežan sunđer
• meka četka
• blago pH neutralno sredstvo

Ne treba koristiti:

• metalne sunđere
• čeličnu vunu
• abrazivne praškove
• grube paste
• jaka sredstva sa hlorom
• koncentrovane kiseline
• oštre predmete
• tvrde četke

Sadržaj isporuke

Peštan u uputstvu za Compact Line Primo navodi sledeće osnovne komponente sistema:

• telo i nosač rešetke
• crnu mat završnu rešetku
• završnu masku
• rešetku za dlake
• modularni reducir
• elemente za podešavanje visine
• nisku samočisteću S bazu
• horizontalni odvod Ø50 mm
• elemente potrebne za sastavljanje kanalice

Kanalizaciona cev, hidroizolacioni materijal, podne pločice, lepak, fug masa i ostali građevinski materijal nisu sastavni deo proizvoda.
