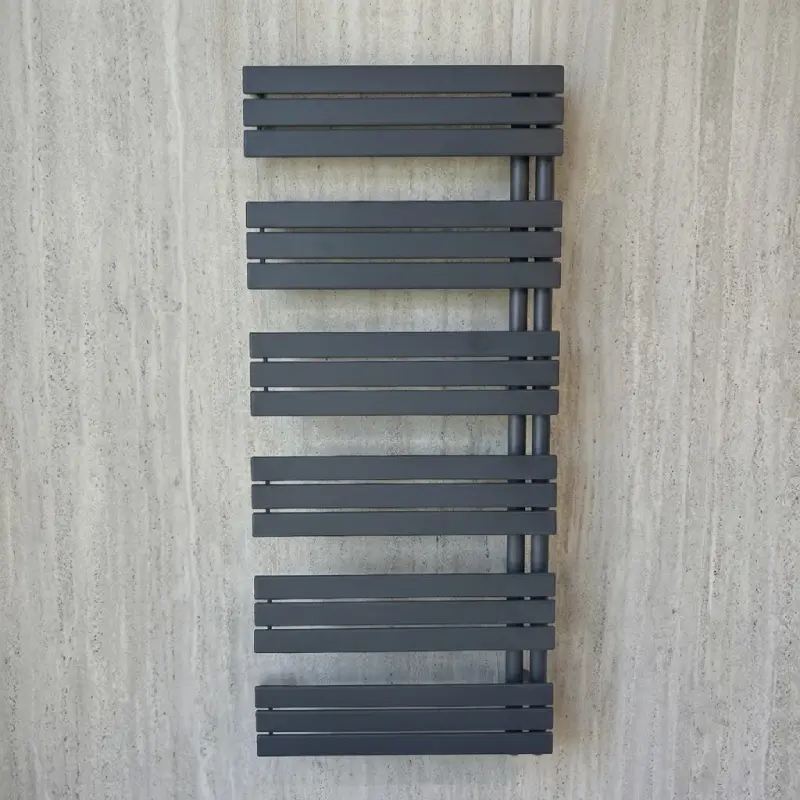

LifePan Agora dizajnerski radijator antracit 600 × 1394 mm 7322-6X1394-A

Vertikalni dizajnerski radijator simetrične forme

LifePan Agora 7322-6X1394-A je vertikalni cevni radijator sa pravilno raspoređenim horizontalnim elementima. Serija Agora odlikuje se simetričnim dizajnom, jednostavnom upotrebom i površinama koje su pristupačne za redovno čišćenje.

Dimenzija 600 × 1394 mm omogućava korišćenje veće vertikalne površine zida, uz širinu koja pruža dovoljno prostora za postavljanje peškira i ravnomernu predaju toplote.

Osnovne funkcije radijatora su:

• zagrevanje kupatila ili druge prostorije
• prenos toplote sa sistema grejanja na vazduh
• korišćenje vertikalne zidne površine
• zagrevanje i sušenje peškira
• povezivanje sa sistemom centralnog grejanja
• mogućnost električne konfiguracije
• dekorativno uklapanje u savremene enterijere

Dimenzije 600 × 1394 mm

Radijator ima nominalnu širinu 600 mm i visinu 1394 mm.

Pre kupovine i ugradnje treba proveriti:

• raspoloživu širinu zida
• raspoloživu visinu zida
• položaj cevi sistema grejanja
• udaljenost od poda
• položaj kupatilskog nameštaja
• prostor za ventile
• prostor za zidne nosače
• pristup odzračnom ventilu
• položaj električnog priključka kod električne izvedbe

Nominalne dimenzije radijatora ne obuhvataju dodatni prostor koji zauzimaju ventili, priključni elementi i odstojanje od zida.

Konstrukcija sa 18 horizontalnih cevi

Varijanta dimenzija 600 × 1394 mm ima ukupno 18 horizontalnih cevi.

Horizontalni raspored doprinosi:

• ravnomernoj raspodeli grejne površine
• simetričnom izgledu radijatora
• lakšem postavljanju peškira
• jednostavnom pristupu površinama
• dekorativnom uklapanju u kupatilo
• stabilnoj vertikalnoj kompoziciji

Prekrivanje većeg dela površine peškirima može smanjiti količinu toplote koja se prenosi u prostoriju.

Antracit boja RAL 7016

Model 7322-6X1394-A izrađen je u antracit boji. LifePan navodi RAL 7016 kao jednu od standardnih proizvodnih boja za seriju Agora.

Antracit završna obrada može se kombinovati sa:

• crnim slavinama
• hromiranim slavinama
• belom sanitarnom keramikom
• sivim pločicama
• pločicama u imitaciji kamena
• betonskim dekorima
• drvenim kupatilskim nameštajem
• crnom kupatilskom galanterijom
• antracit profilima tuš-kabine

RAL oznaka omogućava preciznije usklađivanje sa drugim elementima enterijera.

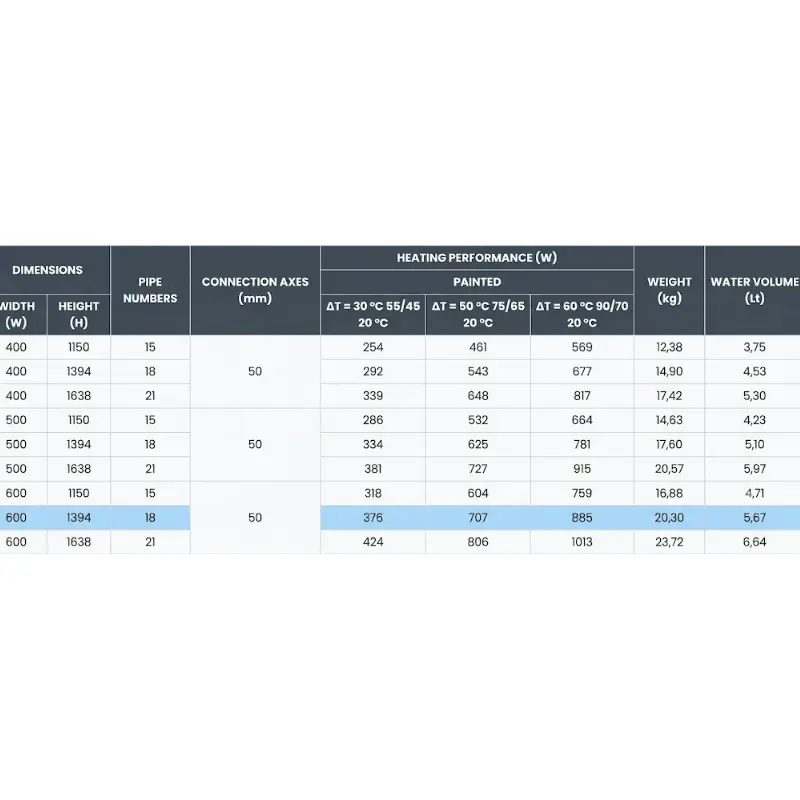

Toplotna snaga pri ΔT 30

Pri temperaturnoj razlici ΔT 30, odnosno režimu rada 55/45/20 °C, deklarisana toplotna snaga iznosi 376 W.

Ovaj režim je relevantan za niskotemperaturne sisteme grejanja, uključujući određene sisteme sa toplotnim pumpama.

Stvarni učinak zavisi od:

• površine prostorije
• visine plafona
• termoizolacije
• broja spoljnih zidova
• površine prozora
• spoljne temperature
• temperature vode
• protoka kroz radijator
• hidrauličkog balansiranja

Toplotna snaga pri ΔT 50

Pri režimu 75/65/20 °C, odnosno temperaturnoj razlici ΔT 50, model ostvaruje deklarisanu snagu od 707 W.

Ova vrednost predstavlja standardni podatak za poređenje radijatora u klasičnim sistemima centralnog grejanja.

Pri izboru treba uzeti u obzir:

• toplotne gubitke prostorije
• projektovanu temperaturu polaznog voda
• temperaturu povratnog voda
• željenu sobnu temperaturu
• protok kroz radijator
• regulaciju sistema
• dodatne izvore toplote

Toplotna snaga pri ΔT 60

Pri režimu 90/70/20 °C, odnosno temperaturnoj razlici ΔT 60, deklarisana snaga iznosi 885 W.

Viša temperatura vode povećava predaju toplote, ali režim rada mora biti usklađen sa projektom instalacije, izvorom toplote i dozvoljenim parametrima sistema.

Maksimalni radni pritisak 4 bara

LifePan za seriju Agora navodi maksimalni radni pritisak od 4 bara.

Pre povezivanja treba proveriti:

• radni pritisak instalacije
• pritisak pri punjenju
• stanje ekspanzione posude
• rad sigurnosnog ventila
• karakteristike kotla
• karakteristike toplotne pumpe
• mogućnost pojave hidrauličkih udara

Radijator se ne sme koristiti u sistemu koji prelazi dozvoljeni radni pritisak.

Masa radijatora 20,30 kg

Masa praznog radijatora iznosi 20,30 kg.

Pri izboru nosača i pričvršćenja treba uzeti u obzir i dodatnu masu:

• vode u radijatoru
• priključnih ventila
• električnog grejača, ako se koristi
• peškira
• dodatnih priključnih elemenata

Zid i pričvrsni elementi moraju imati odgovarajuću nosivost.

Zapremina vode 5,67 litara

Unutrašnja zapremina radijatora iznosi 5,67 litara.

Zapremina vode utiče na:

• ukupnu količinu vode u sistemu
• brzinu zagrevanja radijatora
• odzračivanje
• hidrauličko balansiranje
• količinu inhibitora korozije
• izbor električnog grejača
• termičku inerciju sistema

Rad na centralnom grejanju

LifePan navodi da je Agora predviđena za rad u sistemima centralnog grejanja.

Radijator se može koristiti sa kompatibilnim sistemima koji koriste:

• gasni kotao
• električni kotao
• kotao na čvrsto gorivo
• toplotnu pumpu
• centralnu kotlarnicu
• drugi odgovarajući izvor zagrejane vode

Kompatibilnost zavisi od pritiska, temperature, kvaliteta vode i načina regulacije instalacije.

Mogućnost električnog rada

Proizvođač navodi da je za seriju Agora dostupna i mogućnost električnog rada.

Električna konfiguracija zahteva odgovarajući:

• električni grejač
• termostat ili regulator
• priključni kabl
• medijum za punjenje
• električnu zaštitu
• pravilno zatvaranje radijatora
• odzračni ili sigurnosni element

Električni grejač nije naveden kao sastavni deo standardne isporuke.

Kombinovani način rada

Uz odgovarajuću dodatnu opremu radijator se može pripremiti za kombinovani rad:

• preko centralnog grejanja tokom grejne sezone
• preko električnog grejača van grejne sezone

Za kombinovanu konfiguraciju mogu biti potrebni:

• električni grejač
• T-priključak
• dovodni ventil
• povratni ventil
• termostat
• odgovarajući adapteri

Povezivanje treba da izvede stručno lice.

Primena u kupatilu

LifePan Agora 7322-6X1394-A može se koristiti kao kupatilski radijator za zagrevanje prostora i peškira.

Pre montaže treba proveriti:

• udaljenost od kade ili tuša
• položaj kupatilskog nameštaja
• pristup ventilima
• prostor za peškire
• nosivost zida
• ventilaciju prostorije
• električne zaštitne zone kod električne verzije
• položaj utičnice

Primena u drugim prostorijama

Radijator se može koristiti i u:

• hodniku
• toaletu
• kuhinji
• garderoberu
• predsoblju
• poslovnom prostoru
• manjoj spavaćoj sobi
• prostoru sa ograničenom širinom zida

Snagu radijatora treba uskladiti sa proračunatim toplotnim gubicima prostorije.

Zidna montaža

Radijator je namenjen vertikalnoj montaži na zid.

Postupak montaže obično obuhvata:

• određivanje konačne pozicije
• proveru instalacionih cevi
• označavanje tačaka za nosače
• bušenje zida
• postavljanje tiplova
• pričvršćivanje nosača
• postavljanje radijatora
• povezivanje ventila
• punjenje sistema
• odzračivanje
• proveru nepropusnosti

Vrsta pričvršćenja mora odgovarati materijalu zida.

Montaža na betonski ili zid od pune opeke

Kod masivnog zida treba koristiti odgovarajuće:

• tiplove
• vijke
• ankere
• zidne nosače

Pre bušenja treba proveriti da se u zidu ne nalaze električne instalacije, vodovodne cevi ili cevi sistema grejanja.

Montaža na gips-kartonski zid

Kod gips-kartonskog zida potrebno je predvideti dodatno ojačanje.

Montaža može zahtevati:

• pričvršćivanje za metalne profile
• drveno ojačanje
• noseću podkonstrukciju
• specijalne tiplove
• raspodelu mase na više tačaka

Radijator ne treba postavljati samo na tanku gips-kartonsku ploču bez nosećeg ojačanja.

Povezivanje sa sistemom grejanja

Kompletan priključni sklop može obuhvatati:

• dovodni ventil
• povratni ventil
• termostatsku glavu
• priključne adaptere
• odzračni ventil
• završni čep
• zidne ili podne rozete
• cevi grejne instalacije

Tačan tip ventila i priključaka treba izabrati prema montažnom crtežu i postojećoj instalaciji.

Odzračivanje radijatora

Nakon punjenja sistema potrebno je ukloniti vazduh iz radijatora.

Postupak obično obuhvata:

• otvaranje radijatorskih ventila
• postepeno punjenje sistema
• otvaranje odzračnog ventila
• ispuštanje vazduha
• zatvaranje ventila kada poteče voda
• proveru sistemskog pritiska
• ponovno odzračivanje nakon prvog zagrevanja

Prisustvo vazduha može izazvati neravnomerno zagrevanje ili pojavu šumova.

Hidrauličko balansiranje

Za pravilan rad sistema potrebno je podesiti protok kroz radijator.

Balansiranje može obuhvatati:

• podešavanje povratnog ventila
• proveru temperature polaznog voda
• proveru temperature povratnog voda
• kontrolu cirkulacione pumpe
• usklađivanje sa drugim radijatorima
• proveru ravnomernog zagrevanja

Nepravilno balansiranje može dovesti do slabog ili neujednačenog zagrevanja.

Izbor radijatora prema prostoriji

Pri izboru radijatora treba uzeti u obzir:

• površinu prostorije
• visinu plafona
• kvalitet termoizolacije
• broj spoljnih zidova
• vrstu stolarije
• veličinu prozora
• klimatsku zonu
• željenu temperaturu
• temperaturu vode u sistemu
• dodatne izvore toplote

Za precizan izbor preporučuje se proračun toplotnih gubitaka.

Održavanje radijatora

Redovno održavanje obuhvata:

• uklanjanje prašine
• proveru ventila
• proveru odzračnog ventila
• kontrolu zidnih nosača
• pregled spojeva
• proveru ravnomernog zagrevanja
• odzračivanje po potrebi
• kontrolu stanja završne obrade

Čišćenje antracit površine

Za redovno čišćenje preporučuju se:

• meka suva krpa
• mikrofiber krpa
• mlaka voda
• blag pH-neutralan deterdžent
• meka četka za prašinu
• brisanje površine nakon čišćenja

Treba izbegavati:

• abrazivne sunđere
• metalne četke
• praškasta sredstva
• agresivne rastvarače
• jaka kisela sredstva
• jaka alkalna sredstva
• struganje tvrdim predmetima
• dugotrajan kontakt sa mokrim tekstilom

Radijator treba ostaviti da se ohladi pre čišćenja.

Sadržaj isporuke

Zvanična stranica potvrđuje tehničke parametre proizvoda, ali ne navodi detaljan sadržaj pakovanja. Pre kupovine treba proveriti da li su uključeni:

• zidni nosači
• pričvrsni elementi
• odzračni ventil
• završni čep
• priključni ventili
• električni grejač
• termostat
