Opis

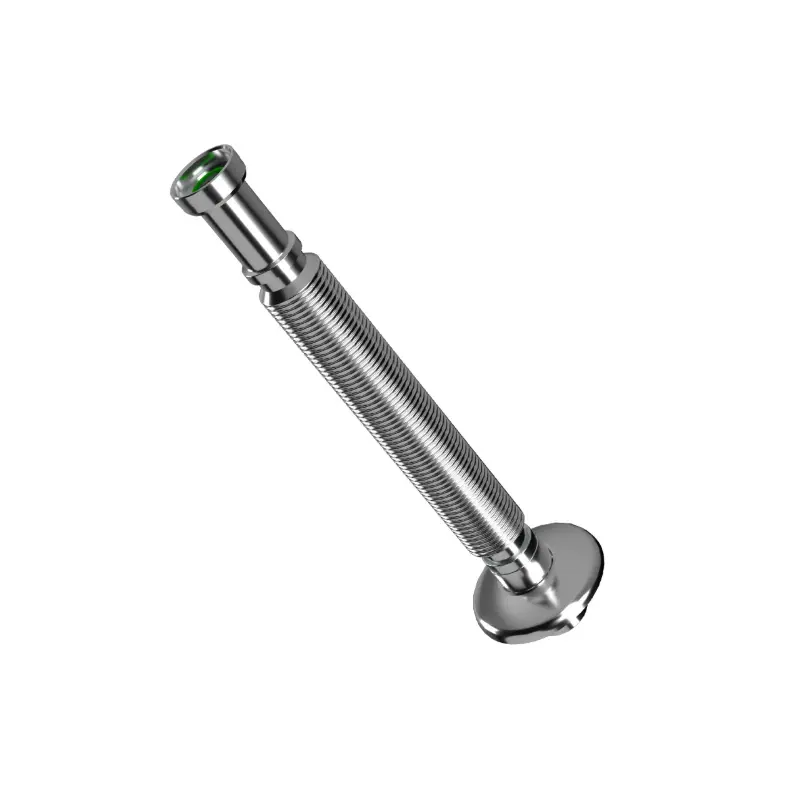

Bonomini MAGIKONE fleksibilno crevo 1 1/4″ × Ø32 mm sa mesinganom izlaznom cevi 9354CT32B0

Fleksibilno crevo za odvod lavaboa i bidea

Bonomini MAGIKONE 9354CT32B0 je fleksibilno crevo sa dimenzijom 1 1/4″ × Ø32 mm, namenjeno za povezivanje kompatibilnih odvodnih elemenata u kupatilskim instalacijama. Koristi se u situacijama kada je potrebno prilagoditi položaj spoja između sanitarije, sifonskog elementa i odvodnog priključka.

Osnovne funkcije proizvoda su:

• povezivanje odvodnog sistema lavaboa ili bidea
• prilagođavanje položaja odvoda
• povezivanje priključka 1 1/4″ sa cevi Ø32 mm
• upotreba u instalacijama sa ograničenim prostorom
• formiranje fleksibilnog cevnog spoja
• povezivanje sa kompatibilnim sifonskim elementima
• zamena ili dopuna postojećeg fleksibilnog odvodnog dela

Serija MAGIKONE

MAGIKONE je Bonomini proizvod iz kategorije fleksibilnih creva sa posebnim priključcima. Ovaj model se nalazi u grupi Flexible hoses with special connections, što znači da je namenjen za instalacije gde standardna ravna cev ili klasičan sifonski nastavak ne odgovaraju poziciji priključka.

Kod modela 9354CT32B0, posebnost je kombinacija priključka 1 1/4″ × Ø32 mm i mesingane izlazne cevi, uz PP telo fleksibilnog dela.

Šifra artikla 9354CT32B0

Ovaj opis odnosi se na Bonomini artikal 9354CT32B0. Zvanični naziv proizvoda je MAGIKONE® 1″1/4 × Ø32 mm.

Ključni podaci za artikal:

• šifra: 9354CT32B0
• naziv proizvođača: MAGIKONE® 1″1/4 × Ø32 mm
• tip proizvoda: fleksibilno crevo za odvod
• dimenzija: 1 1/4″ × Ø32 mm
• izlazna cev: mesingana
• materijal 1: PP
• materijal 2: mesing

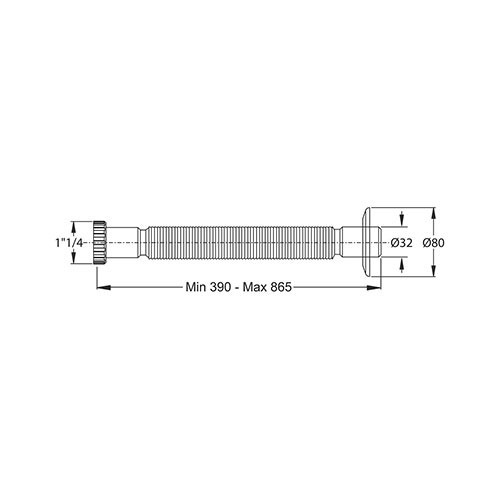

Dimenzija 1 1/4″ × Ø32 mm

Fleksibilno crevo ima priključnu dimenziju 1 1/4″ × Ø32 mm. Ova dimenzija je važna za proveru kompatibilnosti sa odvodnim ventilom, sifonom, cevnim nastavkom ili zidnim odvodnim priključkom.

Pre montaže treba proveriti:

• dimenziju odvodnog ventila
• dimenziju postojećeg sifona
• prečnik odvodne cevi
• da li je potreban priključak 1 1/4″
• da li je izlaz Ø32 mm odgovarajući
• položaj zidnog odvoda
• raspoloživ prostor ispod sanitarije

Pravilna dimenzija je osnov za stabilan spoj i pouzdano odvođenje vode.

Mesingana izlazna cev

Bonomini specifikacija navodi da model 9354CT32B0 ima mesinganu izlaznu cev. Mesingani izlazni deo koristi se za čvršći i stabilniji završni spoj u odvodnoj instalaciji.

Mesingana izlazna cev doprinosi:

• stabilnijem cevnom završetku
• boljem naleganju u kompatibilan priključak
• urednijem spoju sa odvodnim elementom
• većoj mehaničkoj stabilnosti izlaznog dela
• boljem uklapanju sa metalnim/hromiranim instalacionim elementima

Prilikom montaže treba proveriti da mesingana cev stoji ravno i da ne pravi bočno naprezanje na fleksibilni deo.

PP telo

Osnovni materijal proizvoda je PP, odnosno polipropilen.

PP konstrukcija omogućava:

• malu masu proizvoda
• fleksibilnost u instalacionoj zoni
• jednostavnije rukovanje pri montaži
• upotrebu u standardnim kupatilskim uslovima
• prilagođavanje položaju priključka
• jednostavno održavanje
• povezivanje sa kompatibilnim sifonskim i odvodnim elementima

PP delove treba montirati pažljivo, bez prekomernog zatezanja i bez oštećenja navoja.

Fleksibilno povezivanje odvoda

MAGIKONE fleksibilno crevo koristi se kada položaj odvoda ne omogućava jednostavno povezivanje ravnim cevnim nastavkom. Fleksibilni deo omogućava prilagođavanje trase između sanitarije i odvodnog priključka.

Ovakvo rešenje je korisno kada:

• zidni odvod nije u idealnoj osi sa sifonom
• ispod lavaboa ima ograničenog prostora
• treba prilagoditi pravac odvodne cevi
• postojeći cevni element nema odgovarajuću poziciju
• potrebno je izbeći naprezanje spoja
• instalacija zahteva fleksibilan prelaz
• sanitarija ima specifičan položaj odvoda

Fleksibilni deo ne treba prelamati pod oštrim uglom, jer to može smanjiti protok vode.

Primena kod lavaboa

Bonomini MAGIKONE 9354CT32B0 može se koristiti kod kompatibilnih lavabo instalacija sa priključkom 1 1/4″ i izlazom Ø32 mm. Proizvod je pogodan za situacije u kojima je potreban fleksibilan spoj između lavaboa i odvodnog sistema.

Pre ugradnje kod lavaboa treba proveriti:

• dimenziju odvodnog ventila
• položaj sifonskog dela
• udaljenost do zidnog odvoda
• da li je izlaz Ø32 mm odgovarajući
• da li postoji dovoljno prostora za savijanje creva
• da li crevo neće biti pritisnuto ormarićem
• da li je spoj pristupačan za kontrolu

Kod instalacija u ormariću treba obratiti pažnju da crevo ne bude pritisnuto policom, fiokom ili zadnjom stranom nameštaja.

Primena kod bidea

Pošto je dimenzija 1 1/4″ × Ø32 mm česta u kupatilskim odvodnim instalacijama, MAGIKONE se može koristiti i kod kompatibilnih bide instalacija kada priključci odgovaraju postojećem sistemu.

Pre ugradnje kod bidea treba proveriti:

• tip odvodnog ventila
• položaj odvoda iza bidea
• prečnik izlaznog priključka
• raspoloživ prostor za fleksibilni deo
• da li crevo može da stoji bez jakog pregiba
• da li su svi spojevi dostupni za proveru
• kompatibilnost sa postojećim sifonskim elementima

Povezivanje sa odvodnim sistemom

Fleksibilno crevo se povezuje sa kompatibilnim odvodnim elementima odgovarajuće dimenzije. Spoj treba da bude čist, centriran i bez mehaničkog naprezanja.

Pre povezivanja treba proveriti:

• da li su dimenzije kompatibilne
• da li je zaptivka pravilno postavljena
• da li su navoji čisti
• da li mesingana izlazna cev pravilno naleže
• da li crevo nije previše rastegnuto
• da li crevo nije prelomljeno
• da li se voda može slobodno odvoditi

Nepravilno savijanje fleksibilnog creva može smanjiti protok ili izazvati zadržavanje nečistoća.

Montaža fleksibilnog creva

Osnovni postupak montaže obuhvata:

• proveru dimenzije priključka
• proveru položaja zidnog odvoda
• čišćenje zaptivnih površina
• postavljanje fleksibilnog creva u pravilan položaj
• povezivanje priključka 1 1/4″
• postavljanje mesingane izlazne cevi u odgovarajući spoj
• ravnomerno zatezanje spojeva
• proveru da crevo nije prelomljeno
• puštanje vode kroz sistem
• proveru nepropusnosti

Fleksibilni deo treba postaviti u blagom luku, bez oštrih pregiba i bez uvrtanja.

Provera protoka

Nakon montaže treba proveriti da li voda normalno otiče kroz fleksibilno crevo.

Provera obuhvata:

• puštanje vode kroz sanitariju
• proveru brzine oticanja
• proveru da se voda ne zadržava u crevu
• proveru da nema povratnog zadržavanja
• proveru da fleksibilni deo nije prelomljen
• proveru da nema curenja na spojevima

Ako je protok slab, treba proveriti položaj creva i eventualne pregibe.

Provera nepropusnosti

Kontrolu treba izvršiti na:

• spoju sa odvodnim ventilom
• spoju sa sifonskim elementom
• spoju mesingane izlazne cevi
• zoni zaptivke
• navojnim priključcima
• svim mestima gde fleksibilni deo prelazi u čvrsti spoj

Proveru treba obaviti pri normalnom protoku vode i nakon pražnjenja sanitarije većom količinom vode.

Održavanje

MAGIKONE fleksibilno crevo ne zahteva posebno održavanje, ali treba povremeno proveriti stanje spojeva i položaj fleksibilnog dela.

Preporučuje se kontrola:

• da li su spojevi suvi
• da li ima tragova kapanja
• da li je crevo ostalo u pravilnom položaju
• da li nema oštrih pregiba
• da li voda normalno otiče
• da li se u fleksibilnom delu zadržavaju nečistoće
• da li je mesingana izlazna cev stabilna

Ako se pojavi curenje, spoj treba rasklopiti, očistiti, proveriti zaptivke i ponovo montirati.

Čišćenje PP i mesinganih delova

Za čišćenje spoljašnjih delova preporučuju se:

• mlaka voda
• meka krpa
• blag deterdžent
• ispiranje čistom vodom
• brisanje suvom krpom

Treba izbegavati:

• abrazivne sunđere
• metalne četke
• agresivne rastvarače
• jaka kisela sredstva
• jaka alkalna sredstva
• sredstva sa hlorom
• struganje tvrdim predmetima

Kod mesinganog izlaznog dela treba izbegavati sredstva koja mogu oštetiti završnu površinu ili zaptivne zone.

Sadržaj isporuke

Na osnovu zvaničnih Bonomini podataka, proizvod obuhvata:

• Bonomini MAGIKONE 9354CT32B0
• fleksibilno crevo dimenzije 1 1/4″ × Ø32 mm
• mesinganu izlaznu cev
• PP telo
• mesingani deo.

Kao deo proizvoda nisu navedeni:

• lavabo
• bide
• sifon
• zidna rozeta
• odvodni ventil
• dodatne zaptivke
• montažni alat
