Bosch TR3501 80 EBP bojler 80 l (7736507280)

Opis

Električni bojler zapremine 80 litara

Bosch TR3501 80 EBP 7736507280 je električni bojler nominalne zapremine 80 litara, namenjen za pripremu i skladištenje sanitarne tople vode. Upotrebljivi kapacitet vode iznosi 65 litara, dok elektronsko upravljanje kontroliše zagrevanje u skladu sa izabranim režimom rada.

Zapremina od 80 litara omogućava veću raspoloživu količinu tople vode u poređenju sa manjim modelima iste serije, uz zadržavanje ravnog dizajna i mogućnosti postavljanja uređaja u dva različita položaja.

Ravan i kompaktan dizajn

Bosch TR3501 80 EBP ima ravno kućište dubine 31,65 cm. Konstrukcija sa dva unutrašnja rezervoara omogućava manju dubinu u odnosu na klasične cilindrične bojlere slične zapremine.

Ravan oblik omogućava postavljanje:

• u kupatilima sa ograničenim prostorom
• na užim zidnim površinama
• iznad sanitarnih elemenata
• u tehničkim i pomoćnim prostorijama
• u odgovarajućim zidnim nišama
• vertikalno
• horizontalno

Manja dubina uređaja smanjuje njegovo izbočenje od zida i olakšava organizaciju prostora.

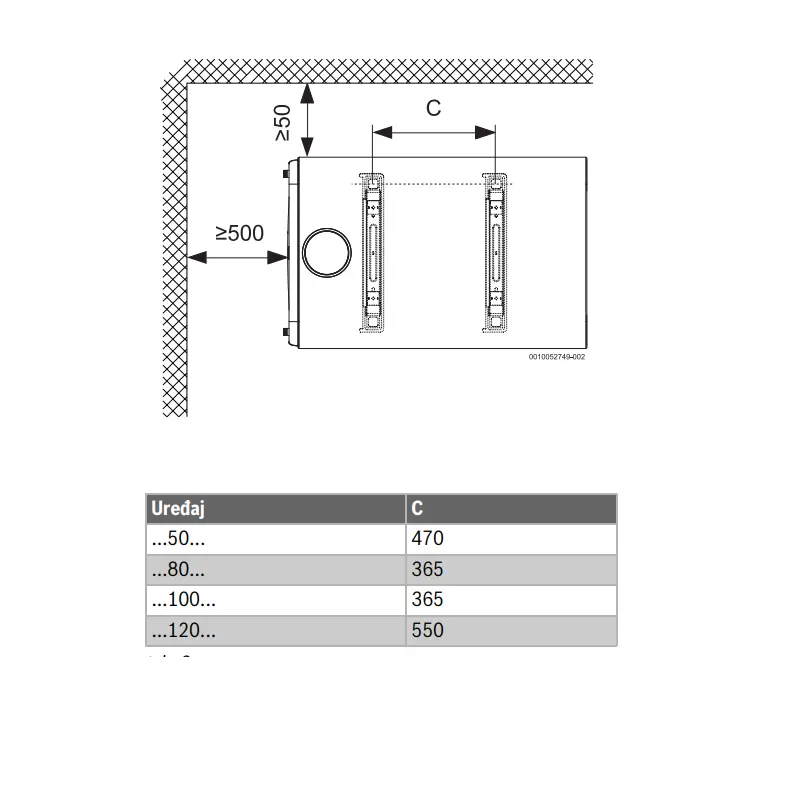

Vertikalna i horizontalna montaža

Bosch TR3501 80 EBP može se montirati u vertikalnom ili horizontalnom položaju. Ova karakteristika omogućava prilagođavanje bojlera raspoloživoj širini i visini zida.

Vertikalna montaža može se koristiti kada je na raspolaganju dovoljna visina, dok horizontalna montaža omogućava postavljanje uređaja u prostorima gde je visina zida ograničena.

Prilikom izbora položaja potrebno je uzeti u obzir:

• položaj dovoda hladne vode
• položaj izlaza tople vode
• električni priključak
• pristup sigurnosnom ventilu
• nosivost zida
• potreban servisni prostor
• položaj susednih sanitarnih elemenata

Dupli emajlirani rezervoar

Unutrašnja konstrukcija Bosch TR3501 80 EBP sastoji se od dva emajlirana rezervoara. Dvostruka konstrukcija omogućava formiranje ravnijeg kućišta i organizovanje zagrevanja vode unutar dva odvojena prostora.

Emajlirana površina rezervoara doprinosi:

• zaštiti čelične konstrukcije
• odvajanju vode od osnovnog metala
• otpornosti rezervoara na korozivne uticaje
• stabilnom radu pri redovnoj upotrebi
• dugotrajnom skladištenju zagrejane vode

Redovno servisiranje i kontrola zaštitnih komponenti važni su za očuvanje unutrašnjeg sistema.

Dva elektrogrejača od po 1,5 kW

Model poseduje dva elektrogrejača snage po 1,5 kW koji rade prema zahtevu upravljačke elektronike.

Konstrukcija sa dva grejna elementa omogućava:

• zagrevanje vode u oba rezervoara
• prilagođavanje rada trenutnoj potrebi
• korišćenje Boost funkcije
• upravljanje zagrevanjem kroz SMART režim
• upravljanje zagrevanjem kroz ECO režim
• efikasnije korišćenje raspoložive količine vode

Deklarisana snaga uređaja iznosi 1,5 kW, dok se u konstrukciji nalaze dva grejna elementa od po 1,5 kW koja se aktiviraju prema upravljačkoj logici uređaja.

SMART režim rada

Bosch TR3501 80 EBP poseduje SMART režim rada. U ovom režimu elektronika prilagođava cikluse zagrevanja obrascu korišćenja tople vode.

SMART režim doprinosi:

• automatskom upravljanju zagrevanjem
• prilagođavanju dnevnoj potrošnji
• smanjenju nepotrebnog održavanja visoke temperature
• racionalnijem korišćenju električne energije
• smanjenju potrebe za čestim ručnim podešavanjem

Funkcija je naročito korisna kada se topla voda svakodnevno koristi u približno sličnim vremenskim periodima.

ECO režim rada

ECO režim namenjen je ekonomičnijem radu i kontroli potrošnje električne energije.

U ovom režimu bojler upravlja temperaturom i ciklusima zagrevanja tako da se smanji nepotrebno zagrevanje vode.

ECO režim može se koristiti kada:

• nije potrebna maksimalna količina tople vode
• potrošnja ima stabilan dnevni ritam
• želi se ograničiti nepotrebno zagrevanje
• nije potrebna Boost funkcija
• uređaj se koristi u standardnim dnevnim uslovima

SMART i ECO režimi navedeni su među osnovnim funkcijama modela TR3501 80 EBP.

Boost funkcija za brzo zagrevanje

Boost funkcija omogućava pojačano zagrevanje kada je u kraćem vremenskom periodu potrebna dodatna količina tople vode.

Boost funkcija može se koristiti:

• pre više uzastopnih tuširanja
• nakon veće potrošnje tople vode
• kada je potrebno brzo obnoviti zalihu zagrejane vode
• nakon dužeg rada u ekonomičnom režimu
• u periodima povećane potrošnje

Funkcija se aktivira putem upravljačkog panela na prednjoj strani uređaja.

LED displej sa tri tastera

Na prednjoj strani Bosch TR3501 80 EBP nalazi se LED displej sa tri tastera. Proizvođač navodi funkcije uključivanja i isključivanja, pojačanog zagrevanja i izbora režima rada.

Kontrolni panel omogućava:

• uključivanje uređaja
• isključivanje uređaja
• izbor režima rada
• aktiviranje Boost funkcije
• pregled statusa bojlera
• jednostavno upravljanje bez otvaranja kućišta

Elektronsko upravljanje omogućava preglednije korišćenje u odnosu na klasične uređaje sa osnovnim mehaničkim regulatorom.

Automatska dezinfekcija

Bosch TR3501 80 EBP poseduje automatsku funkciju dezinfekcije.

Funkcija je deo elektronskog upravljanja uređajem i periodično upravlja temperaturom vode prema fabrički definisanoj logici rada.

Automatska dezinfekcija doprinosi:

• higijenskom režimu rada
• periodičnom temperaturnom ciklusu
• automatskom upravljanju bez dodatnog ručnog programa
• održavanju vode unutar zatvorenog rezervoarskog sistema

Zaštita od smrzavanja

Model poseduje funkciju zaštite od smrzavanja.

Ova funkcija doprinosi zaštiti uređaja pri niskim temperaturama okoline kada je bojler pravilno priključen i napajan električnom energijom.

Zaštita od smrzavanja korisna je u:

• vikendicama
• pomoćnim objektima
• prostorijama koje se povremeno koriste
• prostorima sa nižom temperaturom tokom zimskog perioda

Kod dužeg nekorišćenja u uslovima veoma niskih temperatura treba postupiti prema uputstvu proizvođača.

Nominalna zapremina 80 litara

Nominalna zapremina modela Bosch TR3501 80 EBP iznosi 80 litara.

Ova zapremina omogućava pripremu tople vode za više sanitarnih potreba, kao što su:

• tuširanje
• lavabo
• sudopera
• kupatilo
• kuhinja
• manje ili srednje domaćinstvo
• apartman
• poslovni sanitarni prostor

Stvarna količina raspoložive mešane vode zavisi od temperature vode u rezervoaru i temperature ulazne hladne vode.

Upotrebljivi kapacitet vode 65 litara

Deklarisani upotrebljivi kapacitet vode iznosi 65 litara.

Ovaj podatak razlikuje se od nominalne zapremine zbog unutrašnje konstrukcije:

• dva rezervoara
• položaja elektrogrejača
• dovodnih i odvodnih cevi
• sigurnosnih elemenata
• funkcionalnog prostora unutar sistema

Količina vode dostupna za tuširanje može biti veća od 65 litara jer se zagrejana voda na slavini meša sa hladnom.

Energetski razred B

Bosch TR3501 80 EBP pripada energetskom razredu B.

Na energetsku efikasnost uređaja utiču:

• izolacija rezervoara
• konstrukcija kućišta
• podešena temperatura
• SMART režim
• ECO režim
• dnevna potrošnja vode
• temperatura ulazne hladne vode
• učestalost aktiviranja Boost funkcije

Izbor odgovarajućeg režima rada omogućava prilagođavanje potrošnje stvarnim potrebama domaćinstva.

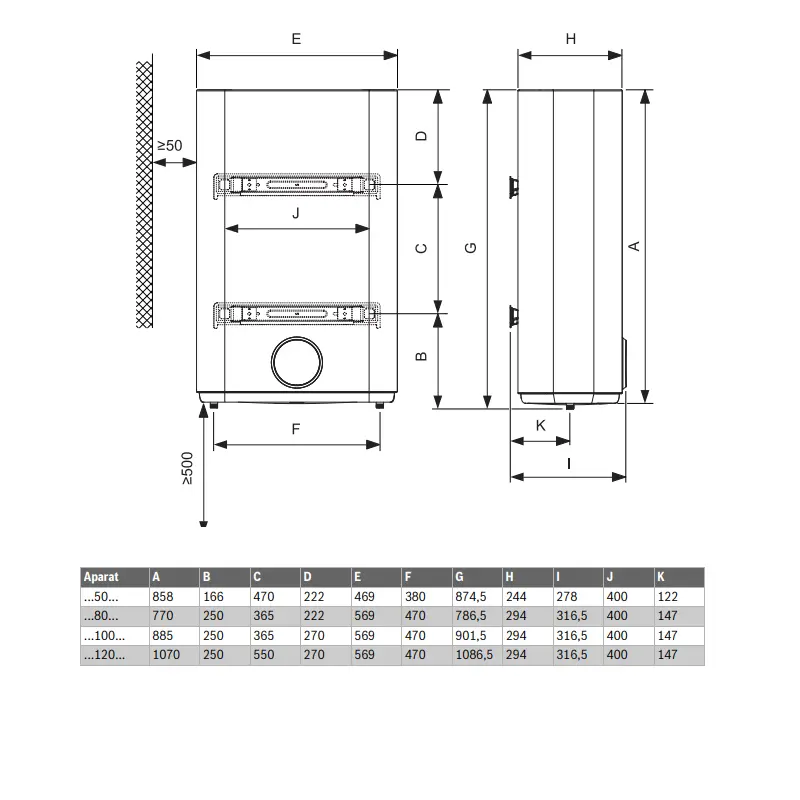

Dimenzije 56,9 × 78,65 × 31,65 cm

Osnovne dimenzije uređaja iznose:

• Širina: 56,9 cm
• Visina: 78,65 cm
• Dubina: 31,65 cm

Dimenzije treba uzeti u obzir prilikom planiranja:

• mesta montaže
• položaja nosača
• udaljenosti od plafona
• prostora iznad i ispod bojlera
• pristupa priključcima
• servisnog prostora
• horizontalne ili vertikalne orijentacije
• položaja drugih kupatilskih elemenata

Širina 56,9 cm

Širina kućišta iznosi 56,9 cm.

Pre montaže potrebno je proveriti:

• širinu raspoloživog zida
• položaj uglova prostorije
• položaj tuš kabine ili kade
• udaljenost od ormarića
• položaj dovodnih cevi
• prostor potreban za pričvršćivanje

Kod horizontalne montaže druga dimenzija uređaja postaje posebno važna za ukupnu potrebnu dužinu zida.

Visina 78,65 cm

Visina uređaja iznosi 78,65 cm.

Kod vertikalne montaže treba dodatno predvideti prostor za:

• montažne nosače
• vodovodne priključke
• sigurnosni ventil
• električni priključak
• pristup radi servisiranja
• eventualnu demontažu uređaja

Dubina 31,65 cm

Dubina kućišta iznosi 31,65 cm.

Ravna konstrukcija smanjuje izbočenje uređaja u prostor i olakšava montažu u:

• užim kupatilima
• manjim sanitarnim prostorima
• tehničkim nišama
• prostorijama sa ograničenom širinom prolaza
• zonama iznad drugih sanitarnih elemenata

Masa 29,6 kg

Masa praznog Bosch TR3501 80 EBP bojlera iznosi 29,6 kg.

Pri određivanju nosivosti zida mora se uzeti u obzir i masa vode nakon punjenja uređaja.

Noseća konstrukcija zato mora da prihvati:

• masu praznog bojlera
• masu vode u rezervoarima
• masu priključnih elemenata
• statička opterećenja
• opterećenja nastala tokom servisiranja

Bojler treba montirati na zid odgovarajuće nosivosti i koristiti pričvrsni materijal prilagođen vrsti podloge.

Zidna montaža

Model je namenjen za zidnu montažu.

Kod masivnih zidova poput:

• betona
• pune opeke
• odgovarajućeg nosećeg bloka

potrebno je koristiti nosače i pričvrsni materijal odgovarajuće nosivosti.

Kod lakih pregradnih zidova potrebno je predvideti posebno konstrukciono ojačanje sposobno da prihvati masu napunjenog uređaja.

IPX4 stepen zaštite

Bosch TR3501 80 EBP ima stepen zaštite IPX4.

IPX4 označava zaštitu kućišta od prskanja vode u okviru propisanih uslova ispitivanja.

Pri montaži u kupatilu potrebno je voditi računa o:

• dozvoljenim elektroinstalacionim zonama
• udaljenosti od izvora vode
• pravilnom električnom priključku
• zaštitnom provodniku
• diferencijalnoj zaštiti
• lokalnim elektroinstalacionim propisima

Električni priključak

Električni priključak mora biti izveden u skladu sa snagom uređaja i zahtevima instalacije.

Instalacija treba da obuhvati:

• pravilno dimenzionisan električni vod
• zaštitni provodnik
• odgovarajući automatski osigurač
• diferencijalnu zaštitu
• pravilno uzemljenje
• priključak prilagođen vlažnoj prostoriji

Električne radove treba da izvodi stručno lice.

Vodovodni priključak

Bosch TR3501 80 EBP povezuje se na dovod hladne i instalaciju tople sanitarne vode.

Vodovodna instalacija treba da obuhvati:

• priključak hladne vode
• priključak tople vode
• sigurnosni ventil
• zaporni ventil
• odgovarajuće priključne cevi
• zaptivne elemente
• mogućnost pražnjenja uređaja

Položaj priključaka mora odgovarati izabranoj vertikalnoj ili horizontalnoj montaži.

Sigurnosni ventil

Sigurnosni ventil predstavlja obavezan funkcionalni deo instalacije bojlera pod pritiskom.

Tokom zagrevanja voda se širi, zbog čega raste pritisak u zatvorenom rezervoaru. Sigurnosni ventil omogućava kontrolisano rasterećenje sistema.

Njegove funkcije obuhvataju:

• zaštitu rezervoara
• ograničavanje prekomernog pritiska
• sprečavanje neželjenog povratnog toka
• kontrolisano ispuštanje vode
• zaštitu vodovodne instalacije

Manje kapanje tokom zagrevanja može nastati kao posledica termičkog širenja vode.

Punjenje bojlera pre prvog uključivanja

Bojler mora biti potpuno napunjen vodom pre uključivanja električnog napajanja.

Osnovni postupak obuhvata:

1. otvoriti dovod hladne vode
2. otvoriti slavinu za toplu vodu
3. omogućiti izlazak vazduha iz rezervoara
4. sačekati stabilan mlaz vode
5. zatvoriti slavinu
6. proveriti nepropusnost spojeva
7. tek tada uključiti električno napajanje

Uključivanje uređaja bez vode može oštetiti elektrogrejače.

Osnovni postupak montaže

Montaža obuhvata:

1. proveru šifre proizvoda 7736507280
2. pregled bojlera pre montaže
3. izbor vertikalnog ili horizontalnog položaja
4. proveru nosivosti zida
5. obeležavanje položaja nosača
6. postavljanje odgovarajućih pričvrsnih elemenata
7. montažu uređaja na zid
8. povezivanje dovoda hladne vode
9. postavljanje sigurnosnog ventila
10. povezivanje izlaza tople vode
11. punjenje rezervoara
12. odzračivanje sistema
13. proveru nepropusnosti
14. povezivanje na električnu instalaciju
15. uključivanje bojlera
16. izbor odgovarajućeg režima rada
17. proveru zagrevanja
18. proveru rada sigurnosnog ventila

Provera nepropusnosti

Nakon punjenja uređaja potrebno je proveriti:

• priključak hladne vode
• priključak tople vode
• sigurnosni ventil
• sve navojne spojeve
• priključna creva ili cevi
• zonu ispod bojlera
• spojeve na kućištu

Svako curenje treba otkloniti pre uključivanja uređaja.

Održavanje bojlera

Periodično održavanje doprinosi stabilnom radu, očuvanju grejača i zaštiti unutrašnjih rezervoara.

Održavanje može obuhvatiti:

• pregled sigurnosnog ventila
• pregled električnih priključaka
• proveru elektrogrejača
• uklanjanje naslaga kamenca
• kontrolu unutrašnjih zaštitnih elemenata
• pregled zaptivki
• proveru temperature
• kontrolu elektronskog upravljanja

Učestalost održavanja zavisi od kvaliteta vode i intenziteta korišćenja.

Kamenac i tvrdoća vode

Kod tvrde vode mineralne naslage mogu se stvarati na grejnim elementima i unutrašnjim površinama.

Na količinu kamenca utiču:

• tvrdoća vode
• temperatura zagrevanja
• dnevna potrošnja
• učestalost rada grejača
• količina zagrejane vode
• servisni interval

Redovno servisiranje naročito je važno u područjima sa vodom visoke tvrdoće.

Primena

Bosch TR3501 80 EBP 7736507280 može se koristiti u:

• stanovima
• kućama
• apartmanima
• kupatilima
• vikendicama
• poslovnim prostorima
• sanitarnim prostorijama
• manjim ugostiteljskim objektima
• pomoćnim prostorijama
• prostorima sa ograničenom dubinom za montažu

Mogućnost vertikalne i horizontalne montaže olakšava prilagođavanje različitim rasporedima instalacija.

Garancija 5 godina

Za Bosch TR3501 80 EBP navedena je garancija u trajanju od 5 godina.

Primena garancije zavisi od uslova proizvođača, pravilne montaže, predviđene upotrebe i redovnog održavanja uređaja.
