Cersanit Apollo zidni pisoar sa zadnjim dovodom vode beli (K11-0024)

Opis

Zidni pisoar sa zadnjim dovodom iz kolekcije Apollo

Cersanit Apollo K11-0024 je zidni pisoar namenjen za montažu na vertikalnu zidnu površinu. Keramičko telo ostaje podignuto od poda, čime se olakšava čišćenje podne površine i omogućava precizno određivanje montažne visine.

Model pripada kolekciji Apollo i ima zadnji dovod vode. Vodovodni priključak nalazi se iza keramičkog tela, pa nakon završene montaže nema vidljive dovodne cevi iznad pisoara.

Zidna montaža omogućava:

• slobodnu podnu površinu
• jednostavnije održavanje poda
• skrivanje dovodnog priključka
• precizno podešavanje visine
• postavljanje više pisoara u nizu
• kombinovanje sa pregradama za pisoare
• povezivanje sa različitim sistemima ispiranja

Zadnji dovod vode

Dovodni otvor nalazi se na zadnjoj strani keramičkog tela. Voda se dovodi iz zida ili odgovarajućeg instalacionog elementa, a priključak ostaje sakriven iza pisoara.

Zadnji dovod doprinosi:

• urednijem izgledu instalacije
• manjem broju vidljivih cevi
• lakšem čišćenju gornje površine
• smanjenoj dostupnosti priključka korisnicima
• povezivanju sa ugradnim ventilom
• primeni elektronskog sistema ispiranja
• montaži uz instalacioni predzid

Cersanit u zvaničnom opisu potvrđuje da se dovodni otvor nalazi na zadnjoj strani keramike.

Razlika u odnosu na Apollo model sa gornjim dovodom

Cersanit Apollo K11-0024 ima zadnji dovod vode. Kod ove izvedbe priključak ostaje sakriven iza keramičkog tela.

Drugi Apollo model sa šifrom K11-0025 ima dovod vode sa gornje strane i koristi vidljivu dovodnu cev ili spoljni ventil postavljen iznad pisoara. Zato se ova dva modela ne mogu zameniti bez prilagođavanja instalacije.

Pre pripreme instalacija treba proveriti:

• punu šifru proizvoda
• položaj dovoda vode
• vrstu ventila za ispiranje
• položaj servisnog pristupa
• položaj kanalizacionog odvoda
• kompatibilnost sa instalacionim elementom

Klasična ispirna ivica

Pisoar ima klasičnu ispirnu ivicu sa keramičkim rubom. Voda iz zadnjeg dovoda ulazi u unutrašnji kanal i raspoređuje se po keramičkoj površini prema odvodnom otvoru.

Ispirna ivica omogućava:

• usmeravanje vode po unutrašnjosti pisoara
• ravnomernije pranje keramičke površine
• odvođenje vode prema sifonu
• povezivanje sa mehaničkim ili elektronskim ventilom
• kontrolisano ispiranje pri pravilnom protoku

Kvalitet ispiranja zavisi od pritiska vode, protoka ventila, trajanja ciklusa i čistoće ispirnog kanala.

Sjajna sanitarna keramika

Cersanit Apollo izrađen je od sjajne sanitarne keramike. Glazirana površina prilagođena je redovnom kontaktu sa vodom i standardnim sredstvima namenjenim održavanju sanitarnih proizvoda.

Sanitarna keramika omogućava:

• glatku završnu površinu
• jednostavno redovno čišćenje
• vizuelnu kontrolu čistoće
• stabilnost oblika
• zidnu montažu
• kombinovanje sa drugom belom keramikom
• primenu u privatnim i javnim prostorima

Bela boja

Keramičko telo izrađeno je u beloj boji sa sjajnom završnom obradom. Cersanit navodi usklađenost bele boje između proizvoda iz svog programa, što omogućava kombinovanje sa drugom sanitarnom keramikom istog proizvođača.

Beli pisoar može se kombinovati sa:

• belim WC šoljama
• belim umivaonicima
• hromiranim aktivacionim elementima
• inox sanitarnom opremom
• sivim i antracit pločicama
• pločicama sa efektom cementa
• belim ili keramičkim pregradama
• ugradnim instalacionim sistemima

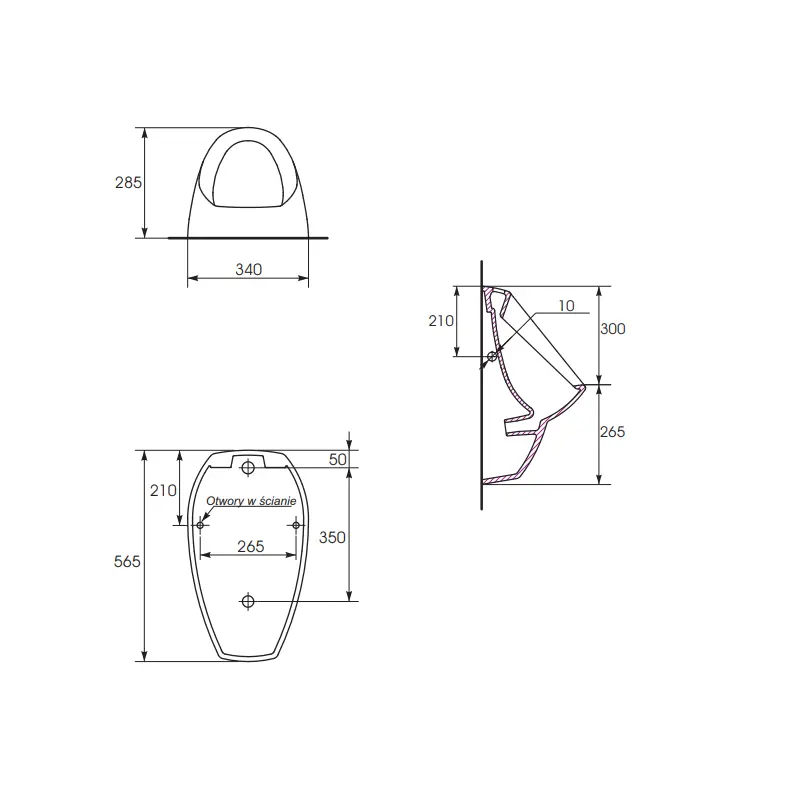

Dimenzije 34 × 28,5 × 56,5 cm

Dimenzije Cersanit Apollo pisoara iznose:

• Širina: 34 cm
• Dubina: 28,5 cm
• Visina: 56,5 cm

Prilikom planiranja prostora potrebno je uzeti u obzir:

• završni nivo poda
• montažnu visinu pisoara
• položaj zadnjeg dovoda
• položaj kanalizacionog odvoda
• osovinski razmak između više pisoara
• položaj pregrada
• slobodan prostor ispred proizvoda
• servisni pristup ventilu
• raspored zidnih pločica

Širina 34 cm

Širina keramičkog tela iznosi 34 cm. Ova dimenzija omogućava montažu u sanitarnim prostorijama različitih veličina i postavljanje više pisoara u nizu.

Kod formiranja niza potrebno je dodatno predvideti:

• osovinski razmak između pisoara
• prostor za korisnika
• širinu bočnih pregrada
• položaj dovodnih priključaka
• položaj odvoda
• pristup sistemu za ispiranje
• zahteve sanitarnog projekta

Širina proizvoda nije jednaka ukupnoj potrebnoj širini jednog korisničkog mesta.

Dubina 28,5 cm

Pisoar izlazi približno 28,5 cm od završne površine zida. Kompaktna dubina smanjuje zauzeće prostora i olakšava organizovanje prolaza u sanitarnim prostorijama.

Prilikom projektovanja treba proveriti:

• udaljenost od suprotnog zida
• položaj ulaznih vrata
• slobodan prostor ispred pisoara
• dubinu pregrada
• položaj podnog slivnika
• mogućnost čišćenja bočnih površina
• servisni pristup instalacijama

Visina 56,5 cm

Ukupna visina keramičkog tela iznosi 56,5 cm. Konačna visina montaže određuje se prema nameni objekta, korisničkoj grupi i položaju instalacionih priključaka.

Prilikom određivanja visine treba uzeti u obzir:

• završni nivo poda
• visinu prednje korisničke ivice
• položaj zadnjeg dovoda
• centar kanalizacionog odvoda
• položaj aktivacionog elementa
• primenu za odrasle ili decu
• zahteve pristupačnosti
• poravnanje sa susednim pisoarima

Neto masa 10,5 kg

Neto masa samog keramičkog proizvoda iznosi 10,5 kg. Ovaj podatak važan je pri izboru pričvrsnog sistema, proveri nosivosti zida, transportu i montaži.

Noseća konstrukcija mora da primi:

• masu keramičkog tela
• masu priključnih elemenata
• opterećenje tokom montaže
• sile koje mogu nastati tokom korišćenja
• kratkotrajna dinamička opterećenja

Bruto masa 14,9 kg

Bruto masa proizvoda sa fabričkim pakovanjem iznosi 14,9 kg. Ovaj podatak koristi se za organizaciju transporta, skladištenja i manipulacije proizvodom.

Tokom skladištenja proizvod treba zaštititi od:

• prevrtanja
• udara
• nepravilnog slaganja
• velikog tačkastog pritiska
• oštećenja glazirane površine
• kvašenja kartonske ambalaže

Montažni komplet uključen

Uz Cersanit Apollo pisoar isporučuju se montažni vijci koji omogućavaju pričvršćivanje keramičkog tela za odgovarajuću noseću podlogu.

Pre montaže potrebno je proveriti:

• vrstu zida
• nosivost zidne konstrukcije
• položaj montažnih tačaka
• položaj vodovodnih cevi
• položaj kanalizacionog odvoda
• debljinu završne zidne obloge
• horizontalno nivelisanje
• ravnomerno zatezanje vijaka

Pričvrsni pribor treba prilagoditi vrsti zida na kojem se pisoar montira.

Zidna montaža

Cersanit Apollo K11-0024 montira se na zid bez oslanjanja na pod. Zidna konstrukcija omogućava jednostavnije održavanje podne površine i uredno povezivanje dovoda i odvoda iza keramičkog tela.

Zidna montaža doprinosi:

• slobodnom prostoru ispod pisoara
• lakšem pranju poda
• preciznom određivanju visine
• skrivanju instalacionih elemenata
• postavljanju više pisoara u nizu
• povezivanju sa bočnim pregradama

Montaža na masivni zid

Kod montaže na beton, punu opeku ili blok potrebno je koristiti pričvrsne elemente usklađene sa vrstom podloge.

Pre bušenja treba proveriti:

• položaj instalacionih cevi
• nosivost zida
• dubinu potrebnog bušenja
• debljinu pločica
• montažnu visinu
• horizontalno poravnanje
• položaj priključaka

Keramičko telo ne treba prekomerno zatezati, jer prevelika sila može izazvati naprezanje ili oštećenje keramike.

Montaža na laki pregradni zid

Kod gips-kartonskih i drugih lakih zidova potrebno je koristiti noseće ojačanje ili odgovarajući instalacioni element za pisoar.

Noseća konstrukcija omogućava:

• stabilno pričvršćivanje keramike
• pravilno pozicioniranje zadnjeg dovoda
• precizno pozicioniranje odvoda
• podešavanje montažne visine
• prihvatanje mase proizvoda
• servisni pristup ventilu i priključcima

Pisoar se ne pričvršćuje samo za završnu gips-kartonsku ploču bez odgovarajućeg ojačanja.

Izbor sistema za ispiranje

Pošto model ima zadnji dovod, sistem za ispiranje bira se prema skrivenoj instalaciji iza proizvoda ili u instalacionom zidu.

Moguća rešenja obuhvataju:

• ugradni mehanički ventil
• ventil sa aktivacionom tipkom
• vremenski zatvarajući ventil
• elektronski zidni ventil
• infracrveni senzorski sistem
• baterijsko napajanje
• mrežno napajanje

Cersanit u povezanim proizvodima navodi elektronski zidni sistem za ispiranje kao jedno od mogućih rešenja za ovu izvedbu pisoara.

Mehaničko ispiranje

Mehanički sistem aktivira se pritiskom na odgovarajuću tipku ili ventil.

Takav sistem omogućava:

• jednostavno ručno aktiviranje
• rad bez električnog napajanja
• kontrolisan ciklus ispiranja
• pristup ventilu kroz servisni otvor
• povezivanje sa zadnjim dovodom

Protok i trajanje ispiranja treba podesiti prema radnom pritisku i konstrukciji keramičkog pisoara.

Elektronsko ispiranje

Pisoar se može povezati sa elektronskim zidnim sistemom za beskontaktno ispiranje.

Elektronski sistem može omogućiti:

• automatsku registraciju korisnika
• beskontaktno aktiviranje
• podešavanje vremena ispiranja
• kontrolisanu potrošnju vode
• baterijsko ili mrežno napajanje
• smanjen broj vidljivih elemenata
• primenu u frekventnim sanitarnim prostorima

Servisni pristup elektronici i ventilu treba predvideti pre zatvaranja instalacionog zida.

Odvod pisoara

Keramičko telo povezuje se sa kanalizacionom instalacijom preko odgovarajućeg sifona i odvodnog priključka.

Odvodni sistem treba da omogući:

• potpuno oticanje vode
• formiranje vodenog zatvarača
• zaštitu od povratka neprijatnih mirisa
• nepropusno povezivanje
• pristup radi čišćenja
• kompatibilnost sa položajem kanalizacione cevi

Položaj odvoda treba pripremiti prema tehničkom crtežu pre postavljanja završne zidne obloge.

Izbor sifona

Sifon se bira prema položaju kanalizacione instalacije i priključnim dimenzijama pisoara.

Sifon služi za:

• povezivanje pisoara sa kanalizacijom
• formiranje vodenog čepa
• sprečavanje povratka mirisa
• odvođenje otpadne vode
• omogućavanje periodičnog održavanja

Sifon se poručuje zasebno, u skladu sa instalacionim uslovima.

Rešetka za pisoar

Cersanit kao povezani proizvod navodi rešetku za pisoar prečnika 100 mm, šifra K97-123. Ovaj element postavlja se u odvodnu zonu i poručuje prema izabranoj konfiguraciji.

Rešetka služi za:

• prekrivanje odvodnog otvora
• zadržavanje većih nečistoća
• uredniji izgled unutrašnjosti
• jednostavno uklanjanje radi čišćenja
• zaštitu sifonske zone

Ugradnja više pisoara u nizu

Širina keramičkog tela od 34 cm omogućava postavljanje više Apollo pisoara u nizu.

Kod formiranja niza potrebno je uskladiti:

• jednaku visinu svih proizvoda
• osovinski razmak
• položaj zadnjih dovoda
• položaj kanalizacionih odvoda
• položaj aktivacionih elemenata
• servisni pristup
• položaj bočnih pregrada
• raspored zidnih pločica
• slobodan prostor za korisnike

Sve instalacije treba pripremiti prema zajedničkim kotama kako bi završeni niz bio pravilno poravnat.

Primena

Cersanit Apollo K11-0024 može se koristiti u:

• privatnim kupatilima
• javnim toaletima
• poslovnim zgradama
• hotelima
• restoranima i kafićima
• tržnim centrima
• školama i fakultetima
• sportskim objektima
• administrativnim ustanovama
• proizvodnim pogonima
• servisnim objektima
• sanitarnim prostorijama za zaposlene

Izbor sistema ispiranja treba prilagoditi intenzitetu korišćenja i tehničkim uslovima objekta.

Osnovni postupak ugradnje

Ugradnja obuhvata:

1. proveru šifre proizvoda K11-0024
2. pregled keramičkog tela pre montaže
3. određivanje završnog nivoa poda
4. određivanje visine korisničke ivice
5. obeležavanje centralne ose pisoara
6. pripremu zadnjeg dovoda vode
7. pripremu kanalizacionog odvoda
8. postavljanje instalacionog ili nosećeg elementa
9. ugradnju ventila za ispiranje
10. pripremu servisnog pristupa
11. završetak zidne obloge
12. postavljanje pričvrsnih elemenata
13. ugradnju sifona i odvodnog priključka
14. povezivanje zadnjeg dovoda
15. montažu keramičkog pisoara
16. proveru stabilnosti
17. probno ispiranje
18. proveru nepropusnosti
19. završno čišćenje proizvoda

Provera nepropusnosti

Nakon montaže potrebno je proveriti:

• spoj vodovodnog ventila
• zadnji dovodni priključak
• spoj dovoda sa keramičkim telom
• spoj pisoara i sifona
• spoj sifona i kanalizacije
• ravnomernost ispiranja
• potpuno oticanje vode
• stabilnost zidnog pričvršćenja
• odsustvo curenja iza proizvoda

Svako curenje treba otkloniti pre puštanja pisoara u redovnu upotrebu.

Čišćenje sanitarne keramike

Za redovno održavanje koriste se meka krpa, neabrazivni sunđer ili meka četka i sredstvo namenjeno sanitarnoj keramici.

Potrebno je čistiti:

• unutrašnju površinu pisoara
• ispirnu ivicu
• odvodnu zonu
• rešetku
• prednju površinu
• bočne površine
• spoj keramike i zida
• prostor ispod proizvoda

Nakon nanošenja sredstva površinu treba isprati čistom vodom.

Održavanje ispirne ivice

Ispirnu ivicu treba periodično proveravati zbog mogućeg taloženja mineralnih naslaga.

Na kvalitet ispiranja utiču:

• tvrdoća vode
• radni pritisak
• protok ventila
• trajanje ispiranja
• čistoća dovodnog priključka
• stanje ispirnih otvora
• učestalost održavanja

Naslage u kanalu mogu izazvati neujednačeno raspoređivanje vode.

Sprečavanje stvaranja naslaga

Redovno ispiranje i čišćenje smanjuju nastanak urinskog i mineralnog kamenca.

Na taloženje utiču:

• broj korisnika
• tvrdoća vode
• količina vode po ciklusu
• učestalost ispiranja
• stanje sifona
• čistoća ispirne ivice
• intervali održavanja
• duži period nekorišćenja

Sredstva za uklanjanje kamenca moraju biti namenjena sanitarnoj keramici i kompatibilna sa priključnim zaptivkama.

Garancija na keramiku 10 godina

Cersanit za keramički proizvod navodi garanciju u trajanju od 10 godina. Garancija se primenjuje u skladu sa uslovima proizvođača, pravilnom montažom i predviđenim načinom korišćenja.

Sadržaj isporuke

Sadržaj isporuke obuhvata:

• Cersanit Apollo keramički pisoar
• keramičko telo u beloj boji
• zadnji otvor za dovod vode
• klasičnu ispirnu ivicu
• montažni komplet
• montažne vijke

Za kompletiranje instalacije dodatno su potrebni:

• odgovarajući ventil za ispiranje
• sifon
• odvodni priključak
• rešetka za pisoar prema izabranoj konfiguraciji
• ugradni ili noseći instalacioni element
• vodovodni i kanalizacioni instalacioni materijal
