Opis

Geberit CleanLine20 tuš kanal 30–90 cm inox 154.450.KS.1

Podesivi tuš kanal za tuš prostor u nivou poda

Geberit CleanLine20 154.450.KS.1 je završni tuš kanal namenjen za odvodnjavanje walk-in tuševa i drugih tuš prostora izvedenih bez klasične izdignute tuš kade. Postavlja se u ravni sa završnom podnom oblogom i povezuje sa odgovarajućim Geberit CleanLine ugradnim setom koji se nalazi unutar podne konstrukcije.

Artikal se isporučuje u maksimalnoj dužini od 90 cm, a tokom montaže može se skratiti na najmanje 30 cm. Time se isti kanal može prilagoditi različitim širinama tuš prostora, pozicijama staklene pregrade i rasporedu podnih pločica.

Okvir je izrađen od poliranog nerđajućeg čelika, dok centralni deo ima četkanu inox površinu. Proizvod je pogodan za ugradnju uz zid ili unutar tuš prostora, za podne pločice debljine od 8 do 35 mm i kompozitne hidroizolacione sisteme.

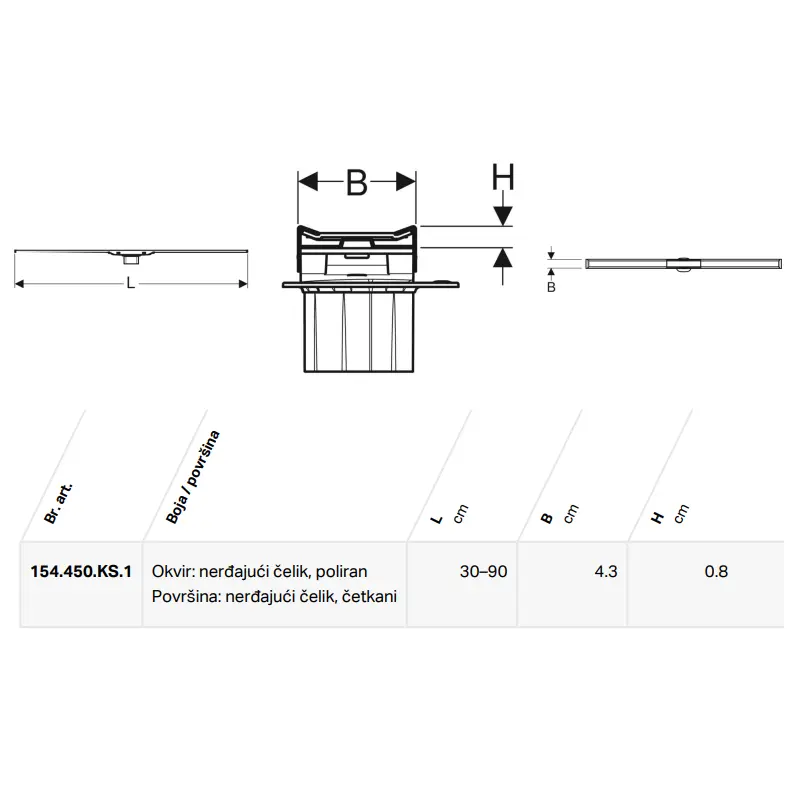

Šifra artikla 154.450.KS.1

Ovaj opis odnosi se na sledeću varijantu:

• Proizvođač: Geberit
• Serija: CleanLine20
• Šifra artikla: 154.450.KS.1
• Raspon dužine: 30–90 cm
• Okvir: nerđajući čelik, poliran
• Površina: nerđajući čelik, četkana
• Materijal: CrNiMo čelik 1.4404
• Klasa opterećenja: K3
• Ugradni set: poručuje se zasebno

Šifra 154.450.KS.1 razlikuje se od dužih CleanLine20 modela po maksimalnoj dužini od 90 cm. U istoj seriji postoje i varijante koje se skraćuju u rasponima 30–110 cm, 30–130 cm i 30–160 cm.

Dužina podesiva od 30 do 90 cm

Geberit CleanLine20 isporučuje se u maksimalnoj fabričkoj dužini od 90 cm. Kanal se tokom ugradnje može skratiti na potrebnu meru, ali ne kraće od 30 cm.

Mogućnost skraćivanja olakšava usklađivanje sa:

• širinom tuš prostora
• položajem zida
• staklenom tuš pregradom
• formatom podnih pločica
• rasporedom fuga
• pravcem pada poda
• položajem ugradnog seta
• projektovanom merom tuš zone

Kanal treba skratiti odgovarajućim alatom namenjenim za obradu nerđajućeg čelika. Nakon sečenja potrebno je ukloniti oštre ivice, očistiti profil i postaviti dve završne kape koje se dobijaju u kompletu.

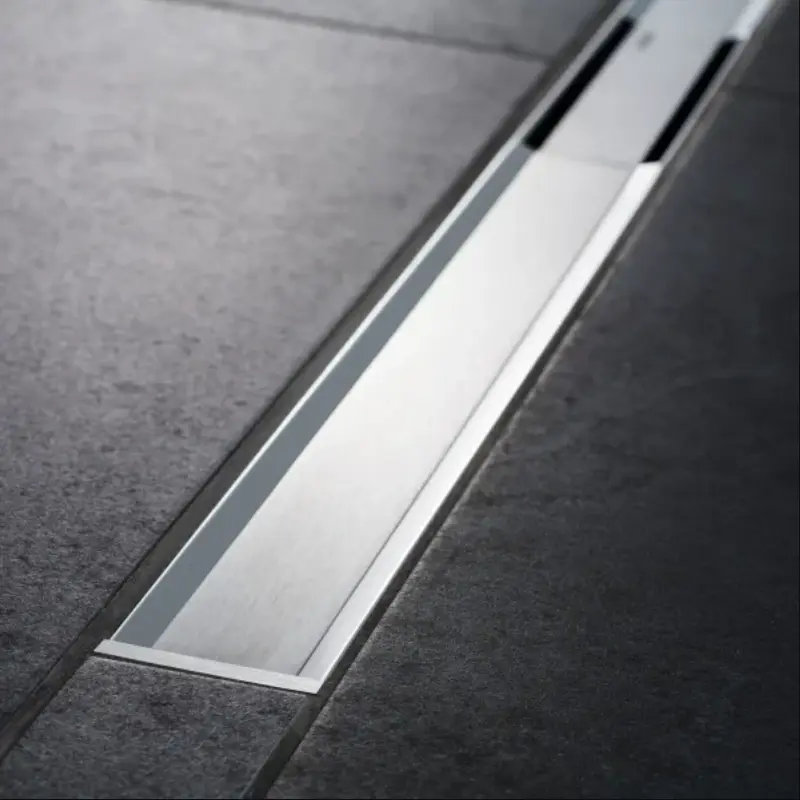

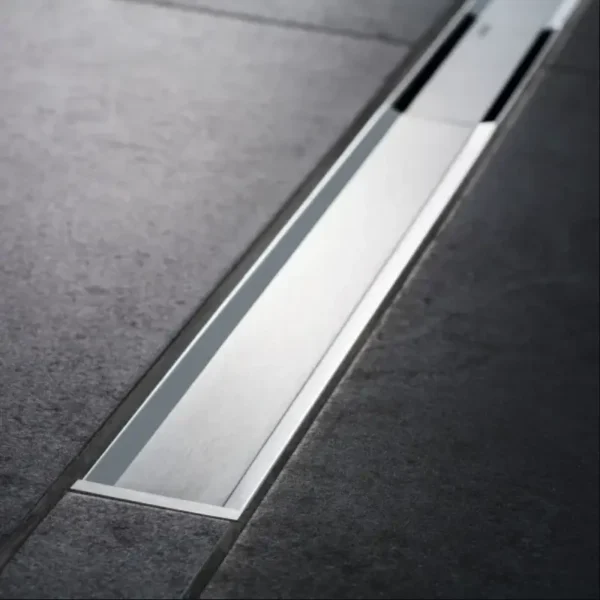

CleanLine20 završni izgled

CleanLine20 ima linearnu konstrukciju sa tankim poliranim okvirom i četkanom centralnom površinom. Kombinacija dve obrade nerđajućeg čelika formira jasno definisanu odvodnu liniju i omogućava uklapanje sa različitim metalnim elementima u kupatilu.

Kanal se može kombinovati sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• metalnim policama
• završnim profilima za pločice

Polirani okvir naglašava ivice kanala, dok četkana centralna površina daje ujednačen inox izgled.

CrNiMo nerđajući čelik 1.4404

Geberit CleanLine20 izrađen je od CrNiMo nerđajućeg čelika kvaliteta 1.4404 prema standardu EN 10088.

Ovaj materijal doprinosi:

• otpornosti na vlagu
• stabilnosti završnog elementa
• higijenskoj površini
• jednostavnom održavanju
• preciznom oblikovanju
• primeni u mokrim sanitarnim prostorima
• dugotrajnoj upotrebi uz pravilno čišćenje

Površinu treba redovno čistiti od kamenca, sapunice i tragova osušene vode.

Polirani okvir i četkana površina

Kod šifre 154.450.KS.1 okvir je izrađen od poliranog nerđajućeg čelika, dok je glavna površina kanala četkana.

Polirani okvir:

• formira preciznu završnu konturu
• naglašava ivice kanala
• uklapa se sa hromiranim detaljima
• omogućava uredan spoj sa pločicama

Četkana površina:

• daje ujednačen inox izgled
• lakše se uklapa sa savremenom tuš opremom
• manje ističe sitne tragove korišćenja od potpuno polirane površine
• jednostavno se održava mekom krpom

Ugradnja uz zid

Geberit CleanLine20 može se postaviti neposredno uz zid tuš prostora. Kod ovog načina montaže pod se najčešće izvodi sa jednosmernim padom prema kanalu.

Ugradnja uz zid omogućava:

• korišćenje većih formata pločica
• jednostavnije formiranje pada poda
• manje dijagonalnih rezova keramike
• pozicioniranje odvoda van centralne zone stajanja
• usklađivanje sa staklenom pregradom
• uredan raspored fuga

Posebnu pažnju treba posvetiti spoju poda, zida, ugradnog seta i hidroizolacionog sistema.

Ugradnja unutar tuš prostora

Kanal se može postaviti i unutar površine za tuširanje. U tom slučaju pod se formira sa padom prema kanalu sa jedne ili više strana, u zavisnosti od njegovog položaja i formata pločica.

Prilikom planiranja potrebno je uskladiti:

• mesto završnog kanala
• položaj sifona
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• završnu visinu kanala
• položaj staklene pregrade
• mogućnost uklanjanja kanala radi čišćenja

Završni kanal mora ostati pristupačan nakon završetka keramičarskih radova.

Za podne pločice debljine 8–35 mm

CleanLine20 je pogodan za podne pločice debljine od 8 do 35 mm.

Prilikom montaže potrebno je uračunati:

• debljinu podne pločice
• debljinu sloja lepka
• hidroizolacioni premaz
• završnu visinu kanala
• visinu okolne keramike
• potreban pad poda

Završna metalna površina treba da bude pravilno poravnata sa okolnim pločicama kako bi voda bez prepreka ulazila u kanal.

Podešavanje po visini

Geberit CleanLine20 omogućava podešavanje završnog kanala po visini. Time se proizvod prilagođava različitim debljinama pločica, lepka i završnih podnih slojeva.

Podešavanje omogućava:

• poravnanje kanala sa podnim pločicama
• prilagođavanje debljini keramike
• korekciju pre vezivanja lepka
• pravilno povezivanje sa ulivnim priključkom
• sprečavanje previsokog položaja
• sprečavanje nepotrebnog udubljenja

Podešavanje treba završiti pre fugovanja prostora oko kanala.

Podešavanje nagiba i visinske razlike

Pored visine, kanal se može centrirati prema nagibu i visinskoj razlici. Ovo je posebno važno kod dužih linearnih odvoda, jer završna površina mora biti ravnomerno postavljena duž cele dužine.

Podešavanje doprinosi:

• pravilnom dotoku vode
• poravnanju sa okolnom keramikom
• usklađivanju sa padom poda
• smanjenju visinskih prelaza
• urednoj završnoj obradi
• sprečavanju zadržavanja vode uz ivice

Ugradnja u tanak sloj maltera

CleanLine20 namenjen je za ugradnju u tanak sloj maltera, odnosno u zonu završne keramike i lepka. Skriveni sifonski deo nalazi se u zasebnom Geberit CleanLine ugradnom setu ispod poda.

Tokom montaže potrebno je uskladiti:

• položaj ulivnog priključka
• skraćenu dužinu kanala
• debljinu pločica
• sloj lepka
• položaj prstena za poravnanje
• završnu visinu kanala
• pad poda

Povezivanje sa hidroizolacionim sistemom

CleanLine20 je namenjen za primenu sa kompozitnim premazima za zaptivanje. Voda se odvodi iznad hidroizolacionog sloja, dok ugradni set obezbeđuje vezu sa sifonom i zaptivnom pločicom.

Hidroizolacija treba da obuhvati:

• zonu oko ugradnog seta
• spoj odvoda i estriha
• celu podnu površinu tuša
• spoj poda i zida
• unutrašnje uglove
• prodore instalacija
• prostor ispod podnih pločica
• spojeve uz staklenu pregradu

CleanLine20 kanal ne zamenjuje kompletan hidroizolacioni sistem tuš prostora.

Klasa opterećenja K3

Geberit CleanLine20 pripada klasi opterećenja K3 i deklarisan je za opterećenje od 3 kN. To približno odgovara opterećenju do 300 kg, uz pravilnu montažu i potpuno oslanjanje kompletnog sistema.

Kanal je namenjen za:

• porodična kupatila
• apartmane
• hotelska kupatila
• walk-in tuševe
• gostinska kupatila
• pristupačne tuš prostore
• druge pešačke sanitarne površine

Nosivost kompletnog sistema zavisi od pravilne ugradnje sifona, kvaliteta estriha i stabilnosti podne obloge.

Pogodan za pristupačna kupatila

Geberit navodi da je CleanLine20 pogodan za prostorije namenjene osobama sa invaliditetom.

Kod projektovanja pristupačnog tuš prostora potrebno je obezbediti:

• pod bez visokog praga
• protivkliznu završnu oblogu
• ravnomeran pad poda
• dovoljno prostora za kretanje
• pravilno postavljene rukohvate
• dostupnu tuš opremu
• odvod koji ne predstavlja prepreku
• usklađenost sa projektnim zahtevima

Kontrola kvaliteta prema EN 1253-3

Geberit navodi da je kvalitet CleanLine20 kanala kontrolisan u skladu sa standardom EN 1253-3.

Pravilno funkcionisanje kompletnog odvodnog sistema dodatno zavisi od:

• izbora odgovarajućeg ugradnog seta
• pravilnog povezivanja kanalizacije
• dovoljnog pada odvodne cevi
• nepropusne hidroizolacije
• pravilnog pada poda
• preciznog skraćivanja kanala
• pravilnog postavljanja završnih kapa
• redovnog čišćenja

Jednostavno čišćenje

CleanLine20 je projektovan tako da se završni kanal može ukloniti radi pristupa grebenastom umetku i ulivnom delu. Vakuumski podizač za uklanjanje kanala nalazi se u obimu isporuke.

Redovno održavanje obuhvata:

• uklanjanje završnog kanala
• vađenje grebenastog umetka
• uklanjanje dlaka i nečistoća
• ispiranje dostupnih delova
• čišćenje donje strane kanala
• proveru protoka
• pravilno vraćanje svih komponenti

Grebenasti umetak

U obimu isporuke nalazi se grebenasti umetak koji zadržava dlake i krupnije nečistoće pre njihovog ulaska u sifon.

Grebenasti umetak treba redovno:

• izvaditi iz ulivnog priključka
• ukloniti dlake
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti stanje
• vratiti u pravilan položaj

Učestalost čišćenja zavisi od intenziteta korišćenja tuša.

Ulivni priključak sa prstenom za poravnanje

CleanLine20 se isporučuje sa ulivnim priključkom i prstenom za poravnanje. Ovi elementi povezuju završni kanal sa skrivenim ugradnim setom.

Prsten za poravnanje omogućava:

• podešavanje završne visine
• centriranje kanala
• usklađivanje sa nagibom poda
• stabilno povezivanje sa ugradnim setom
• pravilno naleganje završnog elementa
• nesmetan ulaz vode

Dve završne kape

U kompletu se nalaze dve završne kape koje se postavljaju na krajeve kanala nakon njegovog skraćivanja.

Završne kape:

• zatvaraju sečene krajeve
• formiraju urednu završnu ivicu
• štite otvoreni profil
• omogućavaju prilagođavanje dužine
• doprinose pravilnom završnom izgledu

Pre njihovog postavljanja sečene ivice treba pravilno obraditi i očistiti.

Vakuumski podizač

Vakuumski podizač uključen je u sadržaj isporuke i koristi se za podizanje završnog kanala tokom čišćenja.

Alat treba sačuvati nakon završetka montaže, jer omogućava pristup unutrašnjim komponentama bez korišćenja oštrih predmeta koji bi mogli oštetiti inox površinu.

Ugradni set poručuje se zasebno

Geberit CleanLine20 154.450.KS.1 predstavlja vidljivi završni kanal. Sifon, odvodni priključak, EPS osnovni element i zaptivna pločica nalaze se u zasebnom ugradnom setu.

Za formiranje kompletnog sistema potrebno je poručiti:

1. Geberit CleanLine20 tuš kanal 154.450.KS.1
2. Odgovarajući Geberit CleanLine ugradni set

Geberit navodi tri odgovarajuće grupe ugradnih setova:

• za visinu estriha od 90 do 220 mm
• za visinu estriha od 65 do 90 mm
• za instalaciju kroz pod

Standardni ugradni set 154.150.00.1

Za podne konstrukcije sa visinom estriha od 90 do 220 mm koristi se Geberit ugradni set 154.150.00.1.

Ovaj set sadrži:

• PE-HD sifon visine 50 mm
• horizontalni odvod DN 50
• EPS osnovni element
• predmontiranu zaptivnu pločicu
• distancionu ploču
• montažni pribor

Niski ugradni set 154.152.00.1

Za podne konstrukcije sa visinom estriha od 65 do 90 mm koristi se niski Geberit ugradni set 154.152.00.1.

Niski set sadrži:

• PE-HD sifon visine 30 mm
• horizontalni odvod DN 40
• EPS osnovni element
• predmontiranu zaptivnu pločicu
• montažni pribor

Izbor ugradnog seta zavisi od raspoložive dubine poda i potrebnog odvodnog kapaciteta.

Ugradni set za instalaciju kroz pod

Geberit CleanLine20 može se povezati i sa ugradnim setom 154.153.00.1, namenjenim za instalaciju kroz pod. Ova izvedba koristi se kada se odvodna instalacija vodi kroz konstrukciju međuspratne ploče.

Produžetak za ulivni priključak 154.316.00.1

CleanLine20 može se kombinovati sa Geberit produžetkom za ulivni priključak, šifra 154.316.00.1. Produžetak se koristi kada visina podnih slojeva ili položaj ugradnog seta zahtevaju dodatno prilagođavanje veze između sifona i završnog kanala.

Spojni element CleanLine20 154.307.00.1

Kanal je kompatibilan i sa Geberit spojnim elementom CleanLine20 154.307.00.1, koji se koristi u odgovarajućim sistemskim konfiguracijama.

Pad poda prema kanalu

Pod tuš prostora mora biti izveden sa odgovarajućim padom kako bi voda bez zadržavanja dolazila do CleanLine20 kanala.

Prilikom planiranja treba uskladiti:

• položaj kanala
• širinu tuš prostora
• format pločica
• raspored fuga
• završnu visinu metalne površine
• položaj staklene pregrade
• pravac protoka vode
• položaj ugradnog seta

Nepravilan pad poda može izazvati zadržavanje vode čak i kada su sifon i kanalizaciona instalacija pravilno povezani.

Održavanje inox površine

Za redovno održavanje preporučuju se:

• mlaka voda
• meka krpa
• mikrofiber krpa
• blago pH neutralno sredstvo
• redovno ispiranje
• sušenje nakon čišćenja

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• oštre predmete
• agresivne kiseline
• sredstva sa visokom koncentracijom hlora

Sredstva za čišćenje treba potpuno isprati sa inox površine.

Napomena za prirodni kamen

Geberit navodi da podne pločice od prirodnog kamena mogu promeniti boju u području tuširanja.

Pre korišćenja prirodnog kamena potrebno je proveriti:

• upijanje materijala
• otpornost na dugotrajan kontakt sa vodom
• kompatibilnost sa hidroizolacijom
• kompatibilnost sa lepkom
• potrebnu impregnaciju
• preporučeni način održavanja
• mogućnost promene nijanse

Sadržaj isporuke

Artikal obuhvata:

• Geberit CleanLine20 završni tuš kanal
• kanal koji se skraćuje u rasponu od 30 do 90 cm
• polirani okvir od nerđajućeg čelika
• četkanu centralnu površinu
• grebenasti umetak
• ulivni priključak
• prsten za poravnanje
• dve završne kape
• vakuumski podizač

Artikal ne obuhvata:

• Geberit CleanLine ugradni set
• sifon
• odvodnu cev
• EPS osnovni element
• zaptivnu pločicu
• estrih
• kompletan hidroizolacioni sistem
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
