Opis

Geberit DuofixBasic Delta set sa mat crnom pravougaonom Delta20 tipkom i setom za montažu

Komplet za ugradnju konzolne WC šolje

Geberit DuofixBasic Delta set sadrži međusobno kompatibilne komponente potrebne za montažu konzolne WC šolje sa skrivenim vodokotlićem.

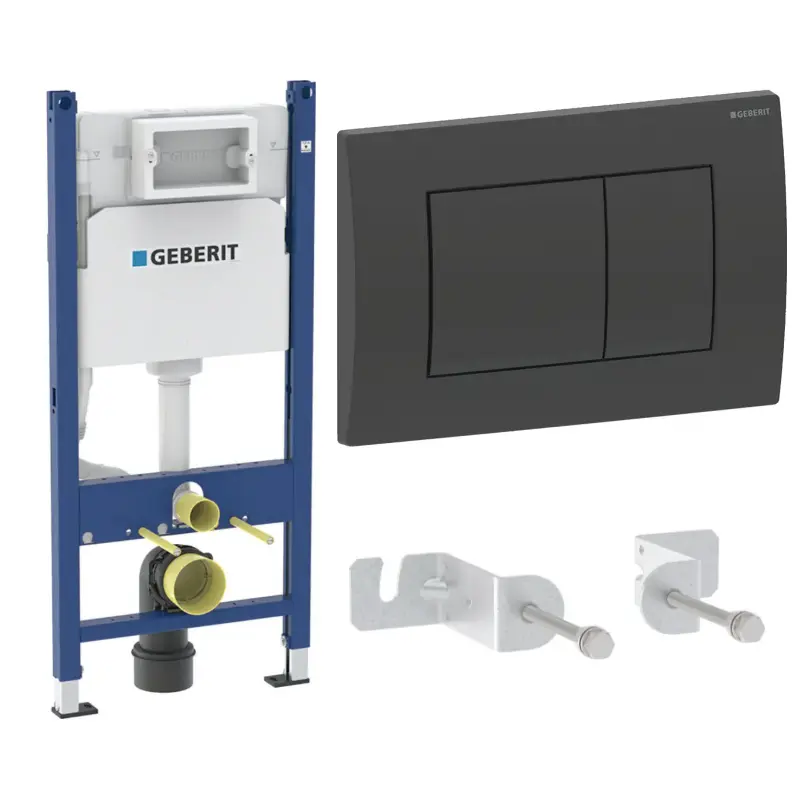

Set obuhvata:

• Geberit DuofixBasic instalacioni element 111.153.00.3
• Geberit Delta20 mat crnu tipku 115.137.14.1
• Geberit DuofixBasic set za montažu 111.839.00.2

Instalacioni element nosi konzolnu WC šolju i ugradni vodokotlić, tipka omogućava aktiviranje dve količine vode, dok se set za montažu koristi za stabilno povezivanje konstrukcije sa zidom.

Geberit DuofixBasic instalacioni element 111.153.00.3

Osnovu kompleta čini Geberit DuofixBasic 111.153.00.3, instalacioni element za konzolnu WC šolju sa ugrađenim Delta vodokotlićem.

Namenjen je za:

• predzidne instalacije
• pregradne zidove
• sisteme suve gradnje
• montažu konzolnih WC šolja
• čeono aktiviranje ispiranja
• povezivanje sa kompatibilnim Geberit Delta tipkama

Čelični ram preuzima opterećenje WC šolje, dok se vodokotlić, odvod i priključne instalacije nakon završene montaže nalaze iza zidne obloge.

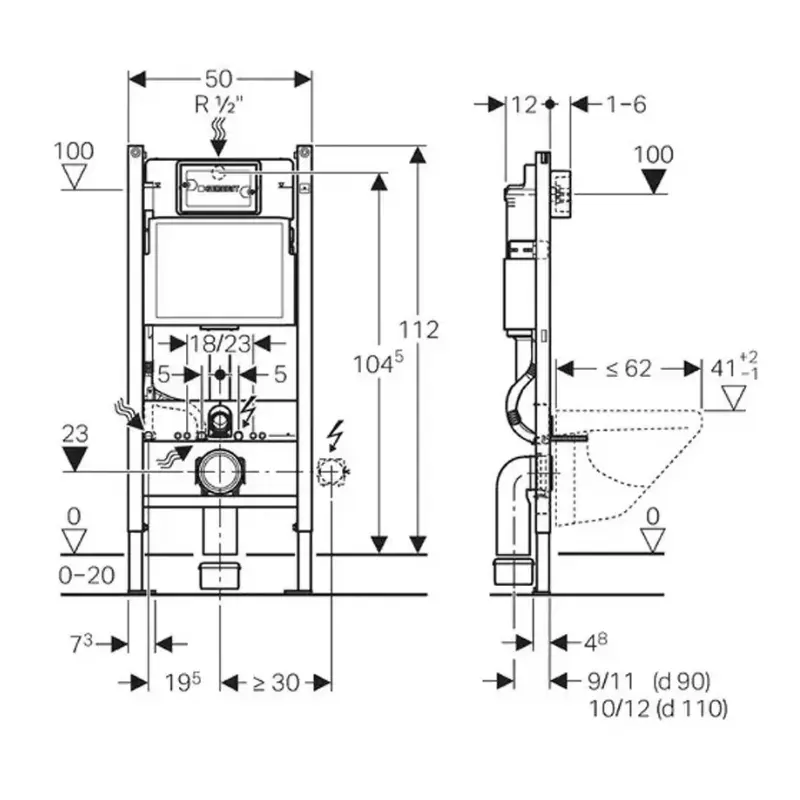

Dimenzije instalacionog elementa

Geberit DuofixBasic element ima sledeće osnovne mere:

• visina: 112 cm
• širina: 50 cm
• dubina ugradnog vodokotlića: 12 cm

Podesive nožice omogućavaju nivelisanje konstrukcije i prilagođavanje završnoj visini poda.

Pre zatvaranja instalacionog zida potrebno je proveriti položaj kanalizacionog odvoda, dovoda vode, montažnih šipki i završnu visinu konzolne WC šolje.

Geberit Delta ugradni vodokotlić

U instalacioni element ugrađen je Geberit Delta vodokotlić namenjen dvokoličinskom ispiranju.

Sistem omogućava:

• potpuno ispiranje većom količinom vode
• ekonomično ispiranje manjom količinom vode
• podešavanje količina vode na ispusnom ventilu
• servisiranje kroz otvor iza tipke
• skriveno postavljanje unutar predzidne konstrukcije

Vodokotlić je zaštićen od stvaranja kondenzacije i namenjen je povezivanju sa Geberit Delta tipkama za aktiviranje.

Geberit Delta20 mat crna tipka 115.137.14.1

Set sadrži Geberit Delta20 115.137.14.1 tipku za aktiviranje u mat crnoj završnoj obradi.

Tipka ima:

• dva pravougaona tastera
• dvokoličinsko ispiranje
• mehanički način aktiviranja
• čeonu montažu
• mat crnu završnu obradu
• pravougaonu osnovnu ploču

Veći taster aktivira potpuno ispiranje, dok manji taster pokreće smanjenu količinu vode.

Pravougaoni dizajn tipke

Delta20 tipka 115.137.14.1 ima dva pravougaona tastera različitih veličina. Geometrijski oblik odgovara kupatilima sa ravnim linijama, pravougaonim ogledalima, modernim slavinama i kupatilskim nameštajem jednostavne forme.

Mat crna završna obrada može se kombinovati sa:

• mat crnim slavinama
• crnim tuš sistemima
• crnim profilima tuš kabina
• crnim držačima i galanterijom
• belom sanitarnom keramikom
• pločicama u dekoru kamena, betona ili drveta

Dimenzije Delta20 tipke

Dimenzije Geberit Delta20 tipke iznose:

• širina: 246 mm
• visina: 164 mm
• debljina: 23 mm

Tipka se postavlja preko servisnog otvora i može se jednostavno skinuti radi pristupa unutrašnjem mehanizmu vodokotlića.

Dvokoličinsko ispiranje

Dva odvojena tastera omogućavaju izbor između manjeg i potpunog ispiranja.

Tipka mehanički prenosi pritisak do ispusnog ventila u vodokotliću. Za rad nisu potrebni električno napajanje, baterije ili elektronske komponente.

Stvarna količina vode određuje se podešavanjem ventila unutar Delta vodokotlića.

Geberit DuofixBasic set za montažu 111.839.00.2

U kompletu se nalazi Geberit DuofixBasic set za montažu 111.839.00.2, namenjen stabilnom pričvršćivanju gornjeg dela instalacionog elementa za zid.

Set za montažu omogućava:

• povezivanje instalacionog elementa sa zidom
• stabilizaciju čeličnog rama
• pravilno pozicioniranje konstrukcije
• nivelisanje instalacionog elementa
• podešavanje rastojanja od zida
• pojedinačnu montažu DuofixBasic elementa

Set se koristi zajedno sa pričvršćivanjem podesivih nožica instalacionog elementa za pod.

Stabilno pričvršćivanje konstrukcije

Instalacioni element mora biti pravilno pričvršćen za pod i zid kako bi bezbedno preuzeo opterećenje konzolne WC šolje.

Tokom montaže treba proveriti:

• nosivost zida
• pravilan položaj seta za montažu
• pričvršćivanje nožica za pod
• vertikalno nivelisanje rama
• horizontalno poravnanje
• položaj kanalizacionog odvoda
• priključak dovoda vode
• završnu dubinu zidne obloge

Montažu treba završiti pre postavljanja gipsanih ploča i završne zidne obloge.

Montaža konzolne WC šolje

Nakon oblaganja instalacionog zida konzolna WC šolja postavlja se na navojne šipke instalacionog elementa.

Pre montaže potrebno je pripremiti:

• dovodnu cev za ispiranje
• odvodni priključak
• navojne šipke
• završnu dužinu priključnih cevi
• zvučno-izolacionu podlogu
• položaj i visinu WC šolje

Konzolna WC šolja, WC daska i zvučno-izolaciona podloga nisu uključene u ovaj set.

Servisiranje kroz otvor tipke

Geberit Delta20 tipka istovremeno zatvara servisni otvor ugradnog vodokotlića.

Nakon skidanja tipke moguće je pristupiti delovima potrebnim za:

• podešavanje količine vode
• kontrolu ispusnog ventila
• održavanje ventila za punjenje
• čišćenje filtera
• zamenu zaptivki
• zamenu kompatibilnih rezervnih delova

Za standardno servisiranje vodokotlića nije potrebno otvaranje ili rušenje zidne obloge.

Kompatibilnost komponenti

Sve tri komponente seta namenjene su zajedničkoj upotrebi:

• instalacioni element 111.153.00.3 koristi Geberit Delta sistem
• tipka 115.137.14.1 kompatibilna je sa Delta vodokotlićem
• set za montažu 111.839.00.2 namenjen je pričvršćivanju DuofixBasic elementa

Geberit Sigma, Omega, Alpha i Kappa tipke nisu namenjene za direktnu montažu na ovaj Delta sistem.

Primena seta

Geberit DuofixBasic Delta set može se koristiti u:

• porodičnim kupatilima
• stanovima i kućama
• apartmanima
• hotelskim sobama
• poslovnim objektima
• ugostiteljskim prostorima
• komercijalnim sanitarnim prostorijama

Komplet je namenjen objektima u kojima se ugrađuje konzolna WC šolja sa skrivenim vodokotlićem i mat crnom završnom tipkom.

Održavanje mat crne tipke

Za održavanje tipke preporučuje se meka mikrofiber krpa i blago sredstvo bez abrazivnih čestica.

Treba izbegavati:

• abrazivne sunđere
• praškasta sredstva
• jaka kisela sredstva
• jaka alkalna sredstva
• hlorna sredstva
• rastvarače
• grubo poliranje

Sredstvo za čišćenje treba naneti na krpu, a ne direktno na tipku.

Sadržaj seta

Geberit DuofixBasic 111.153.00.3

• čelični instalacioni element
• Geberit Delta ugradni vodokotlić
• ispusni ventil za dvokoličinsko ispiranje
• priključak za dovod vode
• zaštita servisnog otvora
• navojne šipke za WC šolju
• priključni elementi za ispiranje i odvod

Geberit Delta20 115.137.14.1

• mat crna tipka za aktiviranje
• dva pravougaona tastera
• montažni okvir
• dve poluge za aktiviranje
• materijal za pričvršćivanje

Geberit DuofixBasic set za montažu 111.839.00.2

• set za zidno pričvršćivanje instalacionog elementa
• elementi za povezivanje i stabilizaciju rama

U set nisu uključeni:

• konzolna WC šolja
• WC daska
• zvučno-izolaciona podloga
• vodovodne i kanalizacione cevi
• zidna obloga
• završne pločice
