GEBERIT Duofix Basic element za bide 112 cm (111.534.00.1)

Opis

GEBERIT Duofix Basic element za bide 112 cm

GEBERIT Duofix Basic element za bide sa šifrom 111.534.00.1 predstavlja instalacioni okvir visine 112 cm namenjen ugradnji odgovarajućeg konzolnog bidea sa stojećom armaturom. Element se postavlja unutar predzidne ili suvomontažne konstrukcije i formira noseću osnovu za sanitarnu keramiku, dovodne priključke i odvod. Posle završetka kupatila okvir ostaje skriven iza zidne obloge.

Model pripada programu Duofix Basic, koji je namenjen funkcionalnoj i organizovanoj ugradnji sanitarne opreme u konstrukcije od metalnih ili drvenih profila. Oznaka Basic ne znači da se element može postaviti bez preciznog planiranja. Pre kupovine moraju se proveriti tehničke mere bidea, razmak kačenja, položaj odvoda, raspored dovodnih priključaka i način završnog oblaganja zida.

Samonoseći čelični okvir

Element ima statički samonoseći čelični okvir sa površinskom zaštitom od korozije. Okvir prenosi opterećenje konzolnog bidea na pod i instalacionu konstrukciju. Završne građevinske ploče i keramičke pločice služe kao obloga i ne treba da budu jedini nosač sanitarne keramike.

Okvir se postavlja na projektovanu osu bidea i poravnava vertikalno i horizontalno. Pre povezivanja cevi mora biti stabilno pričvršćen. Ako se konstrukcija pomera u gruboj fazi, to kasnije može dovesti do klimanja bidea, pucanja silikonskog spoja ili naprezanja skrivenih priključaka.

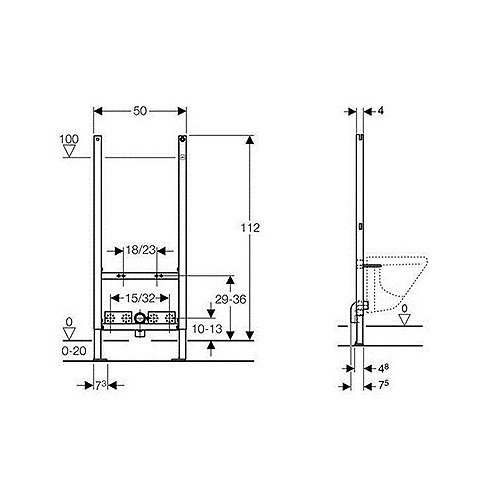

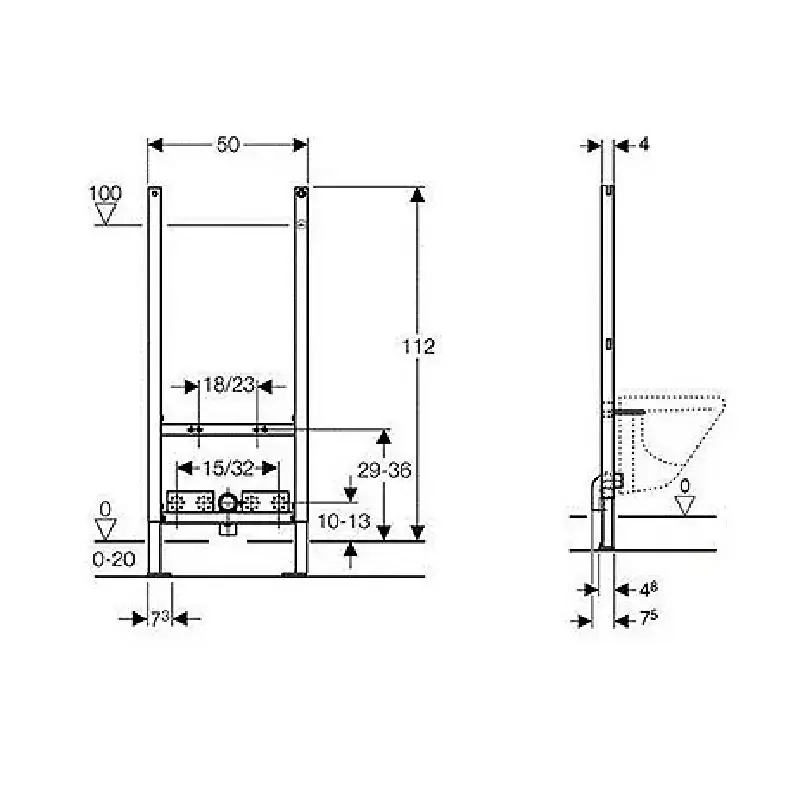

Dimenzije 50x112x7,5 cm

Približna širina elementa iznosi 50 cm, visina 112 cm, a dubina oko 7,5 cm. Ove dimenzije pomažu pri planiranju položaja profila i ukupne dubine predzida. Konačna dubina završenog zida biće veća kada se uračunaju cevi, građevinske ploče, hidroizolacija, lepak i keramika.

Visina okvira ne predstavlja obaveznu visinu gornje ivice bidea. Položaj keramike podešava se prema završnom podu i tehničkoj dokumentaciji konkretnog modela. Sve slojeve poda treba uračunati pre konačnog pričvršćivanja elementa.

Primena u suvoj gradnji

Duofix Basic element namenjen je zidovima sa metalnim ili drvenim nosačima, predzidnim konstrukcijama delimične ili pune visine i odgovarajućim pregradnim zidovima. Okvir se povezuje sa podom i konstrukcijom zida prema sistemskom rešenju.

Način pričvršćivanja zavisi od profila, podloge i raspoloživog prostora. Dodatni zidni nosači ili odgovarajući ugradni set mogu biti potrebni u zavisnosti od konfiguracije. Ne treba pretpostaviti da svaki potreban nosač ili dovodni priključak dolazi uz osnovni element.

Potporne noge i visina poda

Potporne noge su pocinkovane, zaštićene od korozije i prilagođene podnim konstrukcijama debljine približno 0–20 cm. Njihov položaj omogućava usklađivanje okvira sa budućim završnim podom. Noge se nakon nivelisanja čvrsto fiksiraju.

Dubina ploča stopa odgovara ugradnji u profil UW 50. Podloga mora biti stabilna i dovoljno nosiva. Element se ne sme oslanjati na rastresit ili nedovoljno očvrsnut sloj koji se kasnije može slegnuti.

Razmak kačenja 18 ili 23 cm

Element podržava pričvrsni razmak konzolnog bidea od 18 ili 23 cm. Tačna vrednost bira se prema tehničkom crtežu sanitarne keramike. Navojne šipke postavljaju se paralelno i na istoj visini, uz pravilno rastojanje od završne ravni zida.

Pričvršćenje bidea podesivo je po visini. To omogućava da se keramika postavi u skladu sa projektom i završnim podom. Pri završnoj montaži matice se zatežu postepeno i ravnomerno kako se bide ne bi napregao ili povukao na jednu stranu.

Priprema za stojeću armaturu

Element je namenjen konzolnom bideu sa stojećom armaturom. Slavina se postavlja na keramički bide, dok se hladna i topla voda dovode iz zida. Pričvršćenja za priključke armature mogu se podešavati po širini i visini, što omogućava usklađivanje sa oblikom sanitarne keramike.

Kod Basic varijante dovodna priključna kolena mogu se poručivati ili birati prema konkretnom cevnom sistemu i projektu. Pre zatvaranja zida potrebno je potvrditi šta je uključeno uz konkretan artikal i koji dodatni delovi su potrebni. Priključna creva armature moraju imati dovoljno prostora i ne smeju biti oštro savijena.

Odvodno koleno i zaptivka

Odvodna priprema obuhvata priključno koleno od PE-HD materijala prečnika približno 50 mm i zaptivku približne dimenzije 44/32 mm. Učvršćenje kolena podesivo je po visini i zvučno izolovano, pa se može prilagoditi izlazu na izabranom bideu.

Kanalizaciona cev mora biti izvedena sa pravilnim padom. Odvodni spoj ne sme biti pod bočnim naprezanjem niti se koristiti za ispravljanje pogrešno postavljenog okvira. Pre zatvaranja zida treba proveriti prohodnost i nepropusnost.

Zvučna izolacija odvoda

Zvučno odvojeno učvršćenje kolena smanjuje direktan prenos vibracija na čelični okvir. Ova karakteristika ne uklanja zvuk vode u odvodu, ali doprinosi pravilnijem odvajanju cevnog sistema od noseće konstrukcije.

Cevi treba pričvrstiti odgovarajućim obujmicama i ne dozvoliti da slobodno udaraju o okvir. Ukupni nivo buke zavisi i od obloge zida, položaja kanalizacione cevi i načina naleganja bidea.

Ispitivanje skrivenih priključaka

Svi dovodni spojevi ispituju se pre zatvaranja konstrukcije. Tokom probe spojevi ostaju vidljivi. Svako kapljanje ili pad pritiska mora se ukloniti pre postavljanja ploča i keramike.

Odvod se takođe proverava probnim puštanjem vode. Kontrolišu se pad, položaj kolena i zaptivanje. Fotografije instalacije i zabeležene mere mogu biti korisne za buduće održavanje ili renoviranje.

Oblaganje instalacionog zida

Okvir se oblaže odgovarajućim građevinskim pločama prema pravilima korišćenog sistema. Otvori za navojne šipke, dovod i odvod moraju biti precizni. Završna površina treba da bude ravna kako bi bide ravnomerno nalegao.

U kupatilu se postavlja odgovarajuća hidroizolacija. Prodori oko cevi i navojnih šipki obrađuju se zaptivnim elementima kompatibilnim sa hidroizolacionim sistemom. Preveliki otvori mogu otežati zaptivanje i završnu montažu.

Postavljanje bidea

Posle završetka zida montira se stojeća armatura, povezuju se dovodna creva i odvod, a bide se postavlja na navojne šipke. Pre konačnog zatezanja proveravaju se horizontalni položaj i ravnomerno naleganje.

Nakon montaže pušta se voda i kontrolišu svi spojevi. Bide ne sme da se pomera, dovod ne sme da curi, a voda mora nesmetano da odlazi. Ako postoji problem, sanitarija se skida i priključak ponovo pregleda.

Zamenska šifra i kompatibilnost

Šifru 111.534.00.1 u novijem programu zamenjuje 111.534.00.2. Ovaj podatak je koristan pri poređenju aktuelne dokumentacije i pribora. Za webshop naziv zadržava se ITIM šifra konkretnog artikla.

GEBERIT Duofix Basic element za bide 111.534.00.1 predstavlja osnovu visine 112 cm za ugradnju konzolnog bidea sa stojećom armaturom. Pravilan rezultat zahteva potvrđenu kompatibilnost keramike, stabilno učvršćivanje okvira i proveru skrivenih instalacija pre zatvaranja zida.
