GEBERIT Duofix univerzalni element za bide 82 cm (111.515.00.1)

Opis

GEBERIT Duofix univerzalni element za bide 82 cm

GEBERIT Duofix univerzalni element za bide sa šifrom 111.515.00.1 predstavlja samonoseću instalacionu konstrukciju visine 82 cm, namenjenu ugradnji odgovarajućeg konzolnog bidea sa stojećom armaturom. Niža konstrukcija posebno je pogodna za predzidove delimične visine, instalacije ispod polica ili druga prostorna rešenja u kojima standardni okvir visine 112 cm nije odgovarajući.

Element omogućava organizovano postavljanje sanitarne keramike, dovoda hladne i tople vode i odvodnog priključka. Nakon oblaganja zida okvir ostaje skriven, dok su vidljivi bide, slavina i završni delovi instalacije. Univerzalna oznaka odnosi se na široke mogućnosti podešavanja, ali ne ukida potrebu za proverom tehničkih mera konkretnog bidea.

Niži okvir za predzidove delimične visine

Visina od 82 cm omogućava da se iznad predzida formira polica ili druga završna površina. Ovo može biti korisno kada se bide ugrađuje pored WC elementa slične visine ili kada raspored kupatila zahteva nižu instalacionu zonu. Položaj gornje ivice predzida treba uskladiti sa keramikom, armaturom i planiranom završnom oblogom.

Niža visina ne određuje automatski visinu samog bidea. Pričvršćenje keramike podešava se prema završnom podu. Konstrukcija mora imati dovoljno prostora za priključke i odvod, pa ukupna visina i dubina predzida treba da budu unapred projektovane.

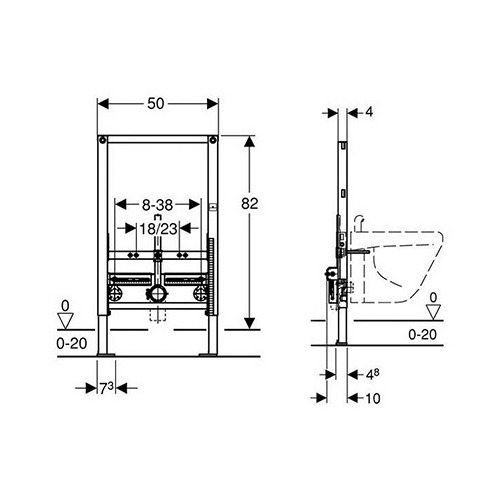

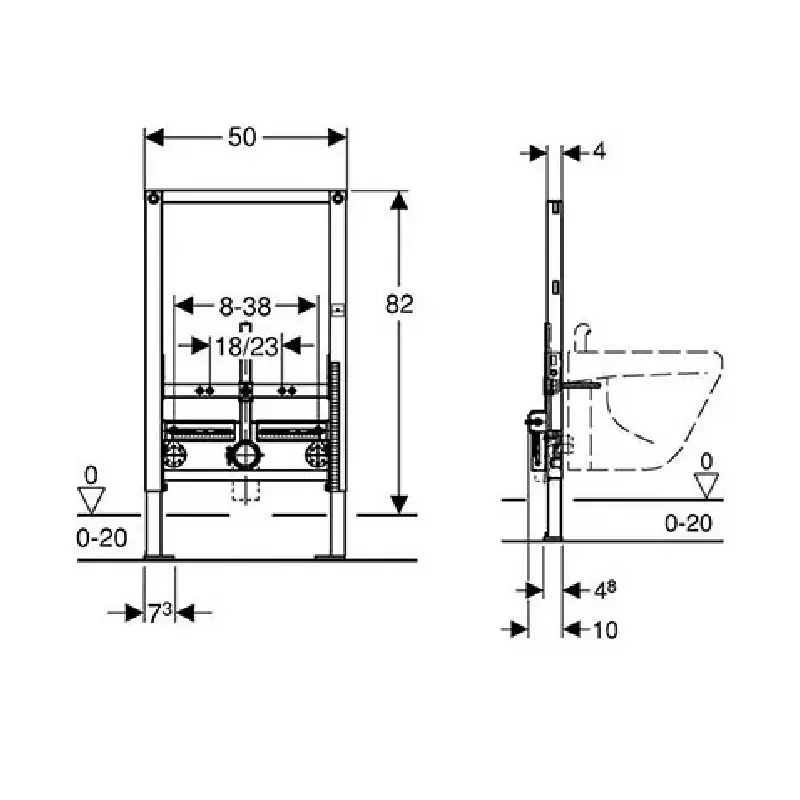

Dimenzije 50x82x10 cm

Približna širina elementa iznosi 50 cm, visina 82 cm, a dubina oko 10 cm. Dimenzije omogućavaju uklapanje u odgovarajuće konstrukcije od metalnih ili drvenih profila i GEBERIT Duofix sistemske zidove delimične visine.

Konačna dubina zida veća je od nominalne dubine elementa jer uključuje priključke, cevi, građevinske ploče, hidroizolaciju, lepak i završnu keramiku. Pre montaže treba proveriti da li raspoloživi prostor omogućava pravilno povezivanje armature i odvoda.

Samonoseći čelični okvir

Okvir je izrađen od čelika i zaštićen završnom obradom. Njegova uloga je da prihvati opterećenje konzolnog bidea i prenese ga na pod i konstrukciju zida. Završne ploče i pločice nisu jedini noseći sloj.

Okvir se postavlja na osu bidea, poravnava i stabilno pričvršćuje. Pre zatvaranja zida ne treba da se pomera ili uvija. Svaka nestabilnost može se kasnije preneti na sanitarnu keramiku i skrivene priključke.

Podesive potporne noge

Potporne noge su pocinkovane i podesive približno od 0 do 20 cm. Ovaj raspon omogućava usklađivanje sa različitim debljinama podne konstrukcije. Noge imaju zaštitu od klizanja i posle podešavanja moraju biti čvrsto fiksirane.

Ploče stopa su okretne i prilagođene ugradnji u profile UW 50 i UW 75, kao i u odgovarajuće Duofix sistemske šine. Podloga mora biti stabilna i sposobna da prihvati ukupno opterećenje okvira i sanitarne keramike.

Razmak kačenja 18 ili 23 cm

Element omogućava postavljanje navojnih šipki na razmaku 18 ili 23 cm. Tačna vrednost bira se prema tehničkom crtežu bidea. Pričvršćenje keramike podesivo je po visini, što omogućava usklađivanje sa završnim podom i projektovanim položajem.

Navojne šipke treba da budu paralelne i dovoljno isturene u odnosu na završni zid. Pre završnog oblaganja korisno je probno proveriti sve mere. Pri montaži bidea pričvršćenja se zatežu ravnomerno.

Stojeća armatura i dovod vode

Model je namenjen bideu sa stojećom armaturom. Slavina se postavlja na keramiku, dok se dovod vode priprema iza bidea. Pričvršćenja armature mogu se podešavati po širini i visini, što olakšava usklađivanje priključaka sa različitim oblicima bidea.

Dva priključna kolena Rp 1/2″ / R 1/2″ omogućavaju pripremu hladne i tople vode. Priključci moraju biti postavljeni tako da ih je moguće povezati bez naprezanja creva. Pre zatvaranja zida ispituju se na nepropusnost.

Zvučno izolovane osnove

Zvučno izolovane osnove i izolacione čaure odvajaju priključna kolena od metalnog okvira. Time se smanjuje neposredan prenos vibracija kroz konstrukciju. Ova karakteristika ne uklanja zvuk protoka, ali doprinosi urednijem instalacionom rešenju.

Cevi se dodatno učvršćuju prema pravilima cevnog sistema. Ne treba dozvoliti da slobodno dodiruju okvir ili zidnu oblogu, jer takav kontakt može preneti vibracije.

Odvodni priključak

Odvodna priprema obuhvata koleno od PE-HD materijala prečnika približno 50 mm i zaptivku približne dimenzije 44/32 mm. Nosač kolena podesiv je po visini i zvučno izolovan.

Visina odvoda usklađuje se sa izabranom keramikom. Kanalizaciona cev mora imati odgovarajući pad, a spoj ne sme biti pod naprezanjem. Pre zatvaranja zida proveravaju se nepropusnost i prohodnost odvoda.

Ispitivanje instalacije

Dovodni priključci mogu se jednokratno ispitati hladnom vodom do vrednosti navedene u tehničkim podacima, uz korišćenje predviđenih zaštitnih čepova. Ispitivanje se sprovodi prema pravilima cevnog sistema i ne predstavlja uobičajeni radni pritisak instalacije.

Svi spojevi ostaju dostupni tokom probe. Ako se pojavi curenje, ono se uklanja pre oblaganja. Otvori se zatim štite od građevinske nečistoće.

Planiranje police iznad elementa

Kod predzida visine 82 cm često se iznad konstrukcije formira horizontalna polica. Njena dubina i završna obrada moraju biti usklađene sa elementom, cevima i položajem armature. Polica ne treba da ometa korišćenje bidea niti pristup priključcima iza keramike.

Gornja površina predzida u kupatilu mora biti hidroizolovana i izvedena sa pravilnim detaljima kako se voda ne bi zadržavala ili prodirala u konstrukciju. Težinu dodatnih predmeta ne treba prenositi na delove koji nisu projektovani kao nosači police.

Oblaganje i hidroizolacija

Okvir se oblaže pločama pogodnim za vlažne prostorije. Otvori za navojne šipke, dovodne priključke i odvod izvode se prema tehničkim merama. Završni zid mora biti ravan.

Hidroizolacija se postavlja preko pripremljene obloge, uključujući gornju površinu niskog predzida. Prodori oko instalacija obrađuju se zaptivnim manžetnama ili drugim delovima izabranog sistema.

Montaža i puštanje u rad

Nakon završetka zida postavljaju se armatura, dovodna creva, odvodna veza i bide. Sanitarna keramika se poravnava i ravnomerno učvršćuje. Nakon povezivanja proveravaju se stabilnost, dovod i odvod.

Voda ne sme da curi iza bidea, a odvod mora nesmetano da radi. Ako bide ne naleže pravilno, uzrok treba proveriti pre snažnijeg zatezanja, jer neravan zid ili pogrešan položaj priključka može opteretiti keramiku.

Kompatibilnost i primena

Proizvod je namenjen konzolnim bideima sa stojećom armaturom, razmakom kačenja 18 ili 23 cm i priključcima koji odgovaraju mogućnostima podešavanja elementa. Ne odgovara automatski svakom zidnom bideu.

GEBERIT Duofix univerzalni element 111.515.00.1 predstavlja nižu instalacionu osnovu za predzidne konstrukcije visine 82 cm. Njegove prednosti dolaze do izražaja kada su unapred usklađeni keramika, priključci, završni pod i položaj niskog predzida.
