GEBERIT Kombifix montažni element za konzolni bide i stojeću armaturu (457.509.00.1)

Opis

GEBERIT Kombifix montažni element za konzolni bide i stojeću armaturu

GEBERIT Kombifix montažni element sa šifrom 457.509.00.1 predstavlja instalacionu konstrukciju namenjenu ugradnji odgovarajućeg konzolnog bidea sa stojećom armaturom. Proizvod se ugrađuje u zidanu konstrukciju ili odgovarajući predzid, gde formira stabilnu osnovu za pričvršćivanje sanitarne keramike, odvodnog priključka i vodovodnih priključaka potrebnih za armaturu. Nakon završetka radova element ostaje sakriven iza zidne obloge, dok su u prostoru vidljivi bide, slavina i završni priključni delovi.

Model pripada sistemu GEBERIT Kombifix, koji je prvenstveno namenjen instalacijama ispred masivnih zidanih ili betonskih zidova. Za razliku od visokih samonosećih Duofix okvira sa nogama, ovaj element ima kompaktnu formu i pričvršćuje se za odgovarajuću građevinsku konstrukciju. Zbog toga se pre kupovine mora proveriti način gradnje zida, dostupna dubina predzida i mogućnost pravilnog učvršćivanja svih nosača.

Kompaktan pocinkovani montažni okvir

Montažni okvir izrađen je od čelika i ima pocinkovanu površinu. Njegova uloga je da prihvati opterećenje konzolnog bidea i prenese ga na zidanu konstrukciju. Završna zidna obloga i keramičke pločice ne smeju predstavljati jedini noseći sloj za sanitarnu keramiku. Stabilnost se postiže pravilnim povezivanjem četiri pričvrsna nosača sa odgovarajućim zidom ili predzidnom konstrukcijom.

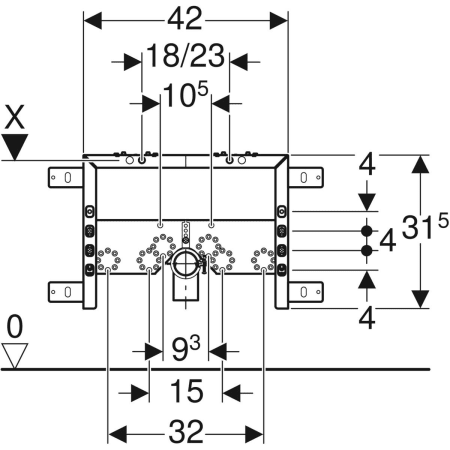

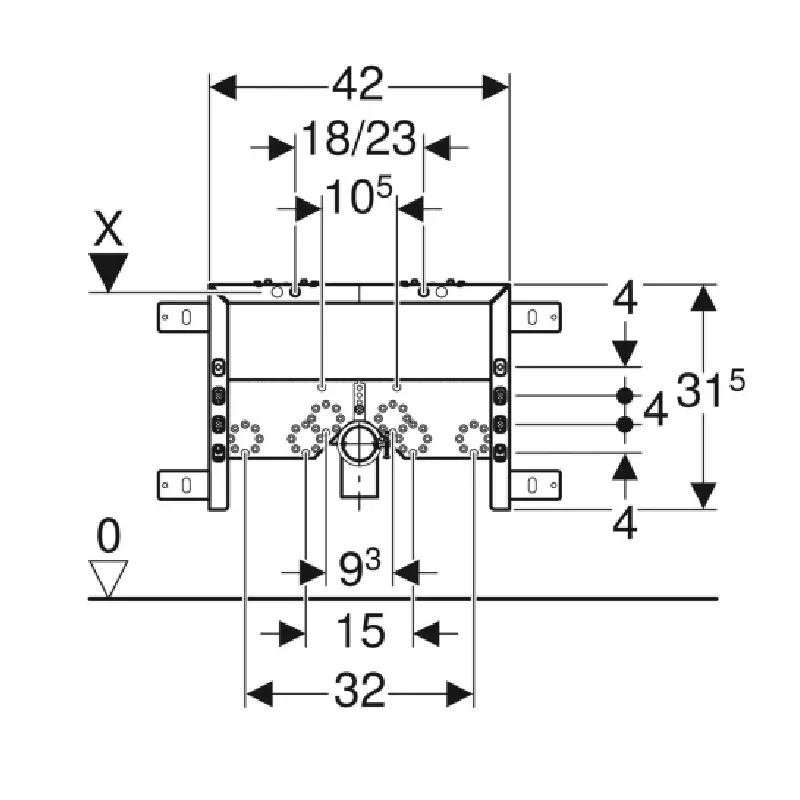

Približne dimenzije elementa iznose 42×31,5×8 cm. Kompaktna visina omogućava da se okvir postavi u instalacionu zonu iza bidea bez formiranja visokog samonosećeg rama. Ove dimenzije pomažu pri planiranju prostora, ali nisu dovoljne za utvrđivanje kompatibilnosti sa konkretnom keramikom. Potrebno je proveriti razmak kačenja, položaj odvoda, oblik zadnje strane bidea i raspored priključaka armature.

Namena za zidane zidove

Kombifix sistem posebno odgovara montaži ispred masivnih zidova koji mogu da prihvate potrebna opterećenja. Element se može koristiti u predzidnim konstrukcijama delimične visine ili konstrukcijama koje se prostiru do pune visine prostorije, pod uslovom da su izvedene prema tehničkim zahtevima sistema. Nije namenjen da samostalno stoji kao Duofix okvir bez odgovarajućeg oslonca i zidnog učvršćenja.

Pre početka radova proveravaju se stanje podloge, ravnost zida i položaj postojećih instalacija. Tiplovi, vijci i drugi pričvrsni elementi biraju se prema vrsti zida. Neodgovarajući pričvršćivači mogu dovesti do pomeranja elementa, naprezanja priključaka ili klimanja sanitarne keramike nakon završetka kupatila.

Razmak kačenja bidea 18 ili 23 cm

Element podržava dva uobičajena razmaka kačenja konzolnog bidea: 18 i 23 cm. Pre postavljanja navojnih šipki mora se proveriti tehnički crtež izabrane keramike. Razmak se ne određuje prema približnom merenju fotografije ili izložbenog primerka, jer i malo odstupanje može onemogućiti pravilno postavljanje bidea.

Pričvršćenje bidea podesivo je po visini, pa se položaj sanitarne keramike može uskladiti sa završnim podom i projektovanom visinom korišćenja. Sve mere uzimaju se od budućeg završnog poda, uz uračunavanje košuljice, hidroizolacije, lepka i podnih pločica. Navojne šipke moraju biti paralelne i pravilno usmerene prema završnoj ravni zida.

Priprema za stojeću armaturu

Stojeća armatura postavlja se na otvor predviđen na bideu, dok se hladna i topla voda dovode iz zida preko odgovarajućih priključaka. Ovaj model ima traverzu za priključke armature koja se podešava po visini. Položaj priključaka treba uskladiti sa oblikom bidea, mestom odvoda i prostorom dostupnim za priključna creva.

Priključna kolena za vodu mogu se birati kao odgovarajući pribor prema cevnom sistemu i armaturi. Nije preporučljivo unapred pretpostaviti navoj, položaj ili obim potrebnih komponenti. Pre zatvaranja zida potrebno je proveriti da li se priključna creva mogu postaviti bez oštrog savijanja i da li priključci ostaju dostupni nakon montaže bidea.

Odvodno koleno od PE-HD materijala

Priprema odvoda obuhvata priključno koleno od PE-HD materijala prečnika približno 50 mm. Učvršćenje odvodnog kolena podesivo je po visini i zvučno izolovano, što omogućava usklađivanje sa položajem izlaza na bideu i smanjenje direktnog prenosa vibracija na metalni okvir i zid.

Zaptivka približne dimenzije 44/40 mm služi za povezivanje odvodnog dela sanitarne keramike sa pripremljenim kolenom. Kanalizaciona cev mora imati odgovarajući pad i ne sme bočno opterećivati zaptivni spoj. Odvodno koleno ne treba koristiti za kompenzovanje većeg odstupanja nepravilno postavljenog elementa.

Zvučno izolovanje instalacije

Zvučno izolovano učvršćenje odvodnog kolena odvaja cevni priključak od tvrdog kontakta sa metalnim okvirom. Ova karakteristika može smanjiti direktan prenos vibracija, ali ne uklanja zvuk vode koja prolazi kroz bide, sifon i kanalizacionu cev. Celokupna zvučna zaštita zavisi i od pričvršćenja cevi, obloge zida i načina naleganja keramike.

Između bidea i završnog zida može se koristiti odgovarajuća naležuća ili zvučno izolaciona podloga kada je predviđena projektom. Ona pomaže da keramika ravnomernije nalegne i smanjuje direktan kontakt sa pločicama. Ne treba je koristiti za ispravljanje velikih neravnina zida.

Podešavanje položaja i dubine

Element se postavlja na projektovanu osu bidea i poravnava pre konačnog pričvršćivanja. Kontrolišu se horizontalni položaj navojnih šipki, visina odvodnog priključka i položaj traverze za dovod vode. Svi delovi koji će ostati iza zida moraju biti pravilno podešeni pre oblaganja.

Dubina elementa od približno 8 cm odnosi se na sam montažni okvir. Konačna dubina predzida zavisi od priključaka, cevi, maltera, građevinskih ploča, hidroizolacije, lepka i keramike. Završna ravnina zida mora biti poznata pre određivanja isturenosti navojnih šipki i priključaka.

Ispitivanje vodovodne i odvodne instalacije

Dovodne cevi i priključci ispituju se na nepropusnost dok su svi spojevi još vidljivi. Zid se ne zatvara ako postoji kapljanje, pad pritiska ili sumnja u stabilnost spoja. Nakon ispitivanja otvoreni priključci štite se čepovima kako u njih ne bi dospeli malter, lepak ili građevinska prašina.

Odvod se takođe proverava pre zatvaranja predzida. Kontrolišu se pravilan pad, položaj kolena i zaptivanje spojeva. Korisno je sačuvati fotografiju instalacije sa vidljivim merama, jer ona može pomoći prilikom budućeg održavanja ili bušenja zida.

Oblaganje i završna montaža

Nakon provere svih priključaka predzid se oblaže materijalom koji odgovara načinu gradnje i uslovima u kupatilu. Otvori za navojne šipke, odvod i dovod vode moraju biti precizno izvedeni. U vlažnim zonama postavlja se odgovarajuća hidroizolacija, a prodori instalacija obrađuju se pripadajućim zaptivnim elementima.

Završni zid mora biti ravan kako bi bide nalegao bez uvijanja ili lokalnog naprezanja. Nakon postavljanja keramike matice se zatežu postepeno i ravnomerno. Potom se povezuju stojeća armatura, dovodna creva i odvod, a sistem se ispituje u radu.

Kompatibilnost i primena

Proizvod je namenjen odgovarajućim konzolnim bideima sa razmakom kačenja 18 ili 23 cm i stojećom armaturom. Nije namenjen podnim bideima niti automatski odgovara svim zidnim bideima. Kompatibilnost se proverava prema tehničkom crtežu keramike, položaju priključaka i dubini instalacije.

GEBERIT Kombifix montažni element 457.509.00.1 predstavlja kompaktno rešenje za ugradnju konzolnog bidea ispred masivnog zida. Pravilno postavljanje zahteva precizno merenje, odgovarajuće zidno učvršćivanje, proveru svih skrivenih spojeva i usklađivanje sa konkretnom sanitarnom keramikom i stojećom armaturom.
