GEBERIT Duofix montažni element za umivaonik sa ugradnom zidnom armaturom 112–130 cm (111.493.00.1)

Opis

GEBERIT Duofix montažni element za umivaonik sa ugradnom zidnom armaturom

GEBERIT Duofix montažni element za umivaonik sa ugradnom zidnom armaturom, šifra 111.493.00.1, predstavlja instalacionu konstrukciju namenjenu zajedničkoj pripremi zidnog umivaonika i odgovarajuće armature koja se ugrađuje u zid. Za razliku od elemenata za stojeću slavinu, ovaj model poseduje posebnu montažnu zonu za ugradno telo ili priključne elemente zidne armature.

Element ima podesivu visinu približno od 112 do 130 cm, širinu oko 50 cm i dubinu približno 11 cm. Namenjen je suvomontažnim zidovima, predzidnim konstrukcijama i odgovarajućim GEBERIT Duofix sistemskim zidovima. Šifru 111.493.00.1 u novijem programu zamenjuje 111.493.00.2, ali se u webshop nazivu zadržava originalna ITIM šifra konkretnog artikla.

Namena za ugradnu zidnu armaturu

Ugradna zidna armatura razlikuje se od stojeće slavine po tome što se njeno funkcionalno telo, priključci ili deo mehanizma nalaze iza završne zidne obloge. U prostoru ostaju vidljivi izliv, upravljačka ručica i odgovarajuće rozete. Zbog toga sve instalacione komponente moraju biti precizno postavljene pre zatvaranja zida.

Ovaj Duofix element omogućava da se umivaonik i armatura planiraju kao jedna usklađena celina. Visina izliva, horizontalni položaj u odnosu na osu umivaonika i udaljenost od završnog zida direktno utiču na svakodnevno korišćenje. Prekratak domet izliva može usmeravati vodu uz zadnju ivicu posude, dok predugačak ili previsoko postavljen izliv može povećati prskanje.

Podesiva visina 112–130 cm

Raspon visine omogućava prilagođavanje položaju ugradne armature i izabranom umivaoniku. Konačna visina elementa određuje se prema završnom podu, tehničkom crtežu sanitarne keramike i zahtevima armature. U obzir treba uzeti visinu gornje ivice umivaonika, dubinu posude i preporučeno rastojanje između izliva i keramike.

Ako završni pod još nije izveden, potrebno je uračunati sve njegove slojeve. Pogrešno određena referentna visina može dovesti do toga da armatura i umivaonik nakon završetka radova više ne budu pravilno usklađeni. Naknadno pomeranje ugradnog tela obično zahteva otvaranje zida, pa je precizno merenje posebno važno.

Samonoseći čelični okvir

Okvir je izrađen od čelika i zaštićen završnom obradom namenjenom instalacionom okruženju. Preuzima opterećenje zidnog umivaonika i prenosi ga na pod i konstrukciju predzida. Završna zidna obloga ne treba da bude jedini noseći sloj za sanitarnu keramiku.

Okvir se pre povezivanja cevi poravnava vertikalno i horizontalno. Sve tačke pričvršćivanja moraju biti stabilne. Ako se element pomera, promeniće se i položaj armature, priključaka i umivaonika, što može izazvati naprezanje spojeva ili pucanje završnih fuga.

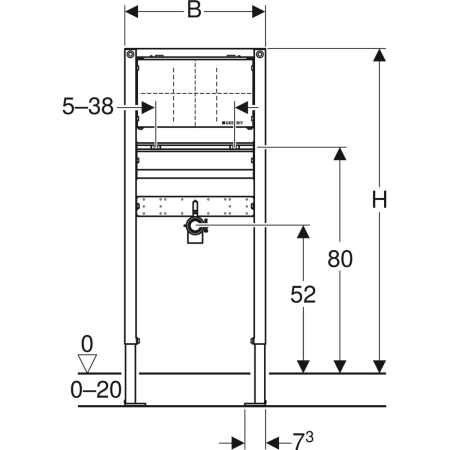

Dimenzije elementa

Približna širina elementa iznosi 50 cm, podesiva visina 112–130 cm, a dubina oko 11 cm. Povećana dubina u odnosu na pojedine elemente za stojeću armaturu obezbeđuje prostor za montažnu ploču i instalacione delove ugradne slavine.

Ukupna dubina završenog predzida biće veća kada se dodaju cevi, zidne ploče, hidroizolacija, lepak i završna obloga. Pre početka radova treba proveriti da li raspoloživi prostor omogućava potrebnu dubinu bez ometanja prolaza, nameštaja ili drugih elemenata kupatila.

Podesive noge

Pocinkovane potporne noge mogu se podešavati približno od 0 do 20 cm. Time se element usklađuje sa konstrukcijom poda i završnom visinom. Nakon nivelisanja noge se čvrsto fiksiraju i ne treba da menjaju položaj tokom oblaganja zida.

Okretne ploče stopa pogodne su za ugradnju u odgovarajuće profile UW 50 i UW 75 i Duofix sistemske šine. Podloga mora biti stabilna i pravilno pripremljena. Element se ne sme osloniti samo na završnu košuljicu ako ona nije projektovana da prihvati takvo opterećenje.

Razmak kačenja umivaonika

Pričvršćenja umivaonika mogu se podesiti u rasponu približno od 5 do 38 cm. Tačan razmak preuzima se iz tehničkog crteža keramike. Širina elementa i raspon pričvršćenja omogućavaju primenu sa različitim umivaonicima, ali položaj odvoda i oblik zadnje strane keramike takođe moraju odgovarati.

Navojne šipke postavljaju se paralelno i na odgovarajućoj dubini u odnosu na završni zid. Pri montaži umivaonika matice se zatežu ravnomerno. Prekomerno zatezanje može opteretiti keramiku, dok nedovoljno učvršćenje može omogućiti njeno pomeranje.

Montažna ploča za zidnu armaturu

Element poseduje ploču namenjenu pričvršćivanju ugradne zidne armature. Ploča je podesiva po visini i dubini, čime se ugradno telo može precizno postaviti prema zahtevu proizvođača slavine. Konstrukcija ploče predviđena je za instalaciono okruženje iza završne obloge.

Nije svako ugradno telo automatski kompatibilno sa svakim rasporedom pričvršćenja. Pre montaže treba proveriti dimenzije i način učvršćivanja konkretne armature. Ponekad je potrebno koristiti dodatni nosač ili sistemsku ploču koju propisuje proizvođač slavine.

Visina i položaj izliva

Položaj ugradne armature treba odrediti u odnosu na umivaonik koji će se stvarno koristiti. Važni su visina posude, položaj odvoda, dubina umivaonika i mesto na koje mlaz treba da pada. Izliv ne treba usmeravati neposredno na odvodni čep ako takav položaj izaziva prskanje.

Horizontalna osa armature najčešće se usklađuje sa osom umivaonika, osim kada dizajn proizvoda predviđa drugačiji raspored. Sve mere treba zapisati i proveriti pre zatvaranja zida, jer je naknadno pomeranje ugradnog tela složeno.

Dovod hladne i tople vode

Cevi za hladnu i toplu vodu vode se do ugradnog tela armature prema šemi proizvođača. Priključci treba da budu izvedeni bez uvijanja, bočnog opterećenja ili kontakta sa oštrim ivicama okvira. Cevi se pričvršćuju tako da ne prenose vibracije na završni zid.

Pre zatvaranja konstrukcije instalacija se ispituje pod odgovarajućim pritiskom. Posebnu pažnju treba obratiti na spojeve koji će kasnije biti sakriveni. Zid se ne zatvara dok se ne potvrdi nepropusnost svih priključaka i pravilno funkcionisanje ugradnog tela prema postupku koji dozvoljava proizvođač armature.

Odvodno priključno koleno

Element sadrži pripremu za odvodno koleno od PE-HD materijala prečnika približno 50 mm i odgovarajuću zaptivku za priključak umivaonika. Učvršćenje kolena može se podešavati po visini, što omogućava usklađivanje sa položajem odvoda na keramici.

Kanalizaciona cev mora imati odgovarajući pad i ne sme bočno opterećivati zaptivni spoj. Pre zatvaranja zida proveravaju se prohodnost, nepropusnost i tačna udaljenost od završne ravni. Odvodno koleno nije namenjeno kompenzovanju velikog odstupanja pogrešno postavljenog elementa.

Planiranje servisiranja armature

Ugradna armatura mora imati način pristupa funkcionalnim delovima sa vidljive strane, najčešće nakon uklanjanja ručice, rozete ili servisnog poklopca. Pre izbora slavine treba proveriti koje komponente mogu da se menjaju bez otvaranja zida.

Instalaciona zona ne treba da bude blokirana dodatnim profilima ili cevima koje bi onemogućile pristup kroz predviđeni otvor. Uputstvo armature treba sačuvati zajedno sa šiframa rezervnih delova i fotografijama instalacije pre zatvaranja zida.

Oblaganje zida

Nakon ispitivanja vodovodnih i odvodnih instalacija okvir se oblaže odgovarajućim pločama. Obloga mora čvrsto nalegati uz prednju stranu elementa i biti pričvršćena prema pravilima sistema. Otvori za ugradno telo, navojne šipke i odvod izrađuju se prema šablonima i tehničkim merama.

U kupatilskim zonama postavlja se hidroizolacija. Posebno je važno pravilno zaptivanje oko otvora ugradne armature i prodora cevi. Završna keramika ne sme blokirati servisni pristup delu armature koji je predviđen za održavanje.

Montaža umivaonika i završnih delova

Nakon završetka zida montiraju se dekorativni i funkcionalni delovi armature, zatim umivaonik, sifon i odvodna veza. Pre konačnog zatezanja proverava se da li su izliv i umivaonik pravilno centrirani i da li mlaz pada na odgovarajuće mesto u posudi.

Potom se pušta voda i proveravaju armatura, spojevi, odvod i sifon. Ne treba da postoji curenje iza rozete, ispod umivaonika ili u odvodnoj vezi. Svaka nepravilnost rešava se proverom odgovarajuće komponente, a ne prekomernim zatezanjem dekorativnih delova.

Kompatibilnost i zamenska šifra

Šifra 111.493.00.1 predstavlja stariju varijantu koju je u aktuelnom programu zamenila šifra 111.493.00.2. Ovaj podatak može biti koristan prilikom poređenja dokumentacije i traženja odgovarajućeg novijeg artikla. Za trenutni webshop unos zadržava se šifra sa ITIM stranice.

GEBERIT Duofix montažni element 111.493.00.1 namenjen je umivaoniku sa ugradnom zidnom armaturom i pruža podesivu osnovu za keramiku, ugradno telo, dovod i odvod. Precizno merenje, potvrđena kompatibilnost armature i ispitivanje svih skrivenih spojeva predstavljaju najvažnije korake za pravilno izvedenu instalaciju.
