GEBERIT Duofix Basic montažni element za pisoar sa upravljanjem 112–130 cm (111.695.46.5)

Opis

GEBERIT Duofix Basic montažni element za pisoar sa upravljanjem

GEBERIT Duofix Basic montažni element za pisoar sa šifrom 111.695.46.5 predstavlja instalacionu konstrukciju namenjenu ugradnji odgovarajućeg zidnog pisoara i kompatibilnog GEBERIT Basic sistema za upravljanje ispiranjem. Element omogućava organizovanje noseće konstrukcije, dovoda vode, odvodnog priključka, sifona, pričvršćenja keramike i ugradne pripreme za elektronsku upravljačku jedinicu.

ITIM proizvod označava kao univerzalni element visine 112–130 cm, dok se kod pojedinih novijih kataloških varijanti Basic elementi mogu voditi sa nominalnom visinom od 130 cm. Za konkretan artikal zadržava se ITIM naziv i šifra 111.695.46.5. Pre kupovine treba proveriti dostupnu fabričku dokumentaciju i kompatibilnost završnog upravljanja.

Namena za Basic upravljanje pisoarom

Element je projektovan za kombinovanje sa odgovarajućim GEBERIT Basic uređajem za upravljanje pisoarom. Basic upravljanje može koristiti elektronsko aktiviranje i odgovarajuću završnu ploču, u zavisnosti od verzije. Montažni element sadrži potrebnu pripremu za smeštaj funkcionalnih komponenti, ali završna konfiguracija mora biti usklađena sa izabranom upravljačkom jedinicom.

Proizvod nije namenjen svakom sistemu za ispiranje pisoara. Ne treba ga mešati sa elementom za običan nadzidni ispirač, sa skrivenom elektronikom bez vidljive ploče ili sa pisoarom koji ima potpuno integrisano upravljanje u keramici.

Samonoseći čelični okvir

Okvir je izrađen od čelika i zaštićen završnom obradom namenjenom instalacionom okruženju. Njegova funkcija je da prihvati opterećenje pisoara i prenese ga na pod i noseću konstrukciju. Gornji deo okvira ima odgovarajuće tačke za pričvršćivanje i povezivanje sa predzidnim sistemom.

Okvir mora biti pravilno nivelisan i stabilno pričvršćen pre povezivanja instalacija. Ako se konstrukcija pomera, promeniće se i položaj odvoda, dovoda i navojnih šipki. Takve greške je nakon oblaganja zida teško ispraviti.

Visina i dimenzije

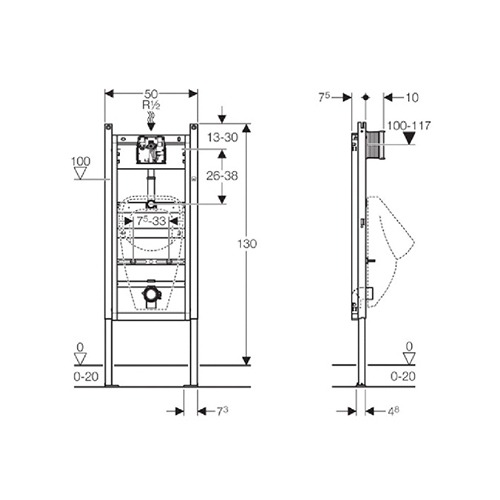

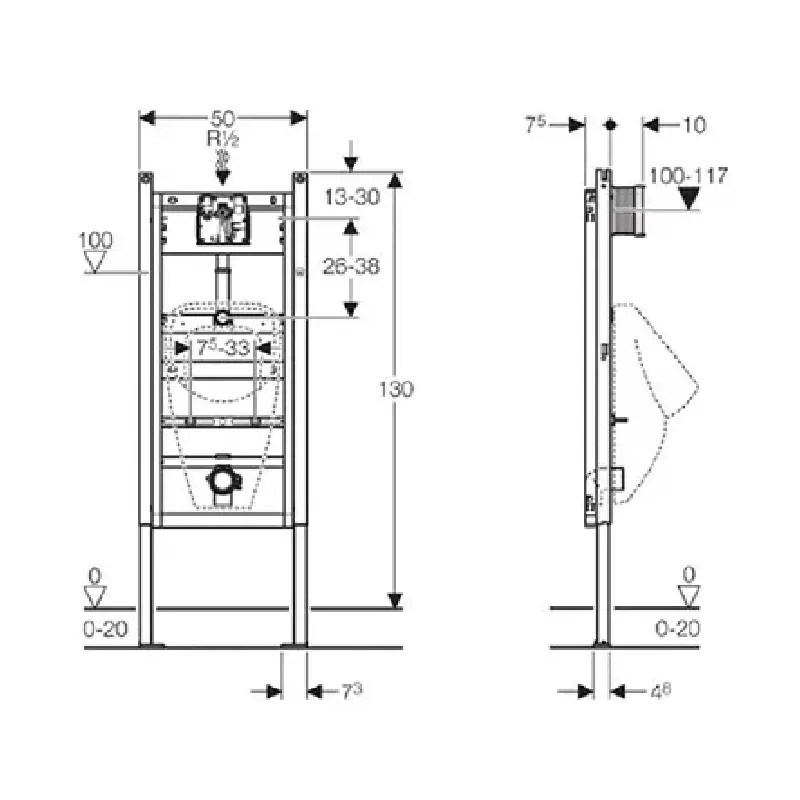

ITIM za proizvod navodi visinu do približno 130 cm, širinu oko 50 cm i dubinu približno 6 cm. Visina postavljanja pisoara prilagođava se kroz položaj pričvršćenja i priključaka, uz referencu na završni pod. Podne pločice, košuljica i drugi slojevi moraju se uračunati pre konačnog fiksiranja.

Kompaktna dubina omogućava ugradnju u odgovarajuće predzidne konstrukcije. Ipak, ukupna završna dubina zida zavisi i od profila, priključaka, zidnih ploča, hidroizolacije, lepka i keramike.

Podesive potporne noge

Pocinkovane potporne noge mogu se prilagođavati konstrukciji poda. Ploče stopa su okretne i omogućavaju uklapanje u odgovarajuće profile i Duofix sistemske šine. Nakon podešavanja visine noge se moraju čvrsto fiksirati.

Podloga mora biti dovoljno stabilna da prihvati opterećenje. Nepravilno oslonjen element može se pomeriti tokom montaže keramike ili korišćenja pisoara.

Podešavanje pričvršćenja pisoara

Pričvršćenja za pisoar mogu se podešavati po širini i visini. To omogućava usklađivanje sa različitim kompatibilnim modelima keramike. Tačan razmak uzima se iz tehničkog crteža odabranog pisoara.

Navojne šipke se postavljaju paralelno i na pravilnoj udaljenosti od završne ravni zida. Pri konačnoj montaži matice se zatežu ravnomerno kako se keramika ne bi napregla ili oštetila.

Dovod vode

Element uključuje pripremu dovoda vode za Basic upravljanje. Učvršćenje dovodnog voda može se podešavati po visini, što olakšava usklađivanje sa instalacijom i položajem upravljačkog ventila. Priključci moraju biti izvedeni bez uvijanja i naprezanja cevi.

Pre oblaganja zida dovod se ispituje na nepropusnost i potreban pritisak. Zvanični podaci za srodne Basic elemente navode radni raspon pritiska od približno 1 do 8 bar i protok oko 0,18 l/s sa ograničivačem, odnosno do oko 0,30 l/s bez ograničivača. Konačno podešavanje zavisi od upravljačke jedinice i pisoara.

Ugradna priprema za upravljanje

U okviru se nalazi zona za montažu ugradne elektronike, ventila i završnog seta kompatibilnog Basic upravljanja. Građevinska zaštita čuva otvor tokom oblaganja i postavljanja pločica. Zaštita se skraćuje ili obrađuje u skladu sa završnom ravni zida.

Otvor se ne sme trajno zatvoriti, jer kroz njega mora biti moguć servis elektronike i ventila. Završna ploča istovremeno zatvara otvor i omogućava pristup funkcionalnim komponentama.

Električno ili baterijsko upravljanje

U zavisnosti od izabranog Basic uređaja upravljanje može koristiti mrežno ili baterijsko napajanje. Ako se planira mrežna verzija, električna instalacija mora biti pripremljena pre zatvaranja zida. Radove na mrežnom napajanju treba da izvede kvalifikovani električar.

Baterijska verzija ne zahteva isti mrežni priključak, ali baterijski odeljak mora ostati dostupan za zamenu. Nije preporučljivo odlagati odluku o vrsti upravljanja do trenutka kada je zid već zatvoren, jer se potrebna priprema može razlikovati.

Odvodno koleno i sifon

Priključno koleno od PE-HD materijala omogućava povezivanje pisoara sa kanalizacionom instalacijom. Koleno se može podešavati po visini i zvučno je izolovano. U sklopu konfiguracije predviđen je i odgovarajući sifon sa zaptivkom prema pisoaru.

Položaj odvoda mora odgovarati izabranom modelu keramike. Cevi treba postaviti sa odgovarajućim padom, bez kontra-nagiba i naprezanja. Pre zatvaranja zida proveravaju se zaptivke i prolaz vode.

Spoj dovodne cevi sa pisoarom

Element uključuje pripremu spojne cevi između dovodnog voda i pisoara. Spoj mora odgovarati priključku keramike i obezbediti usmereno ispiranje posude. Neodgovarajući položaj može dovesti do prskanja, slabog ispiranja ili curenja iza pisoara.

Pre konačne montaže keramike proverava se da li su zaptivke pravilno postavljene i neoštećene. Podmazivanje ili montažna sredstva koriste se samo ako su predviđeni uputstvom proizvođača.

Kompatibilnost sa pisoarom

Element nije pogodan za svaku keramiku. ITIM navodi da nije namenjen pisoarima sa raspršivačem, pa tu razliku treba uzeti u obzir. Tehnički crtež pisoara mora odgovarati položaju dovoda, odvoda i pričvršćenja.

Takođe treba proveriti da li je odabrani pisoar predviđen za Basic upravljanje i odgovarajući način dovoda vode. Kombinovanje delova bez potvrđene kompatibilnosti može otežati montažu ili onemogućiti pravilan rad ispiranja.

Oblaganje zida

Nakon završetka ispitivanja instalacija okvir se oblaže odgovarajućim pločama. Otvori za navojne šipke, dovod, odvod i upravljačku kutiju izrađuju se prema šablonu ili tehničkom crtežu. Završna površina mora biti ravna.

U vlažnim prostorima primenjuje se hidroizolacija. Posebna pažnja posvećuje se prodorima oko priključaka. Građevinska zaštita upravljačkog otvora ostaje na mestu do završetka grubih radova.

Montaža i puštanje u rad

Nakon završetka zida postavljaju se upravljačka jedinica, ventil, završna ploča i pisoar. Zatim se proveravaju detekcija ili ručno aktiviranje, protok, vreme ispiranja, zaptivenost i odvod. Podešavanje se vrši prema uputstvu konkretnog Basic upravljanja.

Preveliki protok može izazvati prskanje, dok premali protok može ostaviti posudu nedovoljno ispranom. Podešavanje treba uskladiti sa keramikom i raspoloživim pritiskom vode.

Servisiranje

Elektronika, baterije, ventil i drugi funkcionalni delovi moraju biti dostupni kroz predviđeni otvor. Završnu ploču ne treba lepiti ili zatvarati trajnim zaptivačem. Kod kvara prvo se proveravaju napajanje, senzor, ventil, dovod i podešavanja.

GEBERIT Duofix Basic montažni element za pisoar 111.695.46.5 predstavlja pripremljen instalacioni sistem za kompatibilnu keramiku i Basic upravljanje. Njegova funkcionalnost zavisi od pravilnog izbora upravljačke jedinice, precizne montaže, potvrđene kompatibilnosti i dostupnosti svih servisnih komponenti.
