GEBERIT Duofix univerzalni montažni element za pisoar 112–130 cm (111.620.00.1)

Opis

GEBERIT Duofix univerzalni montažni element za pisoar

GEBERIT Duofix univerzalni montažni element za pisoar sa šifrom 111.620.00.1 predstavlja čeličnu instalacionu konstrukciju namenjenu pripremi dovoda, odvoda, pričvršćenja i odgovarajućeg sistema upravljanja za kompatibilni zidni pisoar. Element ima podesivu visinu u rasponu od približno 112 do 130 cm, što omogućava prilagođavanje različitim modelima keramike i projektovanim visinama ugradnje.

Izraz univerzalni ne znači da element bez provere odgovara svakom pisoaru i svakom načinu ispiranja. Univerzalnost se odnosi na široke mogućnosti podešavanja priključaka i pričvršćenja. Pre kupovine treba proveriti tehnički crtež pisoara, tip dovoda, položaj odvoda i završno upravljanje ispiranjem.

Primena u Duofix sistemu

Element je namenjen instalacionim zidovima i predzidnim konstrukcijama izvedenim prema pravilima Duofix sistema. Može se uklopiti u odgovarajuće metalne ili drvene konstrukcije i sistemske šine, u zavisnosti od konkretnog projekta. Stabilnost se postiže pravilnim oslanjanjem na pod i pričvršćivanjem za zid ili sistemsku konstrukciju.

Okvir preuzima opterećenje pisoara i prenosi ga na noseće delove građevinske konstrukcije. Završne zidne ploče služe kao obloga i ne treba da budu jedini nosač sanitarne keramike.

Podesiva visina

Raspon od 112 do 130 cm omogućava prilagođavanje ukupne visine elementa i položaja komponenti. Konačna visina pisoara određuje se prema završnom podu i potrebama objekta. U javnim prostorima visina može biti deo projektnih zahteva, dok se u privatnim kupatilima prilagođava korisnicima i rasporedu instalacija.

Pre montaže obeležavaju se završni pod, osa pisoara i položaj priključaka. Ako završni slojevi poda još nisu izvedeni, njihova debljina mora se uračunati kako sanitarija ne bi završila na pogrešnoj visini.

Čelična noseća konstrukcija

Samonoseći okvir izrađen je od čelika i predviđen za ugradnju iza završne obloge. Površinska zaštita okvira doprinosi njegovoj pogodnosti za instalaciono okruženje, ali element ne treba ostavljati dugotrajno izložen vodi ili agresivnim građevinskim hemikalijama.

Sve tačke pričvršćivanja moraju biti pravilno zategnute. Ako se okvir pomera pre oblaganja, pomeraće se i priključci i sanitarija. Stabilnost se proverava pre povezivanja cevi i ponovo pre zatvaranja zida.

Podesive noge i stope

Potporne noge omogućavaju nivelisanje elementa i prilagođavanje konstrukciji poda. Stope treba pravilno postaviti na čvrstu podlogu ili sistemsku šinu. Nakon nivelisanja noge se fiksiraju prema uputstvu kako se visina ne bi promenila tokom radova.

Dubina stopa i način njihovog okretanja mogu omogućiti uklapanje u odgovarajuće profile. Tačan način montaže bira se prema konstrukciji zida, a ne samo prema raspoloživom prostoru.

Pričvršćenja za pisoar

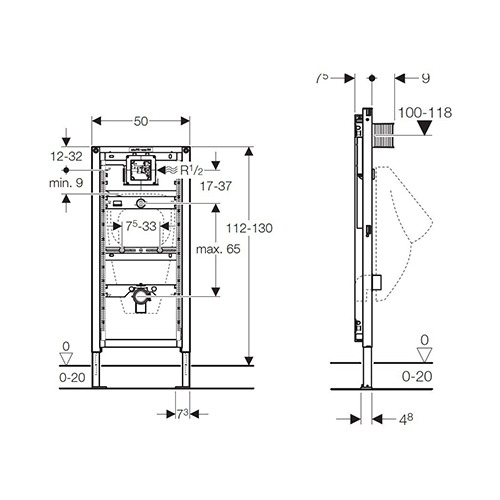

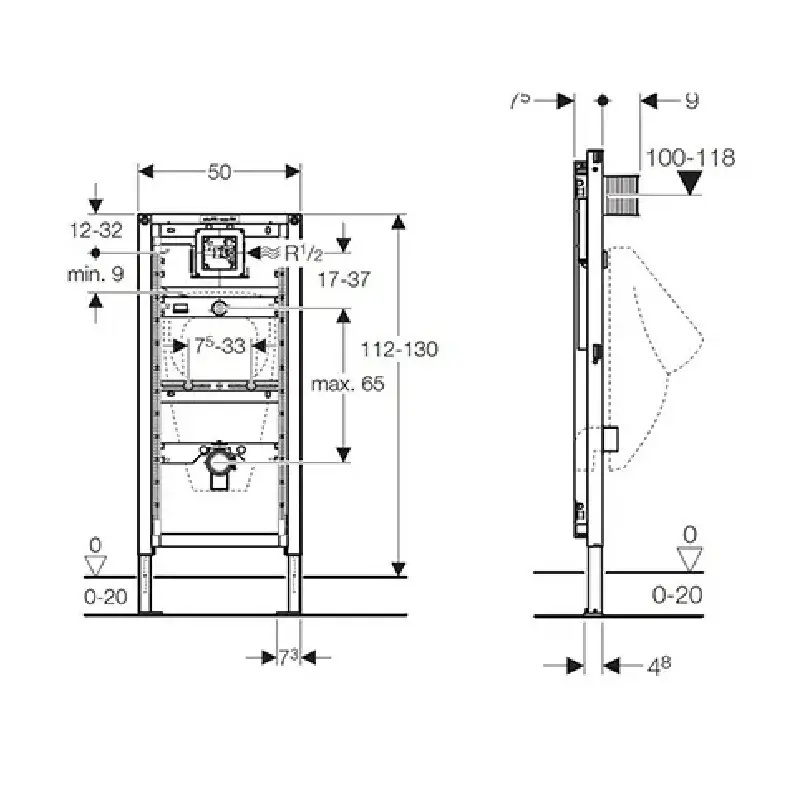

Pričvrsne šipke i nosači mogu se podešavati po visini i širini kako bi odgovarali kompatibilnoj keramici. Rastojanje se preuzima iz tehničkog crteža pisoara. Vizuelno merenje na samoj keramici nije dovoljno precizno za skriveni instalacioni rad.

Navojne šipke moraju biti paralelne i pravilno izvučene kroz završni zid. Prekratke šipke otežavaju montažu, dok predugačke mogu zahtevati naknadno skraćivanje. Pri zatezanju keramike primenjuje se ravnomerna sila.

Dovod vode

Element omogućava pripremu i podešavanje dovoda vode za odgovarajući sistem ispiranja pisoara. Položaj dovoda zavisi od toga da li se koristi pneumatsko, elektronsko, ručno ili drugo kompatibilno upravljanje. Zato se završna upravljačka jedinica bira pre zatvaranja zida.

Dovodni spoj se ispituje na pritisak i nepropusnost dok je još vidljiv. Cevi se pričvršćuju tako da ne prenose vibracije i mehaničko opterećenje na priključak. Nakon ispitivanja otvori se štite građevinskim čepovima.

Odvod i sifon

Podesivo priključno koleno omogućava povezivanje pisoara sa kanalizacionom instalacijom. Zvučna izolacija priključka može smanjiti direktan prenos zvuka na okvir i zidnu konstrukciju. Položaj kolena mora odgovarati izlazu konkretnog pisoara.

Sifon i odvod moraju omogućiti pravilan protok i održavanje vodenog zatvarača. Neodgovarajući pad cevi, zategnuta zaptivka ili pogrešna visina mogu izazvati neprijatan miris, curenje ili loše pražnjenje posude.

Izbor upravljanja ispiranjem

Univerzalni element predstavlja osnovu za kompatibilno upravljanje pisoarom, ali završni upravljački sistem ne treba pretpostaviti. Mogu postojati pneumatske tipke, elektronske jedinice, skrivena upravljanja ili druga rešenja. Svako od njih zahteva odgovarajući ugradni set i priključke.

Elektronsko upravljanje može zahtevati mrežno ili baterijsko napajanje, elektroinstalacionu pripremu i odgovarajuću ugradnu kutiju. Pneumatsko upravljanje zahteva odgovarajuće crevo i ventil. Sve komponente se usklađuju pre zatvaranja zida.

Kompatibilnost sa keramikom

Element se može prilagoditi različitim pisoarima, ali se kompatibilnost proverava prema razmaku kačenja, visini dovoda, položaju odvoda i načinu ispiranja. Posebnu pažnju treba obratiti na pisoare sa raspršivačem, integrisanim upravljanjem ili specifičnim zadnjim priključkom.

U slučaju kombinovanja sa keramikom drugog proizvođača treba imati tehnički crtež i proveriti sve priključne mere. Sama oznaka „zidni pisoar“ nije dovoljna za siguran izbor.

Priprema završnog zida

Nakon uspešnog ispitivanja cevi konstrukcija se oblaže odgovarajućim pločama. Otvori za šipke, dovod, odvod i upravljanje izvode se precizno. Preveliki otvori mogu oslabiti završnu površinu ili otežati zaptivanje.

U vlažnim prostorima primenjuje se odgovarajuća hidroizolacija. Prodori kroz hidroizolaciju obrađuju se manžetnama ili drugim elementima sistema. Završna površina mora biti ravna kako bi pisoar pravilno nalegao.

Montaža pisoara

Nakon završetka zida priključuju se dovod i odvod, postavlja keramika i ravnomerno zatežu pričvršćenja. Pre konačnog zatezanja proverava se nivelacija pisoara. Kontakt keramike sa zidom treba da bude ravnomeran.

Zatim se ispituju ispiranje, protok, odvod i svi dostupni spojevi. Voda ne sme curiti iza keramike. Ako je protok prevelik ili premali, podešavanje se obavlja na upravljačkom ventilu u skladu sa tehničkim zahtevima pisoara.

Servisni pristup

Način servisiranja zavisi od izabranog upravljanja. Kod skrivenih jedinica pristup se ostvaruje kroz predviđeni revizioni otvor ili uklanjanjem završne ploče. Odvodni priključak postaje dostupan nakon skidanja pisoara.

Prilikom projektovanja treba izbegavati trajno zatvaranje servisnih komponenti. Elektronika, ventili i spojni elementi moraju ostati dostupni u meri koju zahteva proizvođač.

Primena u različitim objektima

Element je pogodan za privatne, poslovne i javne sanitarne prostore kada projekat zahteva zidni pisoar i skriveno vođenje instalacija. U objektima sa većom frekvencijom korišćenja posebno su važni izbor upravljanja, mogućnost servisiranja i pravilno podešen protok.

GEBERIT Duofix univerzalni montažni element za pisoar 111.620.00.1 pruža prilagodljivu osnovu za ugradnju, ali konačna funkcionalnost zavisi od izabrane keramike, dovoda, odvoda i upravljačkog sistema. Precizno planiranje i stručna montaža ključni su za pouzdan završni rezultat.
