Opis

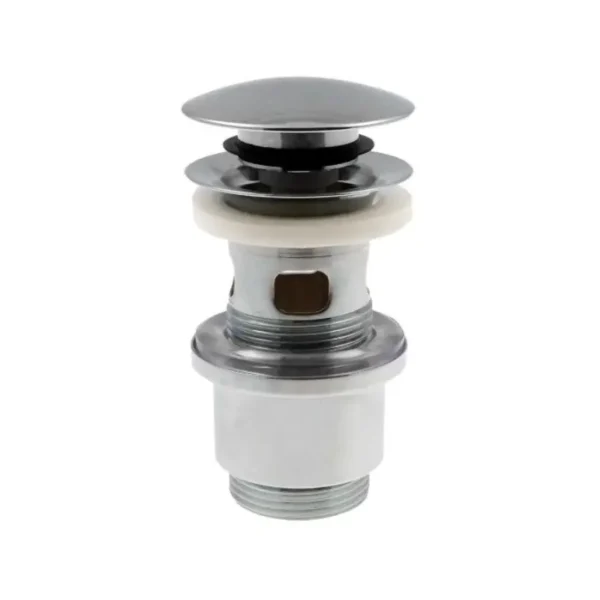

Herz Unitas Klik-Klak odvodni ventil za lavabo sa prelivom G 1¼″ hrom UH16006

Gornji odvodni ventil za lavabo

Herz Unitas UH16006 je gornji deo odvodnog sklopa koji se ugrađuje direktno u otvor lavaboa. Njegova funkcija je da prihvati vodu iz keramičke posude, omogući zatvaranje i otvaranje odvoda i prosledi vodu prema zasebno postavljenom sifonu.

Osnovne funkcije proizvoda su:

• povezivanje odvodnog otvora lavaboa sa sifonom
• zatvaranje odvoda radi zadržavanja vode
• otvaranje odvoda radi pražnjenja lavaboa
• prihvat vode iz prelivnog kanala
• upravljanje odvodom bez poluge na slavini
• dekorativno završavanje odvodnog otvora

Model UH16006 nije kompletan sifon sa donjim vodenim zatvaračem i odvodnom cevi prema zidu. Donji sifon kupuje se zasebno.

Klik-Klak mehanizam

Klik-Klak sistem omogućava upravljanje odvodom neposrednim pritiskom na gornji poklopac.

Način rada:

• prvi pritisak zatvara odvod
• voda ostaje u posudi lavaboa
• drugi pritisak otvara odvod
• voda protiče prema donjem sifonu
• dodatna poluga ili upravljačka sajla nisu potrebne

Ovakva konstrukcija omogućava korišćenje sa slavinama koje nemaju ugrađenu polugu za podizanje i spuštanje odvodnog čepa.

Poklopac treba pritiskati ravnomerno i po sredini. Udarci, alat i prekomerna sila mogu oštetiti mehanizam ili završnu obradu.

Izvedba za lavabo sa prelivom

Međunarodna stranica proizvođača model 16006 opisuje kao Klik-Klak odvodni ventil za lavabo sa prelivom. To znači da telo ventila ima konstrukciju koja omogućava prihvat vode iz prelivnog kanala sanitarne keramike.

Za pravilan rad potrebno je da:

• lavabo ima fabrički izveden preliv
• telo ventila odgovara konstrukciji prelivnog kanala
• bočni otvori budu pravilno poravnati
• zaptivke budu pravilno postavljene
• prelivni kanal ostane prohodan
• spoj prema sifonu bude pravilno izveden

Model UH16006 prvenstveno je namenjen lavabou sa prelivom. Za lavabo bez preliva treba izabrati odvodni ventil namenjen takvoj konstrukciji.

Standardni priključak G 1¼″

Priključna dimenzija proizvoda je G 1¼″, odnosno 5/4″. Ovaj standardni priključak omogućava povezivanje sa odgovarajućim sifonom za lavabo.

Ventil se može povezati sa kompatibilnim:

• čašastim sifonom
• cevnim sifonom
• dekorativnim sifonom
• sifonom sa cilindričnom bocom
• prostorno štedljivim sifonom
• drugim sifonom sa priključkom G 1¼″

Pre kupovine donjeg sifona treba proveriti:

• ulaznu priključnu dimenziju
• raspoloživu visinu ispod lavaboa
• položaj zidnog kanalizacionog priključka
• prostor unutar kupatilskog ormarića
• mogućnost pristupa radi održavanja
• završnu obradu sifona ako ostaje vidljiv

Hromirana završna obrada

Model UH16006 izveden je sa hromiranim vidljivim poklopcem. Sjajna metalna površina omogućava usklađivanje sa slavinama, sifonima i ostalim kupatilskim elementima u hromiranoj završnoj obradi.

Može se kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranim dekorativnim sifonom
• belim sjajnim lavaboom
• belim mat lavaboom
• crnim ili sivim lavaboom
• kupatilskom galanterijom u hromu
• ogledalom sa metalnim detaljima
• radnom pločom od kamena ili drvnog dekora

Pošto poklopac ostaje vidljiv unutar lavaboa, njegova završna obrada utiče na izgled cele umivaoničke zone.

Primena kod zidnog lavaboa

UH16006 može se koristiti sa kompatibilnim zidnim lavaboom koji ima prelivni kanal.

Pre ugradnje treba proveriti:

• prečnik odvodnog otvora
• debljinu keramičkog dela
• položaj prelivnog kanala
• raspoloživu dužinu tela ventila
• pristup donjoj strani lavaboa
• priključak donjeg sifona
• prostor za zaptivne i navojne elemente
• mogućnost pravilnog centriranja poklopca

Kod vidljive instalacije preporučljivo je koristiti sifon sa usklađenom hromiranom završnom obradom.

Primena kod lavaboa na ormariću

Ventil se može ugraditi i u lavabo postavljen na kupatilski ormarić.

Potrebno je proveriti:

• položaj fioka
• prostor za sifon
• pristup donjem delu ventila
• debljinu keramike i radne ploče
• položaj zidnog odvoda
• mogućnost demontaže radi čišćenja
• kompatibilnost ventila i sifona

Kod lavaboa postavljenog na radnu ploču treba proveriti da li je navojno telo ventila dovoljno dugo za konkretnu konstrukciju.

Razlika između ventila i sifona

UH16006 se u katalozima komercijalno može nazivati „sifon Klik-Klak“, ali tehnički predstavlja gornji odvodni ventil, a ne kompletan donji sifonski sklop.

Kompletan odvod lavaboa obično čine:

• Klik-Klak ventil UH16006
• pripadajuće zaptivke
• priključak G 1¼″
• zasebni donji sifon
• horizontalna odvodna cev
• kanalizacioni priključak u zidu

Donji sifon zadržava vodu i formira vodeni zatvarač koji smanjuje prolazak neprijatnih mirisa iz kanalizacije.

Montaža u odvodni otvor

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru ravnosti kontaktne površine
• postavljanje gornjeg zaptivnog elementa
• umetanje tela ventila
• poravnanje sa prelivnim kanalom
• postavljanje donje zaptivke
• ravnomerno zatezanje navojnog spoja
• povezivanje sa sifonom G 1¼″
• proveru Klik-Klak mehanizma
• puštanje vode
• proveru preliva
• kontrolu nepropusnosti

Navoj treba prvo pravilno započeti rukom. Prekomerno pritezanje može deformisati zaptivke ili izazvati naprezanje keramičkog lavaboa.

Poravnanje sa prelivnim kanalom

Telo ventila treba postaviti tako da voda iz prelivnog kanala može nesmetano da prolazi prema odvodu.

Nepravilno postavljanje može izazvati:

• blokiranje prelivnog kanala
• sporije oticanje vode
• zadržavanje vode unutar keramike
• nepravilno naleganje zaptivki
• curenje sa donje strane lavaboa
• otežano povezivanje sa sifonom

Pre konačnog zatezanja treba proveriti orijentaciju bočnih otvora ventila.

Provera rada Klik-Klak mehanizma

Nakon montaže treba proveriti:

• da li se poklopac slobodno pomera
• da li prvi pritisak potpuno zatvara odvod
• da li drugi pritisak potpuno otvara odvod
• da li voda slobodno otiče
• da li ventil zadržava vodu kada je zatvoren
• da li poklopac pravilno naleže

Ako se mehanizam otežano kreće, potrebno je proveriti da li je pravilno sastavljen i da li su prisutne naslage ili nečistoće.

Provera nepropusnosti

Nakon povezivanja sa sifonom treba proveriti:

• spoj ventila i lavaboa
• gornju zaptivnu površinu
• donju zaptivku
• navojno telo
• spoj sa sifonom G 1¼″
• prolaz vode iz prelivnog kanala
• zadržavanje vode u zatvorenom položaju
• protok u otvorenom položaju

Proveru treba obaviti pri kontinuiranom protoku, sa zatvorenim ventilom i prilikom pražnjenja napunjenog lavaboa.

Održavanje Klik-Klak ventila

Tokom korišćenja na ventilu se mogu zadržavati:

• kamenac
• ostaci sapuna
• dlake
• pasta za zube
• kozmetički preparati
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• čišćenje prostora oko poklopca
• uklanjanje dlaka i naslaga
• ispiranje mlakom vodom
• proveru slobodnog kretanja mehanizma
• proveru zaptivanja
• kontrolu protoka
• povremenu proveru spoja sa sifonom

Za čišćenje ne treba koristiti igle, noževe, metalne četke ili druga oštra pomagala.

Čišćenje hromirane površine

Za održavanje se preporučuju:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Sredstvo za čišćenje preporučljivo je naneti na krpu, a ne direktno na poklopac ventila.

EAN kod i identifikacija proizvoda

Aktuelni prodajni cenovnik navodi:

• fabričku oznaku: 16006
• EAN kod: 3838963160069
• naziv artikla: sifon Klik-Klak.

U skladu sa internim označavanjem Herz Unitas proizvoda, u naslovima, opisima i meta podacima koristi se šifra:

UH16006

Sadržaj isporuke

Isporuka obuhvata:

• Herz Unitas Klik-Klak ventil UH16006
• Klik-Klak mehanizam
• hromirani vidljivi poklopac
• telo odvodnog ventila za lavabo sa prelivom
• spojne i zaptivne elemente prema fabričkom pakovanju

U isporuku nisu uključeni:

• donji sifon
• horizontalna odvodna cev
• lavabo
• slavina
• kanalizacioni priključak
• dodatne redukcije
• alat za montažu
