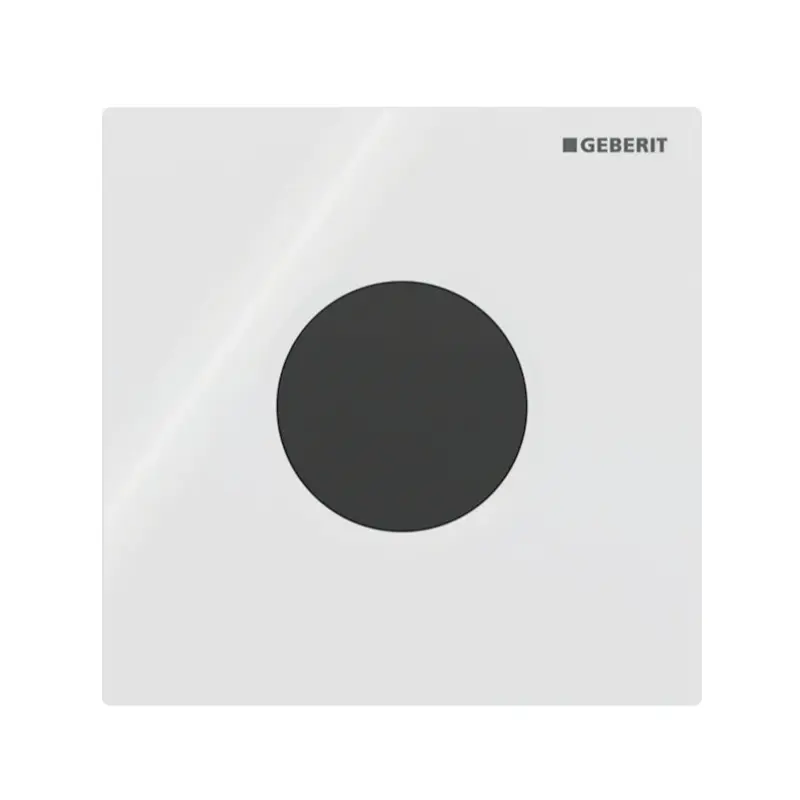

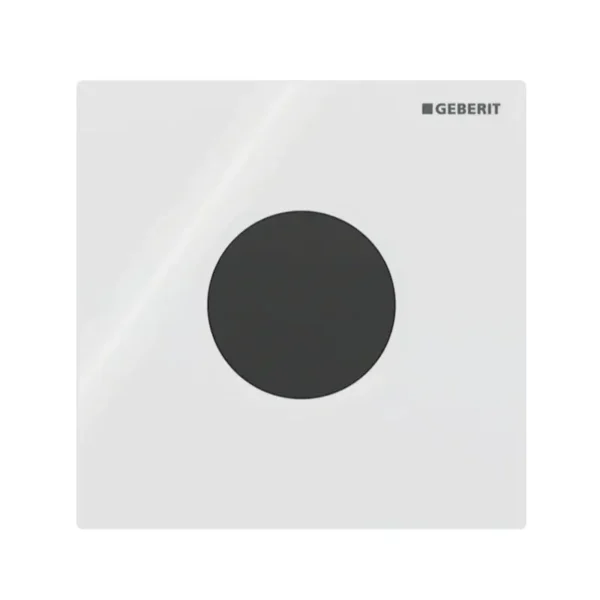

Geberit Tip 01 senzorska tipka za pisoar bela sjajna (116.021.11.5)

Opis

Geberit Tip 01 senzorska tipka za pisoar bela sjajna 116.021.11.5

Geberit Tip 01 senzorska tipka za pisoar

Geberit Tip 01 116.021.11.5 predstavlja senzorsku tipku za automatsko ispiranje pisoara, opremljenu infracrvenim senzorom koji omogućava beskontaktno aktiviranje vode nakon korišćenja sanitarnog elementa.

Model je namenjen ugradnji u odgovarajuće Geberit instalacione sisteme za pisoare sa čeonim aktiviranjem, a posebno je pogodan za sanitarne prostore u kojima su važni higijena, kontrolisana potrošnja vode i pouzdano automatsko ispiranje.

Fabrička šifra proizvoda je:

116.021.11.5

Serija:

Geberit Tip 01

Spoljne dimenzije pokrivne ploče iznose:

130 × 130 mm.

Senzorska tipka izrađena je od livenog cinka, sa alpsko belom sjajnom završnom obradom i karakterističnim okruglim senzorskim oknom.

Uređaj koristi mrežno napajanje i poseduje elektronsku upravljačku jedinicu koja omogućava podešavanje vremena ispiranja, intervalnog režima, predispiranja i drugih funkcija putem kompatibilnih Geberit sistema.

Automatsko ispiranje pomoću infracrvenog senzora

Osnovna funkcija modela Geberit Tip 01 116.021.11.5 jeste automatsko aktiviranje ispiranja pomoću infracrvenog senzora.

Senzor registruje prisustvo korisnika ispred pisoara i prati njegovo zadržavanje u zoni detekcije.

Nakon završetka korišćenja, elektronska upravljačka jedinica aktivira elektromagnetni ventil koji omogućava prolaz vode kroz instalaciju.

Ispiranje se završava automatski, prema prethodno podešenom vremenu trajanja ciklusa.

Ovakav način rada eliminiše potrebu za fizičkim pritiskanjem tipke.

Beskontaktno aktiviranje posebno je značajno u javnim sanitarnim prostorima, gde isti uređaj tokom dana koristi veliki broj ljudi.

Samopodešavajući infracrveni senzor

Geberit Tip 01 koristi infracrveni senzor sa funkcijom automatskog prilagođavanja.

Elektronski sistem omogućava preciznu registraciju korisnika i prilagođavanje detekcije uslovima ugradnje.

Senzor poseduje i funkciju potiskivanja pozadine, koja pomaže u razlikovanju korisnika od nepokretnih predmeta i površina iza njega.

Ova tehnologija smanjuje mogućnost nepotrebnog aktiviranja vode usled prisustva drugih elemenata u prostoru.

Senzorska tipka namenjena je automatskom upravljanju ispiranjem bez ručne komande.

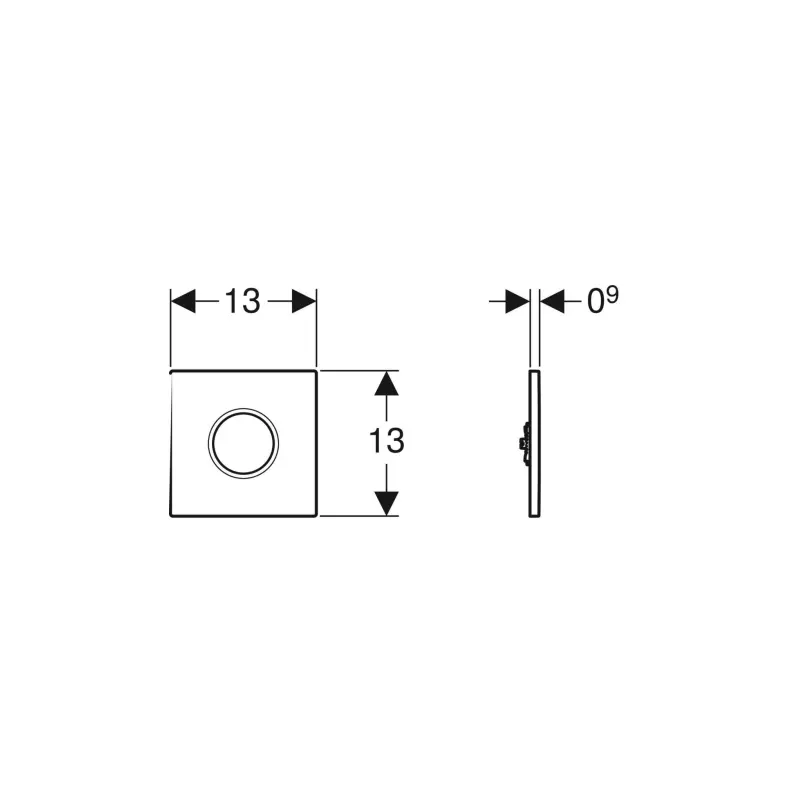

Dimenzije senzorske tipke 13 × 13 cm

Spoljne dimenzije modela iznose:

130 × 130 mm

odnosno:

13 × 13 cm.

Kvadratna pokrivna ploča ima centralno postavljeno okruglo infracrveno senzorsko okno.

Kompaktne dimenzije omogućavaju postavljanje senzorske tipke iznad pisoara, u okviru odgovarajućeg Geberit instalacionog sistema.

Pokrivna ploča zatvara pristupni otvor instalacije i omogućava uredan izgled završne zidne površine.

Dimenzije su prilagođene odgovarajućim Geberit montažnim okvirima za elektronsko ispiranje pisoara.

Bela sjajna završna obrada

Geberit Tip 01 116.021.11.5 izrađena je u boji:

alpsko bela – sjajna.

Bela pokrivna ploča omogućava vizuelno uklapanje sa različitim vrstama keramičkih pisoara i ostale sanitarne opreme.

Sjajna površina daje tipki čist, jednostavan izgled, dok okruglo infracrveno okno predstavlja centralni funkcionalni element.

Bela završna obrada može se kombinovati sa svetlim, tamnim i dekorativnim zidnim pločicama.

Pokrivna ploča od livenog cinka

Pokrivna ploča modela Geberit Tip 01 izrađena je od:

cinka livenog pod pritiskom.

Ovaj materijal omogućava izradu čvrstih i precizno oblikovanih metalnih komponenti.

Konstrukcija je prilagođena svakodnevnoj upotrebi u sanitarnim prostorima, uključujući objekte sa povećanom frekvencijom korišćenja.

Metalno telo pokrivne ploče daje potrebnu stabilnost, dok završna obrada obezbeđuje ujednačen spoljašnji izgled.

Senzorska tipka poseduje i sigurnosni element za pričvršćivanje pokrivne ploče, koji je deo montažnog sistema.

Mrežno napajanje 110–240 V AC

Model 116.021.11.5 koristi:

mrežno električno napajanje.

Nominalni napon iznosi:

110–240 V AC.

Mrežna frekvencija:

50–60 Hz.

Radni napon elektronskog sistema:

4,5 V DC.

U kompletu se nalazi odgovarajući mrežni adapter koji omogućava napajanje elektronske upravljačke jedinice.

Senzorska tipka je predviđena za trajno povezivanje sa električnom instalacijom i ne koristi baterije kao osnovni izvor napajanja.

Nakon pravilnog povezivanja na električnu mrežu uređaj je spreman za rad.

Stepen zaštite IP45

Geberit Tip 01 poseduje:

IP45 stepen zaštite.

Oznaka IP45 odnosi se na zaštitu elektronskog uređaja od prodora čvrstih stranih tela većih od 1 mm i mlazova vode prema odgovarajućim ispitnim uslovima.

Ovaj stepen zaštite važan je za elektronsku opremu koja se koristi u sanitarnim prostorima, gde može biti prisutna povećana vlažnost.

Montaža i povezivanje uređaja moraju se izvesti prema tehničkom uputstvu proizvođača.

Radni pritisak vode 1–8 bar

Geberit Tip 01 116.021.11.5 namenjena je radu pri pritisku vode u rasponu:

1–8 bar.

Minimalni dozvoljeni radni pritisak iznosi:

1 bar.

Maksimalni radni pritisak:

8 bar.

Proizvođač dodatno navodi:

• Maksimalni ispitni pritisak vode: 16 bar

• Maksimalni ispitni pritisak vazduha ili inertnog gasa: 3 bar

Ispitne vrednosti predstavljaju parametre za odgovarajuće postupke ispitivanja i nisu dozvoljeni opseg pritiska tokom redovnog rada sistema.

Maksimalna temperatura vode 30 °C

Maksimalna dozvoljena temperatura dovodne vode iznosi:

30 °C.

Senzorska tipka namenjena je upravljanju vodom za ispiranje pisoara, uz korišćenje odgovarajuće vodovodne instalacije.

Prilikom povezivanja neophodno je obezbediti da temperatura vode ostane u granicama tehničkih zahteva proizvođača.

Podesivo vreme ispiranja od 1 do 15 sekundi

Jedna od važnih mogućnosti modela Geberit Tip 01 jeste podešavanje trajanja ispiranja.

Vreme ispiranja može se podesiti u rasponu:

1–15 sekundi.

Fabrički podešeno trajanje iznosi:

7 sekundi.

Ova funkcija omogućava prilagođavanje potrošnje vode karakteristikama povezanog pisoara i instalacionog sistema.

Kraće vreme otvaranja elektromagnetnog ventila može smanjiti količinu utrošene vode, dok duži ciklus omogućava produženo ispiranje.

Odgovarajuće podešavanje određuje se prema uslovima instalacije i zahtevima za pravilno funkcionisanje pisoara.

Podesivo vreme detekcije korisnika

Senzorska tipka omogućava podešavanje vremena tokom kojeg infracrveni senzor mora da registruje korisnika.

Opseg podešavanja iznosi:

3–15 sekundi.

Fabričko podešavanje:

7 sekundi.

Podešavanjem vremena detekcije sistem može razlikovati stvarno korišćenje pisoara od kratkotrajnog prolaska osobe ispred senzora.

Na taj način smanjuje se mogućnost nepotrebnog aktiviranja ispiranja.

Intervalno automatsko ispiranje

Geberit Tip 01 116.021.11.5 poseduje funkciju intervalnog automatskog ispiranja.

Interval se može podesiti od:

1 do 168 sati.

Fabrički interval iznosi:

24 sata.

Ova funkcija omogućava povremeno aktiviranje ispiranja i kada pisoar nije korišćen u određenom vremenskom periodu.

Intervalni režim posebno je praktičan u sanitarnim prostorima sa promenljivom učestalošću korišćenja.

Elektronska upravljačka jedinica aktivira ispiranje prema prethodno definisanom vremenskom programu.

Podesivo trajanje intervalnog ispiranja

Pored vremena između automatskih ispiranja, moguće je podesiti i trajanje samog intervalnog ciklusa.

Opseg podešavanja:

3–180 sekundi.

Fabrički podešeno trajanje:

5 sekundi.

Ova funkcija omogućava prilagođavanje periodičnog ispiranja prema karakteristikama instalacije i potrebama održavanja.

Intervalno ispiranje predstavlja dodatnu mogućnost upravljanja sistemom, nezavisno od standardnog aktiviranja nakon korišćenja pisoara.

Dinamičko prilagođavanje ispiranja

Model Geberit Tip 01 podržava dinamičko prilagođavanje vremena ispiranja.

Ova funkcija omogućava elektronskom sistemu da prilagodi režim ispiranja u zavisnosti od učestalosti korišćenja pisoara.

Dinamičko upravljanje posebno je korisno u prostorima u kojima se broj korisnika menja tokom dana.

U periodima intenzivnog korišćenja sistem može primenjivati odgovarajući režim koji doprinosi smanjenju nepotrebne potrošnje vode.

Funkcija se podešava preko kompatibilnog Geberit upravljačkog sistema.

Hibridni režim za uštedu vode

Senzorska tipka poseduje mogućnost aktiviranja:

hibridnog režima rada.

Ovaj režim omogućava prilagođavanje učestalosti ispiranja sa ciljem smanjenja potrošnje vode.

Hibridno upravljanje namenjeno je instalacijama kod kojih je potrebno uskladiti higijenske zahteve sa racionalnim korišćenjem vode.

Režim je podesiv i može se prilagoditi potrebama konkretnog objekta.

Mogućnost ispiranja sa 0,5 litara vode

Geberit za ovaj model navodi mogućnost smanjenja količine vode na:

0,5 litara po ispiranju.

Ova vrednost može se postići odgovarajućim podešavanjem regulacionog vijka kompatibilnog instalacionog seta.

Stvarna količina vode zavisi od radnog pritiska, protoka, trajanja ispiranja i podešavanja instalacionog sistema.

Zbog toga 0,5 litara predstavlja moguću vrednost odgovarajuće podešenog sistema, a ne fiksnu potrošnju svakog pojedinačnog ispiranja.

Protok vode

Prema tehničkim podacima proizvođača, protok vode pri pritisku od 1 bar iznosi:

0,30 l/s bez ograničavača protoka.

Sa ugrađenim ograničavačem protok iznosi:

0,18 l/s.

Ove vrednosti predstavljaju osnovu za podešavanje i dimenzionisanje odgovarajuće instalacije.

Količina vode utrošena tokom jednog ciklusa zavisi od trajanja otvaranja ventila i stvarnih hidrauličkih uslova.

Funkcija predispiranja

Geberit Tip 01 poseduje:

podesivu funkciju predispiranja.

Predispiranje omogućava dodatno aktiviranje vode u odgovarajućoj fazi korišćenja pisoara.

Ova funkcija može se uključiti ili prilagoditi kroz dostupna podešavanja elektronskog uređaja.

Predstavlja dodatnu mogućnost konfigurisanja režima ispiranja prema nameni sanitarnog prostora.

Režim za pisoare sa poklopcem

Model 116.021.11.5 podržava prilagođavanje rada za:

pisoare sa poklopcem.

Elektronski sistem omogućava odgovarajuću konfiguraciju senzorske detekcije i režima ispiranja kada se koristi sa kompatibilnim pisoarom koji poseduje poklopac.

Na taj način povećava se fleksibilnost primene senzorske tipke u različitim sanitarnim instalacijama.

Bluetooth povezivanje

Senzorska tipka Geberit Tip 01 poseduje:

integrisani Bluetooth interfejs.

Bluetooth tehnologija omogućava bežičnu komunikaciju sa kompatibilnim mobilnim uređajima.

Preko odgovarajuće aplikacije moguće je pristupiti raspoloživim podešavanjima i funkcijama elektronskog sistema.

Ovakav način upravljanja olakšava konfiguraciju i servisiranje, posebno u objektima sa većim brojem senzorskih tipki za pisoare.

Geberit Control aplikacija

Model je kompatibilan sa:

Geberit Control aplikacijom.

Aplikacija omogućava pristup digitalnim funkcijama kompatibilnih Geberit proizvoda.

Preko nje je moguće podešavati određene radne parametre senzorske tipke i pristupati dostupnim informacijama o sistemu.

Geberit Control namenjen je profesionalnoj upotrebi, uključujući upravljanje sanitarnim instalacijama u javnim i poslovnim objektima.

Kompatibilnost sa Geberit Connect sistemom

Senzorska tipka podržava povezivanje sa:

Geberit Connect sistemom.

Ova funkcija omogućava integraciju kompatibilnih uređaja u sistem za centralizovano upravljanje sanitarnom opremom.

Povezivanje sa odgovarajućim Geberit gateway uređajima moguće je preko Bluetooth komunikacije ili odgovarajuće žične veze uz GEBUS konverter.

Za korišćenje naprednih mrežnih funkcija potrebna je kompatibilna dodatna oprema.

Elektromagnetni ventil

U kompletu se nalazi elektromagnetni ventil, koji upravlja otvaranjem i zatvaranjem dovoda vode.

Kada infracrveni senzor registruje uslove za aktiviranje ispiranja, elektronska upravljačka jedinica šalje signal elektromagnetnom ventilu.

Ventil otvara protok vode i zatvara ga nakon isteka podešenog vremena.

Ovakav način rada omogućava automatsko upravljanje ispiranjem bez direktnog mehaničkog aktiviranja.

Zaštita pri nestanku električne energije

Geberit Tip 01 poseduje:

funkciju automatskog zatvaranja ventila pri nestanku električne energije.

Ovaj sistem omogućava da dovod vode ostane zatvoren ukoliko dođe do prekida električnog napajanja.

Nakon ponovnog uspostavljanja napajanja uređaj podržava jednokratno aktiviranje ispiranja prema predviđenom programu.

Funkcija doprinosi kontrolisanom radu senzorske tipke u slučaju prekida napajanja.

Mrežni adapter sa LED indikatorom

U kompletu se isporučuje:

mrežni adapter sa LED indikatorom.

Adapter služi za napajanje elektronske upravljačke jedinice.

LED indikator omogućava vizuelnu signalizaciju napajanja.

Nakon pravilnog povezivanja na električnu instalaciju, senzorska tipka može se koristiti prema fabričkim podešavanjima ili dodatno konfigurisati.

Kompatibilnost sa Geberit instalacionim elementima

Geberit Tip 01 116.021.11.5 namenjena je ugradnji u odgovarajuće Geberit instalacione sisteme za pisoare sa čeonim aktiviranjem.

Kompatibilni sistemi mogu obuhvatati odgovarajuće modele iz Geberit Duofix, Kombifix i GIS programa.

Uređaj je predviđen za korišćenje sa odgovarajućim Geberit instalacionim setovima za ispiranje pisoara, uključujući kompatibilne sisteme od 2009. godine proizvodnje.

Prilikom izbora potrebno je proveriti konkretnu kombinaciju senzorske tipke, instalacionog elementa i keramičkog pisoara.

Instalacioni element nije sastavni deo kompleta 116.021.11.5 i nabavlja se zasebno.

Čeona montaža senzorske tipke

Geberit Tip 01 namenjena je za:

čeonu zidnu montažu.

Pokrivna ploča postavlja se na prednju stranu instalacionog sistema, najčešće iznad keramičkog pisoara.

Infracrveni senzor nalazi se u centralnom delu ploče i omogućava detekciju korisnika.

Montažni okvir služi za postavljanje upravljačke jedinice i pričvršćivanje pokrivne ploče.

Ovakva konstrukcija omogućava da instalacione komponente ostanu skrivene iza završne zidne obloge.

Primena u javnim i poslovnim sanitarnim prostorima

Geberit Tip 01 senzorska tipka za pisoar namenjena je različitim sanitarnim prostorima sa potrebom za automatskim beskontaktnim ispiranjem.

Može se koristiti u:

• Tržnim centrima

• Hotelima

• Restoranima i ugostiteljskim objektima

• Poslovnim zgradama

• Kancelarijama

• Sportskim centrima

• Obrazovnim ustanovama

• Javnim sanitarnim prostorima

Automatsko aktiviranje ispiranja smanjuje potrebu za dodirivanjem sanitarne opreme.

Podesivi parametri omogućavaju prilagođavanje uređaja uslovima korišćenja, dok intervalni i hibridni režimi pružaju dodatne mogućnosti kontrole vode.

Sadržaj pakovanja Geberit 116.021.11.5

Model Geberit Tip 01 116.021.11.5 isporučuje se kao komplet za elektronsko upravljanje ispiranjem pisoara.

Pakovanje obuhvata:

• Senzorska tipka Tip 01: bela sjajna, sa okruglim infracrvenim oknom

• Montažni okvir: uključen

• Infracrvena upravljačka jedinica: predmontirana na montažni okvir

• Elektromagnetni ventil: uključen

• Mrežni adapter: uključen

• Materijal za pričvršćivanje: uključen

Keramički pisoar, ugradni instalacioni element i odgovarajući instalacioni set nisu uključeni u osnovno pakovanje senzorske tipke.

Održavanje senzorske tipke

Spoljašnja površina pokrivne ploče održava se blagim sredstvima za čišćenje i mekom krpom.

Posebnu pažnju potrebno je posvetiti infracrvenom senzorskom oknu, koje treba održavati čistim kako bi detekcija korisnika pravilno funkcionisala.

Ne preporučuje se korišćenje agresivnih hemikalija ili abrazivnih materijala koji mogu oštetiti završnu obradu.

Elektronske funkcije mogu se podešavati preko kompatibilne Geberit aplikacije ili odgovarajućeg servisnog uređaja.

Geberit Tip 01 – senzorska tipka za automatsko ispiranje pisoara

Geberit Tip 01 116.021.11.5 kombinuje automatsko infracrveno aktiviranje, belu sjajnu metalnu pokrivnu ploču, podesive režime ispiranja i Bluetooth povezivanje.

Zahvaljujući elektronskom upravljanju, omogućava beskontaktno ispiranje pisoara uz kontrolu potrošnje vode i mogućnost prilagođavanja radnih parametara.

Podrška za Geberit Control i Geberit Connect, zajedno sa intervalnim i hibridnim režimima, omogućava primenu u sanitarnim prostorima sa različitim zahtevima za održavanje i korišćenje.
