Opis

Geberit ugradni set za CleanLine tuš kanalice DN 50 154.150.00.1

Ugradni komplet za Geberit CleanLine sistem

Geberit 154.150.00.1 je osnovni ugradni set namenjen za povezivanje završne CleanLine tuš kanalice sa kanalizacionom instalacijom i hidroizolacionim sistemom poda. Postavlja se tokom izvođenja podne konstrukcije, pre završnog postavljanja pločica i CleanLine kanalice.

Proizvod ne predstavlja kompletnu vidljivu tuš kanalicu. Set obuhvata sifonski i montažni deo koji se ugrađuje ispod završne površine, dok se odgovarajuća CleanLine kanalica bira i poručuje zasebno.

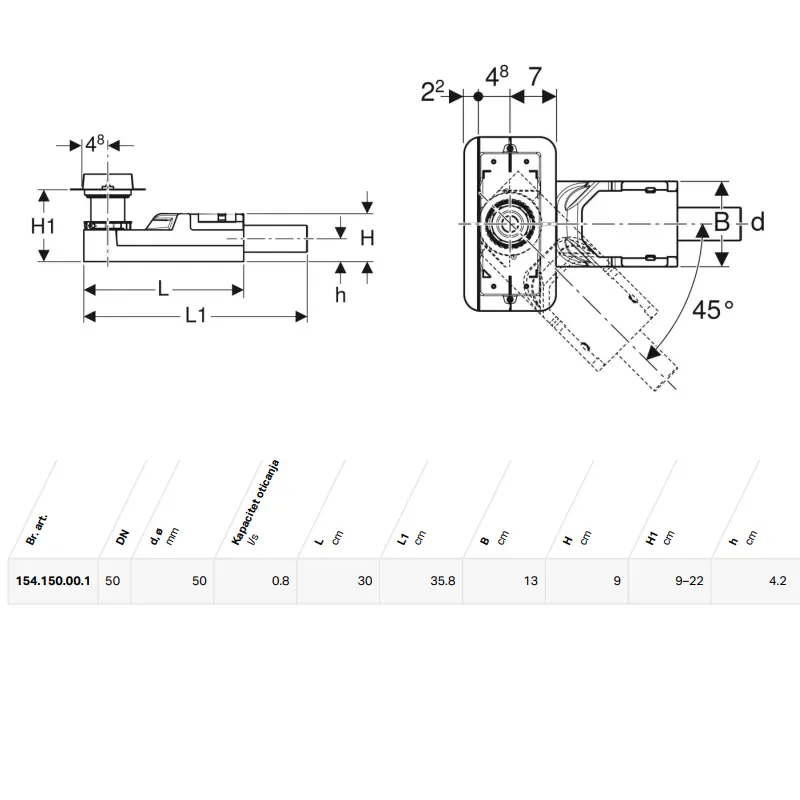

Model je predviđen za podne konstrukcije sa visinom estriha na mestu odvoda od 90 do 220 mm, horizontalnim priključkom DN 50 i sifonom visine 50 mm.

Za estrih visine od 90 do 220 mm

Ugradni set namenjen je za visine estriha od najmanje 90 mm na mestu podnog odvoda. Naziv proizvoda u Geberit katalogu navodi raspon od 90 do 220 mm.

Prilikom planiranja potrebno je uračunati:

• visinu noseće podloge
• položaj kanalizacione cevi
• potreban pad odvodne instalacije
• visinu sifona
• debljinu estriha
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• završnu visinu CleanLine kanalice
• pad površine tuša prema odvodu

Visina estriha meri se u zoni podnog odvoda. Ukupna konstrukcija poda mora omogućiti pravilno postavljanje sifona i horizontalnog priključka DN 50.

Za niže podne konstrukcije Geberit nudi drugi ugradni set za visinu estriha od 65 do 90 mm, pa je pre poručivanja potrebno proveriti stvarne uslove ugradnje.

Horizontalni odvod DN 50

Geberit ugradni set 154.150.00.1 ima horizontalni odvod nominalnog prečnika DN 50, odnosno 50 mm.

Horizontalni priključak omogućava povezivanje sa kanalizacionom instalacijom koja se vodi unutar podne konstrukcije.

Pre zatvaranja poda potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvoda
• pad kanalizacione instalacije
• pravilno spajanje cevi
• nepropusnost svih spojeva
• stabilnost sifona
• položaj završne kanalice
• protok vode kroz sistem

Kompletan sistem treba ispitati vodom pre postavljanja završnih podnih slojeva.

Sifon visine 50 mm

Set sadrži sifon visine 50 mm. Sifon je izrađen od PE-HD materijala i predstavlja deo podnog odvodnog sistema koji se povezuje sa CleanLine završnom kanalicom.

Sifon ima nekoliko osnovnih funkcija:

• prihvata vodu iz tuš kanalice
• usmerava vodu prema odvodu DN 50
• formira vodeni zatvarač
• smanjuje prolazak neprijatnih mirisa
• omogućava pristup radi čišćenja kroz završnu kanalicu
• povezuje vidljivi CleanLine element sa kanalizacijom

Pravilan rad sifona zavisi od tačne montaže, dovoljnog pada odvodne cevi, redovnog korišćenja i periodičnog čišćenja.

Sifon od PE-HD materijala

Sifon koji se dobija u kompletu izrađen je od PE-HD, odnosno polietilena visoke gustine.

PE-HD se u sanitarnim odvodnim sistemima koristi zbog:

• otpornosti na vlagu
• otpornosti na uobičajene otpadne vode
• stabilne geometrije
• male mase
• preciznog povezivanja
• dugotrajnosti u pravilno izvedenoj instalaciji
• kompatibilnosti sa odvodnim sistemima

Sifon i priključne komponente moraju se montirati bez mehaničkog naprezanja i uz proveru nepropusnosti.

EPS osnovni element za zvučnu izolaciju

Ugradni set ima osnovni element od EPS materijala koji služi za prihvatanje sifona i doprinosi zvučnoj izolaciji sistema.

EPS element omogućava:

• pravilno pozicioniranje sifona
• stabilno oslanjanje odvodnog sklopa
• smanjenje prenosa zvuka na okolnu konstrukciju
• zaštitu sifona tokom izvođenja poda
• jednostavnije formiranje estriha oko odvoda
• precizno postavljanje sistema

Osnovni element treba postaviti na stabilnu i pripremljenu podlogu prema uputstvu proizvođača.

Predmontirana zaptivna pločica

Geberit ugradni set ima predmontiranu zaptivnu pločicu namenjenu povezivanju sa kompozitnim hidroizolacionim sistemima. Zaptivna zona prostire se približno 10 cm kružno oko spoja.

Predmontirana zaptivna pločica omogućava:

• povezivanje odvoda sa hidroizolacijom
• kontinuitet zaptivnog sloja
• zaštitu kritične zone oko kanalice
• smanjenje rizika od prodora vode
• lakše izvođenje hidroizolacionih radova
• povezivanje sa odgovarajućim zaptivnim premazima

Zaptivna pločica ne zamenjuje kompletnu hidroizolaciju tuš prostora. Hidroizolacioni sistem treba pravilno izvesti na celoj mokroj zoni, uključujući spojeve poda i zida, uglove i prodore instalacija.

Za kompozitne zaptivne sisteme

Proizvod je predviđen za povezivanje sa kompozitnim premazima za zaptivanje.

Hidroizolacija treba da obuhvati:

• površinu oko ugradnog seta
• spoj kanalice i estriha
• površinu tuš prostora
• spoj zida i poda
• unutrašnje uglove
• prodore instalacija
• prostor ispod podnih pločica
• sve kritične spojeve mokre zone

Materijali hidroizolacionog sistema moraju biti međusobno kompatibilni i ugrađeni prema preporukama proizvođača.

Kontrolisani kvalitet prema EN 1253-3

Geberit navodi da je kvalitet proizvoda kontrolisan u skladu sa standardom EN 1253-3.

Pravilno funkcionisanje kompletnog sistema dodatno zavisi od:

• stručne montaže
• pravilno izvedenog pada poda
• dovoljnog pada kanalizacione cevi
• odgovarajuće hidroizolacije
• pravilnog izbora CleanLine kanalice
• redovnog čišćenja
• nepropusnosti spojeva
• pravilnog završnog postavljanja keramike

Umetak za tanku podlogu

U obimu isporuke nalazi se umetak za tanku podlogu.

Ovaj element koristi se tokom prilagođavanja ugradnog sistema podnoj konstrukciji i pomaže pri preciznom izvođenju završnih slojeva oko odvoda.

Prilikom montaže potrebno je uskladiti:

• visinu ugradnog seta
• debljinu estriha
• debljinu lepka
• debljinu pločica
• visinu CleanLine kanalice
• završni nivo poda
• potreban pad prema odvodu

Distanciona ploča debljine 2 cm

Set sadrži distancionu ploču debljine 2 cm, odnosno 20 mm.

Distanciona ploča služi za prilagođavanje položaja i visine komponenti ugradnog sistema u odnosu na podnu konstrukciju.

Njena primena zavisi od:

• ukupne visine estriha
• položaja sifona
• dubine kanalizacione cevi
• završne kote poda
• odabrane CleanLine kanalice
• debljine podne obloge

Montažu treba izvesti prema tehničkom uputstvu Geberit sistema.

Za tuševe u ravni sa podom

Ugradni set koristi se za odvodnjavanje tuš prostora kod kojih nema klasične izdignute tuš kade. Završna CleanLine kanalica postavlja se u ravni sa podnim pločicama.

Takva konstrukcija zahteva pravilno izvođenje:

• podne košuljice
• pada prema kanalici
• hidroizolacije
• spoja kanalice i poda
• završne keramike
• odvodne instalacije DN 50
• pristupa kanalici radi održavanja

Podna površina treba ravnomerno da usmerava vodu prema završnoj CleanLine kanalici.

Kompatibilnost sa Geberit CleanLine kanalima

Ugradni set 154.150.00.1 namenjen je za odvodnjavanje Geberit tuš kanalica iz serije CleanLine. Geberit kao odgovarajuću dodatnu opremu navodi CleanLine20, CleanLine30, CleanLine50, CleanLine60, CleanLine80 i varijantu koja se može obložiti pločicama.

Kompatibilne serije obuhvataju:

• Geberit CleanLine20
• Geberit CleanLine30
• Geberit CleanLine50
• Geberit CleanLine60
• Geberit CleanLine80
• Geberit CleanLine kanal koji se može obložiti pločicama

Tačna kompatibilnost zavisi od odabrane dimenzije, završne obrade i tehničke izvedbe CleanLine kanalice.

CleanLine kanalica nije uključena

Artikal 154.150.00.1 predstavlja isključivo ugradni set. Vidljiva Geberit CleanLine kanalica mora se dodatno poručiti.

To znači da kompletan sistem čine najmanje dve komponente:

1. Geberit ugradni set 154.150.00.1
2. Odgovarajuća Geberit CleanLine tuš kanalica

Završna kanalica bira se prema:

• željenoj seriji
• potrebnoj dužini
• završnoj obradi
• boji
• širini tuš prostora
• načinu uklapanja sa pločicama
• planiranom izgledu kupatila

Napomena za male podne pločice

Geberit navodi da kod pločica manjih od 5 cm treba obratiti pažnju na visinu preklapanja estriha. Materijal i debljinu estriha u tom slučaju treba da definiše keramičar.

Ova napomena posebno je značajna kod:

• sitnog mozaika
• malih protivkliznih pločica
• dekorativnih keramičkih formata
• pločica nepravilnog oblika
• tankih podnih obloga

Podloga mora obezbediti pravilno oslanjanje keramike i stabilan spoj sa zonom ugradnog seta.

Ugradnja unutar zgrada

Geberit 154.150.00.1 namenjen je za ugradnju unutar objekata.

Može se primenjivati u:

• porodičnim kupatilima
• apartmanima
• hotelskim kupatilima
• tuš nišama
• walk-in tuševima
• stambenim objektima
• sanitarnim prostorima
• renoviranim i novim kupatilima

Pri renoviranju je posebno važno proveriti da li postojeća podna konstrukcija omogućava najmanje 90 mm estriha u zoni odvoda.

Planiranje pada poda

Pad poda mora biti pravilno usmeren prema CleanLine kanalici kako se voda ne bi zadržavala na površini tuš prostora.

Prilikom izvođenja pada treba uskladiti:

• položaj kanalice
• dimenzije tuš zone
• format podnih pločica
• položaj fuga
• završnu visinu kanalice
• visinu ostatka poda
• smer oticanja vode
• položaj staklene pregrade

Nepravilan pad može dovesti do zadržavanja vode čak i kada su sifon i kanalizaciona instalacija pravilno povezani.

Pristup radi čišćenja

Nakon završetka ugradnje, pristup sifonskom delu ostvaruje se kroz završnu CleanLine kanalicu. Završni element mora ostati uklonjiv radi redovnog održavanja.

Održavanje obuhvata:

• uklanjanje završne kanalice prema uputstvu
• uklanjanje dlaka i nečistoća
• čišćenje sifonskog dela
• ispiranje dostupnih komponenti
• proveru protoka
• ponovno pravilno postavljanje kanalice

Redovno održavanje smanjuje mogućnost usporenog odvoda i pojave neprijatnih mirisa.

Obim isporuke

Artikal obuhvata:

• Geberit ugradni set za CleanLine tuš kanalice
• poklopac zaštitne kutije sa referentnom ivicom
• umetak za tanku podlogu
• sifon od PE-HD materijala
• osnovni EPS element za prihvatanje sifona
• predmontiranu zaptivnu pločicu
• materijal za pričvršćivanje
• distancionu ploču debljine 2 cm

Geberit CleanLine završna tuš kanalica nije uključena i poručuje se zasebno.

Artikal ne obuhvata:

• završnu CleanLine tuš kanalicu
• kanalizacionu cev
• estrih
• kompletan hidroizolacioni sistem
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
