GEBERIT duplo zidno koleno 110/90 DU (367.923.16.1)

Opis

GEBERIT duplo zidno koleno 110/90 DU

GEBERIT duplo zidno koleno 110/90 DU, sa šifrom 367.923.16.1, predstavlja specijalizovanu komponentu za odvodne i sanitarne instalacije u kojima je potrebno ostvariti dva priključka u okviru jednog kolena. Za razliku od standardnog jednostrukog modela, ova DU varijanta ima dva priključna ulaza prečnika 90 mm i glavni priključak spoljnog prečnika 110 mm.

Ovakva konstrukcija omogućava formiranje odgovarajućeg priključnog rasporeda u instalacionim sistemima gde se koriste dva susedna sanitarna priključka. Proizvod treba birati isključivo kada tehnička dokumentacija instalacionog elementa ili postojeća komponenta potvrđuju šifru 367.923.16.1.

DU varijanta

Oznaka DU na ITIM stranici odnosi se na duplu izvedbu kolena. Zvanični GEBERIT katalog proizvod naziva duplim priključnim kolenom 90°. Nazivni prečnici navedeni su kao DN 100/90/90, dok spoljni prečnik glavnog priključka iznosi 110 mm, odnosno 11 cm.

Važno je razlikovati ovaj proizvod od standardnog kolena 110/90 sa šifrom 367.925.16.1. Iako oba proizvoda imaju glavni priključak od 110 mm i priključak od 90 mm, DU varijanta poseduje dva priključna kraka od 90 mm. Zbog toga ova dva modela nisu međusobno zamenljiva bez provere kompletnog instalacionog rasporeda.

Namena i primena

GEBERIT duplo zidno koleno namenjeno je za odvodnju otpadnih voda u zgradama. Predviđeno je za vertikalnu ugradnju i priključivanje sanitarnih uređaja sa horizontalnim odvodom. Zvanična dokumentacija potvrđuje primenu u odgovarajućim GEBERIT Duofix, GEBERIT Kombifix i GEBERIT GIS instalacionim elementima.

Kompatibilnost sa navedenim sistemima ne znači da je deo pogodan za svaki proizvod iz tih serija. GEBERIT Duofix, Kombifix i GIS obuhvataju veliki broj različitih instalacionih elemenata. Potrebno je proveriti da li konkretan element koristi duplo koleno šifre 367.923.16.1.

Priključni prečnici

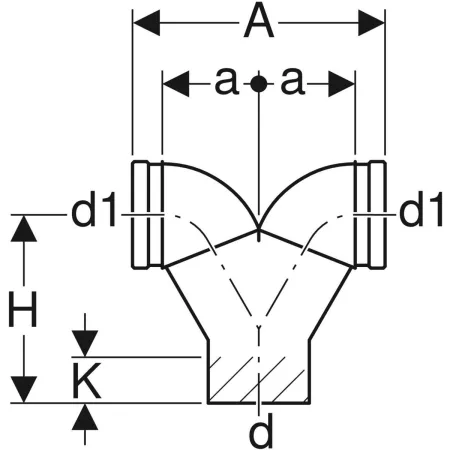

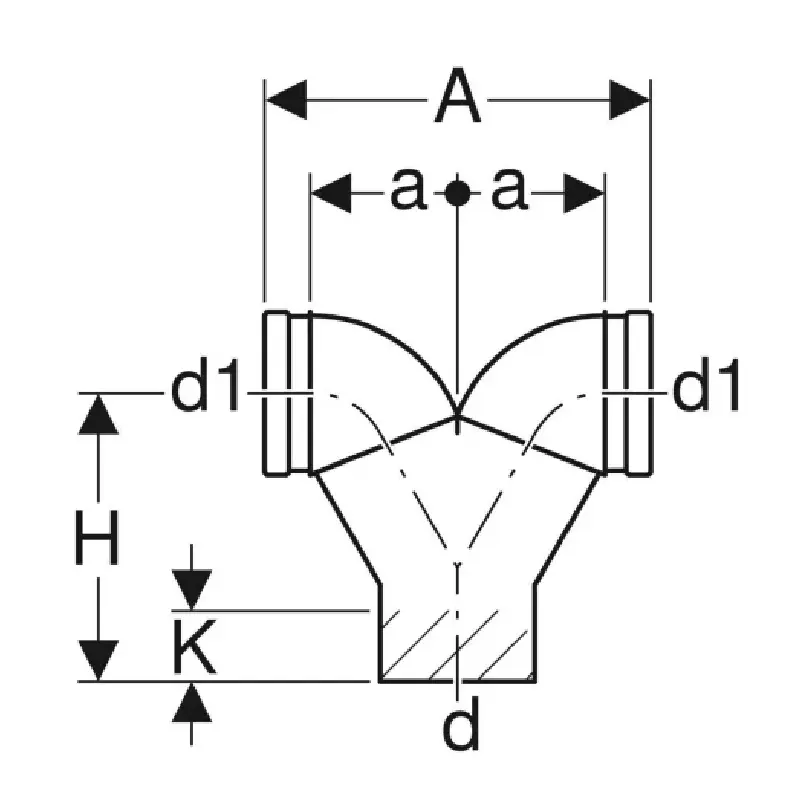

Glavni priključak ima spoljni prečnik 110 mm, odnosno 11 cm. Dva dodatna priključka imaju prečnik 90 mm, odnosno 9 cm. Zbog toga je tehnički preciznije proizvod opisati kao duplo koleno DN 100/90/90, a ne samo 110/90.

Priključni prečnici moraju biti usklađeni sa ostatkom odvodne instalacije. Neodgovarajući prečnik može zahtevati dodatne spojnice ili dovesti do nemogućnosti pravilnog povezivanja. Prilikom zamene postojećeg dela preporučuje se provera svih priključaka, a ne samo glavnog spoljnog prečnika.

Ugao od 90°

Koleno menja pravac odvoda pod uglom od 90°. Ovakav oblik omogućava prelaz sa horizontalnih priključaka na vertikalni odvodni vod. Pravilan položaj proizvoda zavisi od tačne visine priključaka, rastojanja između sanitarnih elemenata i konstrukcije instalacionog sistema.

Koleno ne treba ugrađivati pod naprezanjem niti koristiti za kompenzovanje nepravilno postavljenih cevi. Svi priključci moraju biti poravnati pre konačnog spajanja.

Zaptivanje

Zvanični GEBERIT katalog potvrđuje zaptivke od EPDM materijala. Kod duple izvedbe posebno je važno proveriti oba priključna mesta. Svaka zaptivka mora biti pravilno postavljena i neoštećena.

Pre montaže potrebno je očistiti priključne površine. Prašina, ostaci maltera ili drugi građevinski materijali mogu ometati pravilno naleganje. Zaptivke ne treba izvlačiti, uvrtati ili tretirati neodgovarajućim sredstvima.

Otpornost na UV zračenje

Proizvod je prema zvaničnim tehničkim podacima otporan na UV zračenje. Ipak, to ne menja potrebu za pravilnim skladištenjem i zaštitom tokom radova. Koleno treba čuvati od mehaničkih oštećenja, deformacija i prljavštine koja može dospeti u priključke.

Montaža

GEBERIT duplo zidno koleno 110/90 DU namenjeno je vertikalnoj ugradnji. Pre montaže treba proveriti položaj glavnog odvoda i oba priključna kraka. Instalacija mora biti izvedena tako da nijedan priključak nije pod stalnim bočnim opterećenjem.

Posebno je važno kontrolisati međusobno rastojanje i visinu priključaka. Pošto proizvod objedinjuje dva ulaza, čak i manje odstupanje u položaju može otežati kasniju montažu sanitarne keramike.

Pre zatvaranja predzidne konstrukcije preporučuje se provera oba spoja i glavnog odvodnog priključka. Montažu treba da obavi stručno lice upoznato sa GEBERIT instalacionim sistemima.

Zaštitni poklopci

U zvanično navedenom obimu isporuke nalaze se dva zaštitna poklopca. Oni služe za zaštitu priključaka tokom transporta i građevinskih radova. Poklopce treba držati na mestu dok priključci ne budu spremni za konačno povezivanje.

Izbor odgovarajuće varijante

Najvažnija karakteristika ovog proizvoda jeste dupla konstrukcija. Zbog toga se ne sme mešati sa jednostrukim kolenom 110/90. Šifra 367.923.16.1 predstavlja najpouzdaniji način identifikacije proizvoda.

GEBERIT duplo zidno koleno 110/90 DU odgovarajući je izbor kada su potrebna dva priključka od 90 mm i glavni priključak od 110 mm, uz vertikalnu ugradnju i ugao od 90°. Precizna provera šifre i priključaka smanjuje mogućnost pogrešne kupovine i naknadnih problema pri montaži.
