GEBERIT zidno koleno 110/90 (367.925.16.1)

Opis

GEBERIT zidno koleno 110/90

GEBERIT zidno koleno 110/90, sa šifrom 367.925.16.1, predstavlja priključnu komponentu koja omogućava povezivanje sanitarnog uređaja sa horizontalnim odvodom i vertikalno postavljenog odvodnog voda. Koleno menja pravac instalacije pod uglom od 90° i poseduje priključnu natičnu spojnicu koja omogućava odgovarajuće povezivanje sa odvodnim sistemom.

Proizvod se razlikuje od modela 366.061.16.1 po glavnom priključnom prečniku i konstrukciji spojnice. Takođe se razlikuje od DU varijante 367.923.16.1, koja poseduje dva priključna kraka. Zbog toga je šifra proizvoda najvažniji podatak prilikom poručivanja.

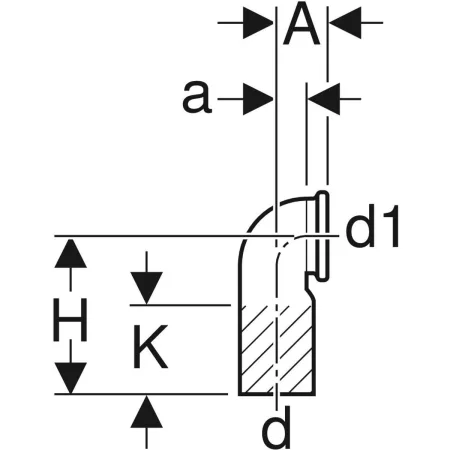

Priključni prečnici

Zvanični GEBERIT katalog za artikal 367.925.16.1 navodi nazivni prečnik DN 100/90. Spoljni prečnik glavnog priključka iznosi 110 mm, odnosno 11 cm, dok priključni deo prema sanitarnom uređaju ima prečnik 90 mm, odnosno 9 cm.

Oznaka 110/90 ne predstavlja ukupne dimenzije proizvoda. Ona opisuje različite priključne prečnike koje koleno povezuje. Zbog toga je proizvod pogodan samo za instalacije u kojima je potreban prelaz sa priključka od 90 mm na odvodni priključak od 110 mm.

Ugao od 90°

Koleno je oblikovano pod uglom od 90°. Ovakav ugao omogućava promenu smera između horizontalnog priključka i vertikalne odvodne cevi. Precizan položaj mora biti usklađen sa instalacionim elementom, visinom odvoda i raspoloživim prostorom u predzidnoj konstrukciji.

Koleno ne treba koristiti za ispravljanje većih odstupanja u osi cevi. Ako se priključci ne poklapaju, potrebno je proveriti položaj instalacionog elementa i odvodnog voda pre nastavka montaže.

Priključna natična spojnica

Zvanični naziv proizvoda ukazuje na prisustvo priključne natične spojnice. Ova konstrukcija razlikuje artikal 367.925.16.1 od pojedinih drugih kolena sličnog izgleda. Natični priključak omogućava povezivanje odgovarajućih delova uz korišćenje predviđene zaptivke.

Pre sastavljanja potrebno je proveriti čistoću i stanje priključnih površina. Sve površine moraju biti bez prašine, ostataka maltera i mehaničkih oštećenja. Spoj ne treba sastavljati pod uglom ili uz bočno opterećenje.

Namena

GEBERIT zidno koleno 110/90 namenjeno je za odvodnju otpadnih voda u zgradama i priključivanje sanitarnih uređaja sa horizontalnim odvodom. Predviđeno je za vertikalnu ugradnju.

Zvanična dokumentacija potvrđuje njegovu primenu sa odgovarajućim GEBERIT Kombifix elementima. Međutim, proizvod ne treba predstavljati kao kompatibilan sa svakim GEBERIT Kombifix elementom. Potrebno je proveriti dokumentaciju i listu pripadajućih delova za konkretan model.

Zaptivka od EPDM materijala

Proizvod poseduje EPDM zaptivku. Njena uloga je da omogući pravilno naleganje u okviru natičnog spoja. Tokom montaže zaptivka mora ostati u pravilnom položaju.

Pre spajanja potrebno je proveriti da li na zaptivci postoje oštećenja, deformacije ili tragovi prljavštine. Neodgovarajuća sredstva za podmazivanje mogu negativno uticati na zaptivni materijal, pa treba koristiti samo proizvode namenjene takvoj vrsti spoja.

Materijal i neusaglašenost izvora

Zvanični GEBERIT katalog navodi polietilen visoke gustine kao materijal proizvoda. ITIM u kratkom i dužem opisu navodi PVC, što predstavlja neusaglašenost. Za tehničku identifikaciju merodavan je zvanični podatak proizvođača.

U prodajnom nazivu i metapodacima materijal nije posebno istaknut, prema zahtevu da se naziv pojednostavi. Ipak, pri izvođenju instalacije važno je znati tačan materijal zbog izbora odgovarajućeg načina povezivanja.

Otpornost na UV zračenje

Proizvod je prema GEBERIT dokumentaciji otporan na UV zračenje. To svojstvo ne isključuje potrebu za pravilnim transportom i skladištenjem. Priključke treba zaštititi od fizičkih oštećenja i zaprljanja.

Montaža

Koleno je predviđeno za vertikalnu ugradnju. Pre početka montaže treba proveriti prečnike svih povezanih delova, položaj odvoda i tačnu šifru instalacionog elementa.

Prilikom montaže koleno treba postaviti bez uvijanja i bočnog naprezanja. Priključak prema sanitarnom uređaju mora ostati u pravilnoj osi kako bi se kasnija montaža mogla obaviti bez prisilnog pomeranja keramike ili instalacije.

Pre zatvaranja predzidne konstrukcije treba proveriti spoj, položaj zaptivke i stabilnost komponente. Ovu vrstu ugradnje preporučljivo je prepustiti stručnom licu.

Zaštitni poklopac

Zvanično navedeni obim isporuke obuhvata zaštitni poklopac. Poklopac sprečava ulazak prljavštine u priključak tokom građevinskih radova. Treba ga ukloniti tek kada je potrebno izvesti konačno povezivanje.

Precizna identifikacija

GEBERIT zidno koleno 110/90 pogodno je za instalacije koje zahtevaju glavni priključak od 110 mm i priključak od 90 mm. Šifra 367.925.16.1 jasno ga razlikuje od kolena 90/90 i duple DU varijante.

Pravilnim izborom prema šifri, priključnim prečnicima i tipu spojnice obezbeđuje se tehnička usklađenost komponente sa ostatkom instalacionog sistema.
