GEBERIT zidno WC koleno 90/90 (366.061.16.1)

Opis

GEBERIT zidno WC koleno 90/90

GEBERIT zidno WC koleno 90/90, sa šifrom 366.061.16.1, predstavlja namensku instalacionu komponentu koja se koristi za povezivanje sanitarnog uređaja sa horizontalnim odvodom i odgovarajućeg odvodnog voda u objektu. Njegova osnovna funkcija je promena pravca odvodne instalacije pod uglom od 90°, uz očuvanje pravilnog položaja i kontinuiteta priključka. Ovakva komponenta koristi se u instalacionim sistemima gde je potrebno odvod iz sanitarnog uređaja usmeriti prema vertikalno postavljenom delu instalacije.

Proizvod nosi originalnu GEBERIT šifru 366.061.16.1, koja je potvrđena i na ITIM stranici. Tačna šifra je veoma važna prilikom izbora rezervnih i priključnih delova, jer u GEBERIT programu postoji više vizuelno sličnih kolena sa različitim priključnim prečnicima, dužinama, spojnicama i oblastima primene. Pre poručivanja potrebno je proveriti tehničku dokumentaciju postojećeg instalacionog sistema ili oznaku dela koji se menja.

Priključni prečnik i ugao

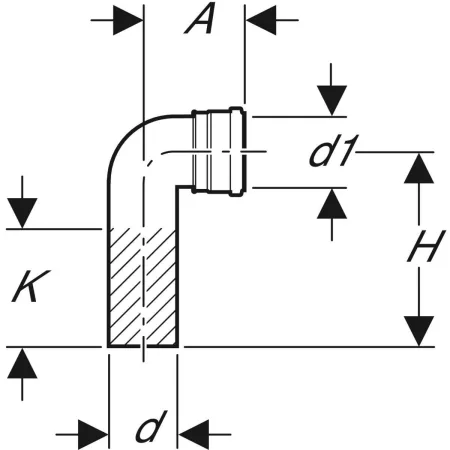

Za ovaj model potvrđeni su nazivni prečnici DN 90/90. Spoljni prečnik priključka iznosi 90 mm, odnosno 9 cm. Oznaka 90/90 ne treba da se tumači kao širina i visina proizvoda, već kao podatak o priključnim prečnicima. Zbog toga se ovaj podatak u opisu navodi kao prečnik, a ne kao ukupna dimenzija.

Koleno je izvedeno pod uglom od 90°. Ovaj ugao omogućava jasnu promenu pravca između horizontalnog odvoda sanitarnog uređaja i vertikalne odvodne instalacije. Položaj kolena mora biti usklađen sa visinom priključka, položajem odvoda i konstrukcijom instalacionog elementa. Nepravilno postavljanje može dovesti do naprezanja spojeva ili otežanog naknadnog postavljanja sanitarne keramike.

Namena proizvoda

GEBERIT zidno WC koleno 90/90 namenjeno je za odvodnju otpadnih voda u zgradama. Koristi se za priključivanje sanitarnih uređaja sa horizontalnim odvodom i predviđeno je za vertikalnu ugradnju. Ova namena jasno određuje oblast upotrebe proizvoda i razlikuje ga od standardnih kanalizacionih kolena koja mogu biti namenjena drugim položajima ili drugačijim načinima povezivanja.

Zvanična dokumentacija potvrđuje primenu sa odgovarajućim GEBERIT Duofix i GEBERIT GIS instalacionim elementima. Ipak, proizvod ne treba predstavljati kao univerzalno koleno za sve GEBERIT sisteme. Kompatibilnost treba proveriti prema šifri konkretnog instalacionog elementa, njegovoj godini proizvodnje i pripadajućoj listi rezervnih delova.

Materijal i tehničke karakteristike

Zvanični GEBERIT tehnički podaci potvrđuju da je koleno izrađeno od polietilena visoke gustine. Na ITIM stranici se u pojedinim delovima pojavljuje navod o PVC materijalu, ali taj podatak nije usklađen sa dokumentacijom proizvođača. Zbog toga se kao merodavan uzima podatak iz zvaničnog GEBERIT kataloga.

Proizvod je otporan na UV zračenje. Ova karakteristika odnosi se na svojstva materijala i konstrukcije, ali ne znači da proizvod treba nepotrebno izlagati spoljnim atmosferskim uslovima ili neadekvatnom skladištenju. Do ugradnje ga treba čuvati od mehaničkih oštećenja, prljavštine i deformacija priključnih površina.

EPDM zaptivka

Koleno poseduje zaptivku od EPDM materijala. Zaptivka omogućava pravilno naleganje priključnih elemenata i predstavlja važan deo spoja. Pre montaže treba proveriti da li je zaptivka pravilno postavljena, čista i bez vidljivih oštećenja. Uvijena, pomerena ili oštećena zaptivka može negativno uticati na funkcionalnost izvedenog priključka.

Priključne površine treba očistiti pre sastavljanja. Na njima ne sme biti ostataka građevinskog materijala, prašine ili drugih čestica koje mogu ometati pravilno naleganje. Eventualna sredstva za podmazivanje treba koristiti samo kada su predviđena za odgovarajući tip zaptivke i odobrena za ovakve instalacije.

Montaža

GEBERIT zidno WC koleno 90/90 predviđeno je za vertikalnu ugradnju. Pre montaže potrebno je proveriti položaj odvodne cevi, visinu priključka i međusobnu usklađenost svih elemenata. Koleno se ne sme koristiti za nasilno ispravljanje nepravilno izvedene instalacije niti postavljati pod stalnim mehaničkim naprezanjem.

Posebnu pažnju treba posvetiti dubini priključivanja i položaju sanitarne keramike. Nakon montaže, a pre zatvaranja predzidne konstrukcije, preporučuje se kontrola položaja i spojeva. Na taj način moguće je blagovremeno uočiti eventualno nepravilno naleganje ili odstupanje u osi priključka.

Montažu treba poveriti stručnom licu, posebno kada se proizvod ugrađuje u okviru kompletnog ugradnog sistema. Stručna montaža podrazumeva proveru tačne šifre, položaja odvoda, zaptivke i kompatibilnosti sa instalacionim elementom.

Održavanje i zaštita

U zvanično navedenom obimu isporuke nalazi se zaštitni poklopac. On štiti otvor priključka tokom transporta, skladištenja i pojedinih faza građevinskih radova. Poklopac treba ukloniti tek kada je potrebno izvršiti konačno povezivanje.

Nakon pravilne ugradnje koleno se nalazi unutar instalacione konstrukcije i ne zahteva klasično redovno održavanje. Najvažnije je da se pre zatvaranja zida proveri pravilnost spoja. Proizvod ne treba naknadno obrađivati, zagrevati ili prilagođavati bez odgovarajućeg tehničkog uputstva.

Pouzdan izbor prema šifri

GEBERIT zidno WC koleno 90/90 predstavlja odgovarajući izbor kada je u instalacionoj dokumentaciji navedena šifra 366.061.16.1. Potvrđene karakteristike proizvoda obuhvataju priključne prečnike DN 90/90, spoljni prečnik 9 cm, ugao od 90°, vertikalnu ugradnju, EPDM zaptivku i otpornost na UV zračenje.

Proizvod je prvenstveno tehnička komponenta čija se vrednost ogleda u preciznoj usklađenosti sa odgovarajućim GEBERIT sistemom. Zbog toga je pri kupovini važnije proveriti šifru i priključne mere nego se oslanjati samo na vizuelni izgled ili opšti naziv proizvoda.
