Opis

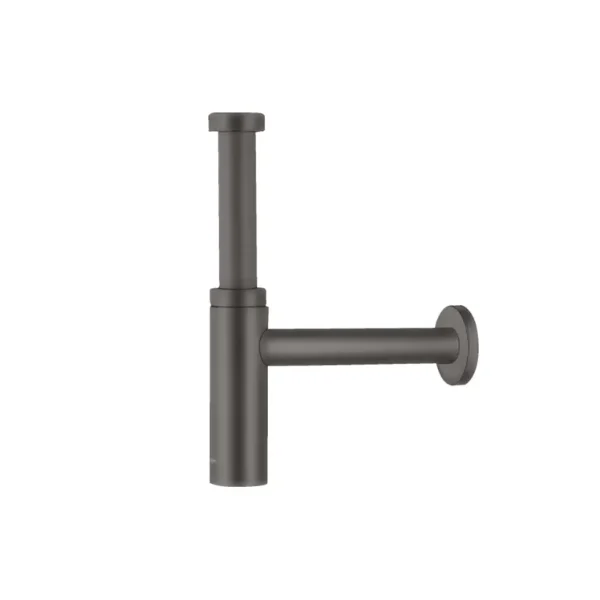

Hansgrohe Flowstar S dekorativni sifon za lavabo brušeni crni hrom 52105340

Dekorativni sifon za vidljivu montažu

Hansgrohe Flowstar S 52105340 je sifon za lavabo oblikovan tako da funkcionalni deo odvodne instalacije istovremeno predstavlja dekorativni element umivaoničke zone. Cilindrično sifonsko telo, ravne priključne cevi i tamna brušena metalna površina omogućavaju urednu montažu ispod lavaboa kod kojih instalacija ostaje otvorena.

Osnovne funkcije sifona su:

• prihvat vode iz odvodnog ventila lavaboa
• odvođenje vode prema zidnom kanalizacionom priključku
• formiranje vodenog zatvarača
• smanjenje prolaska neprijatnih mirisa
• povezivanje lavaboa sa odvodnom instalacijom
• dekorativno završavanje vidljivog odvoda

Hansgrohe model 52105340 zvanično navodi kao Flowstar S dizajnerski sifon u završnoj obradi Brushed Black Chrome.

Završna obrada Brushed Black Chrome

Model je izveden u Hansgrohe završnoj obradi Brushed Black Chrome, odnosno brušeni crni hrom. Površina ima tamni metalni ton i diskretnu brušenu teksturu, bez izraženog ogledalskog sjaja.

Može se kombinovati sa:

• Hansgrohe slavinama u brušenom crnom hromu
• Klik-Klak ventilom u istoj završnoj obradi
• belim sjajnim lavaboom
• belim mat lavaboom
• crnim ili sivim lavaboom
• kamenim i mermernim radnim pločama
• kupatilskim nameštajem u dekoru drveta
• ogledalima sa tamnim metalnim ramom
• kupatilskom galanterijom u grafitnim tonovima

Kod vidljive montaže preporučljivo je uskladiti sifon, slavinu i odvodni ventil u istoj ili vizuelno kompatibilnoj završnoj obradi.

Metalna konstrukcija

Prodajne tehničke specifikacije model 52105340 klasifikuju kao dekorativni sifon izrađen od metala.

Metalna konstrukcija omogućava:

• stabilne navojne spojeve
• čvrsto sifonsko telo
• preciznu izradu priključaka
• kvalitetnu dekorativnu površinsku obradu
• stabilnost pri podešavanju položaja
• uredan izgled kod vidljive montaže

Prilikom montaže tamnu brušenu površinu treba zaštititi od direktnog kontakta sa nezaštićenim metalnim alatom.

Cilindrični sifon sa bocom

Flowstar S je izveden kao dekorativni sifon sa cilindričnim telom. U sifonskoj boci zadržava se određena količina vode koja formira prepreku između prostorije i kanalizacione instalacije.

Cilindrična konstrukcija omogućava:

• kompaktan i pravilan izgled
• vertikalno pozicioniranje ispod lavaboa
• povezivanje sa horizontalnom zidnom cevi
• pristup unutrašnjosti radi održavanja
• usklađivanje sa slavinama zaobljenih linija
• primenu kod otvorenih kupatilskih kompozicija

Sifonsko telo treba montirati vertikalno, bez bočnog naprezanja priključnih cevi.

Ulazni priključak G 1¼″

Ulazni priključak sifona ima dimenziju G 1¼″ i namenjen je povezivanju sa odgovarajućim odvodnim ventilom za lavabo.

Sifon se može povezati sa:

• Klik-Klak ventilom G 1¼″
• standardnim odvodnim ventilom
• slobodnoprotočnim ventilom
• ventilom za lavabo sa prelivom
• ventilom za lavabo bez preliva, kada odgovara konstrukciji keramike

Pre montaže treba proveriti:

• dimenziju navoja odvodnog ventila
• dužinu njegovog donjeg dela
• raspoloživu visinu ispod lavaboa
• pravilno naleganje zaptivnih elemenata
• vertikalno poravnanje priključka

Gornji odvodni ventil nije naveden kao deo isporuke.

Izlazni priključak DN32

Izlazni priključak modela 52105340 je DN32. Horizontalna zidna cev povezuje sifonsko telo sa odgovarajućim kanalizacionim priključkom.

Pre završne montaže treba proveriti:

• prečnik zidne kanalizacione cevi
• potrebu za redukcionom gumom
• dubinu ulaska odvodne cevi
• visinu zidnog priključka
• horizontalno rastojanje od sifona
• položaj dekorativne rozete
• mogućnost prilagođavanja dužine cevi

Spoj treba izvesti pravolinijski i bez bočnog pritiska na sifonsko telo.

Raspon podešavanja 60–165 mm

Hansgrohe navodi vertikalni raspon podešavanja od 60 do 165 mm. Ova mogućnost omogućava prilagođavanje sifona različitim visinama odvoda lavaboa i položaju zidne kanalizacione instalacije.

Raspon podešavanja značajan je kod:

• zidnih lavaboa
• nadgradnih lavaboa
• podgradnih lavaboa
• lavaboa na otvorenoj konzoli
• renoviranja postojeće instalacije
• zamene prethodno ugrađenog sifona

Pre kupovine treba proveriti da li se potrebna visinska razlika nalazi unutar deklarisanog raspona.

Maksimalno rastojanje do zida 330 mm

Maksimalno deklarisano rastojanje sifona do zida iznosi 330 mm. Ova mera odnosi se na horizontalni domet izlazne cevi prema kanalizacionom priključku.

Pri planiranju instalacije treba uzeti u obzir:

• dubinu lavaboa
• položaj odvodnog otvora
• udaljenost lavaboa od zida
• debljinu radne ploče
• položaj zidnog odvoda
• raspoloživu dužinu zidne cevi
• završni položaj rozete

Zidni priključak treba postaviti tako da horizontalna cev nakon montaže ostane ravna.

Vodeni zatvarač visine 75 mm

Hansgrohe Flowstar S ima vodeni zatvarač visine 75 mm. Voda koja ostaje u sifonskom telu formira fizičku prepreku između kupatilskog prostora i kanalizacione instalacije.

Vodeni zatvarač doprinosi:

• smanjenju prolaska neprijatnih mirisa
• odvajanju kanalizacionog vazduha od prostorije
• pravilnom radu odvodnog sistema
• higijenskoj funkciji lavaboa

Ako se lavabo duže ne koristi, voda u sifonu može ispariti. Puštanjem manje količine vode zatvarač se ponovo formira.

Vertikalna cev dužine 140 mm

U sadržaj isporuke uključena je vertikalna cev dužine 140 mm, koja povezuje odvodni ventil lavaboa sa cilindričnim sifonskim telom.

Pre montaže treba proveriti:

• dužinu odvodnog ventila
• raspoloživu visinu ispod lavaboa
• potreban položaj sifonskog tela
• pravilno naleganje vertikalne cevi
• stanje i položaj zaptivki
• mogućnost podešavanja u deklarisanom rasponu

Eventualno skraćivanje ili prilagođavanje treba izvršiti u skladu sa montažnim uputstvom.

Zidna cev i rozeta Ø 72 mm

Isporuka obuhvata zidnu cev i dekorativnu rozetu prečnika 72 mm. Rozeta pokriva spoj horizontalne odvodne cevi i zida i doprinosi urednom završnom izgledu instalacije.

Rozeta treba da:

• ravnomerno nalegne na zid
• pokrije ivice kanalizacionog otvora
• bude centrirana oko cevi
• ostane paralelna sa zidnom površinom
• bude usklađena sa završnom obradom sifona

Završne keramičarske radove oko odvodnog priključka treba završiti pre konačnog postavljanja rozete.

Primena kod zidnog lavaboa

Flowstar S može se koristiti ispod zidnog lavaboa bez kupatilskog ormarića, kada sifon ostaje potpuno vidljiv.

Pre montaže treba proveriti:

• centralnu osu odvoda lavaboa
• visinu zidnog kanalizacionog priključka
• horizontalno rastojanje do zida
• položaj ugaonih ventila
• raspoloživu visinu za sifonsko telo
• pristup radi održavanja
• kompatibilnost sa odvodnim ventilom
• mogućnost pravilnog postavljanja rozete

Kod vidljive instalacije posebno je važno precizno centriranje zidnog odvoda.

Primena kod nadgradnog lavaboa

Model 52105340 može se koristiti uz nadgradni lavabo postavljen na otvorenu radnu ploču ili metalnu konzolu.

Kod ovakve montaže treba uzeti u obzir:

• visinu radne ploče
• visinu i dubinu lavaboa
• debljinu radne površine
• dužinu odvodnog ventila
• raspoloživu visinu za sifon
• položaj zidnog kanalizacionog priključka
• maksimalno rastojanje do zida
• pristup spojevima radi održavanja

Odvodni ventil mora imati odgovarajuću dužinu za konkretnu keramiku i način montaže.

Primena unutar kupatilskog ormarića

Iako je oblikovan kao dekorativni sifon za vidljivu montažu, Flowstar S može se postaviti i unutar kupatilskog ormarića kada dimenzije i raspored nameštaja to dozvoljavaju.

Treba proveriti:

• položaj fioka
• dubinu ormarića
• položaj polica
• raspoloživu visinu
• pristup donjem delu sifona
• mogućnost skidanja radi čišćenja
• položaj zidnog odvoda

Kod ormarića sa dubokim fiokama može biti potreban sifon drugačije, prostorno štedljive konstrukcije.

Povezivanje sa Klik-Klak ventilom

Flowstar S može se povezati sa kompatibilnim Klik-Klak ventilom priključka G 1¼″.

Kompletan odvodni sklop tada čine:

• Klik-Klak ventil ugrađen u lavabo
• vertikalna priključna cev
• Hansgrohe Flowstar S sifonsko telo
• horizontalna zidna cev DN32
• dekorativna rozeta
• kanalizacioni priključak

Klik-Klak ventil služi za otvaranje i zatvaranje odvoda, dok sifon formira vodeni zatvarač i odvodi vodu prema kanalizaciji.

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru priključnih dimenzija
• ugradnju odvodnog ventila
• postavljanje vertikalne cevi
• podešavanje visine sifonskog tela
• poravnanje cilindričnog sifona
• postavljanje horizontalne zidne cevi
• priključivanje na DN32 odvod
• postavljanje dekorativne rozete
• ravnomerno zatezanje spojeva
• puštanje vode
• proveru nepropusnosti

Hansgrohe preporučuje da se poštuju bezbednosne i instalacione informacije iz priloženog montažnog uputstva.

Provera nepropusnosti

Nakon montaže treba proveriti:

• spoj odvodnog ventila i vertikalne cevi
• ulazni priključak G 1¼″
• spoj cevi i sifonskog tela
• donji deo sifonske boce
• spoj horizontalne zidne cevi
• izlazni priključak DN32
• položaj i stanje svih zaptivki

Kontrolu treba obaviti pri kontinuiranom protoku i nakon ispuštanja veće količine vode iz lavaboa.

Čišćenje sifonskog tela

Tokom korišćenja u sifonu se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• sitne nečistoće

Pre otvaranja sifonskog tela treba:

• zatvoriti slavinu
• postaviti posudu ispod sifona
• pažljivo odvrnuti donji deo
• sačuvati i pregledati zaptivku
• ukloniti nečistoće
• isprati unutrašnjost
• pravilno vratiti zaptivku
• ponovo sastaviti sifon
• proveriti nepropusnost

Pri otvaranju će isteći voda koja formira vodeni zatvarač.

Održavanje brušenog crnog hroma

Za redovno čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Sredstvo za čišćenje preporučljivo je naneti na krpu, a ne direktno na proizvod.

Kontrola prema standardu DIN EN 274-3

Hansgrohe navodi da je Flowstar S kontrolisan od nezavisne strane u skladu sa standardom DIN EN 274-3.

Ovaj podatak odnosi se na tehničke zahteve i kontrolu odvodnih armatura namenjenih povezivanju sanitarnih uređaja sa kanalizacionim sistemom.

EAN kod

Za Hansgrohe Flowstar S 52105340 navodi se EAN kod:

4059625001370.

EAN kod se može koristiti za identifikaciju proizvoda, deklaraciju, lager i povezivanje artikla sa dobavljačkim katalogom.

Sadržaj isporuke

Hansgrohe zvanično navodi sledeći sadržaj isporuke:

• sifonsko telo Flowstar S
• vertikalna cev dužine 140 mm
• zidna cev
• dekorativna rozeta Ø 72 mm.

U isporuku nisu navedeni kao uključeni:

• odvodni ventil
• Klik-Klak ventil
• lavabo
• slavina
• kanalizaciona cev u zidu
• dodatne redukcije
• alat za montažu
