Herz Unitas Fresh IR f62 pokrivna ploča sa senzorom za pisoar hrom-mat (UH12263)

Opis

Herz Unitas Fresh IR f62 pokrivna ploča sa senzorom za pisoar hrom-mat 12263

Herz Unitas Fresh IR f62 – senzorska pokrivna ploča za automatsko ispiranje pisoara

Herz Unitas Fresh IR f62 12263 predstavlja završnu pokrivnu ploču sa senzorom za HERZ elektronske podžbukne ispirače pisoara.

Ploča pripada Fresh IR seriji, namenjenoj sanitarnim instalacijama sa elektronskim upravljanjem protokom i ispiranjem vode.

Model je izrađen od ABS plastike u hrom-mat završnoj obradi, sa pravougaonim oblikom, blago zaobljenim uglovima i tamnom senzorskom zonom na prednjoj površini.

Spoljne dimenzije ploče iznose 170 × 205 mm, a konstrukcija je predviđena za kombinovanje sa HERZ podžbuknim elektronskim ispiračima 09511 i 09512.

Senzorski način upravljanja omogućava korišćenje pisoara bez fizičkog pritiskanja dugmeta za ispiranje.

Ploča predstavlja vidljivi završni element instalacije, dok se ostale komponente odgovarajućeg sistema nalaze u predviđenom ugradnom sklopu.

Fabrička šifra proizvoda je 12263, a EAN oznaka 3838963122630.

Pokrivna ploča sa infracrvenim senzorom

Model Fresh IR f62 opremljen je senzorskom zonom namenjenom radu sa HERZ elektronskim ispiračem za pisoar.

Infracrvena tehnologija omogućava detekciju korisnika bez potrebe za fizičkim kontaktom sa površinom uređaja.

U okviru kompletnog sistema, senzorski signal koristi se za upravljanje automatskim ispiranjem.

Način aktiviranja i trajanje ispiranja zavise od elektronike i podešavanja kompatibilnog ugradnog ispirača.

Ovakav sistem razlikuje se od klasičnih mehaničkih tastera kod kojih korisnik mora ručno da aktivira ispiranje.

Herz 12263 nije samostalan elektronski ispirač, već odgovarajuća senzorska pokrivna ploča koja funkcioniše sa predviđenim HERZ ugradnim komponentama.

Beskontaktno korišćenje pisoara

Senzorski sistemi za ispiranje pisoara koriste se u sanitarnim prostorima u kojima je važno smanjiti kontakt korisnika sa zajedničkim površinama.

Kod klasičnog sistema sa mehaničkim dugmetom, korisnik mora rukom da aktivira ispiranje.

Elektronski sistem sa infracrvenom detekcijom omogućava automatsko upravljanje ispiranjem prema konfiguraciji uređaja.

Ovakvo rešenje posebno je praktično u objektima sa velikim brojem posetilaca, gde se pisoari koriste tokom celog dana.

Automatsko aktiviranje može doprineti doslednijem korišćenju funkcije ispiranja i jednostavnijoj upotrebi sanitarnog prostora.

Pravilno funkcionisanje zavisi od odgovarajuće montaže, podešavanja elektronike, ispravnosti ventila i održavanja kompletnog sistema.

Kompatibilnost sa HERZ podžbuknim ispiračima

Herz Unitas 12263 namenjena je ugradnji sa HERZ elektronskim ispiračima sledećih šifara:

• 09511: podžbukni elektronski ispirač za pisoar, napajanje 9 V
• 09512: podžbukni elektronski ispirač za pisoar, napajanje 230 V

Oba modela pripadaju HERZ Fresh IR programu i predviđena su za ugradnju u zid.

Njihova ugradna konstrukcija omogućava da funkcionalni deo instalacije bude smešten iza završne zidne površine, dok se odgovarajuća senzorska ploča nalazi na vidljivom delu zida.

Pokrivna ploča 12263 nije univerzalna i njena kompatibilnost ne može se automatski pretpostaviti za druge HERZ ili sisteme drugih proizvođača.

Prilikom kupovine ili zamene potrebno je proveriti šifru postojećeg podžbuknog ispirača.

HERZ 09511 – podžbukni ispirač sa napajanjem 9 V

HERZ 09511 predstavlja podžbukni elektronski ispirač za pisoar koji koristi napajanje od 9 V.

Ugradni sistem predviđen je za povezivanje sa odgovarajućom senzorskom pokrivnom pločom.

Vodovodni priključak sistema iznosi 1/2″.

Model 09511 isporučuje se kao podžbukni ispirač bez završne pokrivne ploče.

Za kompletiranje odgovarajuće instalacije može se koristiti HERZ Fresh IR f62 12263 u hrom-mat završnoj obradi.

Pri projektovanju potrebno je obezbediti odgovarajuću ugradnu poziciju, napajanje i priključivanje prema tehničkoj dokumentaciji.

HERZ 09512 – podžbukni ispirač sa napajanjem 230 V

HERZ 09512 predstavlja podžbukni elektronski ispirač za pisoar sa mrežnim napajanjem od 230 V.

I ovaj model koristi vodovodni priključak 1/2″ i predviđen je za montažu u zid.

Za razliku od modela 09511, osnovna razlika odnosi se na način električnog napajanja ugradnog sistema.

HERZ 09512 takođe se kombinuje sa odgovarajućom senzorskom pokrivnom pločom.

Herz Unitas 12263 može se koristiti kao završna ploča za ovaj model, uz pravilno povezivanje sa predviđenim komponentama.

Električne radove i povezivanje sistema potrebno je izvesti u skladu sa tehničkim uputstvom i važećim pravilima bezbednosti.

Hrom-mat završna obrada

Pokrivna ploča Herz Fresh IR f62 12263 izrađena je u hrom-mat završnoj obradi.

Površina ima metalizirani izgled sa diskretnim odsjajem, za razliku od visokosjajnih hromiranih ploča koje snažnije reflektuju svetlost.

Mat hrom može se kombinovati sa različitim završnim obradama sanitarne opreme, uključujući brušeni inox, hromirane slavine, metalne nosače i druge odgovarajuće elemente.

Ovakva završna obrada može se uklopiti sa keramičkim pločicama u beloj, svetlosivoj, tamnosivoj, crnoj i bež boji.

U profesionalnim sanitarnim prostorima mat hrom omogućava neutralan tehnički izgled završne instalacije.

Hrom-mat označava završnu obradu ABS plastične ploče, a ne izradu proizvoda od punog metala.

ABS plastična konstrukcija

Herz Unitas 12263 izrađena je od ABS plastike.

ABS predstavlja termoplastični materijal koji se koristi za proizvodnju različitih tehničkih i sanitarnih komponenti.

Materijal omogućava izradu oblikovanih površina, zaobljenih ivica i odgovarajućih otvora ili zona za senzorske elemente.

Kod ovog proizvoda ABS plastika kombinovana je sa hrom-mat završnom obradom.

Ploču je potrebno održavati sredstvima pogodnim za dekorativno obrađene plastične površine.

Ne preporučuje se korišćenje metalnih žica, grubih abrazivnih sunđera ili agresivnih hemijskih sredstava koja mogu oštetiti završnu obradu.

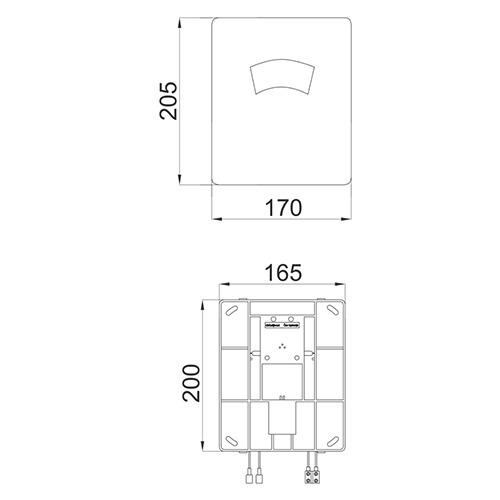

Dimenzije 170 × 205 mm

Spoljne dimenzije ploče iznose 170 × 205 mm.

• Širina: 170 mm
• Visina: 205 mm

Izraženo u centimetrima, dimenzije iznose 17 × 20,5 cm.

Pravougaoni oblik omogućava postavljanje ploče u uspravnom položaju preko predviđene instalacione zone kompatibilnog ugradnog ispirača.

Dimenzije su značajne prilikom planiranja položaja završne ploče na zidu i njenog odnosa prema keramičkim pločicama.

Prilikom projektovanja instalacije potrebno je koristiti tehnički crtež odgovarajućeg HERZ podžbuknog sistema kako bi položaj i visina montaže bili pravilno određeni.

Pravougaoni oblik sa senzorskom zonom

Herz Fresh IR f62 ima pravougaonu prednju površinu sa blago zaobljenim uglovima.

Na centralnom delu ploče nalazi se vizuelno izdvojena tamna senzorska zona.

Ovaj detalj omogućava prepoznatljiv izgled senzorske instalacije i razlikuje ploču od klasičnih mehaničkih tastera.

Površina nema izbočeno dugme koje korisnik treba da pritisne radi ispiranja.

Vizuelna kombinacija hrom-mat površine i tamne senzorske zone može se uklopiti u različite stilove profesionalnih sanitarnih prostora.

Ugradnja na odgovarajući podžbukni sistem

Pokrivna ploča 12263 predviđena je za završnu montažu na odgovarajući HERZ podžbukni elektronski ispirač.

Ugradni ispirač postavlja se u zid i povezuje sa vodovodnom instalacijom prema montažnom uputstvu.

Nakon završetka potrebnih građevinskih i instalaterskih radova, montira se odgovarajuća pokrivna ploča.

Prilikom montaže potrebno je obezbediti pravilno pozicioniranje i povezivanje senzorskog sistema.

Neophodno je voditi računa o tome da senzorska zona ostane slobodna i da ispred nje ne postoje prepreke koje bi mogle ometati detekciju.

Za ugradnju i servisiranje preporučuje se angažovanje stručnog instalatera koji poznaje elektronske sanitarne sisteme.

Primena u javnim sanitarnim prostorima

Herz Unitas Fresh IR f62 namenjena je korišćenju u sanitarnim prostorima sa kompatibilnim senzorskim ispiračima pisoara.

Takvi sistemi mogu se koristiti u:

• Hotelima: zajednički toaleti i sanitarne zone
• Restoranima i kafićima: toaleti za goste
• Tržnim centrima: javni sanitarni čvorovi
• Kancelarijama: toaleti za zaposlene i posetioce
• Poslovnim centrima: sanitarni prostori sa većom frekvencijom korišćenja
• Sportskim objektima: toaleti u zajedničkim prostorijama
• Javnim ustanovama: sanitarni čvorovi sa senzorskom opremom

Automatsko ispiranje doprinosi funkcionalnosti prostora u kojima više korisnika koristi istu sanitarnu opremu.

Beskontaktni način aktiviranja smanjuje potrebu za dodirivanjem zajedničkih komandi.

Primena u objektima sa intenzivnom upotrebom

U sanitarnim prostorima sa velikim brojem korisnika, pouzdanost i pristupačnost servisnih komponenti imaju značajnu ulogu u održavanju.

Pokrivna ploča predstavlja vidljivi element elektronske instalacije koji može biti izložen čestom čišćenju i svakodnevnoj upotrebi.

Hrom-mat završna obrada omogućava uklapanje sa drugom opremom u profesionalnim toaletima.

Kod objekata koji koriste HERZ podžbukne ispirače 09511 i 09512, poznavanje odgovarajuće šifre pokrivne ploče može pojednostaviti servisiranje i nabavku.

Šifra 12263 odnosi se na hrom-mat verziju senzorske pokrivne ploče.

Zamena postojeće senzorske ploče

Herz Unitas 12263 može se koristiti prilikom zamene odgovarajuće završne ploče postojećeg HERZ sistema.

Pre zamene potrebno je proveriti model ugrađenog elektronskog ispirača i stanje ostalih komponenti.

Ukoliko je postojeća pokrivna ploča fizički oštećena ili zahteva zamenu, potrebno je utvrditi da li je zamena ograničena na samu ploču ili postoje nepravilnosti u radu senzorskog sistema.

Pokrivna ploča nije zamena za elektromagnetni ventil, napajanje ili kompletan podžbukni ispirač.

Montažu nove ploče potrebno je izvesti prema odgovarajućem servisnom uputstvu.

Nakon zamene treba proveriti pravilno funkcionisanje senzorskog sistema i automatskog ispiranja.

Razlika između HERZ 12261 i HERZ 12263

HERZ Fresh IR serija obuhvata senzorske pokrivne ploče sa različitim završnim obradama.

HERZ 12261 predstavlja belu verziju senzorske pokrivne ploče, dok HERZ 12263 predstavlja verziju u hrom-mat završnoj obradi.

Oba modela predviđena su za korišćenje sa podžbuknim elektronskim ispiračima 09511 i 09512.

Glavna razlika između njih odnosi se na boju i završni izgled prednje površine.

Bela verzija uklapa se u sanitarne prostore sa pretežno belom keramikom i svetlim zidnim površinama.

Hrom-mat verzija omogućava povezivanje sa metalnim završnim elementima sanitarne opreme.

Prilikom zamene potrebno je proveriti fabričku šifru proizvoda i kompatibilnost sa postojećim ugradnim sistemom.

Razlika između hrom-mat i sjajne hromirane ploče

HERZ u svom programu razlikuje hromirane završne obrade senzorskih pokrivnih ploča.

Hrom-mat ima diskretan metalizirani izgled sa smanjenim odsjajem.

Sjajna hromirana površina izraženije reflektuje okolno osvetljenje i druge površine.

Kod izbora završne obrade potrebno je uzeti u obzir postojeću sanitarnu opremu, slavine, držače i ostale metalne elemente u prostoru.

Hrom-mat ploča može se uklopiti sa brušenim inox površinama, dok sjajna hromirana verzija pruža drugačiji izgled.

Za identifikaciju odgovarajućeg proizvoda najvažnija je fabrička šifra 12263.

Održavanje hrom-mat površine

Pokrivnu ploču HERZ Fresh IR f62 preporučuje se održavati mekom krpom i blagim sredstvom pogodnim za dekorativno obrađene plastične površine.

Površinu je potrebno čistiti bez grubog trljanja i bez abrazivnih sredstava.

Tokom čišćenja treba izbegavati direktno nanošenje velike količine tečnosti u senzorsku zonu ili spojeve pokrivne ploče.

Sredstvo za čišćenje preporučljivo je naneti na krpu, a zatim pažljivo obrisati površinu.

Nakon čišćenja ploču treba obrisati suvom, mekom krpom.

Ne treba koristiti metalne žice, grube sunđere ili agresivne hemikalije koje mogu oštetiti hrom-mat završnu obradu.

Održavanje infracrvene senzorske zone

Na prednjoj strani pokrivne ploče nalazi se tamna senzorska zona.

Radi pravilnog funkcionisanja potrebno je održavati je čistom i bez prepreka.

Naslage, prljavština ili neodgovarajuća sredstva za čišćenje mogu negativno uticati na očitavanje senzora.

Čišćenje treba obavljati mekom krpom, bez oštećivanja površine.

U slučaju nepravilnog rada kompletnog sistema potrebno je proveriti i napajanje, elektronski upravljački sklop i elektromagnetni ventil odgovarajućeg podžbuknog ispirača.

Sama zamena ili čišćenje pokrivne ploče ne mora otkloniti problem koji potiče od drugih komponenti instalacije.

Mogućnost kontrole potrošnje vode

Elektronski ispirači za pisoare omogućavaju automatsko upravljanje ciklusima ispiranja.

U odnosu na sisteme sa ručnim aktiviranjem, elektronsko upravljanje može doprineti doslednijem funkcionisanju sanitarnog sistema.

Potrošnja vode zavisi od konfiguracije kompatibilnog ispirača, podešavanja elektronike, protoka i radnih uslova instalacije.

Pokrivna ploča 12263 sama ne određuje količinu vode po ispiranju, već predstavlja sastavni deo kompatibilnog elektronskog sistema.

Za proveru protoka, trajanja ispiranja i mogućnosti podešavanja potrebno je koristiti tehničku dokumentaciju odabranog podžbuknog ispirača.

Sadržaj pakovanja HERZ 12263

Proizvod predstavlja HERZ Fresh IR f62 pokrivnu ploču sa senzorom u hrom-mat završnoj obradi.

Osnovna konfiguracija odnosi se na završni senzorski element za kompatibilne HERZ sisteme.

Kompletan podžbukni elektronski ispirač 09511 ili 09512 nije uključen u ovaj proizvod.

Vodovodna instalacija, elektromagnetni ventil i pripadajući sistem napajanja odgovarajućeg ispirača nisu sastavni deo samostalne pokrivne ploče.

Za formiranje kompletnog funkcionalnog sklopa potrebno je posebno obezbediti odgovarajući HERZ podžbukni elektronski ispirač i izvršiti pravilnu montažu.

Herz Unitas – proizvođač senzorske sanitarne opreme

Herz Unitas je proizvođač sanitarnih armatura i prateće opreme sa dugogodišnjom tradicijom u razvoju proizvoda za kupatila i kuhinje.

Asortiman obuhvata različite vrste slavina, tuš sistema, podžbuknih armatura, elektronskih sanitarnih sistema i rezervnih komponenti.

Serija Fresh IR obuhvata elektronsku sanitarnu opremu zasnovanu na infracrvenoj senzorskoj tehnologiji.

HERZ Fresh IR f62 12263 predstavlja pokrivnu ploču sa senzorom namenjenu korišćenju sa podžbuknim elektronskim ispiračima pisoara 09511 i 09512.

Njene osnovne tehničke karakteristike su ABS plastična konstrukcija, hrom-mat završna obrada, dimenzije 170 × 205 mm i kompatibilnost sa HERZ Fresh IR sistemom za automatsko ispiranje pisoara.
