HUPPE X1 klizna vrata za tuš kabinu 110 cm hrom Anti-Plaque h-200 (140480069322H2)

Opis

Klizna vrata za tuš kabinu širine 110 cm

HÜPPE X1 140480069322 predstavljaju dvodelna klizna vrata namenjena zatvaranju tuš prostora nominalne širine 110 cm. Visina konstrukcije iznosi 200 cm, a stakleni elementi izrađeni su od providnog stakla debljine 6 mm.

Klizni način otvaranja omogućava da pokretni deo vrata ostane unutar ravni kabine, bez otvaranja prema spolja.

Takva konstrukcija omogućava:

• racionalno korišćenje prostora
• montažu u užim kupatilima
• izbegavanje zone otvaranja ispred kabine
• jednostavan ulazak u tuš prostor
• kombinovanje sa odgovarajućim bočnim panelom
• montažu između dva zida

Dvodelna konstrukcija

Model je izveden kao dvodelna klizna vrata. Jedan deo konstrukcije ostaje fiksan, dok se drugi pomera duž kliznog mehanizma i formira otvor za ulazak u tuš prostor.

Dvodelna konstrukcija omogućava:

• stabilan fiksni stakleni segment
• pokretni klizni segment
• kompaktan način otvaranja
• smanjeno zauzimanje prostora
• jednostavno zatvaranje tuš zone

Širina 110 cm

Nominalna širina vrata iznosi 1100 mm, odnosno 110 cm.

Pre poručivanja potrebno je izmeriti završenu meru prostora nakon postavljanja keramičkih pločica.

Preporučuje se merenje:

• pri dnu
• u sredini
• pri vrhu
• sa leve strane
• sa desne strane

Ako zidovi nisu potpuno paralelni ili vertikalni, potrebno je proveriti raspoloživi opseg podešavanja profila.

Visina 200 cm

Ukupna visina vrata iznosi 2000 mm, odnosno 200 cm. Ovu visinu potvrđuju podaci za konkretan model 140480069322 kod više prodajnih izvora, kao i serija HÜPPE X1 H-200.

Visina od 200 cm doprinosi:

• boljoj zaštiti od prskanja
• većoj staklenoj površini
• vizuelno višoj tuš zoni
• primeni sa savremenim usponskim tuševima
• zatvaranju većeg dela mokre zone

Providno staklo debljine 6 mm

Vrata koriste providno staklo debljine 6 mm.

Staklo debljine 6 mm omogućava:

• stabilnu konstrukciju
• odgovarajuću čvrstoću za klizna vrata
• vizuelnu otvorenost kupatila
• prolazak svetlosti
• jednostavno uklapanje sa različitim pločicama i sanitarnom opremom

Providno staklo posebno odgovara manjim kupatilima jer ne zatvara vizuelno prostor.

Anti-Plaque zaštita stakla

Staklo je opremljeno HÜPPE Anti-Plaque zaštitom, namenjenom lakšem održavanju i smanjenom prijanjanju kamenca i drugih naslaga na površini.

Anti-Plaque površina olakšava uklanjanje:

• tragova vode
• ostataka sapuna
• mineralnih naslaga
• tragova kozmetičkih sredstava
• površinskog kamenca

Za najbolji rezultat preporučuje se uklanjanje vode sa stakla nakon tuširanja pomoću brisača.

Srebrni visokosjajni profil

Za šifru 140480069322 navodi se profil u srebrnoj visokosjajnoj završnoj obradi. Oznaka profila 069 u HÜPPE dokumentaciji odgovara završnoj obradi „silber hochglanz“, odnosno srebrna visok sjaj.

Ova završna obrada može se kombinovati sa:

• hromiranim slavinama
• hromiranim tuš sistemima
• hromiranom kupatilskom galanterijom
• belom sanitarnom keramikom
• svetlim keramičkim pločicama
• tamnim kamenim površinama
• drugim HÜPPE X1 elementima sa istom završnom obradom

Klizni način otvaranja

Klizna vrata pomeraju se paralelno sa ostatkom konstrukcije i ne zahtevaju slobodan prostor za otvaranje prema spolja.

Klizni sistem je naročito praktičan kada se ispred tuš kabine nalaze:

• lavabo
• WC šolja
• kupatilski ormarić
• radijator
• mašina za pranje veša
• drugi elementi koji ograničavaju prostor

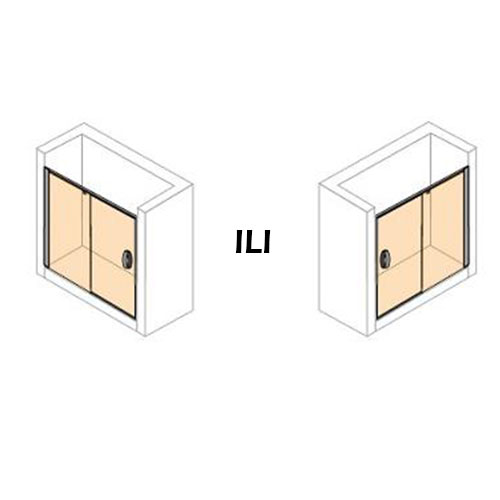

Montaža između dva zida

Model se može koristiti kao klizno zatvaranje tuš niše, odnosno kada se vrata postavljaju između dva postojeća zida. HÜPPE X1 klizna vrata ove serije dostupna su upravo za montažu u niši u različitim širinama.

Kod montaže u niši potrebno je proveriti:

• završnu širinu otvora
• vertikalnost oba zida
• nivelisanost poda ili tuš kade
• položaj fuga
• prostor za pričvršćivanje profila
• položaj instalacija u zidovima

Kombinovanje sa bočnim panelom

Klizna vrata mogu se kombinovati sa odgovarajućim HÜPPE X1 bočnim panelom kada se formira pravougaona ili ugaona tuš kabina.

U takvoj konfiguraciji:

• klizna vrata formiraju prednju stranu
• bočni panel formira fiksnu bočnu stranu
• elementi se međusobno povezuju odgovarajućim profilima
• konstrukcija formira zatvorenu tuš zonu

Važno je da bočni panel pripada odgovarajućoj X1 seriji i dimenziji.

Montaža na tuš kadu

Vrata se mogu montirati na odgovarajuću tuš kadu širine usklađene sa konkretnom konfiguracijom.

Pre montaže tuš kada treba da bude:

• pravilno nivelisana
• čvrsto postavljena
• hidroizolovana prema zidu
• završno obložena i spremna za montažu kabine

Nepravilno postavljena tuš kada može dovesti do problema sa klizanjem i zaptivanjem vrata.

Montaža direktno na pod

Klizna vrata mogu se koristiti i u tuš zoni u nivou poda kada su hidroizolacija, padovi i odvod pravilno izvedeni.

Kod takve ugradnje potrebno je obratiti pažnju na:

• položaj linijskog ili tačkastog odvoda
• pad poda
• završnu visinu pločica
• ravnost zone ispod profila
• položaj stakla u odnosu na pad
• zaptivanje spoja sa podom

Podešavanje prema prostoru

HÜPPE X1 konstrukcija omogućava određeni opseg prilagođavanja stvarnoj građevinskoj meri. Starija zvanična dokumentacija za model 140480 navodi opseg podešavanja u niši u odnosu na nominalnu meru, što potvrđuje da profil omogućava korekciju manjih građevinskih odstupanja.

Ipak, pre poručivanja potrebno je koristiti stvarnu završnu meru prostora, a ne samo nominalnu dimenziju tuš kade.

Stabilna aluminijumska konstrukcija

Profili formiraju noseću konstrukciju vrata i drže staklene elemente u pravilnom položaju.

Profilni sistem omogućava:

• pričvršćivanje za zid
• vođenje kliznog segmenta
• stabilizaciju fiksnog dela
• povezivanje sa bočnim panelom
• kompenzaciju manjih odstupanja zidova
• završno zaptivanje tuš prostora

Održavanje kliznog mehanizma

Klizni mehanizam treba održavati čistim kako bi se vrata nesmetano pomerala.

Preporučuje se:

• redovno uklanjanje kamenca
• čišćenje donje zone klizanja
• uklanjanje dlaka i ostataka sapuna
• povremena kontrola vođica
• proveravanje stabilnosti pokretnog segmenta
• izbegavanje agresivnih maziva koja nisu predviđena za tuš kabine

Ako se vrata teže pomeraju, prvo treba proveriti prisustvo kamenca ili nečistoća.

Održavanje Anti-Plaque stakla

Za redovno održavanje preporučuje se:

1. nakon tuširanja isprati staklo čistom vodom
2. ukloniti višak vode brisačem
3. povremeno koristiti blago sredstvo za staklene tuš kabine
4. obrisati mekom krpom
5. isprati ostatke sredstva
6. osušiti površinu

Agresivna sredstva mogu negativno uticati na površinsku obradu i treba ih izbegavati.

Održavanje profila

Za profil se preporučuje meka krpa i blago sredstvo.

Ne treba koristiti:

• metalne četke
• čeličnu vunu
• abrazivne sunđere
• jake kiseline
• jaka alkalna sredstva
• sredstva sa hlorom
• abrazivne praškove
• oštre metalne predmete

Osnovni postupak montaže

Montaža obuhvata:

1. proveru šifre proizvoda 140480069322
2. merenje završnog otvora
3. proveru vertikalnosti zidova
4. proveru nivelisanosti poda ili tuš kade
5. obeležavanje položaja zidnih profila
6. bušenje i pričvršćivanje profila
7. montažu fiksnog staklenog segmenta
8. montažu kliznog segmenta
9. podešavanje kliznog mehanizma
10. nivelisanje konstrukcije
11. postavljanje zaptivki
12. završno povezivanje profila
13. silikoniranje predviđenih spojeva
14. proveru klizanja vrata
15. proveru zatvaranja
16. proveru zaptivanja

Montažu treba izvesti prema HÜPPE uputstvu za konkretan sistem.

Provera nakon montaže

Nakon ugradnje potrebno je proveriti:

• stabilnost zidnih profila
• vertikalnost stakla
• slobodno klizanje vrata
• pravilan položaj pokretnog dela
• stabilnost fiksnog segmenta
• naleganje zaptivki
• zatvaranje vrata
• zaptivanje donje zone
• odsustvo kontakta stakla sa tvrdim površinama

Primena

HÜPPE X1 140480069322 može se koristiti u:

• privatnim kupatilima
• stanovima
• kućama
• apartmanima
• hotelima
• renoviranim kupatilima
• novogradnji
• tuš nišama
• tuš zonama sa bočnim panelom
• tuš zonama u nivou poda
