LIV montažni element za pisoar 134 cm (ID-254393)

Opis

LIV-FIX univerzalni montažni element za pisoar

LIV-FIX montažni element za pisoar sa šifrom ID-254393 predstavlja univerzalnu noseću instalacionu konstrukciju namenjenu stabilnoj, preciznoj i urednoj ugradnji zidnog pisoara. Element se postavlja unutar odgovarajućeg predzida ili suvomontažne instalacione konstrukcije, nakon čega se zatvara građevinskim pločama i završnom zidnom oblogom. Na vidljivoj strani nakon završetka radova ostaju sanitarna keramika i odabrani sistem za aktiviranje ispiranja, dok su noseća konstrukcija, dovodne cevi i odvodni priključak skriveni u zidu.

ITIM ovaj proizvod vodi pod šifrom ID-254393 i navodi da je reč o univerzalnom montažnom elementu za pisoar, visine 134 cm, pogodnom za različite vrste pisoara. Oznaka univerzalni ukazuje na mogućnost podešavanja relevantnih priključnih i montažnih tačaka, ali ne znači da se svaki model pisoara može montirati bez prethodne provere. Pre poručivanja i ugradnje potrebno je uporediti tehnički crtež izabrane sanitarne keramike sa mogućnostima podešavanja montažnog elementa.

Stabilna noseća konstrukcija

Osnovna funkcija LIV-FIX elementa jeste da preuzme opterećenje zidnog pisoara i prenese ga na pod i odgovarajuću građevinsku konstrukciju. Zidna sanitarna keramika ne treba da bude pričvršćena samo za završne gipsane ili cementne ploče, jer one same najčešće nisu namenjene preuzimanju kompletnog opterećenja. Montažni okvir formira čvrstu osnovu na koju se pisoar pričvršćuje pomoću predviđenih nosača i navojnih šipki.

Pravilno ugrađen element mora biti stabilan u vertikalnom, horizontalnom i bočnom pravcu. Ne sme se pomerati kada se na njega primeni umereno probno opterećenje. Svako pomeranje koje postoji pre zatvaranja predzida kasnije se može preneti na pisoar, zidne pločice i fuge. Zbog toga se sve tačke pričvršćivanja moraju proveriti pre nastavka završnih građevinskih radova.

Visina montažnog elementa 134 cm

Ukupna visina elementa iznosi 134 cm. Ova mera odnosi se na noseću instalacionu konstrukciju i ne predstavlja automatski visinu na kojoj će biti postavljena gornja ili donja ivica pisoara. Završna montažna visina sanitarne keramike određuje se prema tehničkom crtežu pisoara, projektu prostora i potrebama korisnika.

Prilikom određivanja visine obavezno se uzima u obzir nivo gotovog poda. Ako će nakon postavljanja elementa biti izvedeni estrih, hidroizolacija, lepak i keramičke pločice, njihova ukupna debljina mora biti uračunata. Merenje samo od grube betonske podloge može dovesti do pogrešnog završnog položaja sanitarne keramike.

Podesive noge i nivelisanje

Montažni element se oslanja na noge koje omogućavaju podešavanje položaja i visine konstrukcije. Podešavanje je važno kada pod nije potpuno ravan ili kada element treba uskladiti sa visinom drugih sanitarnih elemenata u prostoru. Nakon izbora odgovarajućeg položaja noge se stabilno pričvršćuju za nosivu podlogu.

Element se tokom postavljanja proverava libelom. Potrebno je kontrolisati vertikalu bočnih profila, horizontalu poprečnih nosača i položaj konstrukcije u odnosu na završnu ravan zida. Ako jedna noga ostane viša od druge, položaj pisoara i priključaka može biti nepravilan, čak i kada završna zidna obloga vizuelno izgleda ravno.

Zidni nosači i podešavanje dubine

Gornji deo konstrukcije pričvršćuje se za odgovarajući zid ili dodatnu noseću konstrukciju. Podesivi zidni nosači omogućavaju određivanje dubine predzida i stabilizovanje elementa. Udaljenost od postojećeg zida mora biti dovoljna za pravilno vođenje dovodne i odvodne instalacije, ali ne treba nepotrebno povećavati ukupnu dubinu sanitarnog prostora.

Dubina se određuje prema priključcima, završnim pločama, lepku, pločicama i položaju samog pisoara. Svi nosači moraju biti podešeni tako da okvir ostane paralelan sa planiranom završnom ravni. Nepravilno postavljen element može dovesti do toga da pisoar ne naleže ravnomerno na zid ili da priključci budu prekratki ili previše istaknuti.

Univerzalna primena za različite modele pisoara

LIV-FIX element namenjen je različitim modelima zidnih pisoara zahvaljujući podesivim tačkama za montažu i priključke. Ipak, pre izbora keramike potrebno je proveriti razmak između montažnih otvora, položaj dovoda za ispiranje, visinu odvoda i vrstu sifonskog priključka.

Neki pisoari koriste skriveni dovod vode sa zadnje strane, dok drugi imaju drugačiju konstrukciju ulaza. Položaj odvoda i potrebna visina takođe mogu da se razlikuju. Montažni element treba podesiti prema tačnim merama iz tehničke dokumentacije odabranog pisoara, a ne samo prema približnom spoljašnjem obliku keramike.

Navojne šipke za pričvršćivanje keramike

Za pričvršćivanje zidnog pisoara koriste se odgovarajuće navojne šipke i nosači. Njihov razmak mora biti precizno usklađen sa otvorima na sanitarnoj keramici. Šipke moraju ostati pravilno pozicionirane tokom zatvaranja predzida i postavljanja pločica.

Pre završetka zida preporučljivo je više puta proveriti razmak i visinu šipki. Ako se montažne tačke kasnije prekriju ili pomere, postavljanje pisoara može zahtevati ponovno otvaranje završne obloge. Prilikom konačne montaže keramike navrtke se zatežu ravnomerno, bez prekomerne sile koja bi mogla da ošteti pisoar.

Dovod vode za ispiranje

Montažni element omogućava pripremu dovodnog priključka za sistem ispiranja pisoara. Tačan tip komande može zavisiti od odabranog sistema, na primer ručnog, pneumatskog ili elektronskog aktiviranja. Ako ventil, senzor ili druga upravljačka oprema nisu deo ovog proizvoda, biraju se zasebno prema projektu.

Dovod vode mora biti pravilno pozicioniran, stabilno pričvršćen i ispitan pod pritiskom pre zatvaranja zida. Spojevi koji će kasnije biti skriveni zahtevaju naročitu pažnju. Svako curenje koje ostane iza završne obloge može izazvati vlaženje konstrukcije i skupu naknadnu sanaciju.

Odvodni priključak

Odvod pisoara mora biti postavljen na odgovarajućoj visini i u pravilnom položaju u odnosu na izlaz sanitarne keramike. LIV-FIX konstrukcija omogućava organizovanje odvodnog elementa unutar predzida. Priključak mora imati odgovarajući prečnik, sigurno zaptivanje i pravilan pad prema kanalizacionoj instalaciji.

Odvodna cev ne sme biti pod bočnim naprezanjem niti postavljena tako da prisiljava pisoar da stoji pod nepravilnim uglom. Pre zatvaranja zida treba obaviti probu protoka i proveru nepropusnosti. Građevinski otpad, lepak i malter ne smeju dospeti u odvodnu cev.

Planiranje sistema ispiranja

Pre postavljanja elementa potrebno je odlučiti koji sistem ispiranja će biti korišćen. Pisoari mogu imati ručnu tipku, pneumatsku komandu, elektronski senzor ili drugi odgovarajući ventil. Izbor utiče na položaj dovoda vode, servisnog otvora, upravljačke jedinice i eventualnog električnog priključka.

Ako je planiran elektronski sistem, potrebne instalacije moraju biti izvedene pre zatvaranja zida. Naknadna promena sa mehaničkog na elektronski sistem može zahtevati otvaranje obloge. Sve komponente treba birati kao međusobno kompatibilan sistem.

Primena u javnim i privatnim prostorima

LIV-FIX montažni element može se koristiti u javnim toaletima, restoranima, hotelima, školama, poslovnim zgradama, sportskim objektima, zdravstvenim ustanovama i drugim sanitarnim prostorima. Stabilna noseća konstrukcija posebno je važna u objektima sa velikim brojem korisnika, gde je sanitarna keramika izložena čestoj upotrebi.

Proizvod se može koristiti i u privatnim kupatilima kada projekat predviđa zidni pisoar. U tom slučaju montažna visina i položaj mogu se prilagoditi korisniku i raspoloživom prostoru. Potrebno je obezbediti dovoljno slobodnog prostora ispred i sa bočnih strana sanitarne keramike.

Priprema mesta za montažu

Pre postavljanja okvira potrebno je proveriti nosivost poda i zida. Podloga mora biti stabilna, ravna i pogodna za predviđene ankere. Ako se element montira u laganu pregradnu konstrukciju, potrebno je obezbediti odgovarajuća ojačanja i profile.

Položaj kanalizacione cevi i dovoda vode treba proveriti pre pričvršćivanja. Ako se instalacije nalaze na pogrešnoj strani ili visini, element ne treba koristiti za njihovo prisilno savijanje. Instalacije se prethodno prilagođavaju projektu.

Pričvršćivanje za pod i zid

Element se prvo postavlja u približan položaj, a zatim nivelira i pričvršćuje za pod. Nakon toga se podešavaju i učvršćuju zidni nosači. Pričvrsni materijal treba birati prema vrsti podloge, jer beton, puna opeka i laka pregradna konstrukcija ne zahtevaju iste ankere.

Svi vijci moraju biti pravilno zategnuti, ali ne treba deformisati profile konstrukcije. Nakon pričvršćivanja proverava se stabilnost okvira. Element ne sme da se ljulja, uvija ili odvaja od zida.

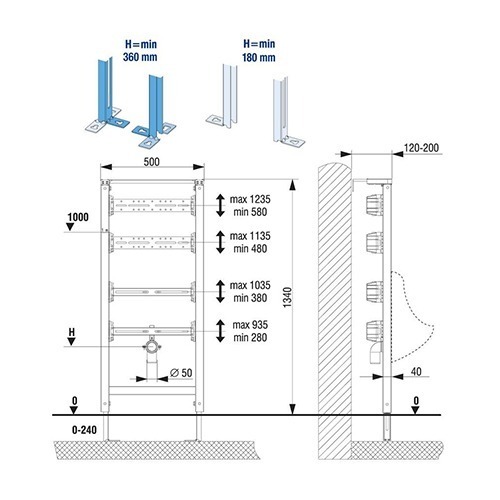

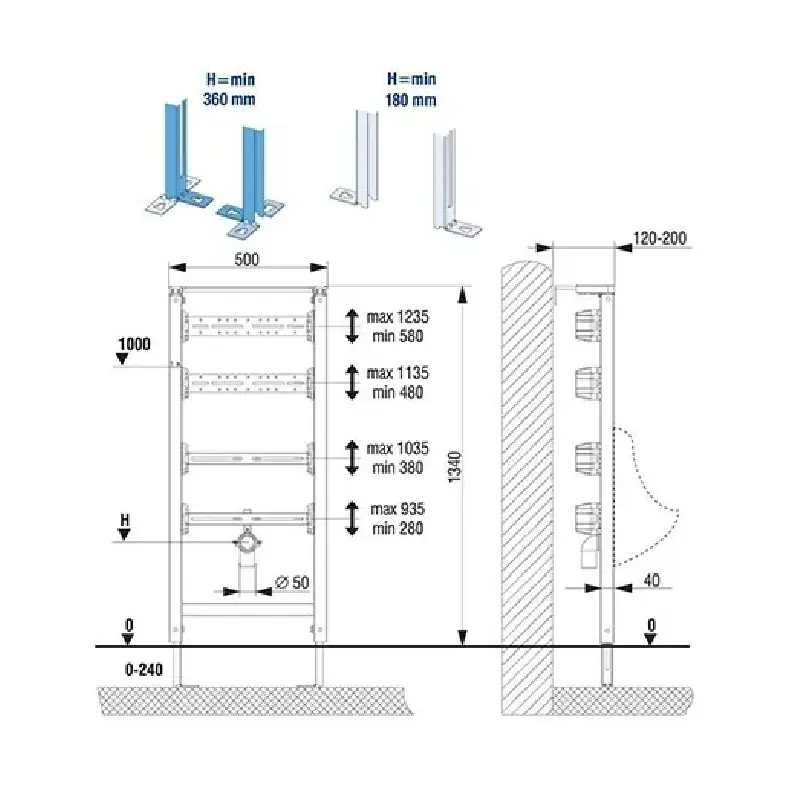

Podešavanje prema tehničkom crtežu pisoara

Kada je osnovni okvir stabilan, podešavaju se nosači pisoara, dovod vode i odvod. Sve mere se prenose sa tehničkog crteža sanitarne keramike. Posebno se proveravaju rastojanje montažnih šipki, visina odvoda i položaj dovoda za ispiranje.

Merenja se vrše od ose i nivoa gotovog poda. Pre konačnog zatezanja potrebno je ponoviti proveru. Mala greška u gruboj fazi može kasnije značiti da keramiku nije moguće pravilno priključiti.

Zatvaranje predzidne konstrukcije

Nakon završetka priključaka, ispitivanja nepropusnosti i provere stabilnosti, element se zatvara odgovarajućim građevinskim pločama namenjenim vlažnim prostorima. Broj slojeva, debljina ploča i način pričvršćivanja određuju se prema korišćenom sistemu predzida.

Otvori oko priključaka treba da budu precizno izvedeni. Preveliki otvori mogu oslabiti završnu površinu, dok premali mogu pritiskati cevi i montažne šipke. Pre postavljanja pločica izvodi se odgovarajuća hidroizolacija.

Postavljanje zidne obloge

Tokom postavljanja pločica potrebno je zaštititi priključke i sačuvati označene ose. Lepak i masa za fugovanje ne smeju ući u odvodni priključak ili navojne delove. Završna debljina obloge mora biti uračunata u dužinu priključaka.

Nakon vezivanja lepka uklanjaju se zaštitni elementi i proverava se da li su svi priključci dostupni. Pisoar ne treba montirati dok završna obloga nije dovoljno čvrsta.

Konačna montaža pisoara

Pisoar se postavlja na pripremljene nosače i povezuje sa dovodom i odvodom. Keramika mora ravnomerno da nalegne na zidnu površinu. Zaptivke se postavljaju prema uputstvu proizvođača pisoara i priključnih elemenata.

Navrtke se zatežu ravnomerno i postepeno. Prekomerno zatezanje može izazvati pucanje sanitarne keramike. Nakon postavljanja proverava se položaj libelom i stabilnost celog sklopa.

Provera rada i nepropusnosti

Posle završene montaže pušta se voda i aktivira više ciklusa ispiranja. Potrebno je pregledati dovodni spoj, ventil, ulaz vode u pisoar, sifon i odvod. Nijedan spoj ne sme pokazivati vlagu ili kapanje.

Voda treba ravnomerno da ispira unutrašnju površinu pisoara bez prekomernog prskanja. Ako sistem koristi podesivi ventil, količina i trajanje ispiranja podešavaju se prema uputstvu proizvođača.

Servisni pristup

Komponente koje zahtevaju periodično održavanje moraju ostati dostupne kroz predviđeni servisni otvor, tipku ili upravljačku jedinicu. Sistem ne treba zatvoriti tako da se svaka intervencija može obaviti samo rušenjem zida.

Pre završetka radova treba proveriti način pristupa ventilu i priključcima. Šifre ugrađenih delova i tehničku dokumentaciju korisno je sačuvati radi kasnijeg servisiranja.

Dugotrajnost i pravilna upotreba

Noseći okvir nakon ugradnje ostaje skriven u zidu i ne zahteva redovno korisničko održavanje. Njegova dugotrajnost zavisi od pravilnog pričvršćivanja, zaštite metalnih delova, kvaliteta predzidne konstrukcije i stabilnosti sanitarne keramike.

Ako se pisoar vremenom pomera, problem treba odmah proveriti. Pomeranje može dovesti do opterećenja dovodnog ili odvodnog spoja, oštećenja zida i pucanja fuga. Navrtke ne treba nasumično dodatno zatezati bez provere uzroka.

Prednosti LIV-FIX sistema

LIV-FIX montažni element omogućava uredno skrivanje instalacija, stabilno pričvršćivanje zidnog pisoara i precizno pozicioniranje priključaka. Univerzalna konstrukcija pruža fleksibilnost pri izboru sanitarne keramike, dok visina od 134 cm omogućava uklapanje u različite predzidne sisteme.

LIV-FIX montažni element za pisoar 134 cm ID-254393 predstavlja pouzdanu osnovu za profesionalno izveden sanitarni sistem. Najbolji rezultat postiže se kada se element uskladi sa tehničkim crtežom pisoara, pravilno pričvrsti za nosivu konstrukciju, ispita pre zatvaranja zida i poveže sa kompatibilnim dovodnim, odvodnim i aktivacionim komponentama.
