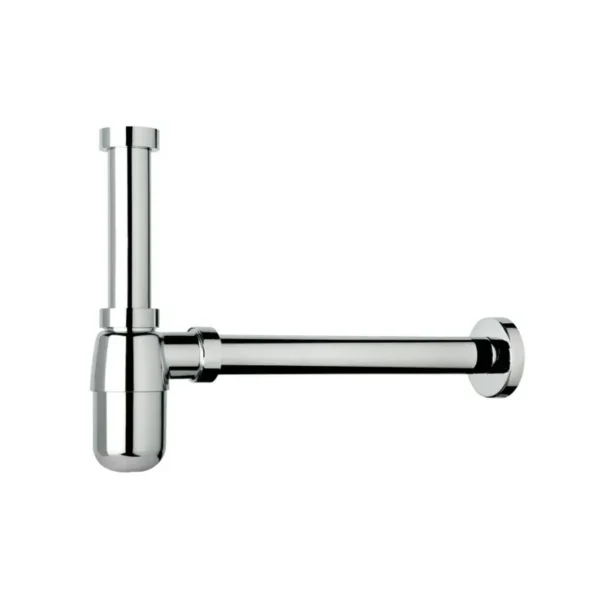

OMP TEA čašasti sifon za lavabo i bide G 1¼″ × Ø32 mm hromirani ABS 19.124.5.H

Čašasti sifon za odvod lavaboa i bidea

OMP TEA 19.124.5.H je sifon sa čašastim, odnosno cilindričnim telom, namenjen povezivanju lavaboa ili bidea sa kanalizacionim priključkom u zidu. Proizvođač ga klasifikuje u grupu hromiranih ABS sifona za lavabo i bide.

Njegove osnovne funkcije su:

• prihvat vode iz gornjeg odvodnog ventila
• odvođenje vode prema zidnoj kanalizaciji
• formiranje vodenog zatvarača
• smanjenje prolaska neprijatnih mirisa
• povezivanje sanitarne keramike sa odvodnom instalacijom
• omogućavanje pristupa radi održavanja
• završavanje vidljivog dela instalacije hromiranom površinom

Model predstavlja donji sifonski sklop. Gornji odvodni ili Klik-Klak ventil koji se ugrađuje u otvor lavaboa ili bidea nabavlja se zasebno.

Konstrukcija od hromiranog ABS-a

Sifonsko telo, priključne cevi i rozeta izrađeni su od ABS-a sa hromiranom površinskom obradom. OMP TEA ovaj proizvod zvanično opisuje kao chrome plated ABS bottle trap, odnosno čašasti sifon od hromiranog ABS-a.

ABS konstrukcija omogućava:

• malu masu proizvoda
• otpornost na vlagu
• oblikovanje preciznih priključnih elemenata
• jednostavnije rukovanje tokom montaže
• glatku unutrašnju površinu
• pristupačno održavanje
• dekorativni izgled sličan metalnom hromiranom sifonu

Prilikom montaže treba izbegavati prekomerno zatezanje navojnih spojeva, jer su elementi izrađeni od tehničke plastike.

Hromirana završna obrada

Spoljašnja površina sifona izvedena je u hromiranoj obradi. Ovakav izgled omogućava upotrebu kod lavaboa kod kojih sifon ostaje vidljiv ispod keramike.

Može se kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranim Klik-Klak ventilom
• belim keramičkim lavaboom
• zidnim lavaboom bez ormarića
• nadgradnim lavaboom na otvorenoj ploči
• hromiranom kupatilskom galanterijom
• ogledalima sa metalnim detaljima
• sanitarnom keramikom različitih oblika

Kod otvorene montaže preporučljivo je da sifon, odvodni ventil i slavina imaju međusobno usklađenu završnu obradu.

Ulazni priključak G 1¼″

Gornji ulaz sifona ima standardni priključak G 1¼″, odnosno 5/4″. Namenjen je povezivanju sa kompatibilnim gornjim odvodnim ventilom za lavabo ili bide.

Može se povezati sa odgovarajućim:

• Klik-Klak ventilom
• standardnim odvodnim ventilom
• ventilom sa upravljačkom polugom
• slobodnoprotočnim ventilom
• ventilom za lavabo sa prelivom
• ventilom za lavabo bez preliva

Pre montaže treba proveriti:

• dimenziju donjeg navoja ventila
• dužinu njegovog priključnog dela
• debljinu sanitarne keramike
• raspoloživu visinu ispod lavaboa ili bidea
• stanje zaptivnih elemenata
• pravilno vertikalno poravnanje

Ulazna cev visine 165 mm

Zvanična aktuelna OMP TEA specifikacija navodi ulaznu cev visine 165 mm sa priključkom G 1¼″.

Ova mera je važna pri proveri prostora između odvodnog ventila i sifonskog tela. Treba je uzeti u obzir kod:

• zidnih lavaboa
• nadgradnih lavaboa
• lavaboa na otvorenoj konzoli
• bidea
• kupatilskih ormarića sa policama
• zamene postojećeg sifona
• renoviranja odvodne instalacije

Položaj cevi treba prilagoditi prema uputstvu proizvođača, bez stvaranja bočnog pritiska na priključak.

Izlazna cev Ø32 mm

Horizontalni izlaz sifona ima prečnik Ø32 mm. Ova dimenzija namenjena je povezivanju sa odgovarajućim zidnim kanalizacionim priključkom ili redukcionim elementom.

Pre povezivanja treba proveriti:

• unutrašnji prečnik zidnog odvoda
• potrebu za redukcionom gumom
• dubinu ulaska cevi
• visinu kanalizacionog priključka
• horizontalno poravnanje
• stanje zaptivke
• položaj dekorativne rozete

Cev treba postaviti pravolinijski kako ne bi došlo do pomeranja zaptivki ili curenja.

Izlazna cev dužine 250 mm

Zvanična stranica proizvođača navodi horizontalnu izlaznu cev dužine 250 mm.

Ova dužina omogućava prilagođavanje različitim udaljenostima između sifonskog tela i zidnog odvoda. Pri montaži treba uzeti u obzir:

• dubinu lavaboa
• položaj odvodnog otvora
• udaljenost lavaboa od zida
• dubinu ulaska cevi u kanalizaciju
• položaj zidne rozete
• raspoloživ prostor za sifonsko telo

Ako je potrebno skraćivanje cevi, rez treba izvesti ravno, a ivice pažljivo obraditi kako ne bi oštetile zaptivku.

Hromirana ABS rozeta Ø70 mm

Sifon se isporučuje sa zidnom rozetom od hromiranog ABS-a prečnika Ø70 mm. Rozeta pokriva spoj horizontalne cevi sa kanalizacionim otvorom u zidu.

Rozeta treba da:

• bude centrirana oko odvodne cevi
• ravnomerno nalegne na zid
• pokrije ivice kanalizacionog otvora
• ostane paralelna sa zidnom površinom
• bude postavljena nakon završetka keramičarskih radova

Rozeta ima dekorativnu funkciju i ne zamenjuje zaptivni element kanalizacionog priključka.

Vodeni zatvarač visine 50 mm

Visina vodenog zatvarača iznosi 50 mm. Voda koja ostaje u sifonskom telu formira prepreku između kupatila i kanalizacione instalacije.

Vodeni zatvarač doprinosi:

• smanjenju prolaska neprijatnih mirisa
• odvajanju kanalizacionog vazduha od prostorije
• pravilnom radu odvodnog sistema
• higijenskoj funkciji lavaboa ili bidea

Ako se sanitarni element dugo ne koristi, voda u sifonu može ispariti. Puštanjem manje količine vode vodeni zatvarač se ponovo formira.

Deklarisani protok 58 l/min

OMP TEA za model 19.124.5.H navodi protok vode od 58 l/min.

Deklarisani protok pokazuje sposobnost sifona da propušta vodu kroz odvodni sklop kada su:

• priključci pravilno izvedeni
• cev Ø32 mm prohodna
• sifonsko telo čisto
• zaptivke pravilno postavljene
• kanalizaciona instalacija odgovarajućeg kapaciteta
• gornji odvodni ventil potpuno otvoren

Stvarni protok kompletnog sistema može zavisiti i od konstrukcije lavaboa, odvodnog ventila, dužine cevi i stanja kanalizacije.

Usklađenost sa standardom EN 274

OMP TEA navodi da je proizvod usklađen sa evropskim standardom EN 274, koji se odnosi na odvodne armature za sanitarne uređaje.

Ova tehnička usklađenost obuhvata zahteve koji se odnose na funkciju, mere i karakteristike odvodnih sklopova.

Primena kod zidnog lavaboa

Model se može koristiti ispod zidnog lavaboa bez zatvorenog kupatilskog ormarića.

Pre montaže treba proveriti:

• osu odvodnog otvora lavaboa
• visinu zidne kanalizacione cevi
• udaljenost odvoda od zida
• prostor za ulaznu cev visine 165 mm
• položaj ugaonih ventila
• pristup sifonskoj čaši
• kompatibilnost sa ventilom G 1¼″
• mogućnost pravilnog postavljanja rozete

Kod vidljive montaže posebno je važno da sifon bude postavljen vertikalno, a horizontalna cev ravno.

Primena kod nadgradnog lavaboa

Sifon se može koristiti uz nadgradni lavabo postavljen na otvorenoj radnoj ploči ili konzoli.

Treba uzeti u obzir:

• visinu radne ploče
• visinu keramičke posude
• debljinu radne površine
• dužinu gornjeg odvodnog ventila
• raspoloživ prostor ispod ploče
• položaj zidnog odvoda
• dužinu izlazne cevi
• pristup radi održavanja

Odvodni ventil treba da ima odgovarajuću dužinu za konkretnu keramiku i način montaže.

Primena kod bidea

OMP TEA model svrstava u kategoriju sifona za lavabo i bide.

Kod ugradnje ispod bidea treba proveriti:

• raspoloživ prostor ispod sanitarije
• položaj odvodnog ventila
• priključak G 1¼″
• visinu kanalizacionog izlaza
• horizontalnu udaljenost do odvoda
• mogućnost pristupa spojevima
• kompatibilnost sa konkretnim modelom bidea

Pošto je prostor ispod bidea često ograničen, dimenzije sklopa treba proveriti pre konačne montaže sanitarije.

Primena unutar kupatilskog ormarića

Sifon se može postaviti i unutar kupatilskog ormarića kada raspoloživ prostor odgovara njegovim merama.

Pre montaže treba proveriti:

• položaj gornje fioke
• dubinu ormarića
• raspored polica
• prostor za sifonsku čašu
• pristup donjem delu radi čišćenja
• položaj zidnog odvoda
• mogućnost demontaže bez skidanja lavaboa

Kod ormarića sa dubokim fiokama može biti potrebna prostorno štedljiva konstrukcija sifona.

Povezivanje sa Klik-Klak ventilom

OMP TEA 19.124.5.H može se povezati sa kompatibilnim Klik-Klak ventilom sa donjim priključkom G 1¼″.

Kompletan odvod tada čine:

• Klik-Klak ventil ugrađen u lavabo
• priključak G 1¼″
• ulazna cev sifona
• čašasto sifonsko telo
• horizontalna cev Ø32 mm
• rozeta Ø70 mm
• zidni kanalizacioni priključak

Klik-Klak ventil služi za otvaranje i zatvaranje odvoda, dok sifon formira vodeni zatvarač i odvodi vodu prema kanalizaciji.

Kompatibilnost sa prelivom

Donji sifon sam po sebi ne određuje da li je odvod namenjen lavabou sa prelivom ili bez njega. Kompatibilnost zavisi prvenstveno od gornjeg odvodnog ventila.

Kod lavaboa sa prelivom treba koristiti ventil koji:

• ima odgovarajuće bočne otvore
• omogućava prihvat vode iz prelivnog kanala
• odgovara debljini keramike
• ima donji priključak G 1¼″
• pravilno se povezuje sa sifonom

Kod lavaboa bez preliva treba koristiti odvodni ventil predviđen za takvu konstrukciju.

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru priključka G 1¼″
• ugradnju gornjeg odvodnog ventila
• postavljanje vertikalne ulazne cevi
• povezivanje sa sifonskom čašom
• postavljanje horizontalne cevi Ø32 mm
• prilagođavanje dužine prema zidu
• povezivanje sa kanalizacionim priključkom
• postavljanje rozete Ø70 mm
• ravnomerno zatezanje spojeva
• puštanje vode
• proveru nepropusnosti

Navojne spojeve treba prvo započeti rukom. Prekomerno pritezanje može oštetiti ABS navoj ili deformisati zaptivke.

Provera nepropusnosti

Nakon montaže treba proveriti:

• spoj gornjeg ventila i sifona
• priključak G 1¼″
• spoj ulazne cevi sa sifonskim telom
• donji deo sifonske čaše
• spoj horizontalne cevi Ø32 mm
• kanalizacioni priključak u zidu
• položaj svih zaptivnih elemenata

Kontrolu treba obaviti pri kontinuiranom protoku i nakon ispuštanja veće količine vode iz lavaboa ili bidea.

Čišćenje čašastog sifona

Tokom korišćenja u sifonu se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• sitne nečistoće

Pre rastavljanja treba:

• zatvoriti slavinu
• postaviti posudu ispod sifona
• pažljivo odvrnuti donji deo čaše
• sačuvati zaptivku
• ukloniti nakupljene nečistoće
• isprati unutrašnjost
• vratiti zaptivku pravilnim redosledom
• ponovo sastaviti sifon
• pustiti vodu i proveriti spojeve

Prilikom otvaranja iz sifona će isteći voda koja formira vodeni zatvarač.

Održavanje hromirane ABS površine

Za redovno čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Pošto je proizvod izrađen od hromiranog ABS-a, posebno treba izbegavati sredstva koja mogu oštetiti plastiku ili dekorativni površinski sloj.

Sadržaj isporuke

Isporuka obuhvata:

• OMP TEA čašasti sifon 19.124.5.H
• ulaznu cev visine 165 mm sa priključkom G 1¼″
• čašasto sifonsko telo od hromiranog ABS-a
• izlaznu cev dužine 250 mm i prečnika Ø32 mm
• hromiranu ABS zidnu rozetu Ø70 mm
• spojne i zaptivne elemente prema fabričkom pakovanju

U isporuku nisu uključeni:

• gornji odvodni ventil
• Klik-Klak ventil
• lavabo
• bide
• slavina
• kanalizacioni priključak u zidu
• dodatne redukcije
• alat za montažu
