OMP TEA 4S Klik-Klak odvodni ventil za lavabo i bide G 1¼″ hrom 7533.370.5

Klik-Klak odvodni ventil za lavabo i bide

OMP TEA 4S 7533.370.5 je gornji odvodni ventil namenjen ugradnji u odvodni otvor kompatibilnog lavaboa ili bidea. Ventil omogućava zatvaranje odvoda radi zadržavanja vode i njegovo ponovno otvaranje pritiskom na okrugli poklopac.

OMP TEA ga opisuje kao automatski odvodni ventil od hromiranog mesinga za lavabo i bide. Konstrukcija obuhvata poklopac Ø63 mm, navojno telo visine 90 mm, kontra-maticu visine 80 mm i uređaj za zatvaranje prelivnog prolaza.

Osnovne funkcije proizvoda su:

• prihvat vode iz lavaboa ili bidea
• zatvaranje odvoda pritiskom
• otvaranje odvoda ponovnim pritiskom
• zadržavanje vode u sanitarnoj posudi
• odvođenje vode prema donjem sifonu
• povezivanje sa sifonom G 1¼″
• prilagođavanje različitim debljinama sanitarije
• upravljanje prelivnim prolazom
• dekorativno završavanje odvodnog otvora

Model predstavlja gornji deo odvodnog sistema. Donji sifon koji povezuje ventil sa kanalizacionom instalacijom nabavlja se zasebno.

OMP TEA 4S serija

Zvanični naziv modela je 4S. Proizvod se izdvaja produženim navojnim telom i kontra-maticom, kao i sistemom koji omogućava zatvaranje prelivnog prolaza.

Proizvođač navodi da jedan proizvod može da se koristi za različite debljine sanitarnih elemenata.

Konstrukcija modela obuhvata:

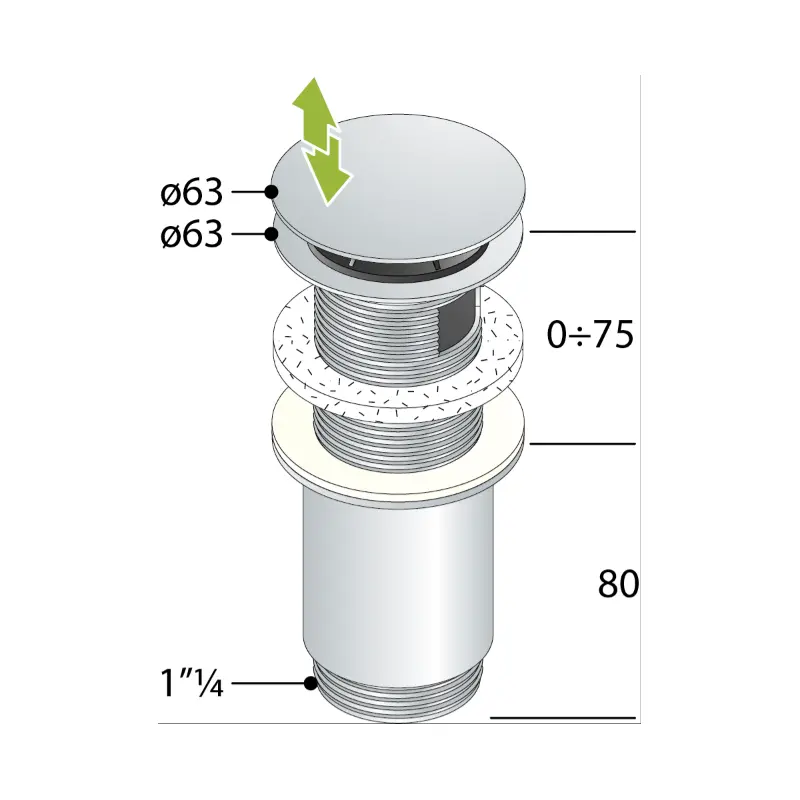

• okrugli poklopac Ø63 mm
• Klik-Klak mehanizam
• navojno telo visine 90 mm
• kontra-maticu visine 80 mm
• uređaj za zatvaranje prelivnog prolaza
• priključak G 1¼″
• spojne i zaptivne elemente prema fabričkom pakovanju

Produženo telo pruža veći raspon za prilagođavanje debljini lavaboa, bidea ili sklopa sa radnom pločom.

Klik-Klak način rada

Klik-Klak mehanizam omogućava neposredno upravljanje odvodom preko gornjeg poklopca.

Način rada:

• prvi pritisak spušta poklopac
• odvod se zatvara
• voda se zadržava u lavabou ili bideu
• drugi pritisak podiže poklopac
• odvod se otvara
• voda protiče prema sifonu

Za upravljanje nisu potrebni:

• poluga na slavini
• vertikalna upravljačka šipka
• horizontalna poluga
• sajla za odvod
• zaseban čep
• kuglični lančić

Poklopac treba pritiskati rukom i približno po sredini, bez upotrebe tvrdih predmeta.

Uređaj za zatvaranje prelivnog prolaza

Model 7533.370.5 ima poseban uređaj za zatvaranje preliva. Ovaj element omogućava prilagođavanje ventila različitim konstrukcijama sanitarne keramike.

Kod sanitarije sa prelivom, prolaz treba ostaviti funkcionalnim kako bi voda iz prelivnog kanala mogla da dospe u odvod.

Kod sanitarije bez preliva, uređaj omogućava zatvaranje zone koja bi kod standardnog ventila bila namenjena prihvatu vode iz prelivnog kanala.

Pre montaže treba proveriti:

• da li lavabo ili bide ima prelivni otvor
• položaj prelivnog kanala
• konfiguraciju uređaja za zatvaranje
• položaj zaptivnih elemenata
• slobodan prolaz vode
• uputstvo za konkretnu montažu

Pravilno podešavanje zavisi od konstrukcije konkretnog lavaboa ili bidea.

Jedan ventil za različite debljine

OMP TEA navodi da je model konstruisan kao jedan proizvod za različite debljine sanitarnih elemenata.

Ovu mogućnost omogućavaju:

• navojno telo visine 90 mm
• visoka kontra-matica
• podesivi položaj spojnih elemenata
• prilagodljiva zona prelivnog prolaza
• standardni donji priključak G 1¼″

Pre montaže ipak treba proveriti:

• ukupnu debljinu lavaboa ili bidea
• debljinu eventualne radne ploče
• raspoloživu dužinu navoja
• prostor za kontra-maticu
• položaj prelivnog kanala
• mesto priključivanja sifona

Posebno kod nadgradnog lavaboa treba utvrditi da li ventil prolazi samo kroz keramiku ili i kroz radnu ploču.

Konstrukcija od hromiranog mesinga

OMP TEA navodi da je model izrađen od hromiranog mesinga. Mesing se koristi za telo ventila, navojne delove i vidljivi dekorativni poklopac.

Mesingana konstrukcija omogućava:

• stabilno telo ventila
• precizno izrađene navoje
• čvrsto povezivanje sa sifonom
• pravilno naleganje zaptivnih elemenata
• stabilan rad Klik-Klak mehanizma
• prilagođavanje različitim debljinama
• kvalitetnu hromiranu završnu obradu

Vidljive površine treba zaštititi od nezaštićenih klešta, ključeva i drugog metalnog alata tokom montaže.

Hromirana završna obrada

Poklopac i ostali vidljivi delovi imaju hromiranu završnu obradu.

Ventil se može kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranom slavinom za bide
• dekorativnim sifonom u hromu
• belim keramičkim lavaboom
• belim mat lavaboom
• sivim ili crnim lavaboom
• hromiranom kupatilskom galanterijom
• ogledalom sa metalnim detaljima

Pošto poklopac ostaje vidljiv u sanitarnoj posudi, njegova završna obrada čini deo izgleda lavaboa ili bidea.

Poklopac prečnika Ø63 mm

Vidljivi okrugli poklopac ima prečnik Ø63 mm. Poklopac prekriva odvodni otvor i služi za aktiviranje Klik-Klak mehanizma.

Poklopac Ø63 mm omogućava:

• prekrivanje zone oko odvoda
• uredan završni izgled
• jednostavno aktiviranje pritiskom
• lakše čišćenje vidljive površine
• smanjenu vidljivost unutrašnjosti odvoda
• usklađivanje sa okruglim detaljima slavine

Pre montaže treba proveriti:

• oblik površine oko odvoda
• prečnik odvodnog otvora
• ravnost kontaktne zone
• prostor za slobodno pomeranje poklopca
• kompatibilnost sa konkretnom sanitarnom keramikom

Navojno telo visine 90 mm

Navojno telo ima visinu 90 mm. Produžena konstrukcija omogućava prilagođavanje većem rasponu debljina u odnosu na standardne kraće odvodne ventile.

Ova mera je važna kod:

• lavaboa sa debljim keramičkim dnom
• nadgradnih lavaboa
• lavaboa postavljenih na radnu ploču
• sanitarnih elemenata složenije konstrukcije
• bidea sa većom debljinom odvodne zone
• zamene postojećeg produženog ventila

Pre ugradnje treba proveriti da nakon zatezanja ostaje dovoljno navoja za pravilno povezivanje sa sifonom.

Kontra-matica visine 80 mm

Donja kontra-matica ima visinu 80 mm. Ona učvršćuje ventil sa donje strane sanitarne keramike i učestvuje u prilagođavanju različitim debljinama.

Prilikom montaže kontra-maticu treba:

• pravilno postaviti na navoj
• započeti rukom
• postaviti uz odgovarajuću zaptivku
• zatezati ravnomerno
• sprečiti zakretanje tela ventila
• izbegavati prekomernu silu
• proveriti nakon puštanja vode

Prekomerno pritezanje može deformisati zaptivku ili izazvati naprezanje sanitarne keramike.

Priključak G 1¼″

Donji priključak ventila ima standardnu dimenziju G 1¼″, odnosno 5/4″.

Može se povezati sa odgovarajućim:

• dekorativnim sifonom
• čašastim sifonom
• cevnim sifonom
• sifonom sa cilindričnim telom
• prostorno štedljivim sifonom
• drugim sifonom sa ulazom G 1¼″

Pre izbora sifona treba proveriti:

• njegov ulazni priključak
• raspoloživu visinu ispod sanitarije
• položaj zidnog kanalizacionog odvoda
• prostor unutar kupatilskog ormarića
• izlazni prečnik sifona
• mogućnost pristupa radi održavanja
• završnu obradu ako sifon ostaje vidljiv

Deklarisani protok 47 l/min

OMP TEA za model 7533.370.5 navodi deklarisani protok vode od 47 litara u minuti.

Deklarisani protok ostvaruje se kada su:

• ventil potpuno otvoren
• Klik-Klak mehanizam pravilno postavljen
• unutrašnjost ventila prohodna
• uređaj za preliv pravilno podešen
• priključak G 1¼″ bez prepreka
• donji sifon čist
• kanalizaciona instalacija prohodna

Stvarni protok kompletnog sistema zavisi i od konstrukcije sifona, izlaznog prečnika cevi i stanja kanalizacione instalacije.

Usklađenost sa standardom EN 274

Model 7533.370.5 usklađen je sa evropskim standardom EN 274, koji se odnosi na odvodne armature za sanitarne uređaje.

Standard obuhvata zahteve povezane sa:

• konstrukcijom odvodnog ventila
• priključnim dimenzijama
• zaptivanjem
• protokom vode
• mehaničkom stabilnošću
• funkcionalnim karakteristikama
• ponašanjem proizvoda tokom korišćenja

Primena kod lavaboa sa prelivom

Kod lavaboa sa prelivnim otvorom uređaj za upravljanje prelivnim prolazom treba podesiti tako da voda iz prelivnog kanala može nesmetano da uđe u odvod.

Pre montaže treba proveriti:

• položaj prelivnog kanala
• poravnanje sa telom ventila
• položaj uređaja za zatvaranje
• pravilno postavljanje zaptivki
• slobodan prolaz vode
• dostupnost donjeg sifona

Nakon montaže funkciju preliva treba testirati sa zatvorenim Klik-Klak ventilom.

Primena kod lavaboa bez preliva

Konstrukcija sa uređajem za zatvaranje prelivnog prolaza omogućava prilagođavanje i sanitariji kod koje prelivni kanal nije potreban.

Kod lavaboa bez preliva treba proveriti:

• da je prelivna zona pravilno zatvorena
• da zaptivni elementi ravnomerno naležu
• da nema bočnog curenja
• da je telo ventila centrirano
• da se Klik-Klak poklopac slobodno kreće
• da je spoj sa sifonom nepropustan

Pošto se ventil može zatvoriti, slavinu ne treba ostavljati otvorenu bez nadzora kod lavaboa bez sigurnosnog preliva.

Primena kod nadgradnog lavaboa

Produženo navojno telo omogućava primenu kod kompatibilnog nadgradnog lavaboa.

Pre ugradnje treba proveriti:

• debljinu dna lavaboa
• debljinu radne ploče
• ukupnu debljinu sklopa
• raspoloživu dužinu navoja
• prostor za kontra-maticu visine 80 mm
• položaj prelivnog kanala
• mogućnost povezivanja sifona
• pristup radi održavanja

Kod montaže kroz radnu ploču treba precizno izmeriti ukupnu debljinu svih elemenata.

Primena kod ugradnog i podgradnog lavaboa

Model se može koristiti uz kompatibilan ugradni ili podgradni lavabo.

Pre montaže treba proveriti:

• dubinu posude
• debljinu keramičkog dela
• oblik odvodne zone
• položaj prelivnog kanala
• raspoloživ prostor ispod lavaboa
• položaj fioka ili polica
• prostor za kontra-maticu
• mogućnost povezivanja sifona

Primena kod bidea

OMP TEA zvanično navodi da je model namenjen i bideu.

Kod ugradnje u bide treba proveriti:

• dimenziju odvodnog otvora
• debljinu sanitarne keramike
• položaj prelivnog kanala
• raspoloživ prostor ispod bidea
• konfiguraciju uređaja za zatvaranje preliva
• priključak sifona G 1¼″
• pristup kontra-matici
• slobodan rad Klik-Klak mehanizma

Razlika u odnosu na standardni Klik-Klak ventil

OMP TEA 4S se razlikuje od standardnog Klik-Klak ventila po:

• navojnom telu visine 90 mm
• kontra-matici visine 80 mm
• uređaju za zatvaranje prelivnog prolaza
• prilagođavanju različitim debljinama
• mogućnosti primene na više konfiguracija sanitarne keramike
• deklarisanom protoku od 47 l/min

Zbog produžene konstrukcije pre kupovine treba proveriti raspoloživ prostor ispod lavaboa ili bidea.

Razlika u odnosu na slobodnoprotočni ventil

OMP TEA 4S je zatvarajući Klik-Klak ventil.

Za razliku od slobodnoprotočnog modela:

• omogućava zatvaranje odvoda
• može zadržati vodu u posudi
• ima pokretni pritisni mehanizam
• menja položaj svakim pritiskom
• zahteva povremeno čišćenje mehanizma
• nije stalno otvoren

Razlika između ventila i sifona

Model 7533.370.5 predstavlja gornji odvodni ventil, a ne kompletan sifon.

Kompletan odvodni sklop obično čine:

• OMP TEA 4S Klik-Klak ventil
• zaptivni elementi
• kontra-matica
• uređaj za zatvaranje preliva
• priključak G 1¼″
• zaseban donji sifon
• izlazna cev
• kanalizacioni priključak

Ventil omogućava otvaranje i zatvaranje odvoda, dok sifon formira vodeni zatvarač koji smanjuje prolazak neprijatnih mirisa.

Montaža odvodnog ventila

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru ravnosti kontaktne površine
• određivanje da li se koristi prelivni prolaz
• podešavanje uređaja za zatvaranje preliva
• postavljanje gornje zaptivke
• umetanje navojnog tela
• postavljanje donje zaptivke
• montažu kontra-matice
• ravnomerno zatezanje sklopa
• povezivanje sa sifonom G 1¼″
• proveru Klik-Klak mehanizma
• puštanje vode
• kontrolu nepropusnosti

Montažu treba prilagoditi konstrukciji konkretnog lavaboa ili bidea.

Provera rada prelivnog sistema

Kod sanitarije sa prelivom treba proveriti:

• da je Klik-Klak ventil zatvoren
• da voda dolazi do prelivnog otvora
• da slobodno prolazi kroz prelivni kanal
• da ulazi u telo odvodnog ventila
• da odlazi prema sifonu
• da nema curenja ispod sanitarije
• da zaptivke ne blokiraju preliv

Kod sanitarije bez preliva treba proveriti da je uređaj za zatvaranje pravilno postavljen i da nema curenja kroz bočnu zonu ventila.

Provera Klik-Klak mehanizma

Nakon montaže treba proveriti:

• da li se poklopac slobodno pomera
• da li prvi pritisak zatvara odvod
• da li drugi pritisak otvara odvod
• da li poklopac ostaje u izabranom položaju
• da li ventil zadržava vodu kada je zatvoren
• da li voda slobodno otiče kada je otvoren
• da li je poklopac pravilno centriran

Poklopac treba aktivirati rukom, bez alata ili tvrdih predmeta.

Provera nepropusnosti

Posle montaže treba proveriti:

• spoj ventila i sanitarne keramike
• gornju zaptivnu površinu
• donju zaptivku
• kontra-maticu
• navojno telo
• uređaj za preliv
• priključak G 1¼″
• spoj sa sifonom
• zatvoreni i otvoreni položaj ventila

Kontrolu treba izvršiti pri kontinuiranom protoku i sa napunjenim lavaboom ili bideom.

Održavanje Klik-Klak ventila

Tokom korišćenja oko poklopca i unutar mehanizma mogu se zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• čišćenje prostora oko poklopca
• uklanjanje dlaka
• ispiranje mlakom vodom
• proveru slobodnog hoda mehanizma
• čišćenje zaptivne površine
• proveru protoka
• kontrolu prelivnog prolaza
• proveru spoja sa sifonom

Čišćenje hromirane površine

Za redovno održavanje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Sadržaj isporuke

Prema zvaničnoj specifikaciji, proizvod obuhvata:

• OMP TEA 4S Klik-Klak ventil 7533.370.5
• okrugli poklopac Ø63 mm
• Klik-Klak mehanizam
• navojno telo visine 90 mm
• kontra-maticu visine 80 mm
• uređaj za zatvaranje prelivnog prolaza
• priključak G 1¼″
• spojne i zaptivne elemente prema fabričkom pakovanju.

U isporuku nisu navedeni kao uključeni:

• donji sifon
• lavabo
• bide
• slavina
• kanalizacioni priključak
• dodatne redukcije
• alat za montažu
