Opis

OMP TEA Clicker Hotellerie Klik-Klak odvodni ventil za lavabo i bide sa prelivom G 1¼″ hrom 8530.360.5

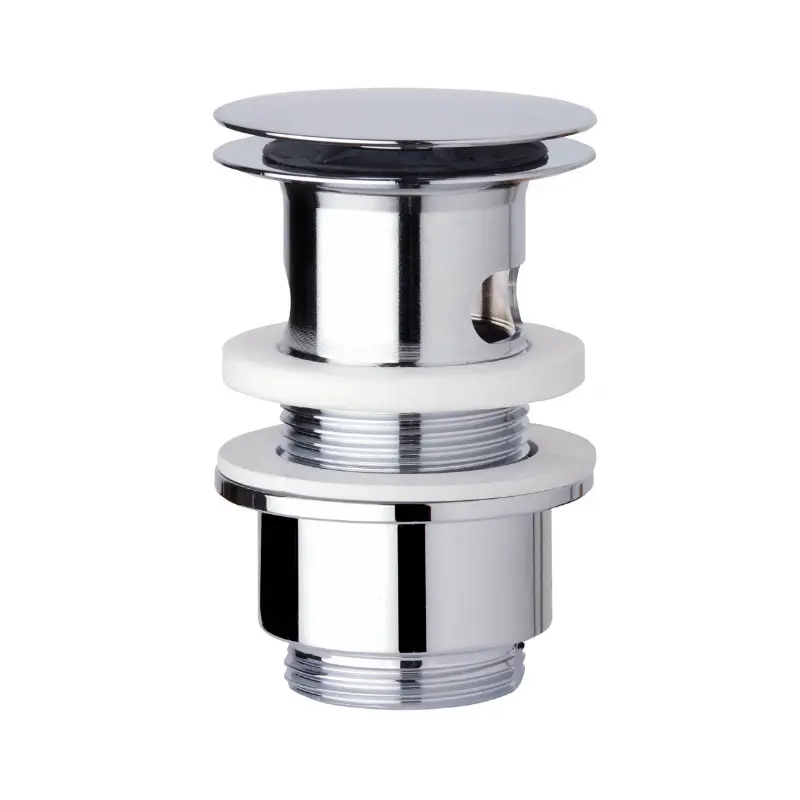

Klik-Klak odvodni ventil sa okruglim poklopcem

OMP TEA Clicker Hotellerie 8530.360.5 je gornji odvodni ventil koji se ugrađuje u odvodni otvor lavaboa ili bidea. Omogućava zatvaranje odvoda radi zadržavanja vode i ponovno otvaranje jednostavnim pritiskom na vidljivi poklopac.

OMP TEA ga zvanično opisuje kao automatski odvodni ventil od hromiranog mesinga za lavabo i bide. Model ima poklopac Ø63 mm, navojno telo visine 60 mm, kontra-maticu visine 40 mm sa priključkom G 1¼″ i telo sa otvorima za preliv.

Osnovne funkcije proizvoda su:

• prihvat vode iz lavaboa ili bidea
• zatvaranje odvoda pritiskom
• otvaranje odvoda ponovnim pritiskom
• zadržavanje vode u sanitarnoj posudi
• odvođenje vode prema donjem sifonu
• prihvat vode iz prelivnog kanala
• povezivanje sa sifonom G 1¼″
• dekorativno završavanje odvodnog otvora

Model predstavlja gornji deo odvodnog sistema. Donji sifon koji formira vodeni zatvarač i povezuje ventil sa kanalizacijom nabavlja se zasebno.

Clicker Hotellerie serija

Zvanični naziv modela je Clicker Hotellerie. Proizvod pripada kategoriji dizajnerskih automatskih odvodnih ventila za lavabo i bide.

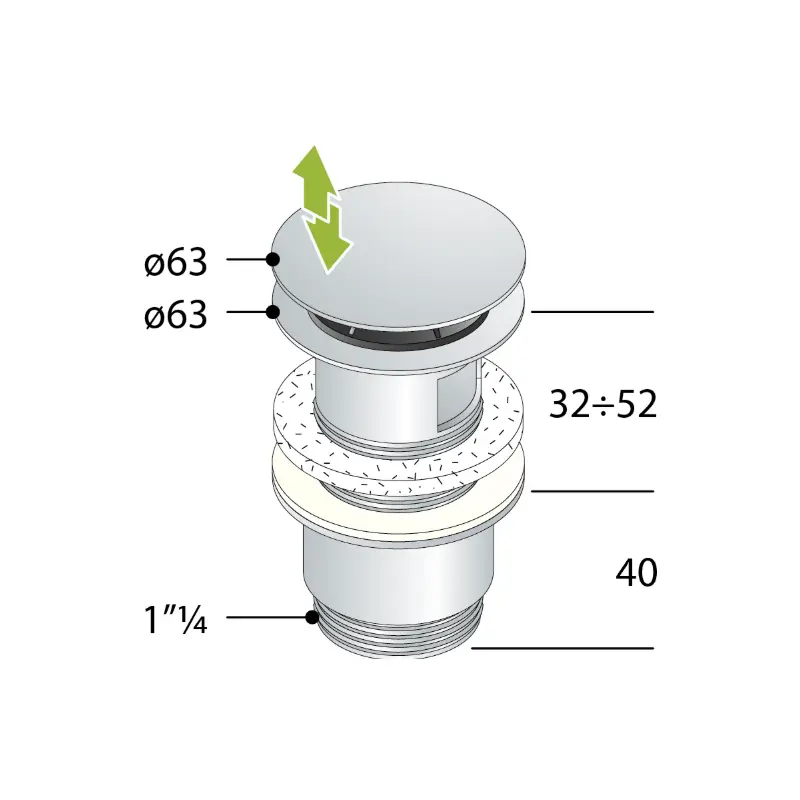

Konstrukcija modela obuhvata:

• okrugli poklopac Ø63 mm
• unutrašnji Klik-Klak mehanizam
• navojno telo visine 60 mm
• kontra-maticu visine 40 mm
• priključak G 1¼″
• bočne otvore za preliv
• spojne i zaptivne elemente prema fabričkom pakovanju

Okrugla forma omogućava vizuelno usklađivanje sa većinom standardnih lavaboa, slavina i sanitarne keramike.

Klik-Klak mehanizam

Klik-Klak sistem omogućava upravljanje odvodom neposredno preko gornjeg poklopca.

Način rada:

• prvi pritisak zatvara odvod
• poklopac ostaje u spuštenom položaju
• voda se zadržava u lavabou ili bideu
• drugi pritisak otvara odvod
• poklopac se podiže
• voda otiče prema sifonu

Za upravljanje odvodom nisu potrebni:

• poluga na slavini
• vertikalna upravljačka šipka
• horizontalna poluga
• sajla
• zaseban čep
• kuglični lančić

Poklopac treba pritiskati rukom i približno po sredini. Ne preporučuje se udaranje, gaženje ili korišćenje tvrdih predmeta za aktiviranje mehanizma.

Izvedba sa otvorima za preliv

Zvanična specifikacija za model 8530.360.5 navodi oznaku slotted, odnosno telo ventila sa bočnim otvorima. Takva konstrukcija namenjena je sanitarnoj keramici sa prelivnim kanalom.

Kada voda dostigne prelivni otvor lavaboa ili bidea:

• ulazi u fabrički prelivni kanal
• kreće se prema odvodnom otvoru
• ulazi kroz bočne otvore tela ventila
• prolazi prema donjem sifonu
• odvodi se u kanalizacionu instalaciju

Za pravilan rad potrebno je da:

• sanitarna keramika ima prelivni otvor
• bočni otvori ventila budu u zoni prelivnog kanala
• zaptivke ne zatvaraju prelivne prolaze
• telo ventila bude pravilno centrirano
• prelivni kanal bude čist
• sifon i kanalizaciona instalacija budu prohodni

Za lavabo bez preliva treba koristiti odvodni ventil namenjen takvoj konstrukciji.

Poklopac prečnika Ø63 mm

Vidljivi okrugli poklopac ima prečnik Ø63 mm. Poklopac prekriva odvodni otvor, služi za aktiviranje Klik-Klak mehanizma i ostaje vidljiv unutar lavaboa ili bidea.

Poklopac Ø63 mm doprinosi:

• prekrivanju zone oko odvodnog otvora
• urednom završnom izgledu
• jednostavnom aktiviranju pritiskom
• smanjenoj vidljivosti unutrašnjosti odvoda
• lakšem čišćenju vidljive površine
• usklađivanju sa okruglim slavinama i detaljima

Pre montaže treba proveriti:

• oblik površine oko odvoda
• prečnik odvodnog otvora
• ravnost kontaktne zone
• raspoloživ prostor za poklopac
• mogućnost njegovog slobodnog pomeranja

Konstrukcija od hromiranog mesinga

OMP TEA navodi da je model izrađen od hromiranog mesinga. Mesing se koristi za telo ventila, priključne delove i vidljivi poklopac.

Mesingana konstrukcija omogućava:

• stabilno telo ventila
• precizno izrađene navoje
• čvrsto povezivanje sa sifonom
• pravilno naleganje zaptivnih elemenata
• stabilan rad Klik-Klak mehanizma
• kvalitetnu hromiranu završnu obradu
• primenu u standardnim kupatilskim uslovima

Prilikom montaže hromirane delove treba zaštititi od nezaštićenih klešta, ključeva i drugog metalnog alata.

Sjajna hromirana završna obrada

Vidljivi poklopac i spoljašnji elementi imaju sjajnu hromiranu završnu obradu.

Ventil se može kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranom slavinom za bide
• dekorativnim sifonom u hromu
• belim keramičkim lavaboom
• belim mat lavaboom
• sivim ili crnim lavaboom
• hromiranom kupatilskom galanterijom
• ogledalom sa metalnim detaljima

Pošto poklopac ostaje vidljiv u sanitarnoj posudi, predstavlja deo ukupnog izgleda lavaboa ili bidea.

Standardni priključak G 1¼″

Donji priključak ventila ima standardnu dimenziju G 1¼″, odnosno 5/4″. Namenjen je povezivanju sa kompatibilnim sifonom za lavabo ili bide.

Ventil se može povezati sa odgovarajućim:

• čašastim sifonom
• dekorativnim sifonom
• cevnim sifonom
• sifonom sa cilindričnim telom
• prostorno štedljivim sifonom
• drugim sifonom sa ulazom G 1¼″

Pre izbora sifona treba proveriti:

• njegov ulazni priključak
• raspoloživu visinu ispod sanitarije
• položaj zidnog odvoda
• prostor unutar kupatilskog ormarića
• izlazni prečnik sifona
• mogućnost pristupa radi održavanja
• završnu obradu ako sifon ostaje vidljiv

Navojno telo visine 60 mm

OMP TEA za model Clicker Hotellerie navodi navojno telo visine 60 mm. Ova mera je značajna pri proveri kompatibilnosti sa debljinom sanitarne keramike i konstrukcijom odvodnog otvora.

Pre montaže treba proveriti:

• debljinu keramičkog dela
• dubinu odvodnog otvora
• položaj prelivnog kanala
• prostor za donju zaptivku
• raspoloživ prostor za kontra-maticu
• mogućnost povezivanja sa sifonom
• ukupnu visinu odvodnog sklopa

Kod nadgradnog lavaboa treba proveriti da li ventil prolazi samo kroz keramiku ili i kroz deo radne ploče.

Kontra-matica visine 40 mm

Donja kontra-matica ima visinu 40 mm i priključak G 1¼″. Služi za učvršćivanje ventila sa donje strane sanitarne keramike i povezivanje sa sifonom.

Prilikom montaže kontra-maticu treba:

• pravilno postaviti na navoj
• započeti rukom
• postaviti uz odgovarajuću zaptivku
• zatezati ravnomerno
• izbegavati prekomernu silu
• proveriti nakon puštanja vode

Prekomerno zatezanje može deformisati zaptivku, oštetiti navoj ili izazvati nepotrebno naprezanje keramike.

Deklarisani protok 42 l/min

Proizvođač za model 8530.360.5 navodi deklarisani protok vode od 42 litra u minuti.

Deklarisani protok ostvaruje se kada su:

• ventil potpuno otvoren
• Klik-Klak mehanizam pravilno postavljen
• unutrašnjost ventila prohodna
• priključak G 1¼″ bez prepreka
• donji sifon čist
• odvodne cevi odgovarajućeg kapaciteta
• kanalizaciona instalacija prohodna

Stvarni protok kompletnog sistema zavisi i od:

• konstrukcije sifona
• prečnika izlazne cevi
• položaja zidnog odvoda
• stanja kanalizacione instalacije
• količine naslaga u ventilu i sifonu

Usklađenost sa standardom EN 274

Model 8530.360.5 usklađen je sa evropskim standardom EN 274, koji se odnosi na odvodne armature za sanitarne uređaje.

Standard obuhvata zahteve povezane sa:

• konstrukcijom odvodnog ventila
• priključnim dimenzijama
• zaptivanjem
• protokom vode
• mehaničkom stabilnošću
• funkcionalnim karakteristikama
• ponašanjem proizvoda tokom korišćenja

Primena kod zidnog lavaboa

Clicker Hotellerie 8530.360.5 može se ugraditi u kompatibilan zidni lavabo sa prelivnim kanalom.

Pre montaže treba proveriti:

• dimenziju odvodnog otvora
• debljinu keramike
• ravnost površine oko odvoda
• položaj prelivnog kanala
• prostor za navojno telo visine 60 mm
• prostor za kontra-maticu
• priključak sifona G 1¼″
• mogućnost pristupa radi održavanja

Kod vidljive instalacije ventil se može kombinovati sa dekorativnim hromiranim sifonom.

Primena kod nadgradnog lavaboa

Model se može koristiti uz kompatibilan nadgradni lavabo sa prelivom.

Potrebno je proveriti:

• debljinu dna lavaboa
• oblik odvodnog otvora
• položaj prelivnog kanala
• raspoloživu dužinu navojnog tela
• prostor za kontra-maticu
• pristup donjem priključku
• kompatibilnost sa sifonom
• slobodan hod poklopca

Kod lavaboa zaobljenog dna treba proveriti da li poklopac i gornja zaptivna površina pravilno naležu.

Primena kod ugradnog lavaboa

Ventil se može koristiti uz kompatibilan ugradni lavabo sa fabričkim prelivnim kanalom.

Pre ugradnje treba proveriti:

• dubinu posude
• položaj odvodnog otvora
• debljinu keramičkog dela
• konstrukciju preliva
• raspoloživu visinu ispod lavaboa
• položaj fioka ili polica
• ulazni priključak sifona
• mogućnost servisiranja ventila

Primena kod podgradnog lavaboa

Kod podgradnog lavaboa treba proveriti:

• oblik i debljinu dna posude
• položaj odvodnog otvora
• prostor ispod radne ploče
• položaj prelivnog kanala
• dostupnost kontra-matice
• raspoloživu visinu za sifon
• pristup radi naknadnog održavanja

Ventil se ugrađuje u keramiku lavaboa, dok način podgradne montaže ne menja osnovnu funkciju odvodnog sklopa.

Primena kod bidea

OMP TEA zvanično navodi da je model namenjen i bideu.

Kod montaže u bide treba proveriti:

• dimenziju odvodnog otvora
• debljinu sanitarne keramike
• položaj prelivnog kanala
• raspoloživ prostor sa donje strane
• mogućnost povezivanja sifona
• priključak G 1¼″
• pristup kontra-matici
• slobodan rad Klik-Klak mehanizma

Ventil omogućava zadržavanje vode u bideu kada je zatvoren.

Razlika u odnosu na model Clicker Q

Model 8530.360.5 Clicker Hotellerie ima okrugli poklopac prečnika Ø63 mm.

U odnosu na Clicker Q sa kvadratnim poklopcem:

• ima okruglu dekorativnu formu
• lakše se usklađuje sa zaobljenim lavaboom
• ne zahteva poravnanje ivica poklopca
• zauzima manju vidljivu površinu
• koristi isti princip aktiviranja pritiskom
• namenjen je sanitarijama sa prelivom

Izbor između okruglog i kvadratnog poklopca prvenstveno zavisi od izgleda lavaboa, slavine i ostalih kupatilskih elemenata.

Razlika u odnosu na slobodnoprotočni ventil

Clicker Hotellerie je zatvarajući odvodni ventil.

Za razliku od slobodnoprotočnog modela:

• može da zatvori odvod
• omogućava zadržavanje vode
• ima pokretni Klik-Klak mehanizam
• menja položaj pritiskom
• zahteva povremeno čišćenje mehanizma
• nije stalno otvoren

Pošto je izveden sa otvorima za preliv, koristi se uz odgovarajuću sanitarnu keramiku sa prelivnim kanalom.

Razlika u odnosu na ventil sa čepom i lančićem

Kod modela 8530.360.5 nije potreban zaseban čep niti kuglični lančić.

Odvod se kontroliše:

• pritiskom na poklopac
• bez ručnog vađenja čepa
• bez pričvršćivanja lančića
• bez poluge na slavini
• bez upravljačke šipke
• bez sajle

Razlika između ventila i sifona

OMP TEA 8530.360.5 je gornji odvodni ventil, a ne kompletan sifon.

Kompletan odvodni sklop obično čine:

• Clicker Hotellerie Klik-Klak ventil
• gornja i donja zaptivka
• kontra-matica
• priključak G 1¼″
• zaseban donji sifon
• izlazna odvodna cev
• kanalizacioni priključak

Ventil omogućava zatvaranje i otvaranje odvoda, dok sifon formira vodeni zatvarač koji smanjuje prolazak neprijatnih mirisa.

Montaža odvodnog ventila

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru ravnosti kontaktne površine
• postavljanje gornje zaptivke
• umetanje tela ventila
• poravnanje bočnih otvora sa prelivnim kanalom
• postavljanje donje zaptivke
• montažu kontra-matice
• ravnomerno zatezanje
• povezivanje sifona G 1¼″
• proveru Klik-Klak mehanizma
• puštanje vode
• proveru preliva
• kontrolu nepropusnosti

Prilikom zatezanja treba sprečiti zakretanje tela ventila kako bočni otvori ne bi bili pomereni u odnosu na prelivni kanal.

Provera rada Klik-Klak mehanizma

Nakon montaže treba proveriti:

• da li se poklopac slobodno pomera
• da li prvi pritisak zatvara odvod
• da li drugi pritisak otvara odvod
• da li poklopac ostaje u odabranom položaju
• da li ventil zadržava vodu kada je zatvoren
• da li voda slobodno otiče kada je otvoren
• da li je poklopac pravilno centriran

Mehanizam ne treba pritiskati alatom ili tvrdim predmetima.

Provera prelivnog kanala

Pošto je ventil izveden sa otvorima za preliv, nakon montaže treba proveriti i funkciju prelivnog sistema.

Postupak provere obuhvata:

• zatvaranje Klik-Klak ventila
• postepeno punjenje lavaboa ili bidea
• dolazak vode do prelivnog otvora
• prolaz vode kroz prelivni kanal
• oticanje kroz bočne otvore ventila
• proveru donjih spojeva
• kontrolu da nema curenja ispod sanitarije

Ako voda ne prolazi kroz preliv, treba proveriti položaj tela ventila i zaptivnih elemenata.

Provera nepropusnosti

Nakon završene montaže treba proveriti:

• spoj ventila i sanitarne keramike
• gornju zaptivnu površinu
• donju zaptivku
• kontra-maticu
• navojno telo
• priključak G 1¼″
• spoj sa sifonom
• prelivni kanal
• zatvoreni i otvoreni položaj ventila

Kontrolu treba izvršiti pri kontinuiranom protoku i sa napunjenim lavaboom ili bideom.

Održavanje Klik-Klak ventila

Tokom korišćenja oko poklopca i unutar mehanizma mogu se zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• čišćenje prostora oko poklopca
• uklanjanje dlaka
• ispiranje mlakom vodom
• proveru slobodnog hoda mehanizma
• čišćenje zaptivne površine
• proveru protoka
• kontrolu prelivnog kanala
• proveru spoja sa sifonom

Za čišćenje ne treba koristiti noževe, igle, metalne četke ili druga oštra pomagala.

Čišćenje hromirane površine

Za redovno održavanje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Sredstvo za čišćenje preporučljivo je prvo naneti na krpu, a ne direktno na ventil.

Sadržaj isporuke

Prema zvaničnoj specifikaciji, proizvod obuhvata:

• OMP TEA Clicker Hotellerie Klik-Klak ventil 8530.360.5
• okrugli poklopac Ø63 mm
• Klik-Klak mehanizam
• navojno telo visine 60 mm
• kontra-maticu visine 40 mm
• priključak G 1¼″
• telo sa otvorima za preliv
• spojne i zaptivne elemente prema fabričkom pakovanju.

U isporuku nisu navedeni kao uključeni:

• donji sifon
• lavabo
• bide
• slavina
• kanalizacioni priključak
• dodatne redukcije
• alat za montažu
